Зеркало с праворульного на леворульный.

[Андрей005]

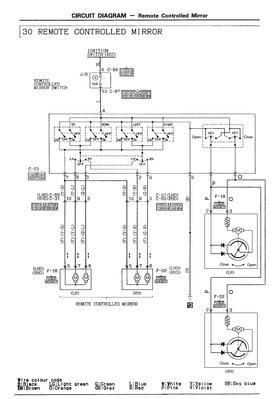

Вот такая схемка без блока управления.

[dvm99]

Вот такая схемка без блока управления.

Эту схему рисовать в отрыве от конечников (или программной шестерни, или ещё как её назвать) не совсем корректно...
Абсурд получается.
Давайте я лучше выложу фотки внутренностей привода складывания, а там уж разбирайтесь... Схему рисовать неохота...
Заодно выложу фотки внутренностей блока управления.
Фоток много, поэтому запаковал в архив, чтоб одним файлом залить

[Андрей005]

Программная шестерня, это на схеме два выключателя последовательно с диодами. Эта схема все что там есть по электрике(если без блока). Два выключателя со средним положением, это то, что нажимаешь рукой из салона. То что есть внутри зеркала изучено до последнего винтика и разъема. http://pajero4x4.ru/bbs/phpBB2/viewtopi ... 0%BB%D0%BE

[Андрей005]

Посмотрел фотки. У Вас потроха немного отличаются. У меня в программном диске контакты были на пластиковых заклепках, а у Вас на винтиках, я уже переделал. Заклепки отвалились...Только на два винтика. Ссылка в предыдущем посте. На платке с диодами нет термопредохранителя...

[Deem-On]

Программная шестерня, это на схеме два выключателя последовательно с диодами. Эта схема все что там есть по электрике(если без блока). Два выключателя со средним положением, это то, что нажимаешь рукой из салона.

Ну тогда контакты "программного диска" должны были быть на схеме нарисованы как нормально-замкнутые( потому как работают на размыкание), а на одном из выключтелей плюс с минусом местами поменять, и соединить их двумя черточками, чтоб было понятно, что это один сдвоенный переключатель, тогда бы с первого взгляда на схему суть ее работы была ясна, тогда и вопросов бы не возникло.

[Андрей005]

Я не на продажу...

[Deem-On]

Так это понятно, что без злого умысла . А так-то да, схема и без блока будет работать, за это респект.
Но рисуночек все-таки поправь, дабы никого в заблуждение не вводить, кому-то ведь и пригодится.

[Андрей005]

Поправлю конечно. Когда хотел такие зеркала ставить собирал информацию. И накопал схему вроде как от Спорта, заводскую, она была без блока управления и успешно ее потерял. Повторно найти уже не смог... Года выпуска Спорта не помню.

[dvm99]

Посмотрел фотки. У Вас потроха немного отличаются. У меня в программном диске контакты были на пластиковых заклепках, а у Вас на винтиках, я уже переделал. Заклепки отвалились...Только на два винтика. Ссылка в предыдущем посте. На платке с диодами нет термопредохранителя...

Да, мелочовкой всякой отличается...
Там у тебя не термопредохранитель (хотя можно и так назвать), это термистор, он ограничивает пусковой ток.
А ту тебя год выпуска машины какой?
(тавай на ТЫ, а то неловко себя чувствую! )

[Андрей005]

Да, термистор, был не совсем уверен в названии, в функции на 100 %. В датчике в баке похожий. Только тут холодный проводит, а в баке горячий. 1998. Но зеркала я покупал у Жипера, какой год он прислал в непонятках. На ты давай!

[Андрей005]

Схемку рисую, вечером будет в студии.

[Андрей005]

Поправил
