мини отчет о ремонте рулевого маятника П2

Сообщение Владимир Васильевич »

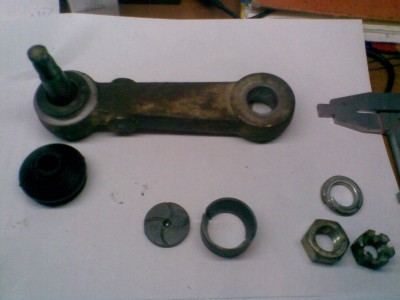

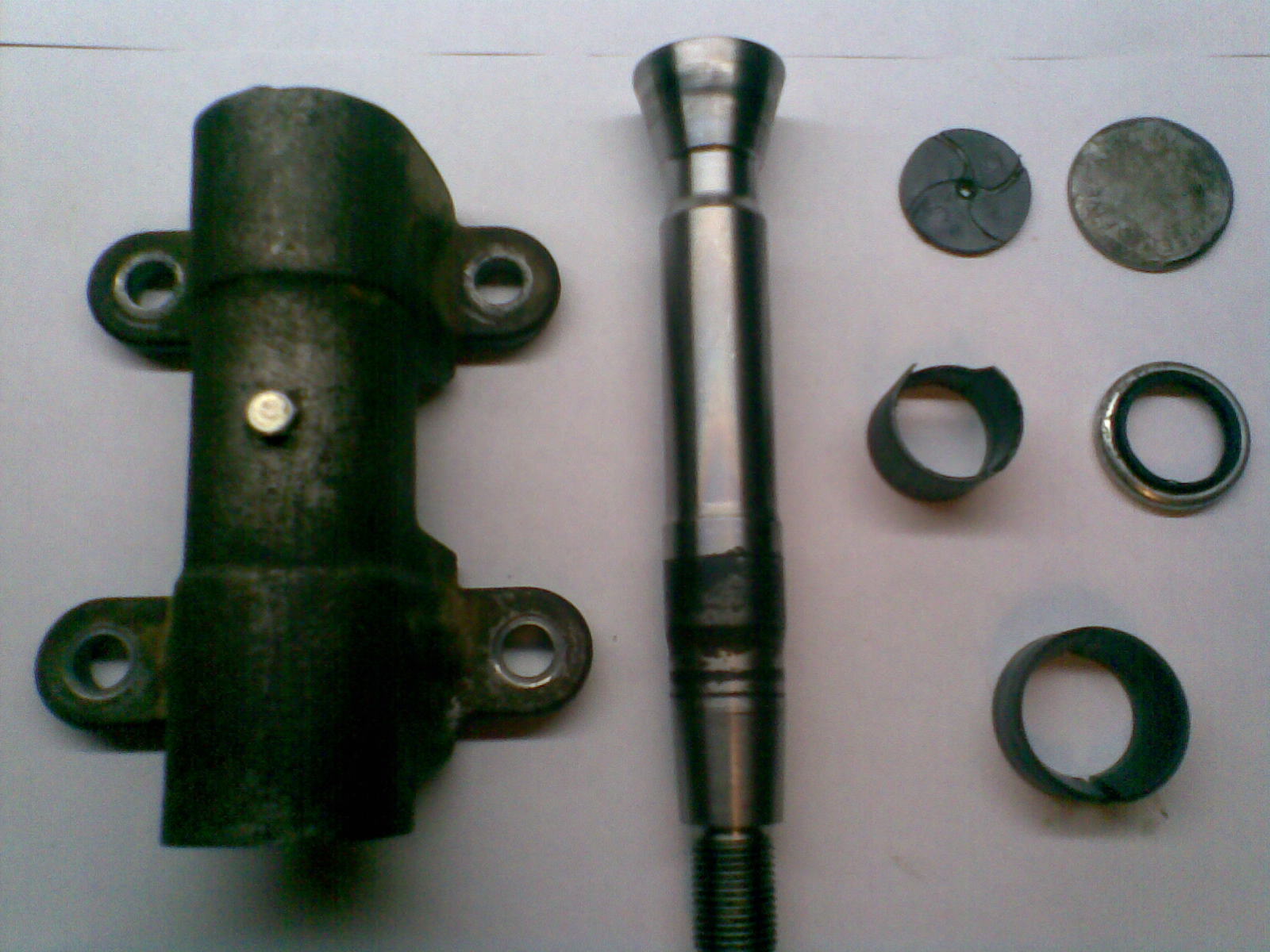

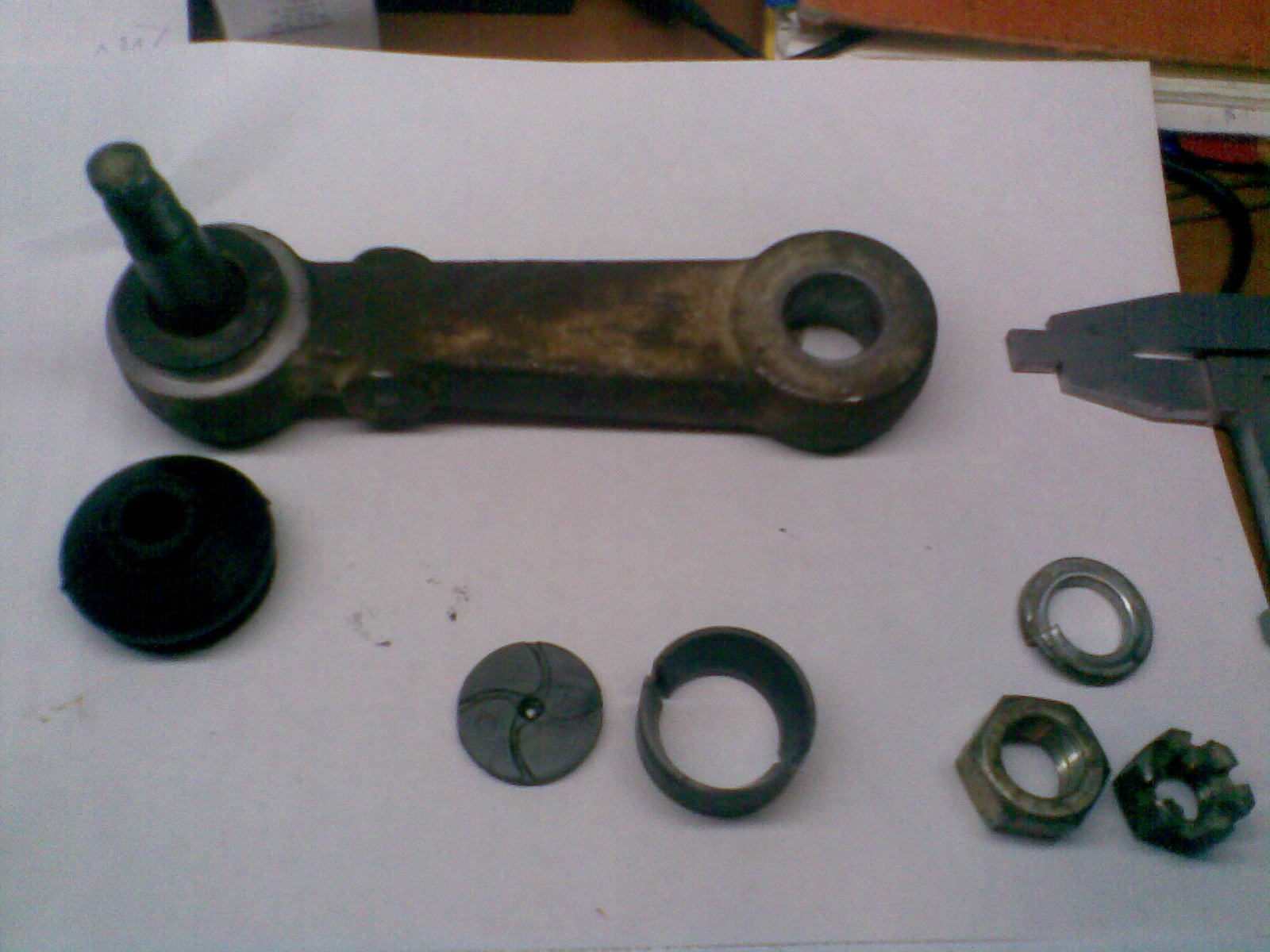

В общем был снят,разобран и продефектован рулевой маятник фирмы 555(такой у меня стоял).Было выявлено следующее:
-изос второпластовой втулки
-порван пыльник сошки
-коррозия на рабочей поверхности вала

Подумав первым желанием было посадить на игольчатый подшипник,но побегав по магазинам и полистав каталоги подшипников в наличии был найден только один,и его стоимость составляла 1300р))))
Вариант подшипника был заменен поиском втулки(это обусловленно тем,чтоб расходная деталь не изготавливалась токарем на заказ,а была в свободной продаже-в этом смысл моей затеи с ремонтом маятника).В автомагазине в отделе москвич я нашел желаемую втулку(от чего конкретно не выяснил,был тока ценник на ней-25р))))
Идеально подходила по посадке,но была чуть длиннее оригинальной(это исправилось отрезанием лишнего).

Далее желанием было избавиться от развальцовки-перейдя на винтовую пробку.Идиально за донора подошел рулевой наконечник УАЗ.

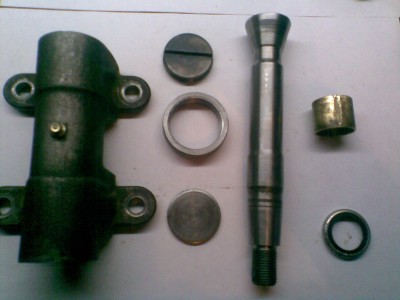

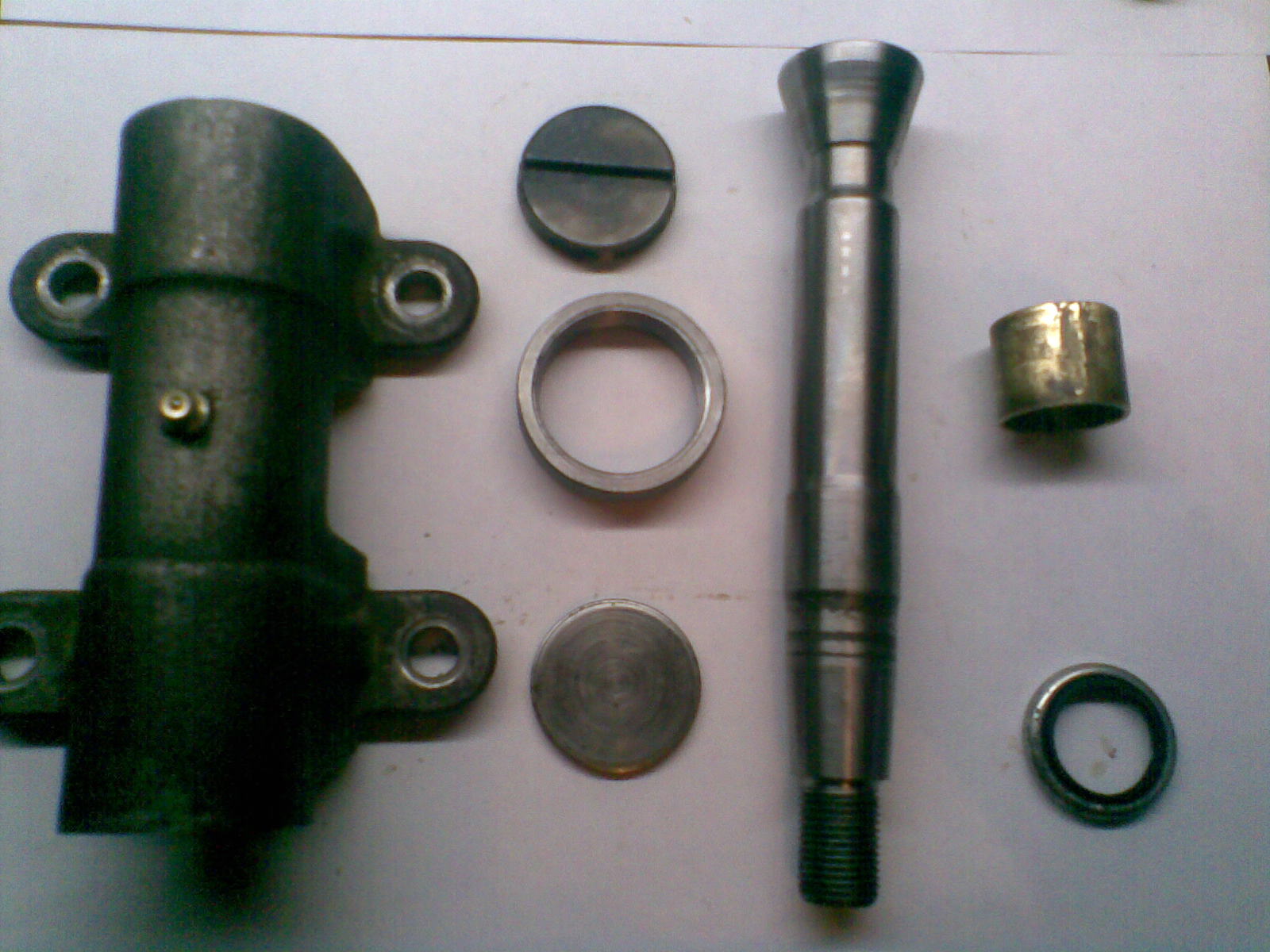

Позже со всем этим я доехал до токаря.Он шлифонул рабочую поверхность вала(убрал ржавчину),выточил оправку на винтовую пробку(чтоб при приварке её не увело).

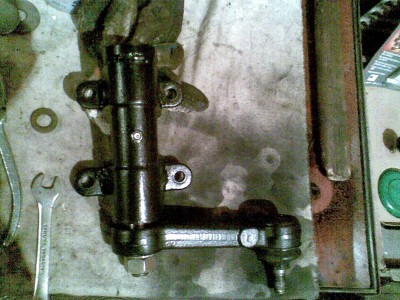

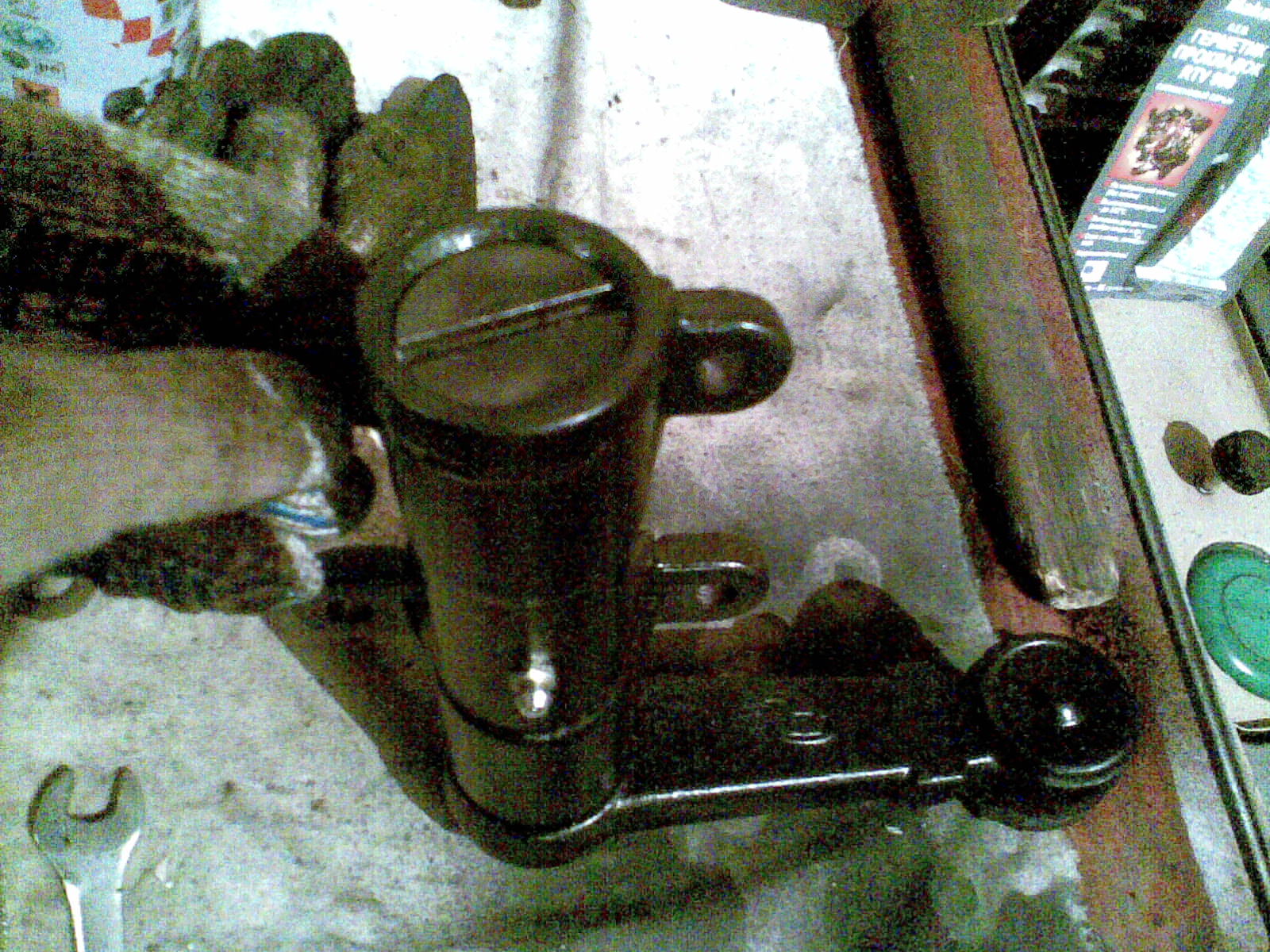

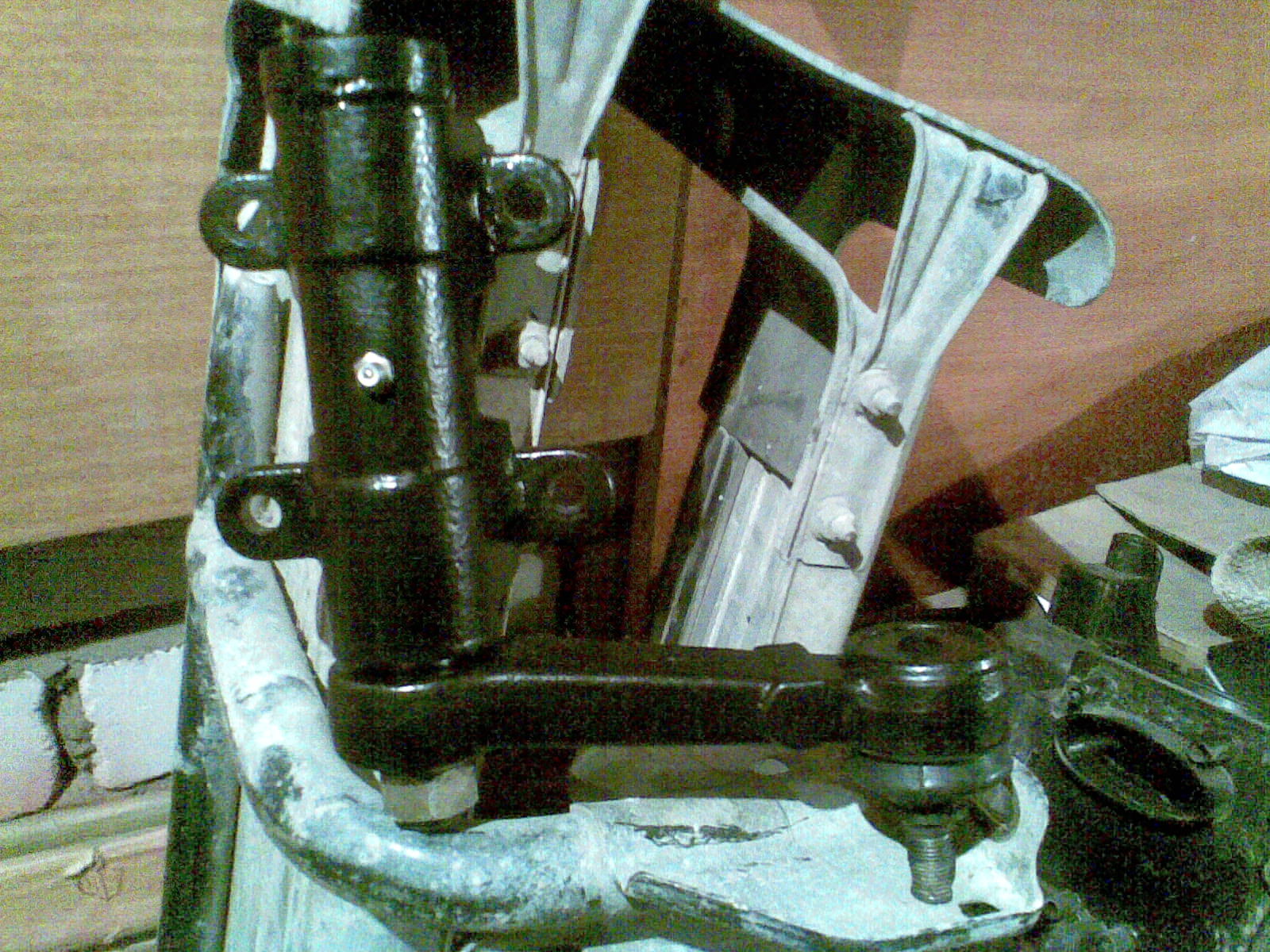

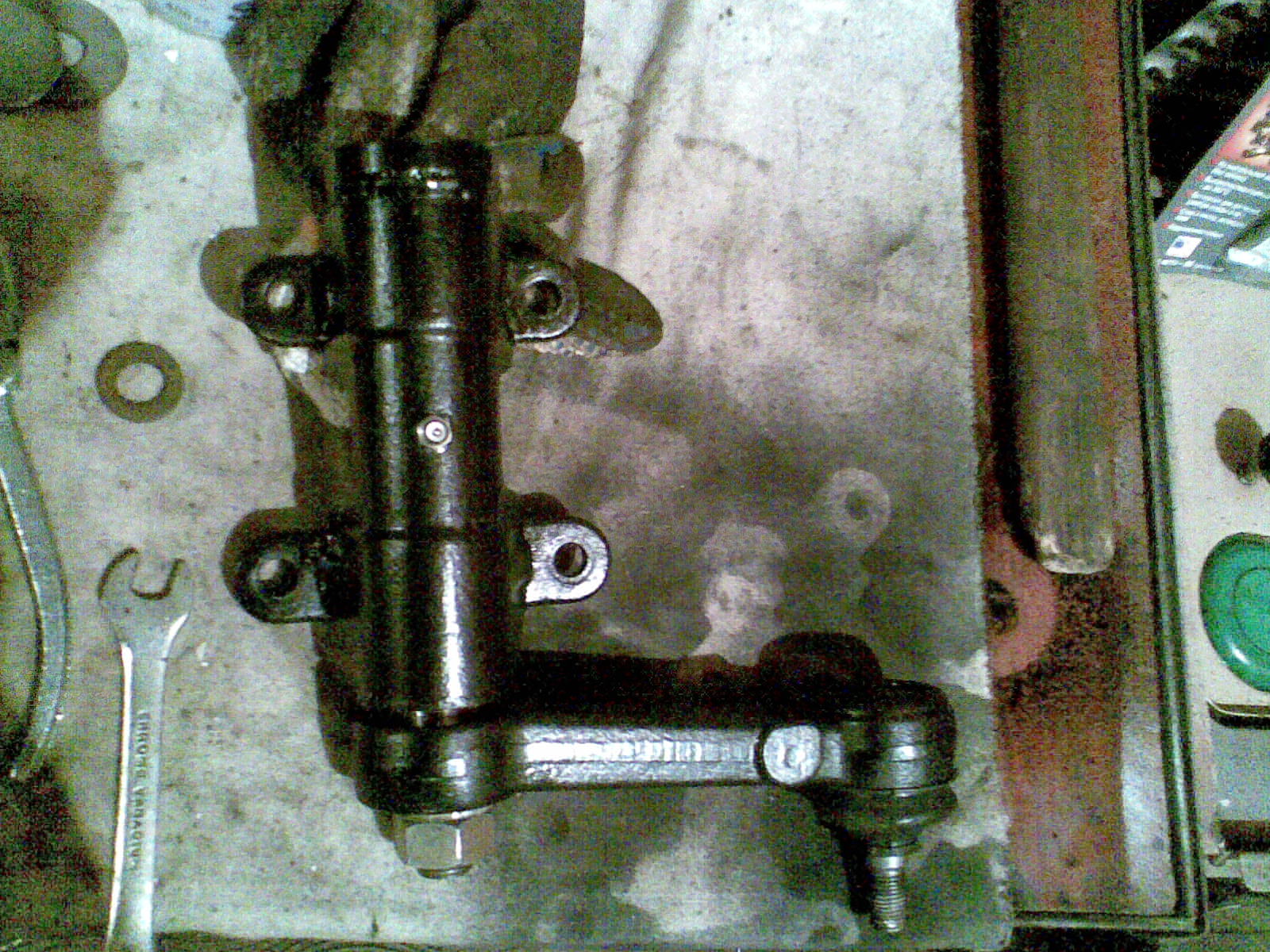

Далее в гараже приварил кольцо с резьбой сверху маятника(тамгде была завальцовка),Покрасил,вкрутил масленку и собрал все обратно.

Цена вопроса:

-втулка(я купил сразу 2)50р

-Рулевой наконечник УАЗ 200р(можно не покупать,если токарь сам сделает крышку с резьбой,Просто я небыл уверен что токарь на месте и перестраховался)

-пыльник на сошку маятника 20р

-Работа токаря 500р(возможно комуто дешевле или бесплатно)
з.ы. не подумал када фотки выкладывал,получились в обратной последовательности)))
Вложения
Аватара пользователя
Белыч
Сообщения: 2036
Зарегистрирован: 13 июл 2009, 22:38
Двигатель:: EDYC
Мой автомобиль(и):: Ford Focus I 1,8 МКПП
Откуда: Санкт-Петербург, Колпино, Н.Уренгой
Благодарил (а): 2 раза
Поблагодарили: 5 раз
Контактная информация:

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Белыч »

:*THUMBS UP*: :*THUMBS UP*: :*THUMBS UP*:
ПРОДАМ ДЛЯ PAJERO II(ссылка)
ВАЗ-2109 1,3 1993г.в. (было)
P-II'93 5dr, 4d56T, GLS, МКПП, круиз, кондей, 2 печки, зеленый, 5-7 мест (было)

Ford Focus I 1.8 МКПП 2005г.в.
Аватара пользователя
витал71
Сообщения: 5784
Зарегистрирован: 05 мар 2009, 11:10
Двигатель:: 6G74
Мой автомобиль(и):: Паджеро-2
Откуда: Нижний Новгород
Откуда: Н.Новгород 52
Благодарил (а): 14 раз
Поблагодарили: 31 раз

Re: мини отчет о ремонте рулевого маятника П2

Сообщение витал71 »

я себе взял STR за 1200р. родной лежит буду восстанавливать,за отчет :*THANK*:
Аватара пользователя
Henry Morgan
Сообщения: 2701
Зарегистрирован: 22 фев 2005, 19:14
Откуда: Moscow
Поблагодарили: 9 раз
Контактная информация:

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Henry Morgan »

круто, но все-таки лучше пару конических угловых подшипников. и будет деталь вечная.
G1'97, 4D56 pilot injection, 33X12.5X15 Pirelli Scorpion Mud (зайцев на форуме запретили :(, произвол)
Аватара пользователя
mike
Сообщения: 1341
Зарегистрирован: 27 ноя 2007, 17:01
Двигатель:: 6g74 бензин
Мой автомобиль(и):: pajero2 v45 АКПП
Откуда: Пермь
Поблагодарили: 3 раза
Контактная информация:

Re: мини отчет о ремонте рулевого маятника П2

Сообщение mike »

москвичевские втулки на москвичах дохли раз тысяч в 10-15 пробега,на джипе я думаю будут дохнуть еще чаще, нах такой онанизм ??? купил оригинальный 1й раз поставил и забыл про него на долгие годы...
Pajero 2 6G74 DOHC 3.5литра АКПП 1995 год super select кузав 45w Long Wagon 7 мест (Продан)
BMW e39 turing акпп
Контрактные запчасти без пробега по РФ тель 8-908-271-80-78
Аватара пользователя
Владимир Васильевич
Сообщения: 224
Зарегистрирован: 05 янв 2011, 20:07
Двигатель:: 6G74
Мой автомобиль(и):: Ваще черный мантеро 3
Откуда: Тверь
Благодарил (а): 3 раза
Поблагодарили: 4 раза
Контактная информация:

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Владимир Васильевич »

mike писал(а):москвичевские втулки на москвичах дохли раз тысяч в 10-15 пробега,на джипе я думаю будут дохнуть еще чаще, нах такой онанизм ??? купил оригинальный 1й раз поставил и забыл про него на долгие годы...
москвичевские не значит что с москвичевского рулевого маятника)))
Москвичевский маятник вообще ущербный))и там не бронзовые втулки а резинки.
Короче я держал в рука стр,мапко,555.оригинал-так вот кроме оригинала брать ниче не захотелось,стр и мапко говнище редкостное(тока на продажу).555 партия от партии отличаюца(короче кот в мешке за 2000р),а свой я восстановил в течении дня.
Я прекрасно понимаю людей для которых 2-4тыщи р не особо кретичная сумма,но мне так было удобней,да и западло мне,инженеру, не решить маленькую техническую задачу.
Аватара пользователя
Владимир Васильевич
Сообщения: 224
Зарегистрирован: 05 янв 2011, 20:07
Двигатель:: 6G74
Мой автомобиль(и):: Ваще черный мантеро 3
Откуда: Тверь
Благодарил (а): 3 раза
Поблагодарили: 4 раза
Контактная информация:

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Владимир Васильевич »

Henry Morgan писал(а):круто, но все-таки лучше пару конических угловых подшипников. и будет деталь вечная.
немогу не согласиться,но тело корпуса и толщина вала не позволила мне в имеющимся ассортименте подобрать подшипник.
Lesnik_BLR
Сообщения: 141
Зарегистрирован: 01 ноя 2010, 14:50
Двигатель:: 4M40
Мой автомобиль(и):: Mitsubishi Pajero II
Откуда: Минск, Беларусь
Благодарил (а): 2 раза
Поблагодарили: 1 раз

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Lesnik_BLR »

Владимир Васильевич, все верно, накрайняк можно из бронзы у тогоже токаря заказать
Pajero 2 4M40 европейка, автомат, 1998 г.в. Блокировка заднего моста. Левый руль.
Аватара пользователя
Владимир Васильевич
Сообщения: 224
Зарегистрирован: 05 янв 2011, 20:07
Двигатель:: 6G74
Мой автомобиль(и):: Ваще черный мантеро 3
Откуда: Тверь
Благодарил (а): 3 раза
Поблагодарили: 4 раза
Контактная информация:

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Владимир Васильевич »

дело в том,что у меня нет ручного токаря,и первостепенной задачей было унифицировать запчасти.Еслиб на тот момент я не нашел токаря,то верхней крышкой оказалась бы срезанная балгаркой верхняя часть рулевого наконечника УАЗа))
Alex_K
Сообщения: 760
Зарегистрирован: 26 июл 2005, 12:24
Откуда: г. Алматы
Поблагодарили: 4 раза

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Alex_K »

Пожалуйста обязательно отпишитесь по ресурсу маятника, тоже хочу колхозить запасной.
П2 2.8ТД.
Аватара пользователя
Владимир Васильевич
Сообщения: 224
Зарегистрирован: 05 янв 2011, 20:07
Двигатель:: 6G74
Мой автомобиль(и):: Ваще черный мантеро 3
Откуда: Тверь
Благодарил (а): 3 раза
Поблагодарили: 4 раза
Контактная информация:

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Владимир Васильевич »

ну я пробег засек,шприцую обычно все при замене масла(10 тыщ)-надеюсь ресурс меньше чем второпласта не будет))
Аватара пользователя
Kamikadze47
Сообщения: 13
Зарегистрирован: 25 янв 2010, 14:00
Откуда: Алматы
Поблагодарили: 3 раза
Контактная информация:

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Kamikadze47 »

Дабы не плодить похожих тем помещу свой фото-отчет в этой теме. Надеюсь автор не будет против.

Сделал сам реставрацию рулевого маятника.
Как оказалось у меня уже стоял не оригинал.
Втулки стояли пластиковые и уже ушатались.

Решено было реставрировать. На СТО за реставрацию берут 3500 тенге (700руб). И втулки точат из капролоктана. После недолгих раздумий было решено сделать втулки самому только из бронзы. Т.к и материал и станок токарный имеются.

Был снят маятник . Палец кстати имеет только вращение по своей оси. Я сначала думал что его конструкция такая же как у рулевого наконечника и попытался сдвинуть палец в бок. Руками не получилось. Взял трубу - попробовал сдернуть сместа без фантизма – не в какую . Подумал хана . потом понял что он работает только на кручение. Люфтов не было так что не трогал.
Разобрал маятник.
Все посмотрел очистил от коррозии.

Занялся изготовлением втулок.

И вот что получилось.

Сами втулки вытачивались исходя из посадочных размеров оси и корпуса маятника.
Посадочное отверстие в корпусе маятника под конус. Угол был пойман путем подгона.

Далее были сделаны проточки в самих втулках чтобы смазка поступала в сопряжение втулки и оси т.к зазор там почти предельный . Зато нет вообще никакого люфта.


Также было в планах запрессовать на ось сальник или манжету только на нижнюю втулку чтобы вода не смогла просочится внутрь. Но т.к не было подобран соответствующего сальника сделал проточку с нижней стороны нижней втулки и поставил туда резиновое кольцо. После сборки кольцо прижалось герметично и вода уже внутрь не попадет.

Вот сама ось. От влаги немного кородировала. Пришлось подшлифовать чтобы втулка оделась.
Врезалась тавотница для шприцовки.

Все собрал. Зашприцевал той же смазкой которой шприцую крестовины и шаровые.

Вот готовый отреставрированный маятник уже на своем месте.

Надеюсь Года на 3 хватит. !
Если есть конструктивные вопросы спрашивайте. Можт можно еще чтонибудь добавить на будущее.
MMC Pajero II Европеец 3л. 24 кл. бензин. 1997 г.в. 5 дв. механ. R/D Lock. Пружины Tough Dog прогрессивные, Аморы - Tough Dog, демпфер Tough Dog. ........ пока в процессе постройки трактора. ))
Аватара пользователя
Frik
Сообщения: 536
Зарегистрирован: 20 май 2010, 20:27
Двигатель:: 4м40
Мой автомобиль(и):: Pajero 2
Откуда: Ярославль
Благодарил (а): 4 раза

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Frik »

Такая же проблема с маятником,ща вот лазию по экзисту,парни,ткните в номерок этого маятника,а то на рисунке есть а номера нет,или сразу номерок детальки подскажите,колхозить по вашему возможности нету.
Вложения
П 2 4М40 1997г.в. длиный, на ручке . строица...Мой первый дизель.Мануал-фильм:"Трактористы"
Аватара пользователя
Fil
Сообщения: 3362
Зарегистрирован: 09 окт 2005, 12:34
Двигатель:: 4D56T, 4D56U
Мой автомобиль(и):: Pajero-2: V5MT1, SS, 5,285 R/D lock. L 200 IV AT, SS, 4,1 R/D lock
Откуда: Рязань
Откуда: Рязань (62)
Благодарил (а): 54 раза
Поблагодарили: 62 раза
Контактная информация:

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Fil »

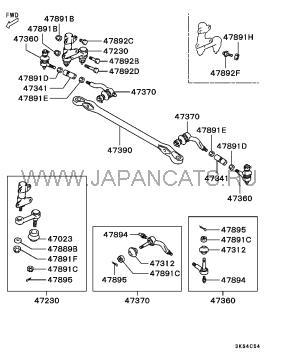

47230
91 г.в., 3дв., арки подстрижены,нелинейка 60-0, 285/75/16"М/T, гена 110А под капотом+OPTIMA YT, танковый ближний ксенон, Recaro, демпфер Nissan и ещё амортизаторы от разных машин - был...
2011, почти сток.
Делай как задумал! (с) Мой Батя.
srg9325
Сообщения: 5
Зарегистрирован: 14 авг 2011, 12:48
Двигатель:: 4М40
Мой автомобиль(и):: Delica

Re: мини отчет о ремонте рулевого маятника П2

Сообщение srg9325 »

Нашел инфу в инете , что втулки на рычаг маятника подходят от Галлопера , в ексихсте бьются как MB673524. Действительно ли подходят? Ставил кто?
Аватара пользователя
dvm99
Сообщения: 20048
Зарегистрирован: 21 май 2012, 20:59
Двигатель:: 6G72, 12клап.,
Мой автомобиль(и):: Pajero2, Запорожец- Ланос
Откуда: Свердловская обл.
Благодарил (а): 521 раз
Поблагодарили: 792 раза

Re: мини отчет о ремонте рулевого маятника П2

Сообщение dvm99 »

Больше года уже прошло. Мужики, ну и как показали себя переделанные маятники? Отпишитесь плиз, а то очень интересно! :*THUMBS UP*:
С москвичёвскими втулками - это вообще коронка! Пусть даже не будут стоять они долго, смешная цена вопроса по их замене - уже много значит.
Единственное, не совсем ясен вопрос со смазкой через тавотницу. Откуда старая самзка во время шприцевания выходит? Особенно если делать по методе как у Kamikadze47 с уплотнениями.
Владимир Васильевич писал(а):Я прекрасно понимаю людей для которых 2-4тыщи р не особо кретичная сумма,но мне так было удобней,да и западло мне,инженеру, не решить маленькую техническую задачу.
Золотые слова! :*DRINK*:
Дмитрий

Боливар2 - П2, 92г., V43, 6G72(12V), V4AW2, RD/L, пруль (чистокровный японский рысак)
Боливар1 - П2, 93г., 6G72(12V), МКПП, V43, RD/L, Европа (славный был конь, но уже донор)
Аватара пользователя
Сrankshaft
Сообщения: 481
Зарегистрирован: 19 окт 2008, 16:25
Откуда: Moscow - Зеленоград
Благодарил (а): 10 раз
Поблагодарили: 9 раз

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Сrankshaft »

Kamikadze47 писал(а):Если есть конструктивные вопросы спрашивайте. Можт можно еще чтонибудь добавить на будущее.
А какую бронзу использовали для втулок? (марка)
PajeroII Long 1993 4D56T лев.руль МКПП SS
Аватара пользователя
Цицерон
Сообщения: 678
Зарегистрирован: 27 апр 2011, 19:54
Двигатель:: 2.8 TD 4m40 EFI 96г.
Мой автомобиль(и):: Mitsubishi Pajero II
Откуда: Ямал Заполярье
Откуда: Казахстан. г.Павлодар
Благодарил (а): 11 раз
Поблагодарили: 44 раза

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Цицерон »

[quote="Kamikadze47"]Дабы не плодить похожих тем помещу свой фото-отчет в этой теме. Надеюсь автор не будет против.

Сделал сам реставрацию рулевого маятника.
Как оказалось у меня уже стоял не оригинал.
Втулки стояли пластиковые и уже ушатались.

На сколько я увидел по снимкам это маятник СТР,была глупость приобрести такой же,правда был он в каробке и полет. мешке и еще была куплена чуток раньше там же сошка,а в другом магазине были куплены шаровые и рул.наконечники в комплекте все СТР и в один день все заменено.Так-вот маятник отходил 1-1,5тыс км и я полез менять резину на зиму,при этом проверил всю ходовку,все шаровые и наконечники с сошкой были в отлином состоянии,а маятник люфтил охрененно.Было принято решение ставить обратно свой старый оригенал к тому времени он был уже отрестоврирован,шароый наконечник сделан разборным лювтов в нем не было.
Маятник СТР решил востоновить,втулки в нем были не пластиковые а полиэтиленовые.Посоветовался с нашими токорями,решили точить втулки из капролоктана (который желтый) и почти на всю длинну вала только оставели разрыв 1,5см между ними там-же врезали толотницу.Ввтулках сделали прорези по вдоль для смазки,получилось довольно плотно все,токоря говорят очень надёжно,теперь лежит в запасе.А насчет бронзовых втулок меня токоря отговорили,так-как бронза тверже вала маятника и сответственно будет съедать вал и не факт что бронзовые дольше проходят чем капролоктан,при том что там будет съедать вал а там втулки.Ну а по поводу остальних деталий СТР нареканей нет ходят вроде сносно,тольо пыльники не долговечны.
Последний раз редактировалось Цицерон 27 июл 2012, 16:24, всего редактировалось 1 раз.
Аватара пользователя
dvm99
Сообщения: 20048
Зарегистрирован: 21 май 2012, 20:59
Двигатель:: 6G72, 12клап.,
Мой автомобиль(и):: Pajero2, Запорожец- Ланос
Откуда: Свердловская обл.
Благодарил (а): 521 раз
Поблагодарили: 792 раза

Re: мини отчет о ремонте рулевого маятника П2

Сообщение dvm99 »

Впервые слышу, что бронза твёрже легированной закалённой стали (или вал у маятника из чего-то другого?). Капролон- хороший материал, он даже без смазки хорошо работает по стали, если поверхность чистая и шлифованная. Но у него есть одна нехорошая особенность - хрупкость (за что я его не всегда люблю). Если изготовили всё хорошо, с малыми люфтами, то проблем не должно возникать, и вполне возможно что не возникнет очень-очень долго. Но когда появится выработка, а вместе с ней и ударные нагрузки, то капролон может расколоться. А у полиэтилена, фторопласта и даже у бронзы такого никогда не произойдёт, что принципиально для рулёвки.
Дмитрий

Боливар2 - П2, 92г., V43, 6G72(12V), V4AW2, RD/L, пруль (чистокровный японский рысак)
Боливар1 - П2, 93г., 6G72(12V), МКПП, V43, RD/L, Европа (славный был конь, но уже донор)
Аватара пользователя
Цицерон
Сообщения: 678
Зарегистрирован: 27 апр 2011, 19:54
Двигатель:: 2.8 TD 4m40 EFI 96г.
Мой автомобиль(и):: Mitsubishi Pajero II
Откуда: Ямал Заполярье
Откуда: Казахстан. г.Павлодар
Благодарил (а): 11 раз
Поблагодарили: 44 раза

Re: мини отчет о ремонте рулевого маятника П2

Сообщение Цицерон »

Не могу утверждать по поводу какого из этих материалов что лучше,я просто доверился своим токорям которые этим занимаются каждый день.
А сам,могу сказать про бронзу,на сколько она мягкая или твердая можно судить по тому как раньше на КАМАЗЫ делали из неё втулки на балансиры которые довольно не плохо съедали валы,которые в свою очередь тоже сделаны не из худшей стали чем вал маятника, при этом сам вал и втулка купаются в нигроле.Позднее стали делать из дюраля или алюминия да и сейчас продолжают делать ремонтные,а вот на новых КАМАЗАХ уже ставят капролан,а ведь на эти втулки ложится вся задняя часть грузовика и удары с нагрузками там в тысячи раз больше чем в маятнике
Ответить

Вернуться в «Mitsubishi Pajero I и II общий»
