Отчет о ремонте ТНВД 4М41 П3

Модераторы: SNOOPER, Nbf, drcham, BAlex, Romik, алексей - Маленький Мук, DenVer, Алекс

Сергей КР
Сообщения: 254
Зарегистрирован: 20 дек 2011, 01:01
Двигатель:: 4M41
Мой автомобиль(и):: Mitsubishi Pajero 3, Golf 3, МВ
Откуда: Украина Кривой Рог
Поблагодарили: 26 раз

Отчет о ремонте ТНВД 4М41 П3

Сообщение Сергей КР » 14 апр 2012, 23:15

Всем добрый вечер и с праздником Святой Пасхи!!!
Спустя почти год я наконец-то могу с уверенностью сказать, что я докопался до истины. Теперь я знаю, что является основной причиной плавания оборотов и долгого пуска на 4М41. Кто читал мои сообщения знают, что за 9 месяцев прошел путь от чистки электронного регулятора(позиционера), регулировки(механической) угла опережения впрыска, а также электронной(путем обмана датчика темперетуры топлива), обмана датчика температуры ОЖ, чем поднимая обороты, временно спасался от плавания оборотов, замера внутрикорпусного давления и в итоге-реставрация ротора.
В этой теме постараюсь подробно обьянить что я делал и как, к кому обращался и выложить ссылки и фотографии.


Помимо всего, я в декабре купил за $1200 б.у. насос, котрого хватило на 3 месяца. Пока я на нем ездил-ковырял старый насос и искал возможность его восстановления. Разбирая его, я не нашел для себя ничего страшного в этом, т.к. продолжительное время сталкиваюсь с техникой и практически все делаю сам-принципиально. Что касается Pajero, так в моем городе, как и вблизлежащих регионах, оказалось вообще бесполезно к кому либо обращаться-сталкивался только с людьми, которые просто хотели содрать денег(диллеры и др. СТО) или советовали продавать пока ездит. Но это не для меня. Предлагали отремонтировать насос за $1200, но как, если ротор стоит в 2 раза дороже?
А теперь о ТНВД.
Стружки внутри не было, насос подкачки, подшипник в идеальном состоянии. Вобщем с месяц назад мной был приговорен ротор.
Стал перечитывать форумы, где освещались вопросы восстановления. В частности http://forum.dieselirk.ru/index.php?topic=3831.0
Несколько дней перечитывал все темы о восстановлении и отзывы и принял решение отправить ротор на реставрацию в г. Чугуев Харьковской обл. Украина.

Так как большинство отзывов и почти все положительные , обратился к этому человеку http://postavka.tiu.ru/.
Мне сказали отправить им ротор с плунжерами, дозатор и гидроголовку, причем плунжера, как мне пояснили на нашем насосе практически никогда не изнашиваются, а выработка происходит в месте работы дозирующей втулки, но для проверки предложили отправить.
Я так и сделал-снял, пометил, упаковал и отправил курьером в Чугуев.



Сергей КР
Сообщения: 254
Зарегистрирован: 20 дек 2011, 01:01
Двигатель:: 4M41
Мой автомобиль(и):: Mitsubishi Pajero 3, Golf 3, МВ
Откуда: Украина Кривой Рог
Поблагодарили: 26 раз

Re: Отчет о ремонте ТНВД 4М41

Сообщение Сергей КР » 14 апр 2012, 23:48

Сергей КР писал(а):Так как большинство отзывов и почти все положительные , обратился к этому человеку http://postavka.tiu.ru/.
Мне сказали отправить им ротор с плунжерами, дозатор и гидроголовку, причем плунжера, как мне пояснили на нашем насосе практически никогда не изнашиваются, а выработка происходит в месте работы дозирующей втулки, но для проверки предложили отправить.
Я так и сделал-снял, пометил, упаковал и отправил курьером в Чугуев.
Вложения

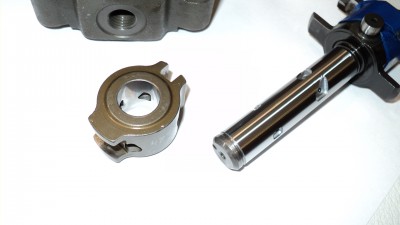

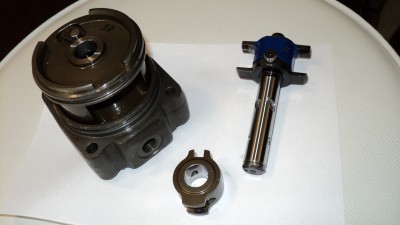

Вот эти детали.

Сергей КР
Сообщения: 254
Зарегистрирован: 20 дек 2011, 01:01
Двигатель:: 4M41
Мой автомобиль(и):: Mitsubishi Pajero 3, Golf 3, МВ
Откуда: Украина Кривой Рог
Поблагодарили: 26 раз

Re: Отчет о ремонте ТНВД 4М41

Сообщение Сергей КР » 14 апр 2012, 23:51

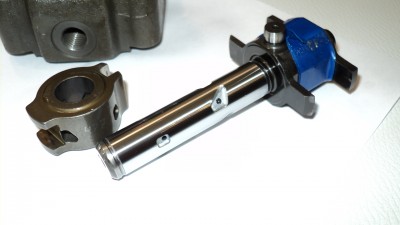

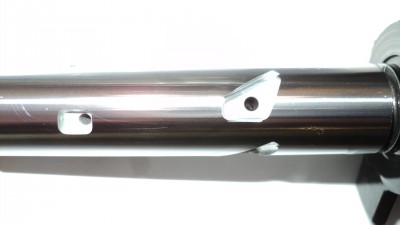

В месте, где работает дозатор мной были обнаружены небольшие царапины, но для прецизионных деталей они естественно не допустимы-это и является основной причиной неисправности.
Вложения
В месте, где работает дозатор мной были обнаружены небольшие царапины, но для прецизионных деталей они естественно не допустимы-это и является основной причиной неисправности.

Сергей КР
Сообщения: 254
Зарегистрирован: 20 дек 2011, 01:01
Двигатель:: 4M41
Мой автомобиль(и):: Mitsubishi Pajero 3, Golf 3, МВ
Откуда: Украина Кривой Рог
Поблагодарили: 26 раз

Re: Отчет о ремонте ТНВД 4М41

Сообщение Сергей КР » 15 апр 2012, 00:23

Прошла неделя и опять-же курьерской службой получил свои детали-место,где была выработка от новой врятли чем отличается. Вобщем очень красивая и точная работа мне обошлась около $400 нашими деньгами.

Сергей КР
Сообщения: 254
Зарегистрирован: 20 дек 2011, 01:01
Двигатель:: 4M41
Мой автомобиль(и):: Mitsubishi Pajero 3, Golf 3, МВ
Откуда: Украина Кривой Рог
Поблагодарили: 26 раз

Re: Отчет о ремонте ТНВД 4М41

Сообщение Сергей КР » 15 апр 2012, 00:27

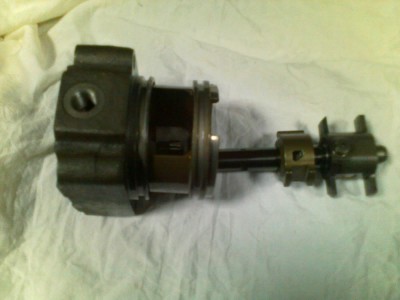

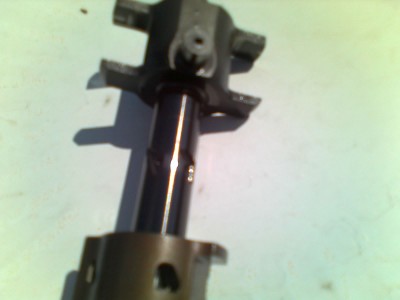

На поверхности ротора не царапины-это следы масла. Сфотографировал, чтобы показать окна и отсечную кромку
