ПЕРЕМЫЧКИ под крылом

[mamont56]

по необходимости снял ЛЕВОЕ крыло.
от общего жгута проводов отделяется десяток проводов разного сечения.

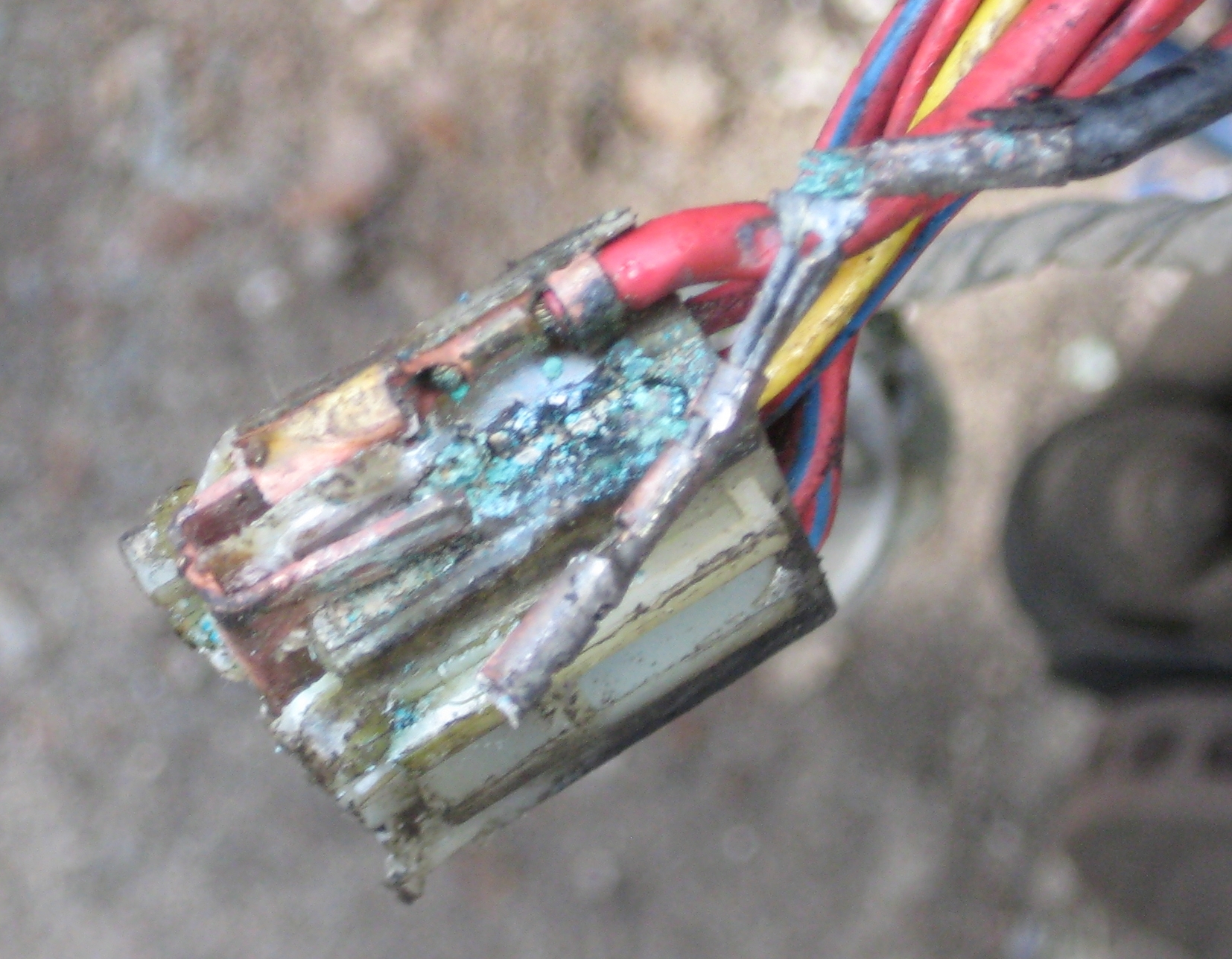

и, примерно впополаме замыкаются через две перемычки.
состояние за -наццать лет конечно плачевное...
разъединил, почистил...

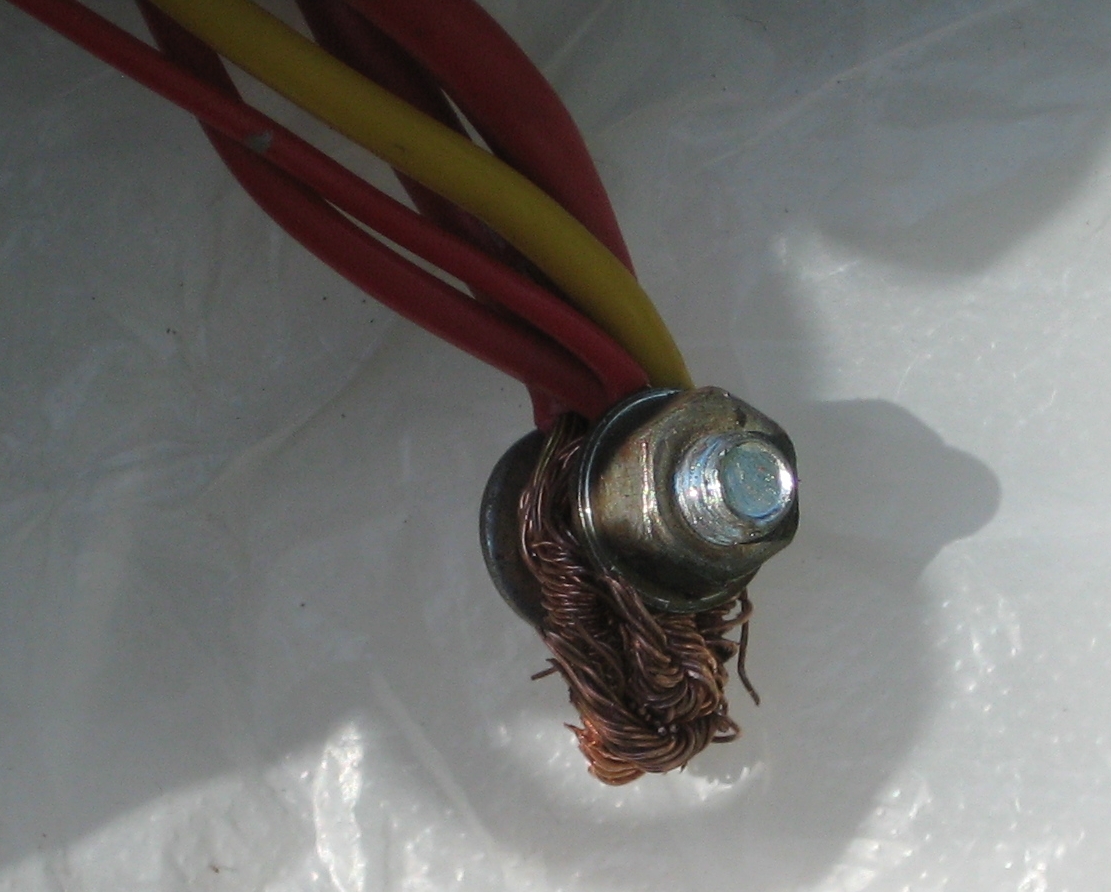

то что цело - восстановил, то что сгнило замкнул на болтик....

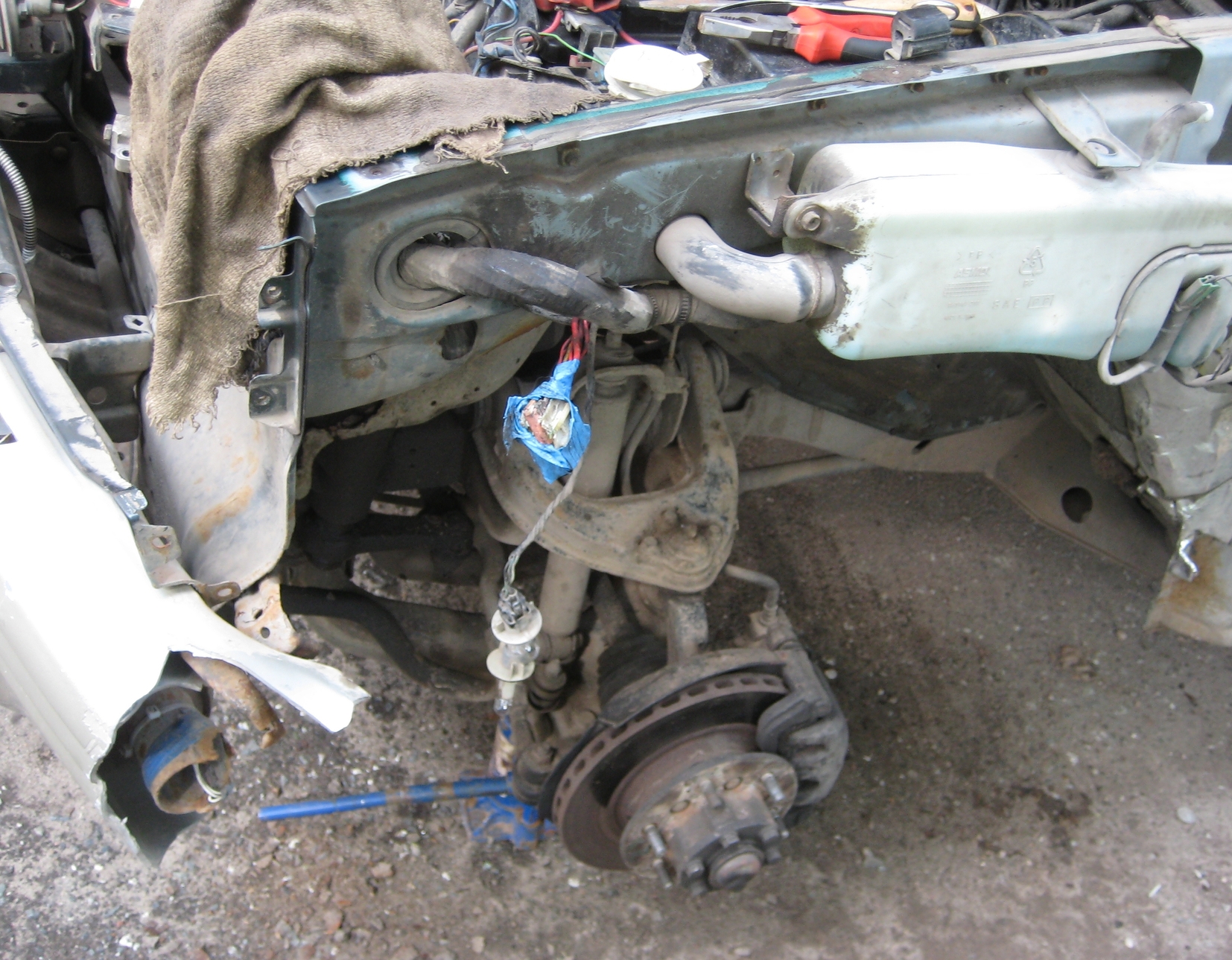

потом всё это хозяйство завернул в полиэтилен и замотал изолентой...
из за этих перемычек случаются всякие непонятки с электрооборудованием...
в частности, у меня работала через раз подсветка приборки вместе с габаритами...

[russian]

жесть!!! а поаккуратнее нельзя было сделать? клеммочки взять под болтик, обжать как надо.... колодку клеммную на худой конец...так-то - совсем колхоз. извини уж, не хотел обидеть если что...

[mamont56]

дык не сервис... всё под окном "на коленке"...

[homa70]

А я бы еще смазкой густо намазал бы!

[mamont56]

А я бы еще смазкой густо намазал бы!

еще крыло не ставлено....
мож и так....
а может и до клеммочек доберусь......

[molotok59]

И у меня тоже отгнила пара проводов в этой колодке ...
Задняя розетка не работала ...

[ДимкаПаджеро]

А что коммутируют эти перемычки? Откуда на них приходит напряжение и куда распределяется?

[mamont56]

А что коммутируют эти перемычки? Откуда на них приходит напряжение и куда распределяется?

по схеие не смотрел...
у меня - тухла приборка и габариты.
(контактную колодку изобретать не стал, промазал ЦИАТИМОМ, натянул термортрубку, перемотал изолентой... )

[Pol@ATOM]

при любых глюках проводки надо начинать из-под крыла.... Поройте поиском, кажется Николай перетирал эту тему лет 5 тому.... Обычно начинается всё с габаритов....

[Sanche29rus]

слухайте, а у меня вот туманки передние не работают. может быть из-за этой колодки?

[mamont56]

слухайте, а у меня вот туманки передние не работают. может быть из-за этой колодки?

наврядли...
как правило это - отдельное реле и управление им с кнопки на панели....
полазь "от обратноо"... т.е. .от туманок глянь провода, куда идут, где утыкаются в релюху...
мож просто лампочки померли.....

[mamont56]

слухайте, а у меня вот туманки передние не работают. может быть из-за этой колодки?

наврядли...
как правило это - отдельное реле и управление им с кнопки на панели....
полазь "от обратноо"... т.е. .от туманок глянь провода, куда идут, где утыкаются в релюху...
мож просто лампочки померли.....

пс. эх, ё-маё... у тебя МАЗДА..

[Sanche29rus]

слухайте, а у меня вот туманки передние не работают. может быть из-за этой колодки?

наврядли...
как правило это - отдельное реле и управление им с кнопки на панели....
полазь "от обратноо"... т.е. .от туманок глянь провода, куда идут, где утыкаются в релюху...
мож просто лампочки померли.....

пс. эх, ё-маё... у тебя МАЗДА..

что с маздой не так???
лампочки целые, преды тоже., кнопка х.з. не проверял. реле вроде как нет

[mamont56]

что с маздой не так???

дык там всё по маздиному....
а реле - должно быть...

[Sanche29rus]

да х.з. где это реле, уже мля всё переискал. писец. ниодной нормальной схемы. везде источники разные, всё разница.
а в маздае всё как то проще в плане электрики, есть нормальные цветные схемы, с указателями, где и что находится.

[mamont56]

ниодной нормальной схемы

есть нормальные цветные схемы[/quote

[Sanche29rus]

ниодной нормальной схемы

есть нормальные цветные схемы[/quote

вот я также плечами пожимаю, когда ищу)))

[Сrankshaft]

Цветную схему я не искал т.к. вполне обхожусь черно-белой.

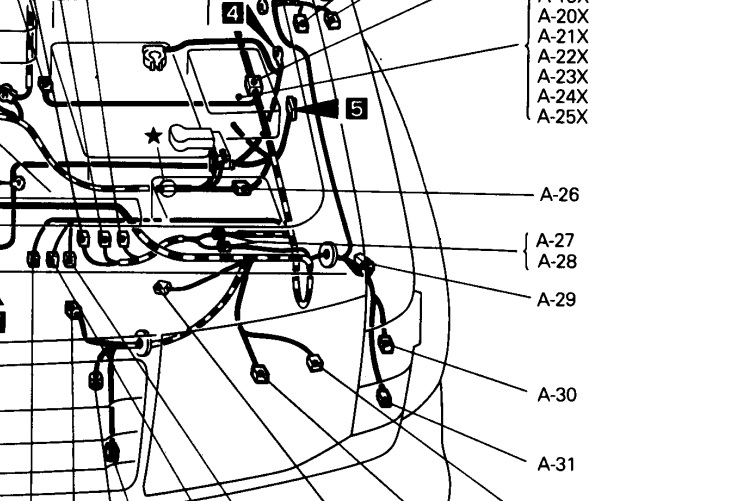

A-29 это и есть та самая пермычка.

В моем случае тускло горели фары , где то падало 5вольт, при
напряжении бортовой сети 14 вольт на разъёме лампы под нагрузкой
было только 9вольт.
Далее смотрим чернобелую "ненормальную" схему , точнее ту ее часть
где фары головного света:

на ней видно ,что питание на лампы приходит с A-29 и т.д.
по остальным потребителям.

[Sanche29rus]

есть у вас таке в эл. ввиде??? хотя бы наглядно видно что куда идёт.

[Сrankshaft]

Сюда залить не смог , вот http://webfile.ru/6101272 , 1991-1994.pdf
