Перемычка под левым крылом

[MatroSS]

Добрый день! Знаю, тем таких было уже довольно много, но того, что мне надо, не нашел. А проблема в следующем - есть перемычка под левым передним крылом(паджеро 2, европеец, левый руль), которая частично сгнила. При этом электрика, на первый взгляд, вся в рабочем состоянии. Некоторые пишут, что мол габариты перестают работать, салонный свет и тд. Такого нет. вообще не узнал бы, что она сгнила, пока крыло не снял. А сгнили конкретно верхние толстые красные провода и , возможно, желтый(не приглядывался). Так вот - куда они идут и для чего нужны?
Фото нашел в похожей теме, на них видно, что я имею ввиду:

[Captain Sergio]

Год какой? Сколько дверей? Какой двигатель?

[MatroSS]

94-й, 5 дверей, двиг 6G72 12 клапанник

[Captain Sergio]

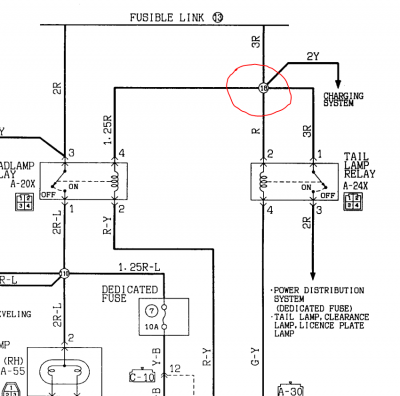

Там где толстые провода (в том числе желтый) это точка соединения кучи +12В проводов. На схеме это 18 точка. Тут подробно http://www.pajero4x4.ru/bbs/phpBB2/view ... =30&t=7334 . Нужно спаять их вместе и заизолировать. Как вариант можно использовать латунную шинку для заземления на нужное количество отверстий. Изолировать тщательно, иначе будет короткое замыкание. Вторая группа пока не нашел, предположительно масса. Т.е. вместе эти группы соединять нельзя.

[MatroSS]

Вторая группа у меня в норме, ревизию я, конечно, заодно проведу, но с ней проблем нет. Меня именно те два толстых красных провода интересуют, и желтый. Просто есть подозрение, что они идут либо к АБС, либо к какому-то датчику. Сам не электрик, в ней ничего не понимаю по большей части, потому отталкиваюсь от того, что есть, а именно - вся салонная электрика и светотехника вроде как работает, НО - отключен мотор АБС(2-х контактная клемма рядом с мотором, как раз бледно-желтые провода). Отсюда предполодение - либо проводка идет как раз на абс-ку, либо их как-то в момент поломки обошли(машину купил сравнительно недавно, только начинаю ковырять)

[Captain Sergio]

Я же схему дал. Там все видно. Нет там АБС.

[Captain Sergio]

Я же схему дал. Там все видно. Нет там АБС.

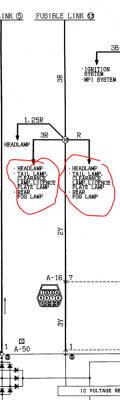

Вот полный список. Провода с маркировкой 3R это как раз те самые толстые красные провода. Желтый с маркировкой 2Y (yellow), как видео из схемы, идет на генератор.

[MatroSS]

Я ж говорю, вообще в них не разбираюсь... Вот идет этот провод на гену, а дальше что? Какая у него функция? В чем разница, если все работает? Просто я боюсь, что если где-то вместо этого соединения обводку сделали, я его как положено соединю и что-нибудь накроется

[Captain Sergio]

К электрику ...

[MatroSS]

Мдя... Ясно, спасибо...

[MatroSS]

Еще один вопрос за компанию: я так понял, над задней правой аркой крепится контроллер АБС,параллельно с ним идет коса проводки, 14 контактов. Там есть один провод, зеленый с красной полосой, куда он идет?

[Captain Sergio]

Блин, ну Тебе легче станет, если я скажу куда он идет? Смысл, если ты все равно туда не полезешь и проверить его целостность не сможешь? Мне конечно не трудно ... Но может таки я Тебе покажу где схемы и к электрику? Хотя не каждый электрик долетит до середины ...

[MatroSS]

Так то легче. Надо же знать куда он идет, чтобы понять причину того, почему он окислился и развалился нафиг. Ну не хочешь - не говори, больше не буду спрашивать, благо схемы все есть(тебе же и спасибо), да и в книжке все упрощено. Просто потрачу пару-тройку часов на разжевывание непонятных мне схем вместо того, чтобы услышать точную инфу от профи

[Captain Sergio]

Сама-сама (с) Кино. Провода от старости сыпятся. Не парься, просто восстанови. Обычно это происходит в месте соединения нескольких проводов. И вообще по пучку сложно то-то сказать. Если Ты разъем найдешь - проще будет. Попробуй по кабелю назад уйти. Предположительно это провод +12В на задний левый габаритный фонарь. Можешь снять фонарь и посмотреть по цветам.

[MatroSS]

А по схеме это концевик двери багажника. и именно в разъеме он и сгнил(точнее окислился и развалился)

[Captain Sergio]

А по схеме это концевик двери багажника. и именно в разъеме он и сгнил(точнее окислился и развалился)

По схеме там два жгута проходят. Я уже писал - я не телепат И в Паджеро 2 сидел один раз в жизни, и то пассажиром. Удачи в освоении схем!

[ES_Mits]

Коллеги, а вот такая "шоколадка" это и есть крыловая перемычка? или в крыле ещё есть?

[Nbf]

Перемычка с другой стороны - внутри крыла живет.

[ES_Mits]

понятно. А то у меня лампочки на приборке то горят то нет при повороте ключа. И зарядка пропала.
Габариты спереди не горят...они в поворотниках?

[Константин М]

Привет всем. А эта перемычка на МПС 98г.в. есть ? Там же , под правым крылом???
