Помогите с ремонтом блока управления задней печкой

[Ashmai]

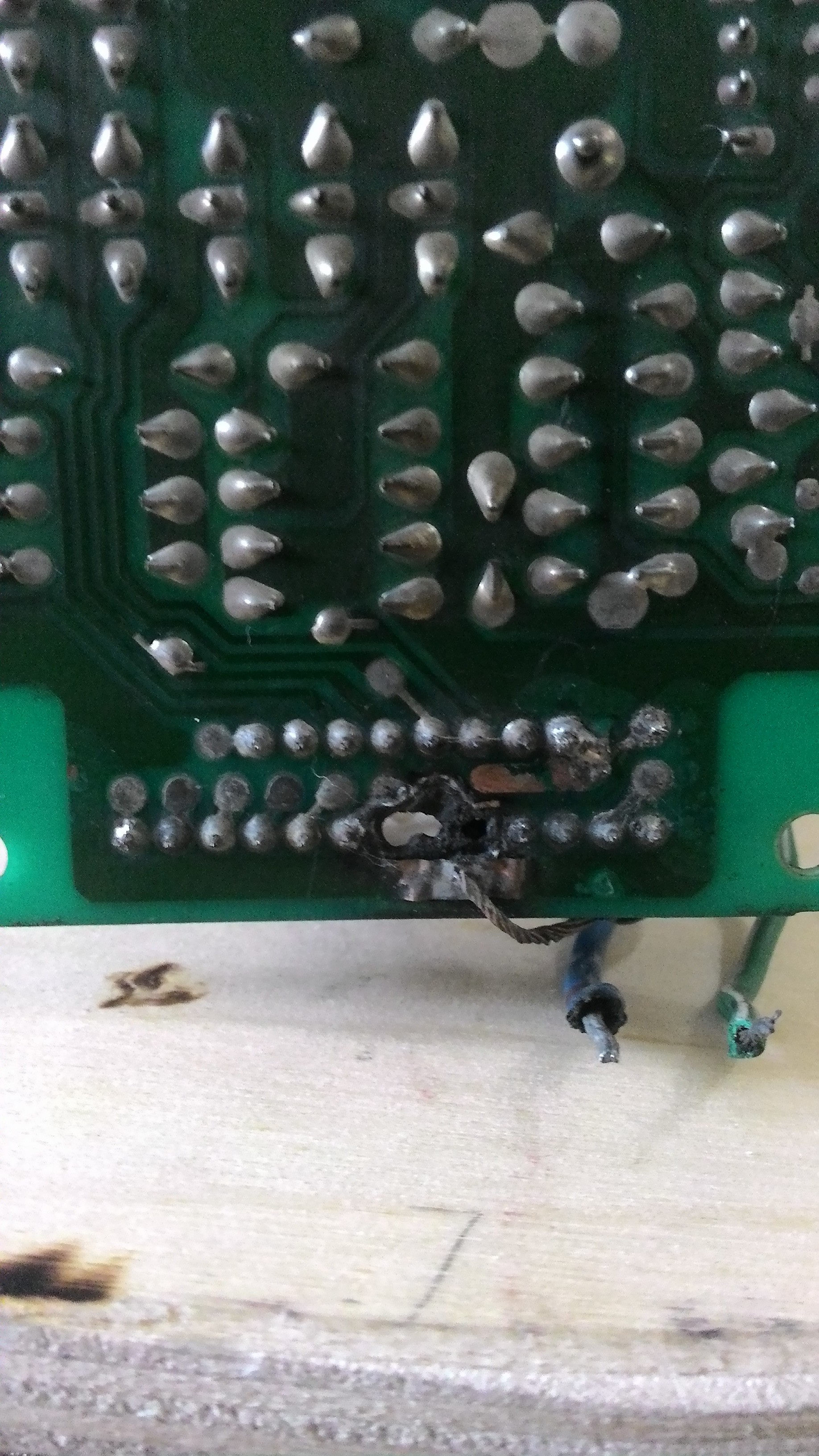

Всем доброго времени суток. Вкратце, не работала задняя печка, разбор самого отопителя неисправностей не выявил, а вот разбор блока управления сим показал страшную картину. Первая плата была погорелой, сами детали уцелели, видимо чудом, но дорожки попорчены в конец. Прошу помощи, может, у кого такой блок стоит, сможет сфотать первую плату. А то схемы самой платы в нете не найти.

[dvm99]

Если не забуду, то сфоткаю сёдня или завтра...

[Ashmai]

Спасибо огромное очень бы помогло. А то всего три провода а куда именно запитаны вообще не видно.

[Ashmai]

Да и чуть не забыл фото бы с цветами проводов какой куда.)))

[dvm99]

Мне вродь как несложно, консоль снята...
Но ты, если что, по башке мне постучи в качестве напамяналки

[Ashmai]

Ок Буду напоминать пару раз в день )))))

[NikolayZ]

Если терпит, в понедельник буду снимать торпеду, и сфоткай блок со всех сторон.

[Ashmai]

Жду фото от всех )))) Спасибо всем кому не сложно. А то у нас уже холод а задний ряд какой то ледяной ))) Хотел купить новый блок дык фиг найдешь, даже б/у, везде только передние.

[NikolayZ]

Ок. Причину такого выгорания нужно все таки найти. А то толку от ремонта не будет...

[dvm99]

Задал ты мне работёнки , я и не думал, что там всё так запрятано. Ну да ладно...

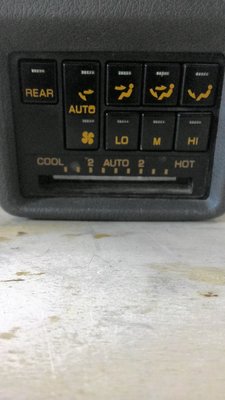

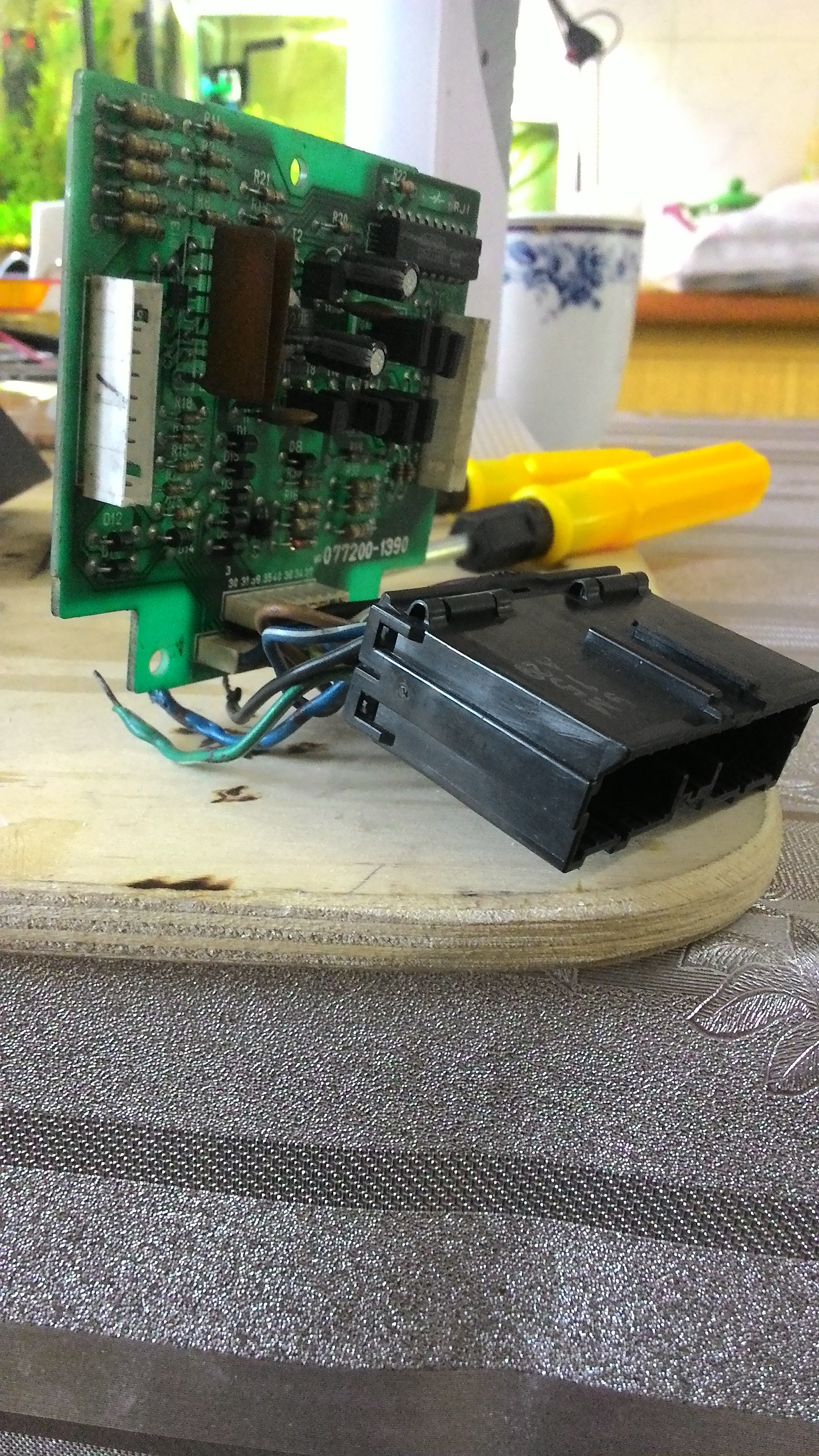

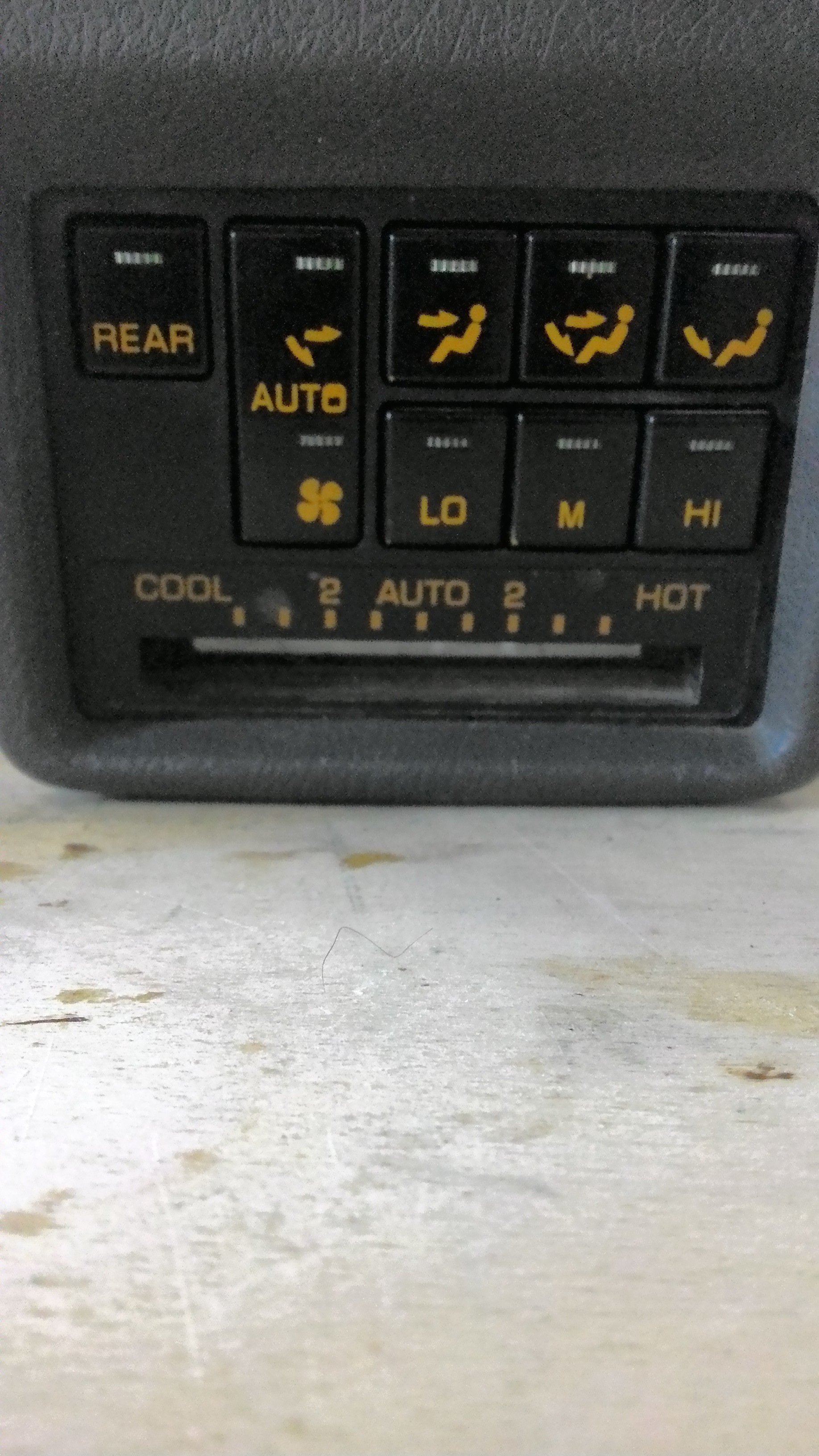

Смотри архив, там фотки с разным ракурсом.
На последней- моя писанина соответствия цвета провода номерам пинов на плате. Разглядел, как уж смог, у меня зрение плохое, так что проверь. Ну обозначение цвета должно быть понятным, допустим 28- З-Б - зелёный с белой полосой на 28 пине.
Честно сказать, на твоих неразборчивых фотках не очень понятно состояние дорожек платы.
Но в любом случае, дорожки можно восстановить простыми проводами.
А что касается отпавших проводов, рекомендую не засовывать в старую дырку, там всё равно паяться не к чему, раз всё выгнило. Нужно посмотреть , куда от этого пина идёт дорожка, к какой детальке, и припаяться возле детальки или к самой детальке. Возможно провод придётся нарастить, но так будет надёжнее.
Удачи!
ЗЫ
Кстати, выгнить это место могло только из-за влаги. Люк не бежит?

[Ashmai]

Причина таких проблем выгорание, дорожки отгорели, буду восстанавливать. А выгорание случилось по вине криворукого товарища который на работающий блок пивко пролил, да от души так. ))))

[Ashmai]

Мерси огромный за фото, вечером займусь платкой. Остальное вроде бы в норме. По окончании отпишусь))) А фото такие потому как самртфоном фоткал.)))

[dvm99]

Пиво отмой обязательно! Прям прополощи обе платы в воде и просуши на батарее...

[Ashmai]

Ага))) Уже )))

[NikolayZ]

Опередили с фото Удачи восстановить.

[Ashmai]

Опередили с фото Удачи восстановить.

Спасибо ))) будем стараться, хотя от доп фото не откажусь, провода по цветам немного отличают от моих. чем больше вариантов тем лучше )))

[NikolayZ]

Ок, тогда жди понедельника вечер.

[dvm99]

провода по цветам немного отличают от моих.

Может быть и такой момент... У нас с тобой моторы разные... В зависимости от комплектации бывают различия.
Но если ты пишешь, что именно немного , то как правило цвета совпавших проводов идут в одни и те же места.
Отпавшие провода совпадают с моими? Если да, то смело их впаивай по моим фоткам.
ЗЫ
Кстати, чем чёрт не шутит...
На одной из моих фоток есть номер платы. Он сопадает с твоим?

[Ashmai]

провода по цветам немного отличают от моих.

Может быть и такой момент... У нас с тобой моторы разные... В зависимости от комплектации бывают различия.
Но если ты пишешь, что именно немного , то как правило цвета совпавших проводов идут в одни и те же места.
Отпавшие провода совпадают с моими? Если да, то смело их впаивай по моим фоткам.
ЗЫ
Кстати, чем чёрт не шутит...
На одной из моих фоток есть номер платы. Он сопадает с твоим?

Номера плат совпадают, два из трех проводов совпали, а вот третий у тебя желтый с белым, а у меня черный с белым.

[Ashmai]

Ок, тогда жди понедельника вечер.

Ок. Жду фоток.
