Глохнет на холостых.

[olsi]

Да, диагностика на 80% выполнена, проводка осталась...

точнее , на 20% ))) остался самый гемор !!! )))
щас погляжу, прав ли вова3 и olsi

ПС.

Прав совершенно, 57-й пин , так и есть...это масса сигнальная датчиков.Силовых питаний туда приходить не может, стабилизированных 5В питаний с датчиков, упавших прямо на массу тоже не хватит(тут с Вовой поспорю, хотя зуб на 100% не дам), чтобы чего-то там выжечь, НО!!! Лямбды могли закоротить своим силовым обогревом на эту цепь - у тока подогрева вполне хватит силы спалить эту дорожку. Предлагаю копать в эту сторону. ВОван - напрягись, вспомни, замкнуло в тот раз 5В от датчиков или что-то посерьезнее?

ТОже думаю датчики звонить не имеет смысла, если у них 5вольтовое питание. А вот слямбдами какой то колхоз присутствует. Какие то скрутки стоят на проводах идущих от разъемов БУ, именно лямбды.

Наверное нужно поотключать лямбды и проверить их подогревы в первую очередь.

[montero479]

В скрутках наверное электронные обманки впаяны.А на каких колхоз на задних?

[olsi]

обманки врядли, иначе бы чек не загорался на обрыв подогрева, у меня ошибки были по всем 4м лямбдам, я их все 4 и поменял.

[Lukich111]

Прозвон по нагреву лямбд на этот 57-й пин.
Потом откусите их нахрен чтобы исключить замыкание, только с возможностью потом все восстановить.

[olsi]

Слева поплавленый проводок, и собственно весь колхоз.



З.Ы Кто то возможно узнал свою работу??? Не хватит смелости признаться???
Во имя чего всё это было???

[Lukich111]

ЭТО НЕ Я!!!
возможно, боролись с ошибками по лямбде, хотя смысл мне не ясен.

[olsi]

Вобщем насчет 80% погорячился, всё гораздо увлекательнее...

Решил получше осмотреть всё и нашел какую-то кишку с разъемом в поролоне, который никуда не идет, в нем пучек красных проводов и несколько черных. Там же где и ЭБУ, только глубже. Пришлось вскрывать, т.к изоляция поплавлена была.
С торца какие то пластины с контактами в него втыкаются, кстати что это такое, что за разъем??

Провода поплавлены все, слиплись, не без труда их разлепил, несколько проводов были лишены изоляции.

Кстати, как разлепил провода на нем, перестал гореть предохранитель 20A под капотом...

[Dimix]

Пипец... Хорошо что не загорелся!

[Lukich111]

это т.н. junction connection - соединительный разъем электропроводки. В мануале в разделе 70-80 указаны месторасположение ,цвет разъема и кол-во пинов - можно попробовать определить , что куда.
Это С-19 (J/С-(5))

[olsi]

Судя по рядам и перемычкам, похоже на него, спасибо... Буду рыть дальше...

Что такое MFI SYStem?



Чует мое сердце БУ почах...

[Lukich111]

Multipoint Fuel Injection (system) - впрыск по-нашему, остальное Diesel или Carburettor. Судя по достаточно небольшому букету ошибок - БУ жив пока.

[olsi]

Судя по одному цвету проводов, и перемычкам - красные "раздают" +12 вольт с этого разъема, а черные массу?

Потому как с фьюза 20А, на 12 провод J/С5 как раз приходит 12 вольт. И если его коротнуть на массу как раз фьюз и сгорает, падла...

[Lukich111]

яя, натюрлих!!!

[olsi]

Lukich111 спасибо за подсказки.

А где J\C4 находится, что-то не могу его найти, по схеме он такой же как J\C5. Но визуально такого же обнаружить пока не удалось.

Есть у меня к нему претензии тоже

[Lukich111]

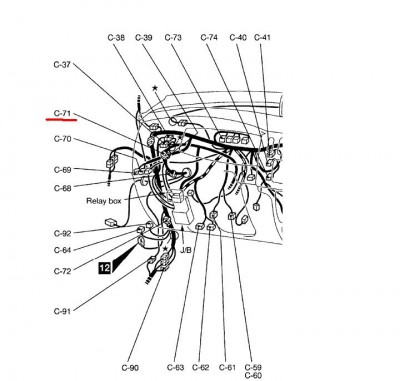

с левой стороны торпеды, от резиновой заглушки в моторный отсек вверх, к панели приборов, там судя по схеме , два коннектора, с-71 и с-73, вот с-71-то что надо. в файле PHJE9810_C_PAJERO_SPORT_2002_EW_2.pdf на стр.16

[SNOOPER]

Вот тут.

[olsi]

Вобсчем разлепил все слипшиеся провода, предохранитель не горит, попробовал скинуть датчик распреда и крутанул - чек загорелся, может блок управления все же рабочий???

Но не заводится. Вывернул свечи - они мокрые и черные. Всего месяц назад были новые . Может изза мокрых свечек не схатывало??

Протестировать ELM327 пока тоже не получилось.

Вместе с BlueSoleil ScanMaster работать не хочет.
Как только удаляю BlueSoleil - ScanMaster начинает работать.
Один раз винда увидела эту примочку, потом хоть у бей не видит, телефон видит а винда не видит, сцукко...
Как правильно это сделать? Где почитать? В комплекте есть ПДФ но ничего не понятно, всё просто и не работает.
На диске вообще программ каких то дочерта - какие использовать не понятно.

И что эти светодиоды означают. У меня горит только POWER, OBD не горит, PC тоже, хотя при включении моргают все.


Вобщем пока не разобрался как ее подключать, лучше бы USBшную взял.

[Dimix]

ты с комуникатором или ноутом?

[olsi]

Ноут у меня, Windows7

[Dimix]

на почту попытался кинуть но что-то ругается..
ставь эту ScanMaster-ELM
