Проверка передних и замена всех подушек кузова (решено)

Сообщение JJB » 17 апр 2012, 11:09

На днях поднимая машину на домкрате заметил вот что:
Итак - машина стоит на колесах, подушка выглядит так:
Поднимаю левую переднюю сторону машины подкатным домкратом:
Происходит вот что:
Как выяснилось - это критический износ подушки.
Так как фото "живых" подушек без лифтинга никто не выложил, и тут мои заказанные пришли - выкладываю сам фото после замены + отчет.
1. Диагностика - поднимаем машину (как на 2 фото темы) - зазора между рамой и подушкой быть не должно. Если зазор есть, тогда подушки однозначно менять.
2. Визуально смотрим (не разбирая ничего) - жива ли нижняя большая шайба, можно пассатижами попробовать её сломать/согнуть - сгнившая будет легко гнуться, целая будет прочной (у меня была целой).
3. Вычищаем тонну грязи в которой прячется головка болта. Заливаем очищенную головку с шайбой сверху и его резьбу с гайкой снизу жидким ключом (я лил WD-40).
4. Заказываем: подушку верхнюю MR 521258, нижнюю MB 513386, втулку (она 100 % сгнившая) MB 115176 (проще выточить у токаря - у нас не возят, спасибо Андрей (не знаю твой ник на этом форуме) - за так сделал две втулки), вероятно шайбу (тоже наверное проще у токаря). Пока ждем заказ ежедневно заливаем болт жидким ключом.
5. Когда заказ пришел, не снимая колесо (надо только его вывернуть внутрь машины, хотя если не лень - можно снять), не поднимая машину, откручиваем гайку снизу - нужна головка на 14, удлинитель для неё и ключ на 14 держать головку болта, желательно с помощником, одному тяжело раскорячиться - колесо мешает. Открутив гайку вынимаем болт, снимаем все шайбы, обстукиваем, чистим их, мажем преобразователем ржавчины и мовилем. Приподнимаем машину (как на фото вверху) и вынимаем старую верхнюю подушку. Сравниваем размер новой и старой - у меня была разница в высоте процентов 30. Затем, предварительно протерев посадочное место и брызнув ВД-шкой, чтоб скользила, вставляем новую подушку. Тут опять нужен помощник - монтировкой увеличить зазор между рамой и кузовом. Вставляем новую втулку (желательно окунув её в мовиль, дабы больше не гнила) в новую нижнюю подушку, затем в верхнюю, вставляем болт с шайбами, закручиваем гайку от души. На все про все - час времени.
Вот как не должно быть и как должно стать (машина в обоих случаях на домкрате как на 2 фото темы):

Если втулки заказывать у токаря: - заказываете 8 штук 16х10,5х58 (расшифровываю - наружный диаметр 16, внутреннее отверстие 10,5, длина 58 мм) и 2 штуки 16х10,5х63 мм. Снаружи скажите обработка "чисто".

Итак начинаем менять подушки, выкладываю фото практически онлайн-).
Как правильно описал KVV.65 на 12 странице, ориентируясь на его отчет начинаем:
По передним всё понятно из изложенного выше.
Второй ряд, для доступа к головке болта - необходимо снять накладки порогов и крышки, закрывающие электрику - вот фото:
Третий ряд, для доступа к головке болта - накладки порогов и нижняя часть накладки средней стойки, снимается отгибанием со стороны передней или задней двери - вот фото:
Четвертый ряд - заглушка под домкратом, необходимо поднять подушку заднего сиденья - фото:
Пятый ряд - жесть. Если на разбор салона ушло в общем 20 минут, на багажник час. И собирать еще дольше. Вот багажник в процессе разборки и верхушки болтов (как оказалось можно и не разбирать):
Дорывшись до овальных заглушек придумал хитрость. Чтоб удерживать верхнюю часть болта заднего ряда подушек, багажник не разбирайте. В пластиковом дне левого и правого ящичка, строго по расположению желтого кружочка, вырежьте отверстия, д. 50-60 мм (например коронкой по дереву), этого будет достаточно чтоб сковырнуть пластиковую заглушку и удержать болт (он с консолью, просто держите пальцами). Длина зажигалки зиппо на фото - 56 мм. Потом отверстия заклеите. Поверьте - это проще:
Дальше приступаем к замене. Работы выполняем на ровном полу (машина на колесах). Как точно описал KVV.65 на 12 странице удобнее использовать два гидравлических домкрата, штатный и второй, можно побольше - меньше прокладок деревянных подкладывать.
1. Окручиваем гайки на одной стороне со всех подушек, снимаем нижние стаканчики, шайбы, противовес 4-го ряда, нижние подушки с втулками. Вероятно необходимо снять пластиковую защиту за передними колесами (у меня резиновая - тянется) и защиту заливной горловины бензобака (я не снимал).
2. Поднимаем кузов, установив домкраты в районе второго и четвертого ряда и подобрав нужное количество подкладок под них и брусков над ними. Помощник следит за передним тормозным шлангом - как выпрямился - подъем заканчиваем.
3. Выковыриваем по очереди подушки, чистим верхние стаканы (тяжко), вставляем новые подушки, опускаем сторону.
4. Чистим нижние стаканы (обстукивая молотком), вставляем на место болты, окунаем новые втулки в мовиль, их в новые подушки, вставляем нижние подушки, нижние стаканы (намазав их мовилем), шайбы и гайки, противовес, затягиваем гайки. Болт пятого ряда через отверстие в полике (как писал выше) просто придерживаем пальцем.
5. Повторяем то-же с другой стороной.
6. Собираем салон. Я еще громко матерясь собирал багажник (200000000 винтов, как блин раньше никто не догадался дырку в полике проковырять???), вы - просто заклеиваете дырку в полике.
На все про все в общем (с чаепитиями) ушло 5-6 часов. Минус разборка/сборка багажника - 4 часа, а если + опыт то не более 3 часов-))).
Вот несколько фоток (много не снимал, жалко телефон пачкать было):
Противовес желтого цвета:

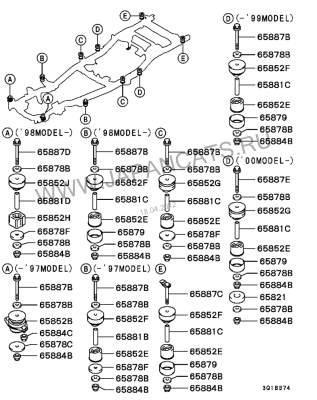

Установочная схема:
Хлам:
Мои подушки:
Машина стала собраннее по ощущению, меньше грохота от наполнения багажника )))....
Ещё. Подрезка втулок - тупая полумера (читайте ниже до конца темы). Подтягивание - бред, поможет только как полумера, и то, только если втулка сгнила на 98 % и начнет собираться в гофру, и, лопнув через 10 км пробега, вызовет перекос болта со всеми вытекающими последствиями.....
Последний раз редактировалось JJB 28 фев 2015, 08:47, всего редактировалось 25 раз.


Евгений. MMS 2000 г.;3 л; 4FA/T; XLS; спойлер+доп. приборы MPS; кожа; аморт., р/демпф.,пружины Tough Dog; лебедка по Подземщику; Multitronics; фаркоп; подогрев зеркал и сидений; Nokian Vatiiva A/T и Dunlop WINTER ICE01; важно:) Kasumi - 218

Аватара пользователя
Dimmm
Сообщения: 9414
Зарегистрирован: 14 янв 2008, 10:44
Двигатель:: 4D56
Мой автомобиль(и):: ослик unlimited :)
Откуда: Питер
Откуда: СПб Ржевка-Купчино
Благодарил (а): 11 раз
Поблагодарили: 51 раз
Контактная информация:

Re: Подушки кузова

Сообщение Dimmm » 17 апр 2012, 11:11

у меня также) давно собираюсь их поменять)
езжу на ослике :)
MМS LTD "грязный" 6G74 был.

Прочистка канализации. Оборудование http://zasorovnet.ru/

Аватара пользователя
<Вавил>
Сообщения: 4152
Зарегистрирован: 06 июн 2010, 07:40
Двигатель:: 6G72
Мой автомобиль(и):: Mitsubishi Montero Sport
Откуда: Волгоград
Откуда: Волгоград
Благодарил (а): 13 раз
Поблагодарили: 88 раз

Re: Подушки кузова

Сообщение <Вавил> » 17 апр 2012, 11:21

Я поменял! Дороговатое удовольствие правда... 10 тыр. подушки и 8 тыр. работа. Все болты ржавые... подушки рваные ... Бррр... Но зато перестал кузов на раме скакать на буераках и кузов поднялся на 1,5 см! Болтики, шаёбочки всё новое! Теперь всё к бодику готово!
maxxis 265\75\R16mt762, пружины ТЛК80, переставлены торсионы, чистый ЕГР, ШЕРИФ 4 листа, доп. радиатор и вентилятор АКПП и масла движки, выкинут катализатор и ВСЕ стабилизаторы, шнорк
Все на D2 https://www.drive2.ru/r/mitsubishi/576735/

Аватара пользователя
Dimmm
Сообщения: 9414
Зарегистрирован: 14 янв 2008, 10:44
Двигатель:: 4D56
Мой автомобиль(и):: ослик unlimited :)
Откуда: Питер
Откуда: СПб Ржевка-Купчино
Благодарил (а): 11 раз
Поблагодарили: 51 раз
Контактная информация:

Re: Подушки кузова

Сообщение Dimmm » 17 апр 2012, 11:34

<Вавил> писал(а):Я поменял! Дороговатое удовольствие правда... 10 тыр. подушки и 8 тыр. работа. Все болты ржавые... подушки рваные ... Бррр... Но зато перестал кузов на раме скакать на буераках и кузов поднялся на 1,5 см! Болтики, шаёбочки всё новое! Теперь всё к бодику готово!
какие 10 тысяч подушки)))) откуда такие цены? нафиг их все менять?)

болты у меня при бодике меняные)))

при таких ценах можно бодик было сделать бесплатно)))
езжу на ослике :)
MМS LTD "грязный" 6G74 был.

Прочистка канализации. Оборудование http://zasorovnet.ru/

Аватара пользователя
JJB
Сообщения: 682
Зарегистрирован: 14 дек 2011, 10:31
Двигатель:: 6G72
Мой автомобиль(и):: Montero Sport, Rav4
Откуда: Казахстан, Астана
Благодарил (а): 36 раз
Поблагодарили: 61 раз

Re: Подушки кузова

Сообщение JJB » 17 апр 2012, 14:50

Так возвращаясь к моему вопросу :) . Зазора то на новых подушках нет когда с домкратом?Решено
Последний раз редактировалось JJB 11 фев 2015, 09:33, всего редактировалось 1 раз.
Евгений. MMS 2000 г.;3 л; 4FA/T; XLS; спойлер+доп. приборы MPS; кожа; аморт., р/демпф.,пружины Tough Dog; лебедка по Подземщику; Multitronics; фаркоп; подогрев зеркал и сидений; Nokian Vatiiva A/T и Dunlop WINTER ICE01; важно:) Kasumi - 218

Аватара пользователя
SapSet
Сообщения: 405
Зарегистрирован: 08 дек 2010, 15:32
Двигатель:: 6G72 24V
Мой автомобиль(и):: MMC Pajero IV 3.0 Араб 2008 год
Откуда: Риддер
Благодарил (а): 49 раз
Поблагодарили: 6 раз

Re: Подушки кузова

Сообщение SapSet » 17 апр 2012, 16:39

JJB писал(а):Так возвращаясь к моему вопросу :) . Зазора то на новых подушках нет когда с домкратом?
Мужики что скажите? под замену их или нет? И есть ил у кого мануал как их менять и как можно проверить все остальные подушки?

Аватара пользователя
JJB
Сообщения: 682
Зарегистрирован: 14 дек 2011, 10:31
Двигатель:: 6G72
Мой автомобиль(и):: Montero Sport, Rav4
Откуда: Казахстан, Астана
Благодарил (а): 36 раз
Поблагодарили: 61 раз

Re: Подушки кузова

Сообщение JJB » 17 апр 2012, 17:29

В легионовском мануале только виды подушек нарисованы, как проверять и менять там ничего нет. Визуально замена не сложная операция - конкретнее можно прочитать у лифтеров (хотя я бы менял вначале левую затем правую сторону, а не как они все сразу).Решено
Последний раз редактировалось JJB 11 фев 2015, 09:34, всего редактировалось 1 раз.
Евгений. MMS 2000 г.;3 л; 4FA/T; XLS; спойлер+доп. приборы MPS; кожа; аморт., р/демпф.,пружины Tough Dog; лебедка по Подземщику; Multitronics; фаркоп; подогрев зеркал и сидений; Nokian Vatiiva A/T и Dunlop WINTER ICE01; важно:) Kasumi - 218

Аватара пользователя
Giovanny
Сообщения: 219
Зарегистрирован: 20 ноя 2011, 16:27
Двигатель:: 6G72
Мой автомобиль(и):: Pajero Sport 2006
Откуда: Новосибирск
Откуда: Новосибирск
Благодарил (а): 4 раза
Поблагодарили: 9 раз

Re: Подушки кузова

Сообщение Giovanny » 17 апр 2012, 18:24

Вчера, тож у себя такое заметил при переобувании... Со обеих сторон одинаковая картина.
MPS 3.0 АКПП 2006 продан
Suzuki Jimny Wide АКПП 1998

Аватара пользователя
SapSet
Сообщения: 405
Зарегистрирован: 08 дек 2010, 15:32
Двигатель:: 6G72 24V
Мой автомобиль(и):: MMC Pajero IV 3.0 Араб 2008 год
Откуда: Риддер
Благодарил (а): 49 раз
Поблагодарили: 6 раз

Re: Подушки кузова

Сообщение SapSet » 18 апр 2012, 06:55

Мужики может это нормально? Просто не могу понять это её рабочее состояние или просто она уже померла? Ведь по логике у неё не должно быть зазора? Админы может кто подскажет?

Аватара пользователя
JJB
Сообщения: 682
Зарегистрирован: 14 дек 2011, 10:31
Двигатель:: 6G72
Мой автомобиль(и):: Montero Sport, Rav4
Откуда: Казахстан, Астана
Благодарил (а): 36 раз
Поблагодарили: 61 раз

Re: Подушки кузова

Сообщение JJB » 18 апр 2012, 08:49

Чувствую это военная тайна. Или все кинулись проверять, заметили зазор и побежали подушки покупать. ::-D:Решено
Последний раз редактировалось JJB 11 фев 2015, 09:34, всего редактировалось 1 раз.
Евгений. MMS 2000 г.;3 л; 4FA/T; XLS; спойлер+доп. приборы MPS; кожа; аморт., р/демпф.,пружины Tough Dog; лебедка по Подземщику; Multitronics; фаркоп; подогрев зеркал и сидений; Nokian Vatiiva A/T и Dunlop WINTER ICE01; важно:) Kasumi - 218

Аватара пользователя
<Вавил>
Сообщения: 4152
Зарегистрирован: 06 июн 2010, 07:40
Двигатель:: 6G72
Мой автомобиль(и):: Mitsubishi Montero Sport
Откуда: Волгоград
Откуда: Волгоград
Благодарил (а): 13 раз
Поблагодарили: 88 раз

Re: Подушки кузова

Сообщение <Вавил> » 18 апр 2012, 13:20

У меня нет такого, а до замены было. Причём на хороших неровностях кузов даже покачивался на раме, по характерному постукиванию в подушках было слышно. Процедура замены весьма и весьма геморная, связана со срезанием и высверливанием болтов, потому что закисшие они у меня были намертво. И кстати, при бодике же родные опоры не убираються, а к ним проставки доставляют. Поэтому как я понимаю гнилые и рваные родные подушки для бодика всё равно менять.
maxxis 265\75\R16mt762, пружины ТЛК80, переставлены торсионы, чистый ЕГР, ШЕРИФ 4 листа, доп. радиатор и вентилятор АКПП и масла движки, выкинут катализатор и ВСЕ стабилизаторы, шнорк
Все на D2 https://www.drive2.ru/r/mitsubishi/576735/

Аватара пользователя
alex782010
Сообщения: 378
Зарегистрирован: 27 сен 2010, 09:16
Двигатель:: СRDI
Мой автомобиль(и):: Hundai Grand Starex CVX АКПП 2WD
Откуда: Лыткарино
Благодарил (а): 15 раз
Поблагодарили: 9 раз
Контактная информация:

Re: Подушки кузова

Сообщение alex782010 » 18 апр 2012, 13:41

Ну если у большинства зазор в подушках то какие надо покупать?
Чёта как то цены на болтики совсем не гуманны может подобрать на рынке.
Вложения
Montero Sport ПРОДАН
Opel Zafira Б
Почувствуй себя вездеходом - выпей водки и стань полно приводным!

Аватара пользователя
JJB
Сообщения: 682
Зарегистрирован: 14 дек 2011, 10:31
Двигатель:: 6G72
Мой автомобиль(и):: Montero Sport, Rav4
Откуда: Казахстан, Астана
Благодарил (а): 36 раз
Поблагодарили: 61 раз

Re: Подушки кузова

Сообщение JJB » 18 апр 2012, 13:51

ВД-40 и прочие жидкие ключи всем в помощь! главное не торопиться, дня три-четыре заливать. Поимев до ММС Спейс Рунер я убедился что любой ржавый болт можно открутить. Главное, повторюсь, не торопиться!
Евгений. MMS 2000 г.;3 л; 4FA/T; XLS; спойлер+доп. приборы MPS; кожа; аморт., р/демпф.,пружины Tough Dog; лебедка по Подземщику; Multitronics; фаркоп; подогрев зеркал и сидений; Nokian Vatiiva A/T и Dunlop WINTER ICE01; важно:) Kasumi - 218

Аватара пользователя
900mz
Сообщения: 241
Зарегистрирован: 07 окт 2005, 19:08
Откуда: МО
Благодарил (а): 2 раза
Поблагодарили: 4 раза

Re: Подушки кузова

Сообщение 900mz » 18 апр 2012, 14:09

Да, я думаю что если покупать все через экзист то в копеечку влетишь, наверное проще в любом автомагазине подобрать болты с гайками гораздо дешевле, тем более в экзисте указан размер, а сами подушки и сайленты уже заказывать и я думаю что тогда можно тупо рвать болты которые не открутятся ну а шайбы и втулки подойдут старые
Montero Sport XLS, 2000, 3.0 V6, 4WD 6G72

Аватара пользователя
JJB
Сообщения: 682
Зарегистрирован: 14 дек 2011, 10:31
Двигатель:: 6G72
Мой автомобиль(и):: Montero Sport, Rav4
Откуда: Казахстан, Астана
Благодарил (а): 36 раз
Поблагодарили: 61 раз

Re: Подушки кузова

Сообщение JJB » 18 апр 2012, 15:25

Эх знать бы еще предел износа..... Да и все подушки вроде говорят менять не надо (средние вроде дольше живут). Хотя вроде и рама и кузов жесткие, износ должен идти равномерно. Короче как проверить подушки - пока загадка...... Ждем профессионалов кузовоподушечников -).Решено, менять
Последний раз редактировалось JJB 11 фев 2015, 09:35, всего редактировалось 1 раз.
Евгений. MMS 2000 г.;3 л; 4FA/T; XLS; спойлер+доп. приборы MPS; кожа; аморт., р/демпф.,пружины Tough Dog; лебедка по Подземщику; Multitronics; фаркоп; подогрев зеркал и сидений; Nokian Vatiiva A/T и Dunlop WINTER ICE01; важно:) Kasumi - 218

Аватара пользователя
jiuxo
Сообщения: 1563
Зарегистрирован: 11 окт 2009, 11:08
Двигатель:: педальный
Мой автомобиль(и):: велосипед
Откуда: москва
Поблагодарили: 34 раза
Контактная информация:

Re: Подушки кузова

Сообщение jiuxo » 18 апр 2012, 15:33

8 по 70р, 2 по 120 - имхо недорого

Аватара пользователя
jiuxo
Сообщения: 1563
Зарегистрирован: 11 окт 2009, 11:08
Двигатель:: педальный
Мой автомобиль(и):: велосипед
Откуда: москва
Поблагодарили: 34 раза
Контактная информация:

Re: Подушки кузова

Сообщение jiuxo » 18 апр 2012, 15:41

хотя не, еще надо 2 по 200 и 8 по 300 (хотя можт и все по 200 взять можно). Действительно дороговато.
А если протянуть их лучше не станет?

Аватара пользователя
Barmalei
Сообщения: 1444
Зарегистрирован: 13 окт 2011, 17:55
Двигатель:: 6G72
Мой автомобиль(и):: МПС 2006 GLS 3,0 АКПП V4A515DB
Откуда: Вологодская область
Откуда: 35 регион
Благодарил (а): 168 раз
Поблагодарили: 56 раз

Re: Подушки кузова

Сообщение Barmalei » 18 апр 2012, 22:44

jiuxo писал(а):хотя не, еще надо 2 по 200 и 8 по 300 (хотя можт и все по 200 взять можно). Действительно дороговато.
А если протянуть их лучше не станет?

Тоже подумал про это, попробуйте подтянуть болты, если хватит хода резьбы или подложить снизу под гайку шайб...
МПС 2006 GLS 3,0 АКПП. Удалены: перед. и зад. стаб., абсорбер и задний катализатор. Бодик 5 см, аморт. Tokico E3560 и E2800,зад. пруж. Kayaba RD5962, 285/75R16 DunlopGrandtrek MT2, ComeUp 9 DV

Аватара пользователя
JJB
Сообщения: 682
Зарегистрирован: 14 дек 2011, 10:31
Двигатель:: 6G72
Мой автомобиль(и):: Montero Sport, Rav4
Откуда: Казахстан, Астана
Благодарил (а): 36 раз
Поблагодарили: 61 раз

Re: Подушки кузова

Сообщение JJB » 19 апр 2012, 10:10

Там же втулки? Куда протягивать? Какой-то неправильный злой совет -))).
Последний раз редактировалось JJB 19 апр 2012, 13:09, всего редактировалось 1 раз.
Евгений. MMS 2000 г.;3 л; 4FA/T; XLS; спойлер+доп. приборы MPS; кожа; аморт., р/демпф.,пружины Tough Dog; лебедка по Подземщику; Multitronics; фаркоп; подогрев зеркал и сидений; Nokian Vatiiva A/T и Dunlop WINTER ICE01; важно:) Kasumi - 218

Аватара пользователя
LosGreZ
Сообщения: 16
Зарегистрирован: 27 июн 2011, 11:14
Двигатель:: 6G72
Мой автомобиль(и):: Mitsubishi Pajero Sport 2000 АКПП
Откуда: Москва, СВАО.
Благодарил (а): 1 раз

Re: Подушки кузова

Сообщение LosGreZ » 19 апр 2012, 12:33

Та же история... Честно говоря напрягает... Цена вопроса пугает, как быть... :)

Ответить

Вернуться в «Паджеро/Монтеро Спорт 1996-2008»
