Re: Фары - люстра на экспедиционный багажник

Сообщение Prizrack » 30 авг 2012, 10:17


а вот пайке там не место !! :*NO*:


MPS2.5Td, Body 4см, STT New 33"/12.5 R15(лето), 285/75R16 хакка LT2(зима) ComeUP DS-9.5, Safari Snorkel, доп. бак (~100л)
"А в мире есть такие дороги, куда боятся соваться боги, а мы назло всем стихиям петляем то в рай, то в ад" (с)

Аватара пользователя
Podzemshik
Модератор
Сообщения: 7663
Зарегистрирован: 31 янв 2008, 15:38
Двигатель:: 4D56, 1KD
Мой автомобиль(и):: МПС, ТЛК 150
Откуда: Москва
Откуда: Permoníci
Благодарил (а): 126 раз
Поблагодарили: 411 раз

Re: Фары - люстра на экспедиционный багажник

Сообщение Podzemshik » 30 авг 2012, 10:20

Почему?
А я паял, паяю и буду паять :)
Land Cruiser 150 1KD 3.0 173 лс АКПП ОМЕ 2" ComeUp Cap 9.0s BFG AT KO2 285/60R18 Bridgestone DM-V2 285/65R17 UHF Yaesu 1907

Аватара пользователя
Prizrack
Сообщения: 1443
Зарегистрирован: 24 июл 2008, 09:49
Откуда: Москва
Благодарил (а): 10 раз
Поблагодарили: 7 раз

Re: Фары - люстра на экспедиционный багажник

Сообщение Prizrack » 30 авг 2012, 10:36

ну могу и ошибаться, но мне кажется что соединение мама-папа все же понадежнее будет, в плане устойчивости к вибрации и т.п.
MPS2.5Td, Body 4см, STT New 33"/12.5 R15(лето), 285/75R16 хакка LT2(зима) ComeUP DS-9.5, Safari Snorkel, доп. бак (~100л)
"А в мире есть такие дороги, куда боятся соваться боги, а мы назло всем стихиям петляем то в рай, то в ад" (с)

Аватара пользователя
Nbf
Дикий Админ
Сообщения: 21422
Зарегистрирован: 30 авг 2006, 16:58
Двигатель:: 4D56t, 6B31
Мой автомобиль(и):: Outlander-III Самурай, L200'Беззубик
Откуда: из тех ворот, что и весь народ
Откуда: Москва-Перово; Балашиха-1, Волоколамск
Благодарил (а): 647 раз
Поблагодарили: 814 раз
Контактная информация:

Re: Фары - люстра на экспедиционный багажник

Сообщение Nbf » 30 авг 2012, 10:49

Prizrack писал(а):ну могу и ошибаться, но мне кажется что соединение мама-папа все же понадежнее будет, в плане устойчивости к вибрации и т.п.
Не в этом дело.
"Мягкий" припой, подвластный бытовому паяльнику, начинает саморазрушаться при температурах ниже 35 по Цельсию.
Так что, если машина живет на Югах - никаких проблем с пайкой. А вот на Северах или скрутки/клеммники или твердый припой, но тут уж и оборудование надо сурьезное для пайки.
Павел.
Я не грустный, я трезвый!
______________
L-200, '08, SS, АКПП, 4D56t, Hi-Lift-485, BFG MT 285/75/16, OME+300, все впереди.
P-II, '93, Long, SS, АКПП, 4D56t, БЫЛ ровно 13 лет.

тел. (Ч95)6Ч2ЗО92
Юридические услуги http://www.expertcity.ru

Аватара пользователя
Podzemshik
Модератор
Сообщения: 7663
Зарегистрирован: 31 янв 2008, 15:38
Двигатель:: 4D56, 1KD
Мой автомобиль(и):: МПС, ТЛК 150
Откуда: Москва
Откуда: Permoníci
Благодарил (а): 126 раз
Поблагодарили: 411 раз

Re: Фары - люстра на экспедиционный багажник

Сообщение Podzemshik » 30 авг 2012, 10:51

Пайка неразъемная, а в плане вибрации все отлично!

Например, клеммы на лебедочных проводах я припаял в 2009 году, меня пугали и страшилки про плохую морозостойкость обычного припоя рассказывали, а до сих пор все великолепно :)
Land Cruiser 150 1KD 3.0 173 лс АКПП ОМЕ 2" ComeUp Cap 9.0s BFG AT KO2 285/60R18 Bridgestone DM-V2 285/65R17 UHF Yaesu 1907

Аватара пользователя
Nbf
Дикий Админ
Сообщения: 21422
Зарегистрирован: 30 авг 2006, 16:58
Двигатель:: 4D56t, 6B31
Мой автомобиль(и):: Outlander-III Самурай, L200'Беззубик
Откуда: из тех ворот, что и весь народ
Откуда: Москва-Перово; Балашиха-1, Волоколамск
Благодарил (а): 647 раз
Поблагодарили: 814 раз
Контактная информация:

Re: Фары - люстра на экспедиционный багажник

Сообщение Nbf » 30 авг 2012, 10:54

Где твоя машина морозы то видела? :)
Павел.
Я не грустный, я трезвый!
______________
L-200, '08, SS, АКПП, 4D56t, Hi-Lift-485, BFG MT 285/75/16, OME+300, все впереди.
P-II, '93, Long, SS, АКПП, 4D56t, БЫЛ ровно 13 лет.

тел. (Ч95)6Ч2ЗО92
Юридические услуги http://www.expertcity.ru

Аватара пользователя
Podzemshik
Модератор
Сообщения: 7663
Зарегистрирован: 31 янв 2008, 15:38
Двигатель:: 4D56, 1KD
Мой автомобиль(и):: МПС, ТЛК 150
Откуда: Москва
Откуда: Permoníci
Благодарил (а): 126 раз
Поблагодарили: 411 раз

Re: Фары - люстра на экспедиционный багажник

Сообщение Podzemshik » 30 авг 2012, 11:52

-35 видела :)

Ко мне была большая очередь с галстуками :)
Land Cruiser 150 1KD 3.0 173 лс АКПП ОМЕ 2" ComeUp Cap 9.0s BFG AT KO2 285/60R18 Bridgestone DM-V2 285/65R17 UHF Yaesu 1907

Аватара пользователя
Nbf
Дикий Админ
Сообщения: 21422
Зарегистрирован: 30 авг 2006, 16:58
Двигатель:: 4D56t, 6B31
Мой автомобиль(и):: Outlander-III Самурай, L200'Беззубик
Откуда: из тех ворот, что и весь народ
Откуда: Москва-Перово; Балашиха-1, Волоколамск
Благодарил (а): 647 раз
Поблагодарили: 814 раз
Контактная информация:

Re: Фары - люстра на экспедиционный багажник

Сообщение Nbf » 30 авг 2012, 11:54

До минус 35 ништяк держит.
Это совсем уж из не пойми чего припой должен быть, что бы прямо в минус 35 рассыпаться.
Но вот, неровен час, шарахнет за 40 - вот тут и возможны глюки, ога.
Павел.
Я не грустный, я трезвый!
______________
L-200, '08, SS, АКПП, 4D56t, Hi-Lift-485, BFG MT 285/75/16, OME+300, все впереди.
P-II, '93, Long, SS, АКПП, 4D56t, БЫЛ ровно 13 лет.

тел. (Ч95)6Ч2ЗО92
Юридические услуги http://www.expertcity.ru

Аватара пользователя
Санечек
Сообщения: 354
Зарегистрирован: 01 ноя 2009, 01:41
Двигатель:: 6G72
Мой автомобиль(и):: Mitsubishi MONTERO SPORT
Откуда: Белгород 31 RUS
Откуда: Белгород 31 RUS
Благодарил (а): 4 раза
Поблагодарили: 12 раз

Re: Фары - люстра на экспедиционный багажник

Сообщение Санечек » 10 окт 2012, 10:37

Пайка была использована для уменьшения использумого пространства, сделав на разъемах, обратно эту панель не воткнешь.
MONTERO SPORT,4AWD,LS,3.0,2003г.,лифт подвески, боди-лифт 5см, BF Goodrich КМ2 285/75/16. Шнорк, лебеда 12000, Бензин,Газ,Спирт,Водород!
http://4x4bel.ru

Аватара пользователя
wildfisher
Сообщения: 640
Зарегистрирован: 20 авг 2009, 12:34
Двигатель:: 6G75
Мой автомобиль(и):: Montero 3
Откуда: Москва, Чертаново
Откуда: Moscow[177], Чертаново
Благодарил (а): 19 раз
Поблагодарили: 6 раз
Контактная информация:

Re: Фары - люстра на экспедиционный багажник

Сообщение wildfisher » 22 апр 2013, 21:44

Внимательно изучаю тему, возникли вопросы, например:
Выводим на крышу 6 плюсовых проводов и массу через герметичный разъем, а вот провода от самих фар коммутируются в какой-то коробке, расположенной на багажнике, чтобы из нее вывести их одним кабелем с ответной частью разъема или как? Описания этого момента что-то нигде не увидел, просветите.
Montero 3, 2005, бампер, лебедка, ToughDog, Cooper STT 285/70R17, СиБи, http://www.osimax.com

Аватара пользователя
Podzemshik
Модератор
Сообщения: 7663
Зарегистрирован: 31 янв 2008, 15:38
Двигатель:: 4D56, 1KD
Мой автомобиль(и):: МПС, ТЛК 150
Откуда: Москва
Откуда: Permoníci
Благодарил (а): 126 раз
Поблагодарили: 411 раз

Re: Фары - люстра на экспедиционный багажник

Сообщение Podzemshik » 22 апр 2013, 22:21

wildfisher писал(а):провода от самих фар коммутируются в какой-то коробке, расположенной на багажнике, чтобы из нее вывести их одним кабелем с ответной частью разъема или как?
Я скрутил, пропаял, одел термоусадку на спаянные жилы, потом общую термоусадку на все в качестве кабельной муфты.
Land Cruiser 150 1KD 3.0 173 лс АКПП ОМЕ 2" ComeUp Cap 9.0s BFG AT KO2 285/60R18 Bridgestone DM-V2 285/65R17 UHF Yaesu 1907

Аватара пользователя
wildfisher
Сообщения: 640
Зарегистрирован: 20 авг 2009, 12:34
Двигатель:: 6G75
Мой автомобиль(и):: Montero 3
Откуда: Москва, Чертаново
Откуда: Moscow[177], Чертаново
Благодарил (а): 19 раз
Поблагодарили: 6 раз
Контактная информация:

Re: Фары - люстра на экспедиционный багажник

Сообщение wildfisher » 23 апр 2013, 17:05

Гм ... если много проводов скручивать, ужос какой-то получится, нет разве? ну даже 6 масс допустим в 1 скрутить ...?
Montero 3, 2005, бампер, лебедка, ToughDog, Cooper STT 285/70R17, СиБи, http://www.osimax.com

Аватара пользователя
LYUBER
Сообщения: 979
Зарегистрирован: 16 апр 2008, 11:42
Двигатель:: СТРОИТЕЛЬСТВО, РЕМОНТ, РЕКОНСТРУКЦИЯ
Мой автомобиль(и):: Pajero Sport
Откуда: Люберцы
Откуда: Люберцы, М.О., Котельнический проезд, д. 15. ГСК "МОТОР"
Благодарил (а): 6 раз
Поблагодарили: 24 раза
Контактная информация:

Re: Фары - люстра на экспедиционный багажник

Сообщение LYUBER » 24 апр 2013, 22:50

wildfisher писал(а):Внимательно изучаю тему, возникли вопросы, например:
Выводим на крышу 6 плюсовых проводов и массу через герметичный разъем, а вот провода от самих фар коммутируются в какой-то коробке, расположенной на багажнике, чтобы из нее вывести их одним кабелем с ответной частью разъема или как? Описания этого момента что-то нигде не увидел, просветите.
Я у себя на багажнике сделал распаячную коробку, а от туда провода разбегаются по потребителям.
Кроме того, если и надо будет снять багажник, то сдесь провода и отсоединятся.
MPSport 2,5тд, Бодик 4, Лифт, ГП 5,285, блок. зад. дифа, SuperSelect, силовой обвес, багажник, МТ 33", СВ, лебедь, люстра..
+П2 2,8ТД, квадр Stels 450, Багги NB Lk500
УАЗ 469 ПРОДАН
Были: П-2, 4 года
Toyota 4-Runner, 6 лет

8-926-544-31-95 ИГОРЬ

Аватара пользователя
Rulit
Сообщения: 784
Зарегистрирован: 25 мар 2009, 13:14
Откуда: Moscow
Контактная информация:

Re: Фары - люстра на экспедиционный багажник

Сообщение Rulit » 25 апр 2013, 07:06

LYUBER писал(а):
wildfisher писал(а):Внимательно изучаю тему, возникли вопросы, например:
Выводим на крышу 6 плюсовых проводов и массу через герметичный разъем, а вот провода от самих фар коммутируются в какой-то коробке, расположенной на багажнике, чтобы из нее вывести их одним кабелем с ответной частью разъема или как? Описания этого момента что-то нигде не увидел, просветите.
Я у себя на багажнике сделал распаячную коробку, а от туда провода разбегаются по потребителям.
Кроме того, если и надо будет снять багажник, то сдесь провода и отсоединятся.
Я аналогично сделал...провода на верх вывел через отверстие в котором антена была и они сразу в коробку клемную выходят. туда же и трубочку для подачи воздуха для дудки....но дуду еще не прицепил....так и живет в пока в бампере
МПС 2007 4D56, силовой обвес(бампера, пороги),калитка, багажник, люстра и 9 фар спереди , лопата,топор,хай джек...275/70/16 гудрич А/Т, зимой BRIDGESTONE Ice Cruiser 5000 275/70/16

Аватара пользователя
wildfisher
Сообщения: 640
Зарегистрирован: 20 авг 2009, 12:34
Двигатель:: 6G75
Мой автомобиль(и):: Montero 3
Откуда: Москва, Чертаново
Откуда: Moscow[177], Чертаново
Благодарил (а): 19 раз
Поблагодарили: 6 раз
Контактная информация:

Re: Фары - люстра на экспедиционный багажник

Сообщение wildfisher » 25 апр 2013, 23:08

Парни, так у вас коробка с релюхами внутри, а снаружи на багажнике еще одна распаячная коробка для коммутации проводов? или коробка с релюхами снаружи?
Montero 3, 2005, бампер, лебедка, ToughDog, Cooper STT 285/70R17, СиБи, http://www.osimax.com

Аватара пользователя
Rulit
Сообщения: 784
Зарегистрирован: 25 мар 2009, 13:14
Откуда: Moscow
Контактная информация:

Re: Фары - люстра на экспедиционный багажник

Сообщение Rulit » 26 апр 2013, 07:15

wildfisher писал(а):Парни, так у вас коробка с релюхами внутри, а снаружи на багажнике еще одна распаячная коробка для коммутации проводов? или коробка с релюхами снаружи?
у меня реле с предохранителями внутри....с правой стороны торпеды за динамиком....снаружи только коробка для коммутации
МПС 2007 4D56, силовой обвес(бампера, пороги),калитка, багажник, люстра и 9 фар спереди , лопата,топор,хай джек...275/70/16 гудрич А/Т, зимой BRIDGESTONE Ice Cruiser 5000 275/70/16

Аватара пользователя
sohondo
Сообщения: 341
Зарегистрирован: 29 ноя 2010, 02:33
Двигатель:: 4D56T
Мой автомобиль(и):: Коротыш 06.93 год, V24-4049983, A/T
Откуда: Чита
Благодарил (а): 7 раз
Поблагодарили: 12 раз

Re: Фары - люстра на экспедиционный багажник

Сообщение sohondo » 06 май 2013, 03:02

Удалил китайскую сигналку, вместо нее внедрил старлайн 91, у него 4 доп.канала имеются. Поставил в разрыв кнопки передней люстры реле и 3 доп.канал с задержкой 30 секунд, в итоге теперь имеем маяк :) Можно с пульта сигналки с расстояния до км по открытой воде включить на берегу верхнюю люстру для поиска машины.

Аватара пользователя
Dizel Man
Сообщения: 4144
Зарегистрирован: 16 янв 2005, 13:23
Двигатель:: 4М41
Мой автомобиль(и):: Mitsubishi Pajero 3, TLC-60, TLC-78, IFA W50
Откуда: МО, Мытищи
Откуда: Мытищи МО
Благодарил (а): 3 раза
Поблагодарили: 158 раз

Re: Фары - люстра на экспедиционный багажник

Сообщение Dizel Man » 24 май 2013, 23:41

......
С уважением, Сергей.

Аватара пользователя
romka
Сообщения: 588
Зарегистрирован: 21 авг 2006, 17:40
Двигатель:: 4M40,
Мой автомобиль(и):: П2 Коротыш
Откуда: Санкт Пертербург
Контактная информация:

Re: Фары - люстра на экспедиционный багажник

Сообщение romka » 01 июл 2013, 17:22

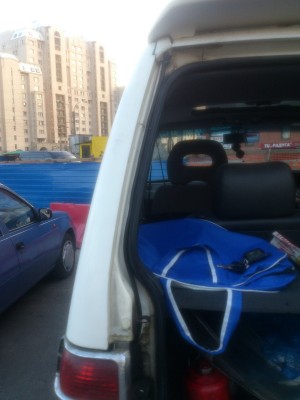

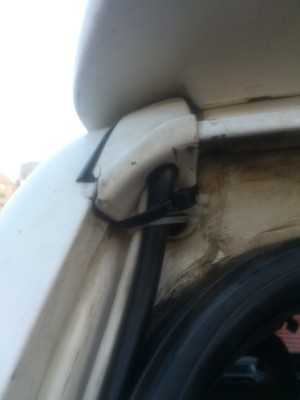

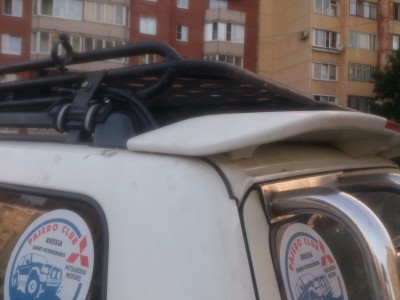

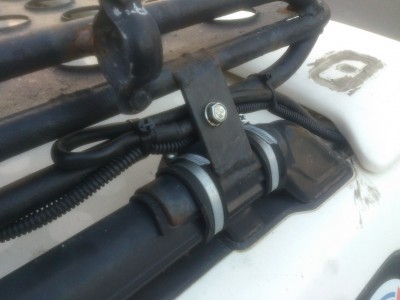

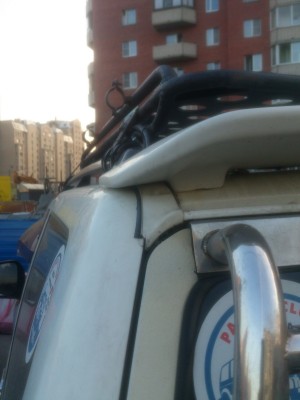

Вот так я вывел проводку на крышу:

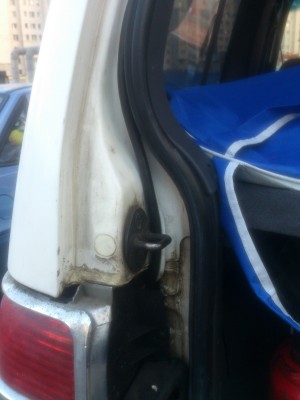

Толстый минусовой прикрутил к направляющему креплению замка задней двери(за фарой), а провода по потолку, далее в задней стойки есть отверстие(за пластиком) опустил в низ и вывел через жгут проводки задней фары, далее поднял вверх и вывел на крышу(на фото видно).
Вложения
П2 коротыш 94/4M40/АКПП/BFGoodrich M/T Km2 33 12.5 R15, Лебёдочка

Аватара пользователя
трёхсотый
Сообщения: 1101
Зарегистрирован: 17 фев 2012, 13:23
Двигатель:: 6G74 SOHC
Мой автомобиль(и):: Montero Sport 2002
Откуда: ЮАО Москва
Благодарил (а): 75 раз
Поблагодарили: 46 раз

Re: Фары - люстра на экспедиционный багажник

Сообщение трёхсотый » 26 авг 2013, 00:46

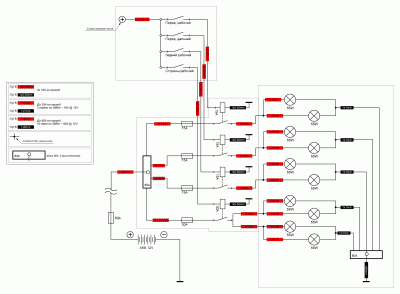

Глядите, какую красивую схемку нарисовал :8-): Осталось купить красивые тумблеры с подсветочкой, и можно потихоньку собира-а-ать... :*WRITE*:
Montero Sport, 2002, 3.5л + ГБО, СБ, 33"AT Duratrac, SW9500, линзы, нелинейка 5-0, ToughDog, зад Патруль, люстра, бампера МШУ.
8(926)7ЗЗ-0007 Илья.
