Опасность: Отключатели массы на плюсовом проводе лебедки.

[Podzemshik]

АХТУНГ!!!
Берем вот такую штуку:

Вот купил девайс от камаза 12v
Отключатель массы - класная штука
Черный чехол - это насамом деле кнопка ручного включения и выключения.

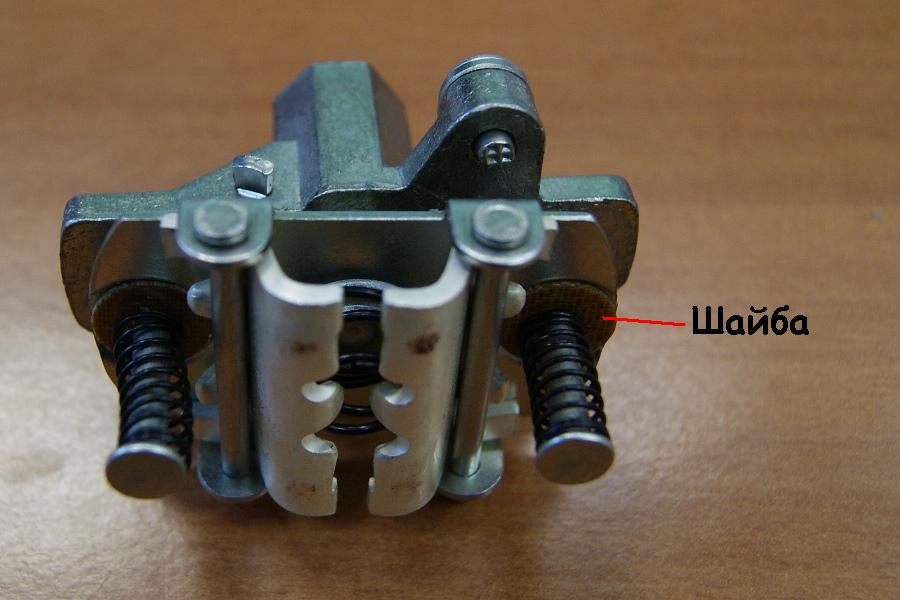

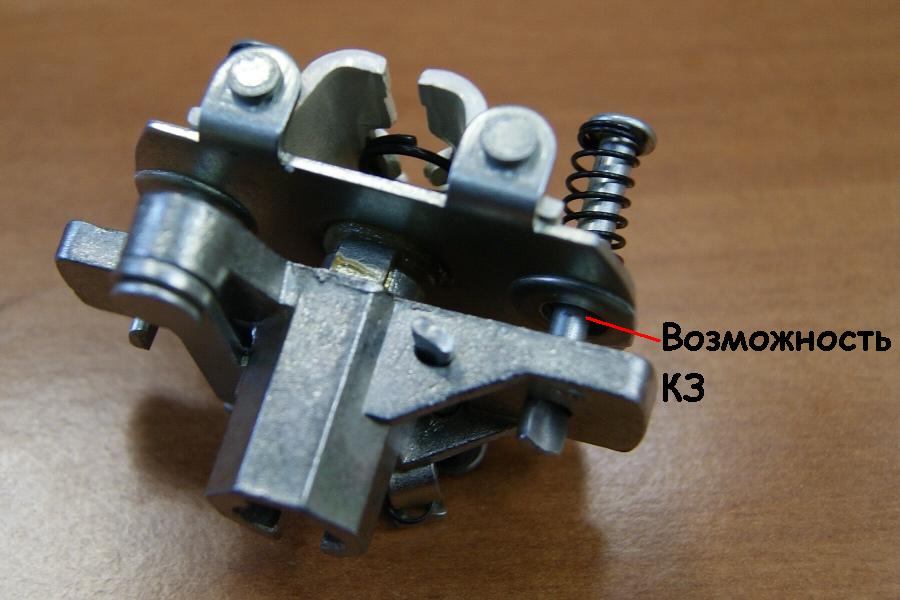

Развинчиваем ее, достаем подвижный контакт с защелкой и видим, что пластина, на которой расположены подвижные контакты, изолирована от массы двумя тонкими шайбочками, которые сидят в небольших углублениях, в которые они вдавлены пружинками. Если шайбу перекосит, и она выскочит из углубления, то подвижная пластина замкнется с направляющим пальцем. Я надеюсь, что все понимают опасность короткого замыкания силовых проводов. Предохранителей тут нет, автомобильный аккумулятор дает огромный ток. Это очень серьезно.

Этот агрегат спроектирован как размыкатель массы, и при установке на провод массы он отлично справляется со своими обязанностями.
Но при использовании его в качестве размыкателя плюса, его надо крепить к автомобилю через диэлектрическую пластину, и корпус размыкателя заизолировать. Если внутри шайба соскочит, на корпусе размыкателя появится плюс, надо устранить возможность замыкания на массу каким-нибудь металлическим предметом.

[drcham]

У меня стоит размыкатель от WARN. К нему штатно дают пластмассовую прокладку под место крепления. Т.Е. он никак не должен соприкасаться с кузовом.

[Alessandro]

Этот выключатель сделан для отключения минусового провода со всеми вытекающими. а зачем на лебёдке вырубать + ? может как и положено вырубать минус?

[drcham]

Положено именно +. Минус на ней можно вырубить только открутив от автомобиля.

[wildfisher]

Такой размыкатель надо ставить через диэлектрическую пластину, и корпус размыкателя заизолировать. Если внутри шайба соскочит, на корпусе размыкателя появится плюс, надо устранить возможность замыкания на массу каким-нибудь металлическим предметом.

Дим, какие есть идеи, чем весь корпус заизолировать? Верхний цилиндр еще понятно - можно что-нибудь натянуть (термоусадку и т.п.), но нижняя часть неровная ... кроме как тупо обмотать изолентой ничего в голову не приходит... ну или в коробку какую-то (типа электромонтажных) весь размыкатель запихивать, но учитывая его собственные размеры места под капотом все меньше остается ...

Может просто забить на дистанционное управление и поставить какой-нибудь чисто механический размыкатель?
В качестве чисто дистанционного размыкателя вроде народ еще ставит реле Gruner см. http://www.land-cruiser.ru/Forum/index. ... 2501&st=75 , http://shushara.ru/uaz/lebedka.php

[марсель]

не нужно полностью изолировать этот выключатель!. достаточно лишь его крепить на диэлектрическую пластину. а пластину к кузову. чтоб не было прямого контакта включатель - кузов. все.

[Дёма]

А почему предохранитель не поставить?

[марсель]

1) токи лебедки очень большие. предохранитель нужен большой.
2) смысл полумеры, когда сам выключатель в принципе опасен при неправильном его использовании.
3) вот закоротил он. вышиб пред. лебед обесточена. а нужно "ехать".....
вот чтоб исключить такие ватные ситуации нужно просто его грамотно смонтировать. как - описал выше. через диэлектрик. все. пред не нужен. кз исключено. дажи при перекосе прокладочек тех все равно все будет безпасно работать.


а можно просто вместо этого выключателя использовать соленоид как на лебедки ставят. при необходимости подаешь на него питание, он включает силу на лебед, дальше можно лебедиться. выключил маленький тумблер, соленоид отключился, ледеб обесточена.

[brains]

Через текстолит крепить его.

[МШУ]

Минус на ней можно вырубить только открутив от автомобиля.

ВЛАДИМИР! 5+
не в бровь ,а в глаз!

[wildfisher]

Через текстолит крепить его.

Нашел кусок оргстекла - оно прокатит? В смысле, как оно к морозам/жаре относится - не треснет?

[Podzemshik]

От вибрации может треснуть. При резке и сверлении оргстекла трещины начинаются, и по ним может дальше пойти. Лучше всего текстолит.

[wildfisher]

От вибрации может треснуть. При резке и сверлении оргстекла трещины начинаются, и по ним может дальше пойти. Лучше всего текстолит.

А где его берут? На стройрынке бывает?

Меня реально некоторые вещи ставят в тупик, например прочитав рекомендацию использовать в качестве тросогасителя кусок пожарного рукава я задумался где народ берет пожарные рукава и ничего не придумал Не зря столько пожаров в стране было , потому что жыперы пожарные рукава на тросогасители растащили

[Podzemshik]

А где его берут? На стройрынке бывает?

Из всяких старых советских аппаратов например ::-):

Меня реально некоторые вещи ставят в тупик, например прочитав рекомендацию использовать в качестве тросогасителя кусок пожарного рукава я задумался где народ берет пожарные рукава и ничего не придумал

Тырят в подъездах

[wildfisher]

А где его берут? На стройрынке бывает?

Из всяких старых советских аппаратов например ::-):

Чо-то мне кажется в бытовых аппаратах он все же недостаточной толщины был чтобы эту тяжелую фигню закрепить.

[Podzemshik]

Чо-то мне кажется в бытовых аппаратах он все же недостаточной толщины был чтобы эту тяжелую фигню закрепить.

Я не говорил, что аппараты бытовые ::-):

[Prizrack]

Меня реально некоторые вещи ставят в тупик, например прочитав рекомендацию использовать в качестве тросогасителя кусок пожарного рукава я задумался где народ берет пожарные рукава и ничего не придумал Не зря столько пожаров в стране было , потому что жыперы пожарные рукава на тросогасители растащили

не поверишь, в магазинах пожарной техники, благо сейчас этих магазов как грязи

[wildfisher]

не поверишь, в магазинах пожарной техники, благо сейчас этих магазов как грязи

А там кусками продают или метров 50 сразу? ::-):

[марсель]

покупал для работы 25 метров около 2 тр вроде. (про пожарный рукав)

про "прокладку-передник" - можно пвх или другой тягучий пластик использовать. можно толстую резину - брызговик от камаза или транспортерку.... да много чего.... хоть кусок пластиковой канистры..

[wildfisher]

покупал для работы 25 метров около 2 тр вроде. (про пожарный рукав)

25м - это конечно весь трос можно через него пропустить ::-): , но жаба задушит

про "прокладку-передник" - можно пвх или другой тягучий пластик использовать. можно толстую резину - брызговик от камаза или транспортерку.... да много чего.... хоть кусок пластиковой канистры..

Да, вспомнил, есть старая разделочная доска из как раз "упругого" пвх ...

Кстати, обнаружил что СОАТЭ выпускает как минимум 2 выключателя массы:
Обозначение: 1312.3737
Установка - под капотом.
Предназначение - дистанционное выключение аккумулятора автомобиля.
Применение: ЗИЛ 12В, 50А (О - общеклиматическое исполнение) для ЗИЛ-5301, ЗИЛ-4331 - дистанционный с защитой от неверного подключения
Аналог: 49.3710
Вес, кг: 1.000
Технические характеристики
Номинальный рабочий ток 50 А.
Номинальное рабочее напряжение 12 В.
Габаритные размеры 160х102х80 мм
Присоединительные размеры:межцентровое расстояние по крепежным отверстиям кронштейна 86 мм.
http://soate.ru/catalog/product.php?id=47
и
Обозначение: 1300.3737
Дистанционный, малогабаритный, для легковых и грузовых автомобилей взамен ВК861.
Применение: Дистанционный, малогабаритный. 12В, 50А автомобили, тракторы (УХЛ - для умеренно-холодного климата)
Аналог: ВК861
Вес, кг: 1.000
Технические характеристики
12В, 50А
http://soate.ru/catalog/product.php?id=122

у меня второй, правда подозреваю, что первый внутри такой же ... хотя с другой стороны - первый стоит дороже ..
