Замок двери багажника (фотоотчет).

Сообщение daos » 03 фев 2010, 16:01

Вообщем, тем была куча и дабы прекратить баян, позволю себе (если сообщество не против) выложить фотоотчет профилактики замка задней двери. Вроде не было...

Предисловие.
На выходных были морозы и я по дурости открыл пятую дверь, закрыть так и не смог, ручка залипла и болталась редиска. :mad: Вообщем попрыгав с бубном(очень спешил забрать малого) дверь была безвозвратно закрыта. ](*,)
Собравшись духом и выбрав чуток свободного времени пошел я в гараж.. :-k

Суть.

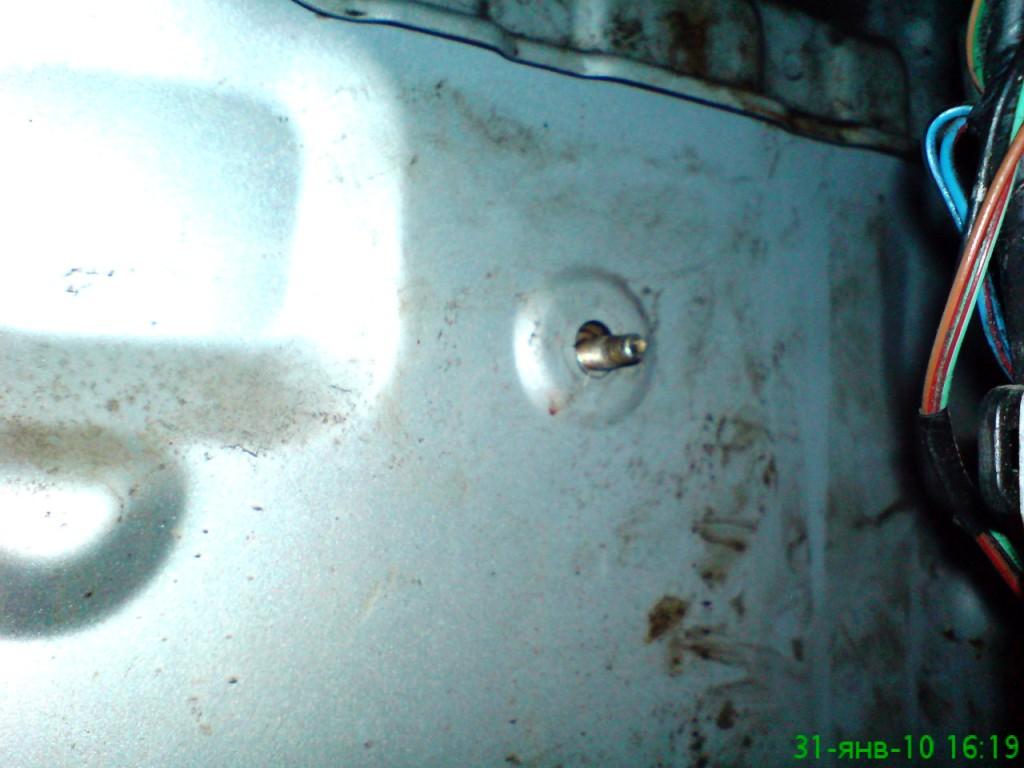

Залезаем в багажник (благо места валом) и откручиваем два шурупа на крышке верхнего стопа, снимаем крышку. Видим фото1.
фото1

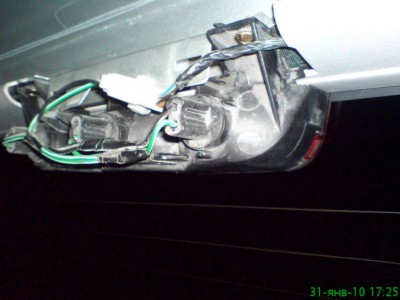

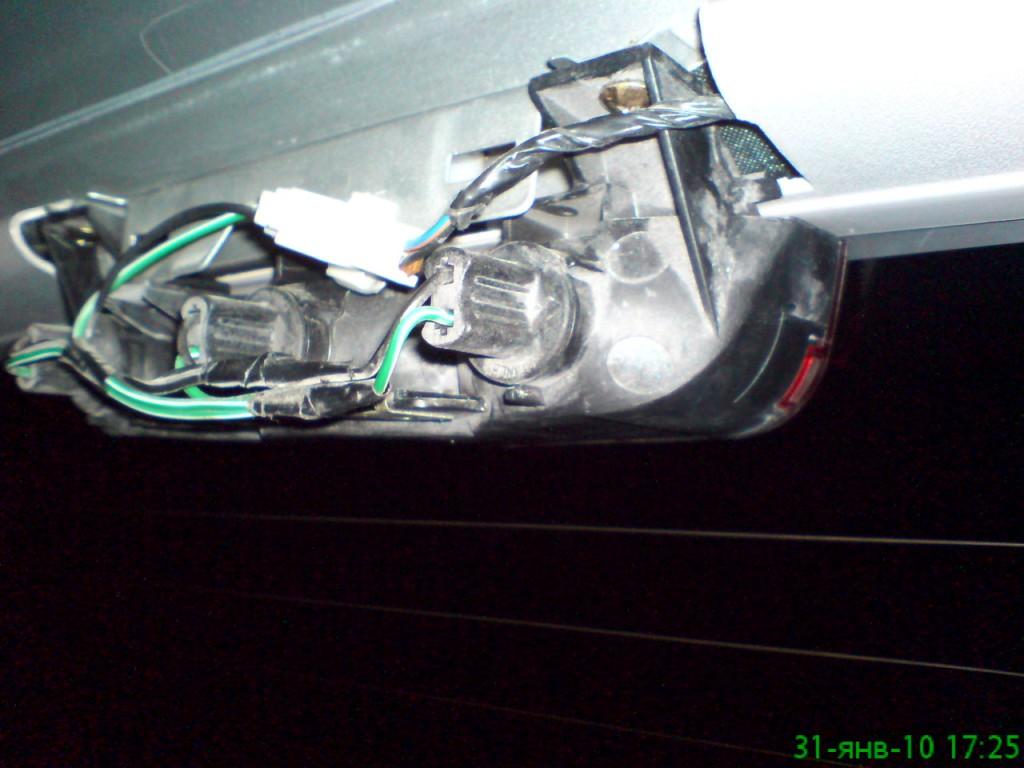

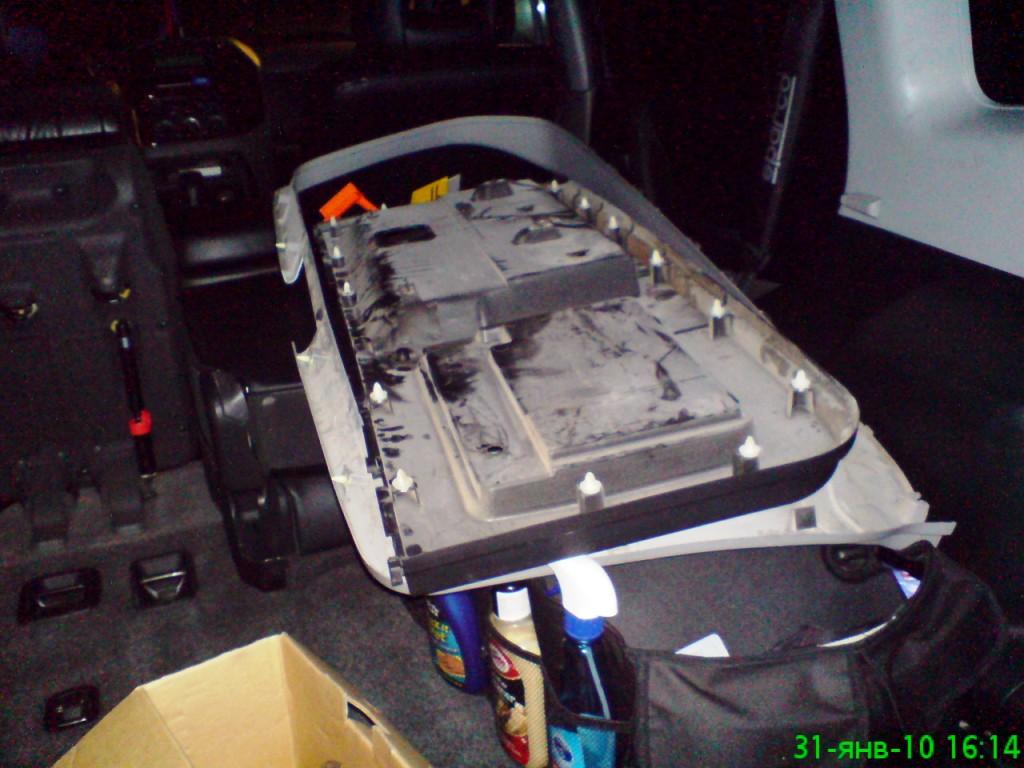

Откручиваем снова два шурупа и отщелкнув провода, снимаем стоп. Далее откручиваем два винта на внутренней ручке пятой двери. Теперь отщелкиваем клипсы на пластиковой рамке окна багажника. Верхнюю часть тянем вниз к полу, нижнюю на себя.
Дальше откручиваем чемодан без денег, зато с инструментом :-" . там две пластиковые крутилки сверху, нижние гайки откручивать НЕ НАДО. Просто вытаскиваем вверх чемодан. Фсе, терь отчпокиваем нижнюю панель багажника, по кругу тянем на себя. Я помогал плоской отверткой обмотаной изолентой. O:)

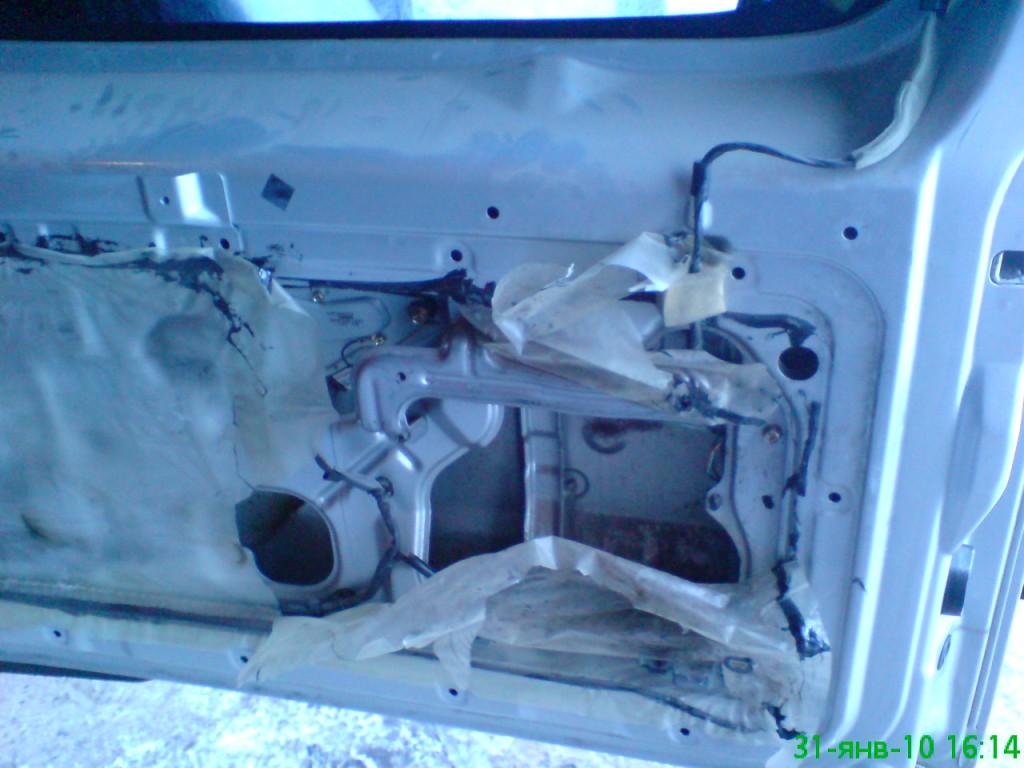

Видим фото2.
фото2

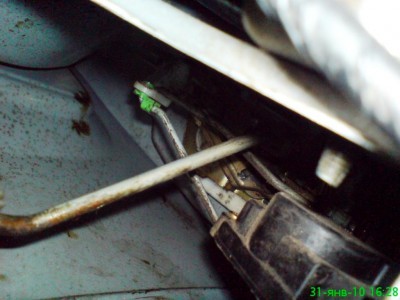

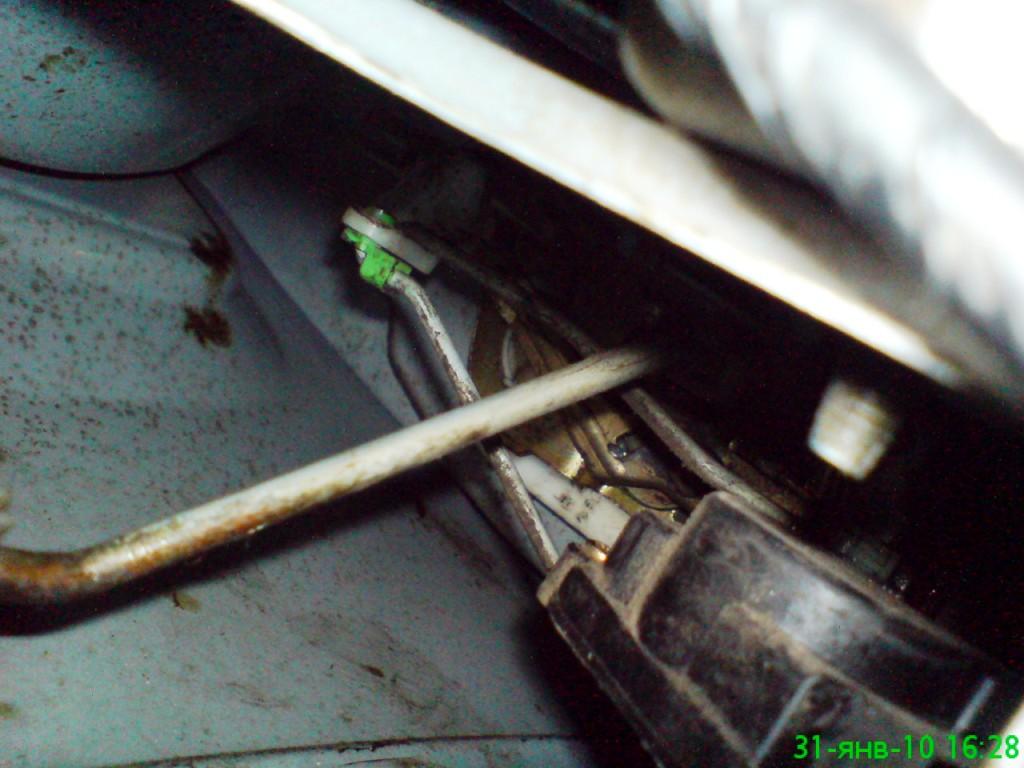

Смело лезем твердой рукой в недра двери и дергаем за тяги замка.

Тяга нужная мне в моем случае, горизонтальна и находится вверху полости. Тяга замка под ключ вертикальна и находится справа полости. Все дверь открыта, мы на свободе(так, де мое пиво?! :smt005 )

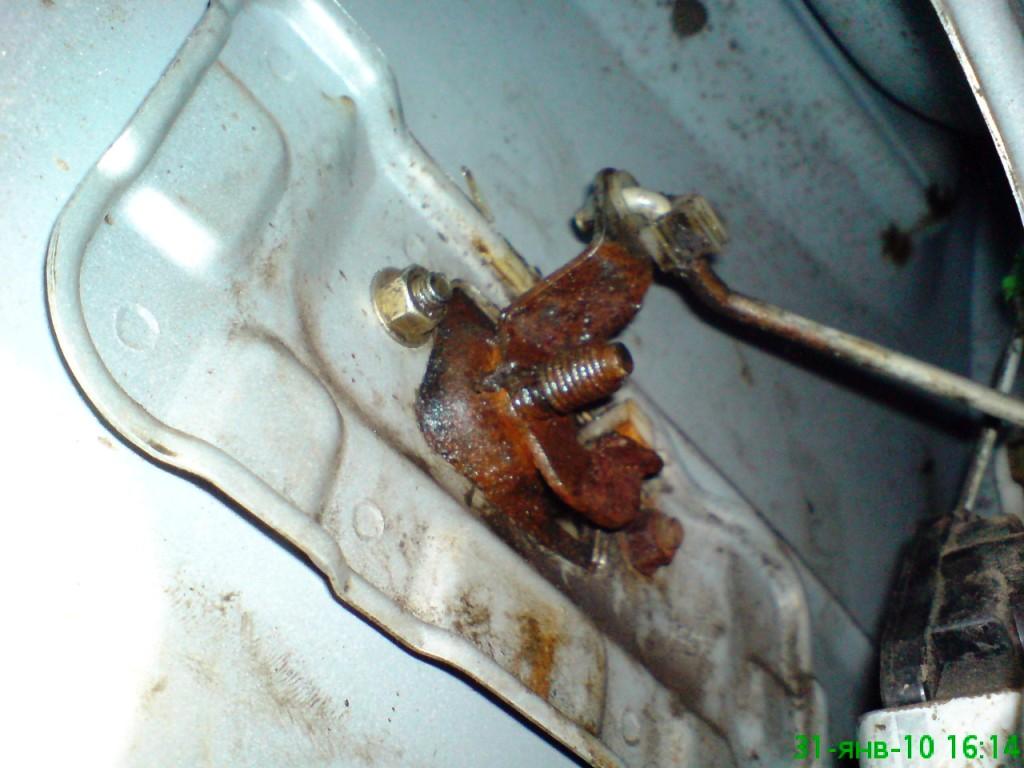

На фото3 и есть та самая нехорошая часть замка которая закисает и наламывает в неподходящий момент. Далее фсе чистим, поливаем ВД40/мажем солидолом/обливаем маслом.
фото3

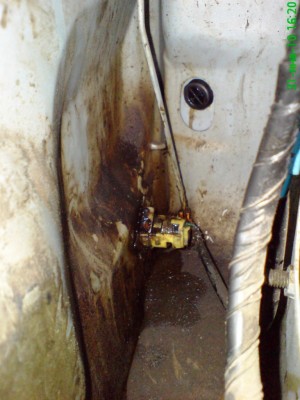

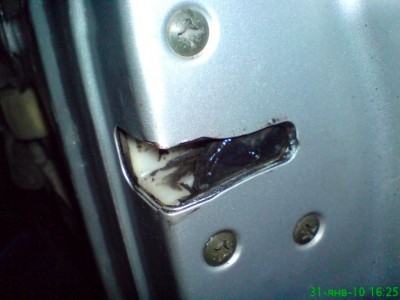

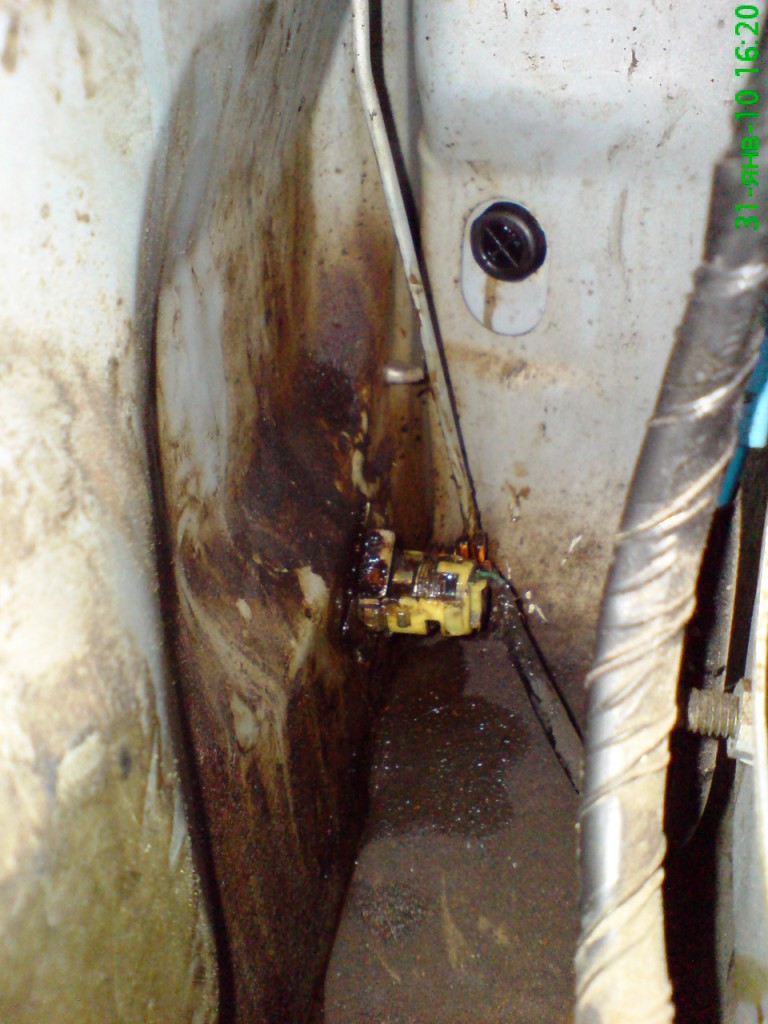

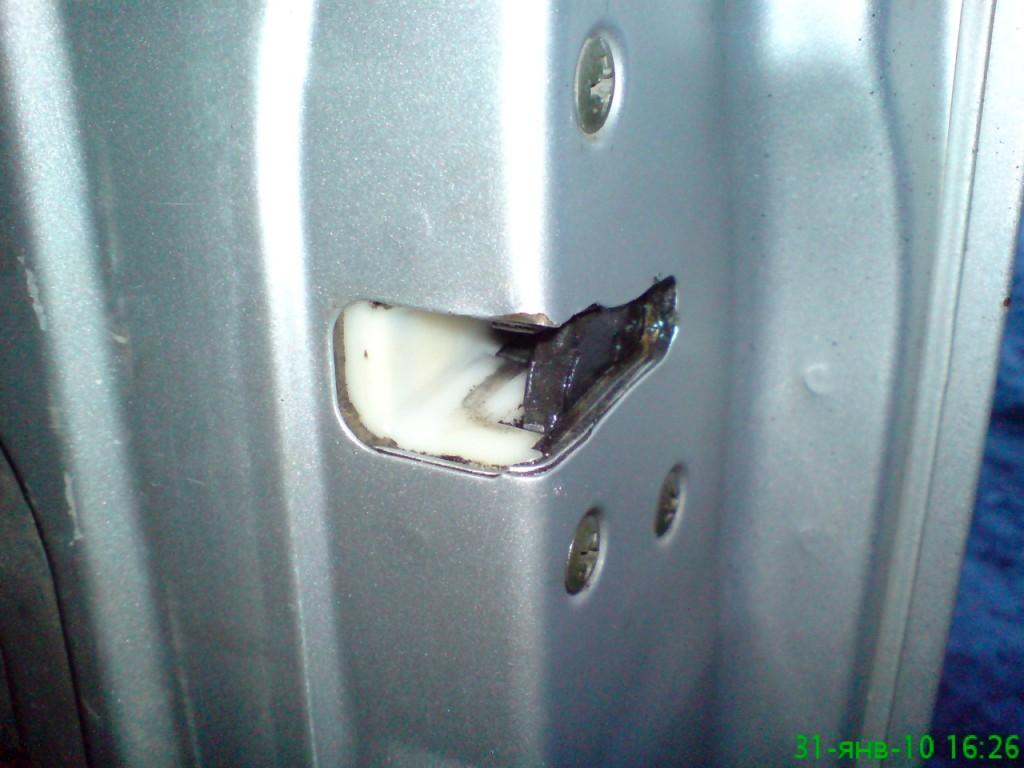

Не забываем почистить и смазать сам замок1.

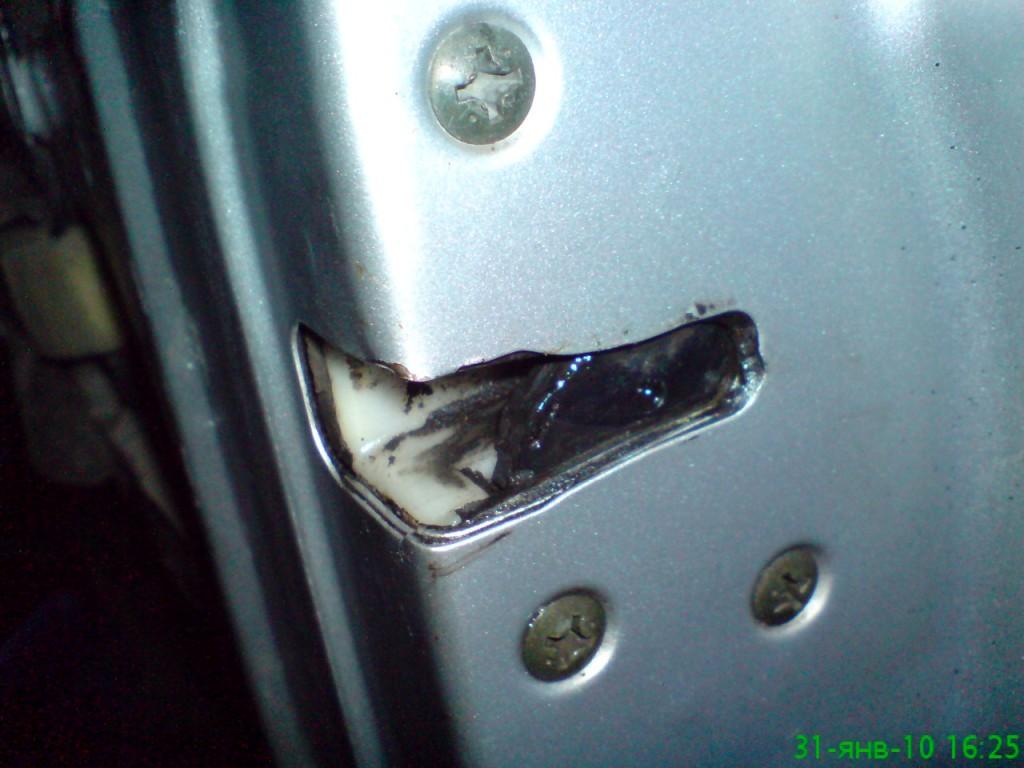

Ну и тот который под ключ2.

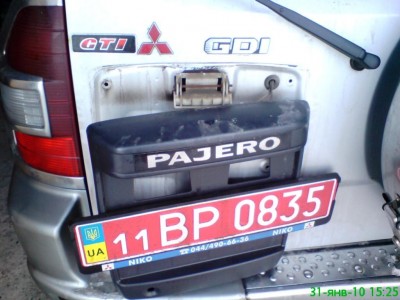

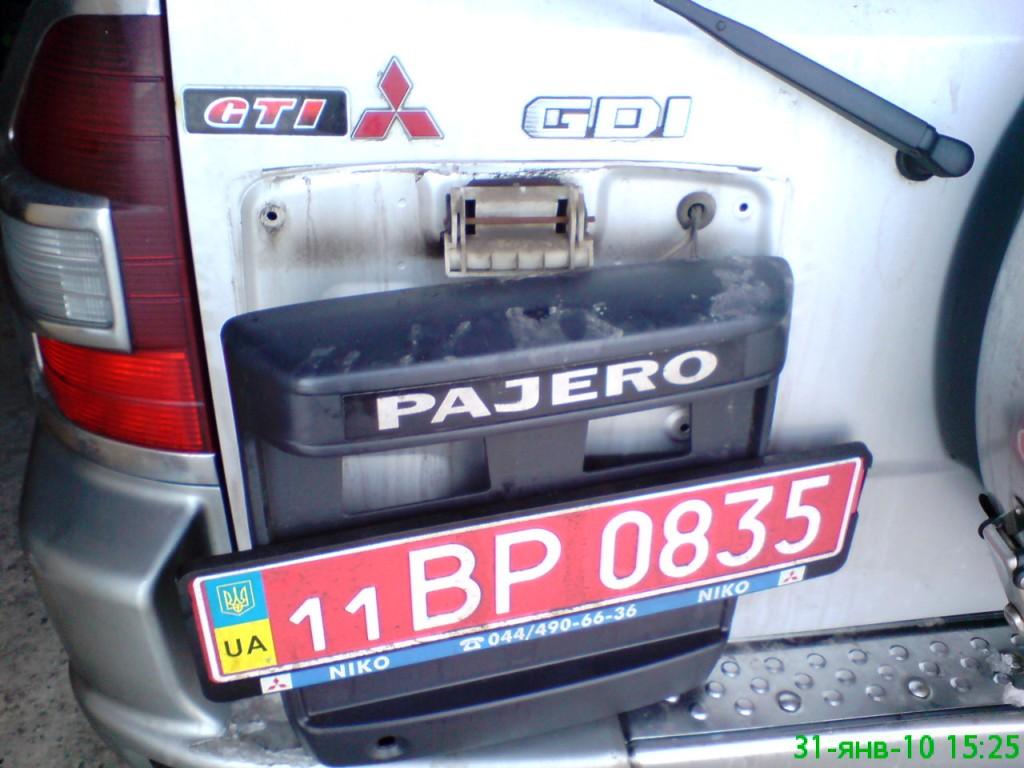

Ну и конечно обработаем все снаружи, для этого надо будет в полости открутить одну гайку

и отстегнуть шесть(вроде) клипс снаружи.

Кстати, две верхние у меня прослабли и при открытии двери пласт. карман отходил. Я сначала заменил клипсы другими, что были под рукой, классно но они дали люфт из-за большей длины. Потому я вернул все взад натянув предварительно термоусадочную трубку на клипсу и погрев ее зажигалкой. Встали гуд!
Фсе, терь собираем все назад в обратном порядке и торжествуем от победы! \:D/


...и каждый раз на миг прощаясь, прощайтесь будто навсегда...
Pajero Wagon III long, 6G74 GDI, 2001г.,BFG AT,...

Аватара пользователя
Paha
Сообщения: 10
Зарегистрирован: 14 фев 2009, 09:56
Откуда: Комсомольск-на-Амуре

Re: Замок двери багажника (фотоотчет).

Сообщение Paha » 06 фев 2010, 17:12

Я так и не понял чего у тебя произошло...
Я проделывал то же самое, только у меня на морозе сломался (лопнул) рычаг наружный. Все разобрал в том же порядке, вынул онный в расчлиненке. Склеил, усилил холодной сваркой. Поставил на место и пожалел что не отлил из люминия дубликат... В следующий раз
ММС P-II, 4М40 (2,8 л), АКПП, 5 дверей.94г.

Аватара пользователя
DenVer
Модератор
Сообщения: 19607
Зарегистрирован: 29 сен 2009, 16:21
Двигатель:: бэнзин
Мой автомобиль(и):: TLC-200
Откуда: Краснодар
Благодарил (а): 121 раз
Поблагодарили: 440 раз

Re: Замок двери багажника (фотоотчет).

Сообщение DenVer » 06 фев 2010, 18:49

daos Респект дружище! Тему в фак! Теперь я думаю будет меньше вопросов :D

Аватара пользователя
Kamikz
Сообщения: 3
Зарегистрирован: 02 ноя 2009, 02:41

Re: Замок двери багажника (фотоотчет).

Сообщение Kamikz » 07 фев 2010, 01:01

Такаяже проблема сегодня произошла буду делать по инструкции :)

Аватара пользователя
daos
Сообщения: 583
Зарегистрирован: 02 дек 2009, 12:01
Двигатель:: 6G74 GDI
Мой автомобиль(и):: Pajero Wagon, 2001
Откуда: Украина, Донецк
Поблагодарили: 5 раз

Re: Замок двери багажника (фотоотчет).

Сообщение daos » 07 фев 2010, 10:27

Paha писал(а):Я так и не понял чего у тебя произошло...
Я проделывал то же самое, только у меня на морозе сломался (лопнул) рычаг наружный. Все разобрал в том же порядке, вынул онный в расчлиненке. Склеил, усилил холодной сваркой. Поставил на место и пожалел что не отлил из люминия дубликат... В следующий раз

У меня при открытии двери закисла вот та штука на фотке №3(сама ручка двери болталась). И дверь не закрывалась нивкакую(замок не фиксировался). Так как спешил, пошаманил и надавив на дверь закрыл насильно :evil: .
...и каждый раз на миг прощаясь, прощайтесь будто навсегда...
Pajero Wagon III long, 6G74 GDI, 2001г.,BFG AT,...

Аватара пользователя
daos
Сообщения: 583
Зарегистрирован: 02 дек 2009, 12:01
Двигатель:: 6G74 GDI
Мой автомобиль(и):: Pajero Wagon, 2001
Откуда: Украина, Донецк
Поблагодарили: 5 раз

Re: Замок двери багажника (фотоотчет).

Сообщение daos » 07 фев 2010, 10:32

DenVer писал(а):daos Респект дружище! Тему в фак! Теперь я думаю будет меньше вопросов :D

Братка DenVer, и тебе пасиба. :smt004
...и каждый раз на миг прощаясь, прощайтесь будто навсегда...
Pajero Wagon III long, 6G74 GDI, 2001г.,BFG AT,...

shubba
Сообщения: 1266
Зарегистрирован: 04 дек 2005, 17:42
Двигатель:: 4m41-был
Мой автомобиль(и):: Паджеро-3- продан, крузак сотка 4.2 дизель
Откуда: Москва
Откуда: Москва, Сокольники.
Поблагодарили: 7 раз
Контактная информация:

Re: Замок двери багажника (фотоотчет).

Сообщение shubba » 08 фев 2010, 22:01

Такую операцию проделываю 1 раз в год.
Падж-3 DID-3.2 BFG MT 285/75/16 подвеска IronMan 2001г -Продан, теперь управляю мечтой
TLC-100 4.2 дизель.

http://www.nostraterra.ru

Аватара пользователя
Paha
Сообщения: 10
Зарегистрирован: 14 фев 2009, 09:56
Откуда: Комсомольск-на-Амуре

Re: Замок двери багажника (фотоотчет).

Сообщение Paha » 20 фев 2010, 07:25

Кстати, ручку отлили из алюминия..Желающих приобрести прошу обращаться
ММС P-II, 4М40 (2,8 л), АКПП, 5 дверей.94г.

Аватара пользователя
tir
Сообщения: 27
Зарегистрирован: 18 май 2010, 18:57
Двигатель:: 6g72
Мой автомобиль(и):: Mitsubishi Pajero
Откуда: Усть-Каменогорск

Re: Замок двери багажника (фотоотчет).

Сообщение tir » 14 июн 2010, 10:16

проклеил задний уплотнитель на задней двери (т.е. свеху уплотнителя наклеил уплотниель для дверей профиль D 9*7 мм) сразу перестало подсасывать пыль и перестала скрипеть дверь, но закрываться стала с трудом и в один момент дверь закрылась и перестала открываться открыл все по инструкции, единственное на нижней панели бали закручены два шурупа в том месте где натянута сетка, затем все залил WD40 не разбирая ничего и о чудо замок стал работать как новый.
всем спасибо за инструкцию
жизнь игра, но графика там обалденная,
MMC Pajero 2001 3.0

Аватара пользователя
Анатолий Дмитриевич
Сообщения: 7256
Зарегистрирован: 08 окт 2008, 13:28
Откуда: Тверь
Благодарил (а): 6 раз
Поблагодарили: 55 раз

Re: Замок двери багажника (фотоотчет).

Сообщение Анатолий Дмитриевич » 20 июн 2010, 19:28

:*WRITE*: ...проделал выше озвученную процедуру....СПАСИБ!... ::-X: ...правда не обратил внимание на ахтунг:"...Верхнюю часть тянем вниз к полу, нижнюю на себя., т.е. нижним клипсам пришел песец.... ::-|: ...а и правильно...ЧИТАЙТЕ!!!! ::-D: Вторым номером взял ударную отвертку и переместил скобу замка на кузове на расстояние при котором закрытая 5ая дверь не "шевелится"...после обработал уплотнитель 5ой двери силиконом и ПОЧУВСТВОВАЛ РАЗНИЦУ!!! :*DRINK*:
Я и мой ПЕС слушаем ...в Митцубиши радио...

Аватара пользователя
Slavian
Сообщения: 115
Зарегистрирован: 12 апр 2008, 10:06
Двигатель:: 4D56
Мой автомобиль(и):: Mitsubishi Pajero III
Откуда: Калининград

Re: Замок двери багажника (фотоотчет).

Сообщение Slavian » 22 июн 2010, 19:58

ха. А уменя ручка закисла при закрытой двери. с сигналки забыл снять, за ручку хоп и она осталась нажатой, и центральный её перестал открывать, так пришлось снаружи в выламывать пластик снимать ось ручки отвёрткой залазить толкатель на место ставить и открывать потом замком. короче поставил активатор вместо ручки, теперь кнопка аккуратная с наружи и красивая из нутри стоят, открывается всё липиздрически. утром удобно открывать дверь когда и просыпаешся и хочеш проветриться после начёвки.
Pajero III 2.5TD 2001г. из Италии, Lexus LX470,
До этого Опель Монтерей LTD 3,1D 1992г.

masionas
Сообщения: 2
Зарегистрирован: 16 апр 2011, 17:55
Двигатель:: 6G74 MPI
Мой автомобиль(и):: Mitsubishi Pajero III
Благодарил (а): 1 раз

Re: Замок двери багажника (фотоотчет).

Сообщение masionas » 16 апр 2011, 18:15

Такая же проблемка возникла на морозе и у меня. Дождашись тепла и свободной минутки, вооружившись данным мануалом все открыл. Одну вещь хотел бы добавить inline в цитате.
daos писал(а):Дальше откручиваем чемодан без денег, зато с инструментом :-" . там две пластиковые крутилки сверху, нижние гайки откручивать НЕ НАДО. Просто вытаскиваем вверх чемодан.

На этом шаге следует открутить ещё два шурупа, которые держат черную пластиковую панель в месте, где прикреплена багажная сетка. А дальше по тексту, отчпокиваем...
daos писал(а):Фсе, терь отчпокиваем нижнюю панель багажника, по кругу тянем на себя. Я помогал плоской отверткой обмотаной изолентой. O:)


Спасибо за мануал!

Аватара пользователя
WhiteWind
Сообщения: 633
Зарегистрирован: 10 ноя 2010, 15:56
Двигатель:: 6G74
Мой автомобиль(и):: MMC MONTERO III limited
Откуда: Москва, Крылатское
Благодарил (а): 2 раза

Re: Замок двери багажника (фотоотчет).

Сообщение WhiteWind » 18 апр 2011, 11:31

Slavian писал(а):ха. А уменя ручка закисла при закрытой двери. с сигналки забыл снять, за ручку хоп и она осталась нажатой, и центральный её перестал открывать


У меня точно такая же ситуация приключилась. Я на две недели забил. потом таки решил сделать, распечатал сей мануал, взял друзей, пиво пришел в гараж, дернул за ручки а она .... взяла и открылась :) Даже немного обидно было :)
Монтеро 2001г. LTD 5 дв. 6G74 МPI
передний бампер + корзина made in МШУ, 2 Hella Luminator + много Wesem, BFG MT KM2 265/75/16 диски Dotz Dakar, подвеска + 2" перед: KONI HEAVY TRACK 25% + Tough Dog Зад: Tough Dog

Аватара пользователя
HiTEX
Сообщения: 6884
Зарегистрирован: 29 мар 2009, 19:13
Двигатель:: 6G72 24V
Мой автомобиль(и):: Pajero III коротыш
Откуда: Алма-Ата
Благодарил (а): 52 раза
Поблагодарили: 299 раз

Re: Замок двери багажника (фотоотчет).

Сообщение HiTEX » 18 апр 2011, 11:44

Долазить теперь легче будет! С закрытой дверью, вот геморрой, обшивку снимать. Так что пока есть пиво и кенты, лезь, избавь себя от последующих мучений
Дед Василь

Аватара пользователя
oleg.spb
Сообщения: 63
Зарегистрирован: 11 окт 2009, 12:50
Двигатель:: 6G74 MPI
Мой автомобиль(и):: Монтеро 2000г 3,5
Откуда: SPb, просвет-гражданка
Благодарил (а): 1 раз

Re: Замок двери багажника (фотоотчет).

Сообщение oleg.spb » 20 апр 2011, 18:23

В субботу провел сию процедуру :)
Пару раз не открыть было, но потом её отпускало.. и вот в пятницу опять не открылась при погрузке шмурдяка всякого! Ох и натрахались загружаться через салон! Да еще джек доставать надо было на природе!!! Капец!
На природе в субботу днем разобрал, почистил, смазал и т.п. Замок вытаскивал полностью отцепив от него тяги.. ВДшкой вымыл кучу прилипшей пыли.. теперь работает!

Благодаря данной теме понял, что можно изнутри долезть.. и полез! но делал по пажеровской камасутре :)
Серебристый Монтерик '00 года, 3.5 литра Limited
+ сталь на брюхе + гламурный обвес :)
+ 2 дюйма к дорожному просвету (амморты IronMan + пружинки Добинсон)
+ цепи + лопата + джек + лифт мейт + тросс и шаклы

prokurator
Сообщения: 96
Зарегистрирован: 06 янв 2011, 21:06
Двигатель:: бензин
Мой автомобиль(и):: Mitsubishi Montero, Toyota Mark II
Откуда: Алма-Ата
Поблагодарили: 1 раз

Re: Замок двери багажника (фотоотчет).

Сообщение prokurator » 02 май 2011, 06:21

Тоже разобрал дверь. Ограничился тщательной проливкой WD-шкой, а после силиконовым спреем элементов конструкции изнутри. Из нюансов это да 2 болтика в кармане за сеткой, не забудьте их открутить перед отщелкиванием клипс.
Сами клипсы выглядят вот так Изображение
на фото не оригинальная клипса, а реплика с базара. Острый конец внутри двери. В верхней части обшивки мне просто удалось удалось сорвать обшивку с клипс, для этого тянем верхнюю часть от краев внутрь к месту крепления стоп сигнала. Не боимся, обшивка гнется не ломаясь, а сбоков она на липучках. А вот нижние клипсы верхней половины общивки по идее надо выдергивать на себя, но я 2 обломил пока тянул.
Нижняя часть обшивки вообще легко сдергивается, надо тянуть на себя по одной начиная с любого верхнего угла.

Кстати на таких же клипсах крепится платиковая черная пластина под задним бампером, которая вечно у всех провисает, я и ее поставил на место.

Ольга3101
Сообщения: 4
Зарегистрирован: 17 авг 2011, 10:34
Двигатель:: 4м41
Мой автомобиль(и):: Mitsubishi Pajero 3

Re: Замок двери багажника (фотоотчет).

Сообщение Ольга3101 » 18 авг 2011, 21:01

Такая же проблема с ручкой,разберём отпишусь! Спасибо за фото-схему!

Аватара пользователя
Vic62-Slon
Сообщения: 1030
Зарегистрирован: 28 мар 2010, 00:00
Двигатель:: 4M41 дизель
Мой автомобиль(и):: Паджеро-3, 2005 г.в.-была... Сейчас Geely Emgrand х-7
Откуда: СПб
Откуда: Санк-Петербург
Благодарил (а): 6 раз
Поблагодарили: 28 раз
Контактная информация:

Re: Замок двери багажника (фотоотчет).

Сообщение Vic62-Slon » 31 окт 2011, 10:58

Были заклинены обе задние двери. Не отщелкивались выключатели замков. Из за этого из насильно приходилось вдавливать, пока не откроешь наружной ручкой дверь. Пока избежал операции по вскрытию, не знаю надолго ли? Взял селиконовый спрей с длинной тонкой трубкой. Пролил куда и как мог в щелки ручек. А утром, о боже!!! случилось чудо. Замочки от сигналки сами открылись и двери начали открываться. Явно где то был закисший металл.
Видео- аудит (каротаж, телеметрия) скважин. Заточка инструмента. http://kv-62.umi.ru/

Аватара пользователя
DenVer
Модератор
Сообщения: 19607
Зарегистрирован: 29 сен 2009, 16:21
Двигатель:: бэнзин
Мой автомобиль(и):: TLC-200
Откуда: Краснодар
Благодарил (а): 121 раз
Поблагодарили: 440 раз

Re: Замок двери багажника (фотоотчет).

Сообщение DenVer » 31 окт 2011, 11:31

Зимой хлебнешь с такими дверями

Аватара пользователя
Vic62-Slon
Сообщения: 1030
Зарегистрирован: 28 мар 2010, 00:00
Двигатель:: 4M41 дизель
Мой автомобиль(и):: Паджеро-3, 2005 г.в.-была... Сейчас Geely Emgrand х-7
Откуда: СПб
Откуда: Санк-Петербург
Благодарил (а): 6 раз
Поблагодарили: 28 раз
Контактная информация:

Re: Замок двери багажника (фотоотчет).

Сообщение Vic62-Slon » 31 окт 2011, 12:20

DenVer писал(а):Зимой хлебнешь с такими дверями

Приветствую. Спасибо за совет.
Два вопроса:
1. Ну не нашел я тут о вскрытии этих гребанных задних дверей инфы. Помоги.
2. Я уже говорил, кто из Вас может добавить кнопочку в ответы "краткое цитирование", т.е. цитируется только мысль или суть, а не тупо весь пост десятками раз переписывается. Если пользоваться кнопочкой "Quote", тогда не видно кого цитируешь.
Извиняюсь за маленький ОФФ...
Видео- аудит (каротаж, телеметрия) скважин. Заточка инструмента. http://kv-62.umi.ru/
