Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение gran_gran »

max_ua писал(а):
gran_gran писал(а):
mustang писал(а):блок сопряжения 4-х камер Фантом, Кстати, на блоке Фантома есть функция видеорегистратора, т.е. идет запись с всех 4-х камер.
...можно ссылку на модель??? интересно посмотреть ттх... :*DRINK*:
Видимо этот: http://www.phantom.ru/electronics/video ... obi2Id=588
...я думаю, всё таки вот этот: http://market.yandex.ru/model-spec.xml? ... id=6269371, если с "функцией видеорегистратора"... Запись видео 720x480 при 15 к/с, 320x240 при 30 к/с: разрешение записи конечно "не казисто"...
и отзывы:
"...ужасная модель. Опыт использования: более года
Достоинства: Поддерживает 4-е камеры (в данном случае достоинство условное)
Недостатки: Запись низкого качества.
Комментарий: За эти деньги + стоимость камер + установка + разочарование, лучше купить пару средних видеорегистраторов толку будет на порядок больше."
"Достоинства: Компактный, 4 канала записи.
Недостатки: Цена высокая, разрешения записи низкое, номеров машин не рассмотреть,карта памяти до 16 гигабайт( больше нельзя)
Комментарий: За свою цену аппарат не оправдал надежд. Плюс ко всему за 1 год пользования сгорело штук 6 карт памяти."
Дважды Два - ПЯТЬ!!! (одно запасное... :-)
Аватара пользователя
kompail
Сообщения: 1719
Зарегистрирован: 09 ноя 2011, 07:00
Двигатель:: 4м41
Мой автомобиль(и):: Паджеро IV
Откуда: Красноярск
Откуда: Красноярск-Сахалин
Благодарил (а): 47 раз
Поблагодарили: 43 раза

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение kompail »

gran_gran писал(а): Недостатки: Цена высокая, разрешения записи низкое, номеров машин не рассмотреть,карта памяти до 16 гигабайт( больше нельзя)
О чём и речь. :)
Аватара пользователя
mustang
Сообщения: 521
Зарегистрирован: 18 ноя 2008, 09:20
Откуда: Tadjikistan
Благодарил (а): 1 раз
Поблагодарили: 8 раз
Контактная информация:

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение mustang »

gran_gran
И что? качество изображения совсем плохое? Мне в принципе функция видеорегистратора не очень то и нужна, но вот вид сбоку и вид впереди, особенно, когда поднимаешься в горку - очень не помешает. Я пока еще не установил, может не надо?
Араб 3.0 с Рокфордом, серебрстый, 2008 год
Аватара пользователя
gran_gran
Сообщения: 91
Зарегистрирован: 16 мар 2013, 09:02
Двигатель:: бензин
Мой автомобиль(и):: Mitsubishi Pajero-IV 3.0 (Instyle)
Откуда: Тула
Откуда: Russia, Tula
Благодарил (а): 7 раз
Поблагодарили: 5 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение gran_gran »

mustang писал(а):gran_gran
И что? качество изображения совсем плохое? Мне в принципе функция видеорегистратора не очень то и нужна, но вот вид сбоку и вид впереди, особенно, когда поднимаешься в горку - очень не помешает. Я пока еще не установил, может не надо?
...я не могу советовать..., каждый для себя сам принимает решение, я сужу только по отзывам... и судя по ним себе бы не поставил! По мне достаточно просто коммутатора сигналов с камер, который я и установил :) О корейском видеорегистраторе, который упоминал выше, пока не могу ничего сказать... не поставил ещё по причине неожиданной "кончиты" лобового стекла от камушка..., поменяю - опробую! :*DRINK*:
записал кстати ролик о алгоритме работы коммутатора камер, доберусь до "быстрого" инета - солью... :
...слил...: http://yadi.sk/d/gz1aaXyyA2TyZ
:*DRINK*:
Дважды Два - ПЯТЬ!!! (одно запасное... :-)
Аватара пользователя
mustang
Сообщения: 521
Зарегистрирован: 18 ноя 2008, 09:20
Откуда: Tadjikistan
Благодарил (а): 1 раз
Поблагодарили: 8 раз
Контактная информация:

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение mustang »

gran_gran
Скиньте пожалуйста фото фронтальной камеры в студию, на всеобщее обозрение, посмотрим и выберем вариант врезки, между "алмазами" или под ними. Посмотрел алгоритм и качество работы комутатора 4-х камер, в принципе не плохо, если Фантом обеспечит такое же качество- меня устраивает. Боковая камера в зеркала хорошая идея, позволяет еще больше увеличить зону охвата при складывании зеркал...., но я все же склоняюсь к мысли, что лучше будет установить в боковой части переднего брызговика....
Ломаю голову, куда прикрепить и спрятать блок сопряжения 4-х камер? У меня тут нет нормальных установщиков или электриков...., все буду делать сам.
Араб 3.0 с Рокфордом, серебрстый, 2008 год
Аватара пользователя
gran_gran
Сообщения: 91
Зарегистрирован: 16 мар 2013, 09:02
Двигатель:: бензин
Мой автомобиль(и):: Mitsubishi Pajero-IV 3.0 (Instyle)
Откуда: Тула
Откуда: Russia, Tula
Благодарил (а): 7 раз
Поблагодарили: 5 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение gran_gran »

mustang писал(а):gran_gran
Скиньте пожалуйста фото фронтальной камеры в студию, на всеобщее обозрение, посмотрим и выберем вариант врезки, между "алмазами" или под ними. Посмотрел алгоритм и качество работы комутатора 4-х камер, в принципе не плохо, если Фантом обеспечит такое же качество- меня устраивает. Боковая камера в зеркала хорошая идея, позволяет еще больше увеличить зону охвата при складывании зеркал...., но я все же склоняюсь к мысли, что лучше будет установить в боковой части переднего брызговика....
Ломаю голову, куда прикрепить и спрятать блок сопряжения 4-х камер? У меня тут нет нормальных установщиков или электриков...., все буду делать сам.

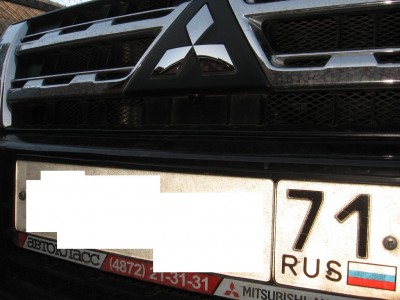

...устанавливал всё сам, блок спрятал по центральной консолью со стороны пассажира (прикрепил стяжкой к жгуту) - думаю, удачно получилось. Приличный геММорой вызывает прокладка шнурков от камер сквозь механизм складывания зеркал, с первым зеркалом аккуратничал под дня! :) второе за час победил! - самому очень нравится фишка доп обзора при складывании зеркала. В решётке, в том месте, где я установил камеру тоже не очень удобно просверливать отверстие, на дырочку ушло часа два ручного труда... Результат порадовал!
Вложения
Установлена передняя видеокамера.jpg
Дважды Два - ПЯТЬ!!! (одно запасное... :-)
ЛРФ
Сообщения: 34
Зарегистрирован: 22 окт 2012, 19:42
Двигатель:: Дизель
Мой автомобиль(и):: Паджеро Спорт 3
Откуда: Пермь
Благодарил (а): 1 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение ЛРФ »

Решетку радиатора снимали для установки камеры?
Аватара пользователя
max_ua
Сообщения: 522
Зарегистрирован: 15 май 2008, 12:18
Двигатель:: 6G72
Мой автомобиль(и):: Pajero Wagon IV, 2007
Откуда: Киев, Украина
Благодарил (а): 5 раз
Поблагодарили: 15 раз
Контактная информация:

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение max_ua »

а что ее снимать то?! 6 или 7 пистонов? совсем не проблема) Вот протянуть и красиво уложить провод от камеры - куда более кропотливое занятие (у меня ушел час наверное).
Аватара пользователя
gran_gran
Сообщения: 91
Зарегистрирован: 16 мар 2013, 09:02
Двигатель:: бензин
Мой автомобиль(и):: Mitsubishi Pajero-IV 3.0 (Instyle)
Откуда: Тула
Откуда: Russia, Tula
Благодарил (а): 7 раз
Поблагодарили: 5 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение gran_gran »

ЛРФ писал(а):Решетку радиатора снимали для установки камеры?
- это как раз самая простая операция... :) Сложнее "сваять" отверстие в этом месте - не подлезть никаким инструментом... часа два корпел... вручную... :8-): Провод проложить не так сложно - пакетик стяжек, полчаса времени и хвост в салоне - под бардачком. Кстати, после инсталяции камеры, решетка осталась быть "быстросъёмной" - кабель, на расстоянии примерно 70 см от места установки, имеет довольно герметичный разъёмчик...
отсоединил - снял решётку! :*DRINK*:
Дважды Два - ПЯТЬ!!! (одно запасное... :-)
Аватара пользователя
BabyHummer A-328
Сообщения: 6030
Зарегистрирован: 27 июн 2012, 12:30
Двигатель:: Бензин 3.8
Мой автомобиль(и):: Mitsubishi Pajero IV
Откуда: Москва, Бабушкинская
Откуда: Москва
Благодарил (а): 166 раз
Поблагодарили: 211 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение BabyHummer A-328 »

gran_gran писал(а): Провод проложить не так сложно - пакетик стяжек, полчаса времени и хвост в салоне - под бардачком. Кстати, после инсталяции камеры, решетка осталась быть "быстросъёмной" - кабель, на расстоянии примерно 70 см от места установки, имеет довольно герметичный разъёмчик...
отсоединил - снял решётку! :*DRINK*:
Через какое отвертие в моторном щите прокладывали провода? Я только одно знаю. В районе главного тормозного цилиндра. Но он совсем небольшое. Мож и другие отверстия имеются? ::-[:
С уважением, Андрей

Псакой буду, если вру! :-)
Аватара пользователя
BabyHummer A-328
Сообщения: 6030
Зарегистрирован: 27 июн 2012, 12:30
Двигатель:: Бензин 3.8
Мой автомобиль(и):: Mitsubishi Pajero IV
Откуда: Москва, Бабушкинская
Откуда: Москва
Благодарил (а): 166 раз
Поблагодарили: 211 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение BabyHummer A-328 »

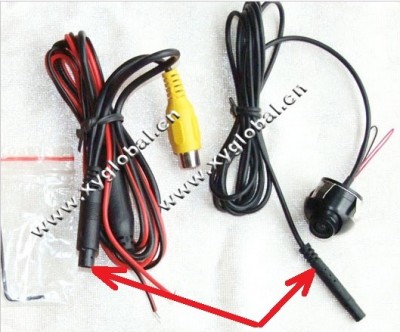

Вот, какую штуку нашел на просторах АлиЭкспресса :) http://www.aliexpress.com/item/Two-chan ... 07461.html
Если я правильно понимаю, то она служит для организации взаимодействия двух камер(тыловой и фронтальной). Но не понимаю, как эту штуку подключать к питанию...
С уважением, Андрей

Псакой буду, если вру! :-)
k0mar0ff
Сообщения: 710
Зарегистрирован: 10 май 2013, 05:49
Двигатель:: 6G72
Мой автомобиль(и):: Pajero 4
Откуда: Владивосток
Благодарил (а): 1 раз
Поблагодарили: 29 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение k0mar0ff »

к з-х цеплять питание
тогда при подаче питания
сигнал с передней камеры будет переключаться на сигнал с задней
Аватара пользователя
BabyHummer A-328
Сообщения: 6030
Зарегистрирован: 27 июн 2012, 12:30
Двигатель:: Бензин 3.8
Мой автомобиль(и):: Mitsubishi Pajero IV
Откуда: Москва, Бабушкинская
Откуда: Москва
Благодарил (а): 166 раз
Поблагодарили: 211 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение BabyHummer A-328 »

k0mar0ff писал(а):к з-х цеплять питание
тогда при подаче питания
сигнал с передней камеры будет переключаться на сигнал с задней
Ясно. Большое спасибо!
Где-то на просторах форума встречал, что под торпедо, если снять магнитолу, есть трехконтактный разъем, на одном из контактов которого, как раз и появляется сигнал 3х. Так ли это, я не знаю. Как и не знаю точно, где находится тот самый разъем, чтоб не тянуть плюсовой провод через весь салон к заднему фонарю. ::-[:
С уважением, Андрей

Псакой буду, если вру! :-)
k0mar0ff
Сообщения: 710
Зарегистрирован: 10 май 2013, 05:49
Двигатель:: 6G72
Мой автомобиль(и):: Pajero 4
Откуда: Владивосток
Благодарил (а): 1 раз
Поблагодарили: 29 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение k0mar0ff »

сигнал есть на зеркале з/вида с затемнением
Аватара пользователя
BabyHummer A-328
Сообщения: 6030
Зарегистрирован: 27 июн 2012, 12:30
Двигатель:: Бензин 3.8
Мой автомобиль(и):: Mitsubishi Pajero IV
Откуда: Москва, Бабушкинская
Откуда: Москва
Благодарил (а): 166 раз
Поблагодарили: 211 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение BabyHummer A-328 »

k0mar0ff писал(а):сигнал есть на зеркале з/вида с затемнением
Хренасе! :=-O: А там-то он зачем? :=-O: :=-O: :=-O:
Спасибо! Оттуда тянуть проще ;)
ЗЫ. А под торпедо где находится проводка от зеркала? Тогда не пришлось бы тащить проывод к самому зеркалу. Да и цепляться там(у зеркала) не очень удобно.
С уважением, Андрей

Псакой буду, если вру! :-)
k0mar0ff
Сообщения: 710
Зарегистрирован: 10 май 2013, 05:49
Двигатель:: 6G72
Мой автомобиль(и):: Pajero 4
Откуда: Владивосток
Благодарил (а): 1 раз
Поблагодарили: 29 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение k0mar0ff »

на щитке приборов точно есть
Аватара пользователя
alexeyvikt
Сообщения: 72
Зарегистрирован: 27 авг 2012, 16:45
Двигатель:: бензин
Мой автомобиль(и):: Mitsubishi Pajero IV, Seat Ibiza, UAZ Patriot
Откуда: Москва-Тверь
Благодарил (а): 29 раз
Поблагодарили: 1 раз
Контактная информация:

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение alexeyvikt »

Во-первых, спасибо Lebed, что подсказал тему.

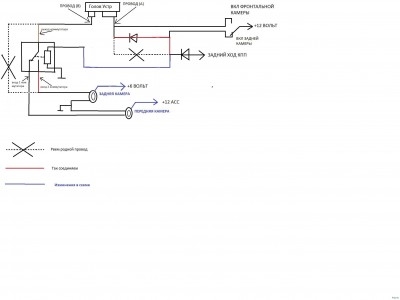

Дальше: так и не понял как подключаться к штатному устройству, чтобы выводить сигнал с фронтальной камеры. Может надо снять панель и глупые вопросы исчезнут, но проще было бы услышать ответ от бывалых.
Сам думал исключительно подключить переднюю камеру (задняя есть в базе) дабы удобнее было парковаться, ну и мостики всякие и прочий бездор. Для этих целей нашел вот такую схемку.
P.S. Теперь задумался о возможности использовать эти две камеры заодно и в качестве видеорегистратора. Но нужны мозги и куда писать.
Вложения
схема подключ с принуд задней камерой.jpg
Аватара пользователя
BabyHummer A-328
Сообщения: 6030
Зарегистрирован: 27 июн 2012, 12:30
Двигатель:: Бензин 3.8
Мой автомобиль(и):: Mitsubishi Pajero IV
Откуда: Москва, Бабушкинская
Откуда: Москва
Благодарил (а): 166 раз
Поблагодарили: 211 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение BabyHummer A-328 »

k0mar0ff писал(а):на щитке приборов точно есть
Как же его найти? Мож фото есть,какое-нить? ::-[:
С уважением, Андрей

Псакой буду, если вру! :-)
k0mar0ff
Сообщения: 710
Зарегистрирован: 10 май 2013, 05:49
Двигатель:: 6G72
Мой автомобиль(и):: Pajero 4
Откуда: Владивосток
Благодарил (а): 1 раз
Поблагодарили: 29 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение k0mar0ff »

мануал надо копать со схемами
Аватара пользователя
BabyHummer A-328
Сообщения: 6030
Зарегистрирован: 27 июн 2012, 12:30
Двигатель:: Бензин 3.8
Мой автомобиль(и):: Mitsubishi Pajero IV
Откуда: Москва, Бабушкинская
Откуда: Москва
Благодарил (а): 166 раз
Поблагодарили: 211 раз

Re: Видеосплиттер (разделитель видеосигнала) к штатному ГУ.

Сообщение BabyHummer A-328 »

k0mar0ff писал(а):сигнал есть на зеркале з/вида с затемнением
Кстати, на разъеме зеркала сигнала 3х нет. :( Я проверял.
С уважением, Андрей

Псакой буду, если вру! :-)
