Подсветка режимов селектора АКПП

Сообщение Sfinks » 01 окт 2019, 19:57

Всем ДВС!
Подскажите пожалуйста, есть ли подсветкп режимов селектора АКПП у рычага на П4? А то у меня режимы раздатки подсвечиваются, сами окошки у рычага, с символами 2Н, 4Н..., а символы АКПП: Р, R, N, D нет. Это нормально, или подсветка у меня сдохла?



Аватара пользователя
Victorin
Сообщения: 667
Зарегистрирован: 04 окт 2007, 14:28
Двигатель:: 6G72
Мой автомобиль(и):: Pajero Sport 1 4D56 2006, Pajero 4 2014
Откуда: Москва
Благодарил (а): 12 раз
Поблагодарили: 26 раз

Подсветкп режимов селектора АКПП

Сообщение Victorin » 02 окт 2019, 08:08

В кожухе две лампочки. Смотрите ту, которая на селекторе акпп.

Аватара пользователя
PadgeM
Сообщения: 1874
Зарегистрирован: 11 май 2016, 17:19
Двигатель:: 4М41, Disel
Мой автомобиль(и):: Pajero IV
Откуда: Москва
Благодарил (а): 140 раз
Поблагодарили: 94 раза

Подсветкп режимов селектора АКПП

Сообщение PadgeM » 02 окт 2019, 08:45

Victorin писал(а): В кожухе две лампочки. Смотрите ту, которая на селекторе акпп.
Вот схемку бы посмотреть, где искать.

Sfinks
Сообщения: 4672
Зарегистрирован: 18 ноя 2008, 21:10
Двигатель:: 4D56 был, 6G72
Мой автомобиль(и):: MPS K94W, 2000 г.в. был, Pajero IV 3.0
Откуда: Кронштадт
Благодарил (а): 68 раз
Поблагодарили: 93 раза

Подсветкп режимов селектора АКПП

Сообщение Sfinks » 02 окт 2019, 09:06

Victorin писал(а): В кожухе две лампочки. Смотрите ту, которая на селекторе акпп.
Подскажите пожалуйста, как снимается этот кожух?

Аватара пользователя
Victorin
Сообщения: 667
Зарегистрирован: 04 окт 2007, 14:28
Двигатель:: 6G72
Мой автомобиль(и):: Pajero Sport 1 4D56 2006, Pajero 4 2014
Откуда: Москва
Благодарил (а): 12 раз
Поблагодарили: 26 раз

Подсветкп режимов селектора АКПП

Сообщение Victorin » 02 окт 2019, 09:23

https://www.drive2.ru/l/858161/ Скинул ссылку.

Sfinks
Сообщения: 4672
Зарегистрирован: 18 ноя 2008, 21:10
Двигатель:: 4D56 был, 6G72
Мой автомобиль(и):: MPS K94W, 2000 г.в. был, Pajero IV 3.0
Откуда: Кронштадт
Благодарил (а): 68 раз
Поблагодарили: 93 раза

Подсветкп режимов селектора АКПП

Сообщение Sfinks » 02 окт 2019, 09:37

Задам ещё вопрос по подсветке, дабы не плодить темы)))
Блок управления зеркалами должен подсвечиваться? А то задолбало в темноте искать мелкую кнопку складывания зеркал.
Вот из этого https://www.drive2.ru/l/9211668/ не совсем понятно, должна быть или нет?
Пардон, вопрос снимается. Посмотрел по каталогу, стоит MR951187, слепая((( Идиотизм!

Sfinks
Сообщения: 4672
Зарегистрирован: 18 ноя 2008, 21:10
Двигатель:: 4D56 был, 6G72
Мой автомобиль(и):: MPS K94W, 2000 г.в. был, Pajero IV 3.0
Откуда: Кронштадт
Благодарил (а): 68 раз
Поблагодарили: 93 раза

Подсветкп режимов селектора АКПП

Сообщение Sfinks » 02 окт 2019, 21:34

Фигня какая то :%):
Поменял лампочку на подсветке рычага АКПП, теперь обе не горят. Что за ерунда?

Аватара пользователя
SNOOPER
Модератор
Сообщения: 45437
Зарегистрирован: 11 дек 2004, 19:49
Двигатель:: 4D56
Мой автомобиль(и):: NewMPS
Откуда: 78
Откуда: Spb
Благодарил (а): 710 раз
Поблагодарили: 2855 раз

Подсветкп режимов селектора АКПП

Сообщение SNOOPER » 02 окт 2019, 22:03

Sfinks писал(а): Поменял лампочку на подсветке рычага АКПП, теперь обе не горят. Что за ерунда?
Лампы в параллели.
Смотри ничего не замкнул? Приборку попалить на раз.

Sfinks
Сообщения: 4672
Зарегистрирован: 18 ноя 2008, 21:10
Двигатель:: 4D56 был, 6G72
Мой автомобиль(и):: MPS K94W, 2000 г.в. был, Pajero IV 3.0
Откуда: Кронштадт
Благодарил (а): 68 раз
Поблагодарили: 93 раза

Подсветкп режимов селектора АКПП

Сообщение Sfinks » 03 окт 2019, 08:41

SNOOPER писал(а): Смотри ничего не замкнул? Приборку попалить на раз.
:=-O:
Вот блин! А как же предохранители? И остальная вся подсветка работает.
Так то ничего не мог замкнуть. Снял кожух селектора, разобрал разъём, вытащил лампочку, поставил новую, всё обратно собрал. Времени больше не было разбираться, нужно было ехать, оставил всё потухшим.
Сегодня ещё полезу смотреть.

Аватара пользователя
Victorin
Сообщения: 667
Зарегистрирован: 04 окт 2007, 14:28
Двигатель:: 6G72
Мой автомобиль(и):: Pajero Sport 1 4D56 2006, Pajero 4 2014
Откуда: Москва
Благодарил (а): 12 раз
Поблагодарили: 26 раз

Подсветкп режимов селектора АКПП

Сообщение Victorin » 03 окт 2019, 09:07

Я бы проверил соединение в общем разъеме. Когда снимали кожух отсоединяли от него общий разъем?

Sfinks
Сообщения: 4672
Зарегистрирован: 18 ноя 2008, 21:10
Двигатель:: 4D56 был, 6G72
Мой автомобиль(и):: MPS K94W, 2000 г.в. был, Pajero IV 3.0
Откуда: Кронштадт
Благодарил (а): 68 раз
Поблагодарили: 93 раза

Подсветкп режимов селектора АКПП

Сообщение Sfinks » 03 окт 2019, 09:10

Victorin писал(а): Когда снимали кожух отсоединяли от него общий разъем?
Отсоединял конечно.
Вечером возьму тестер, прозвоню фишку на наличие напряжения.

Аватара пользователя
SNOOPER
Модератор
Сообщения: 45437
Зарегистрирован: 11 дек 2004, 19:49
Двигатель:: 4D56
Мой автомобиль(и):: NewMPS
Откуда: 78
Откуда: Spb
Благодарил (а): 710 раз
Поблагодарили: 2855 раз

Подсветкп режимов селектора АКПП

Сообщение SNOOPER » 03 окт 2019, 09:11

Sfinks писал(а): А как же предохранители? И остальная вся подсветка работает.
Смотри разъём на лампы.
Вложения

Sfinks
Сообщения: 4672
Зарегистрирован: 18 ноя 2008, 21:10
Двигатель:: 4D56 был, 6G72
Мой автомобиль(и):: MPS K94W, 2000 г.в. был, Pajero IV 3.0
Откуда: Кронштадт
Благодарил (а): 68 раз
Поблагодарили: 93 раза

Подсветкп режимов селектора АКПП

Сообщение Sfinks » 03 окт 2019, 18:46

В общем как то грустно. На разьеме нет напряжения((( Куда копать?
Вот еще нюанс. Погасла подсветка кнопок попогрея, та, что в выкл. положении подсвечивает. Раньше работала только одна из двух, теперь ни одной. При включении попогрея в любой режим, все подсвечивается, как нужно.

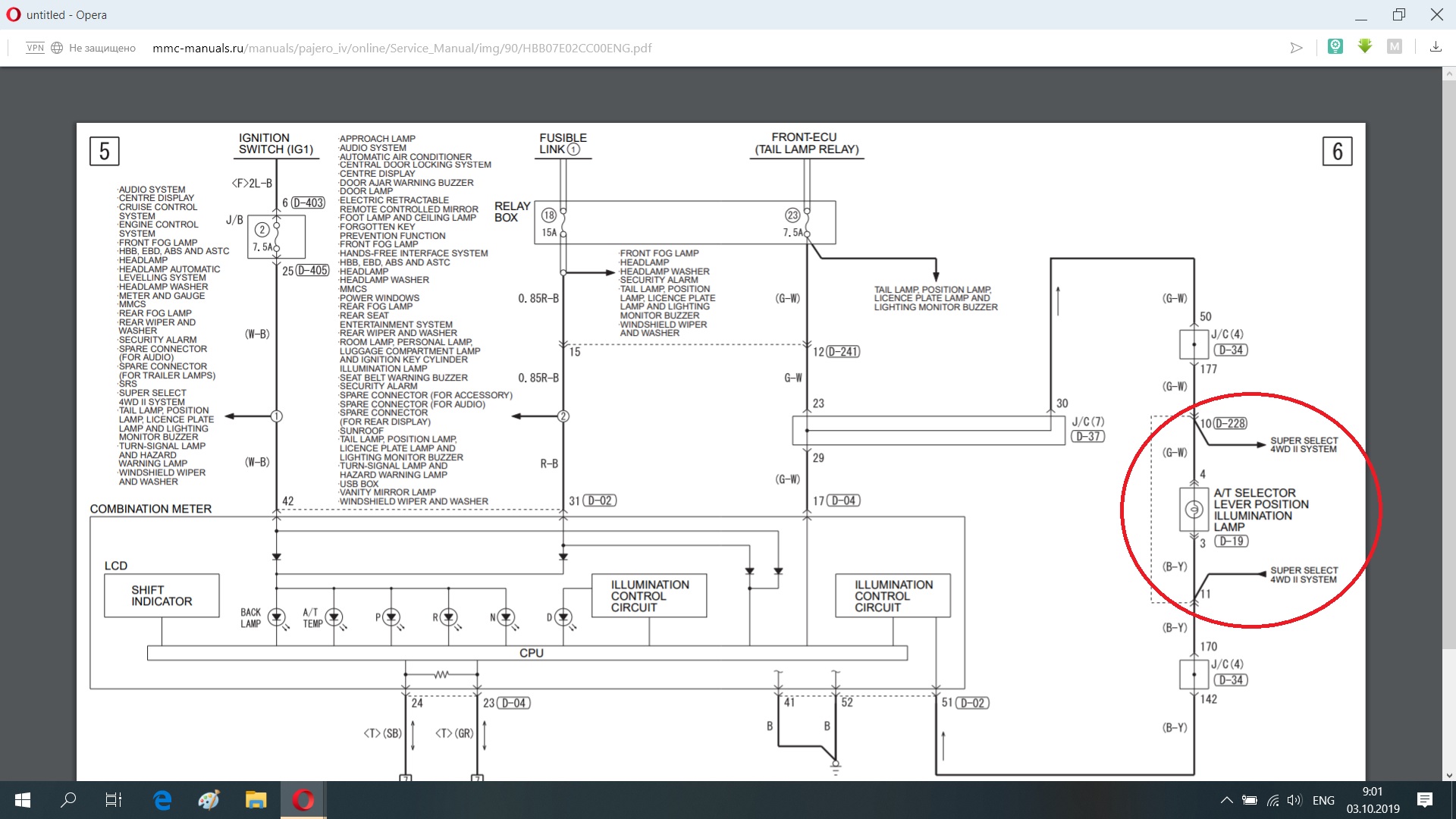

ЗЫ: Что есть J/C(4) на схеме выше?

Sfinks
Сообщения: 4672
Зарегистрирован: 18 ноя 2008, 21:10
Двигатель:: 4D56 был, 6G72
Мой автомобиль(и):: MPS K94W, 2000 г.в. был, Pajero IV 3.0
Откуда: Кронштадт
Благодарил (а): 68 раз
Поблагодарили: 93 раза

Подсветкп режимов селектора АКПП

Сообщение Sfinks » 07 окт 2019, 08:42

Снял блок управления подогревом сидений, разобрал. Лампочки подсветки обеих кнопок дохлые. Причём сделано на мой взгляд по-дурацки. Подсветка режимов подогрева, HI/Low сделаны светодиодами, а подсветка самого символа попогрея- микро лампой. вот они то и перегорают очень часто. И на замену найти ещё побегать нужно. В связи с этим вопрос, может кто знает подходящий светодиод для замены этой лампы. Ншёл вот такой колхоз https://www.drive2.ru/b/2566290/ Но как то он мне не нравится.

Аватара пользователя
SNOOPER
Модератор
Сообщения: 45437
Зарегистрирован: 11 дек 2004, 19:49
Двигатель:: 4D56
Мой автомобиль(и):: NewMPS
Откуда: 78
Откуда: Spb
Благодарил (а): 710 раз
Поблагодарили: 2855 раз

Подсветкп режимов селектора АКПП

Сообщение SNOOPER » 07 окт 2019, 08:52

Sfinks писал(а): И на замену найти ещё побегать нужно
На Юноне, лампы подсветки в магнитоле.)

Sfinks
Сообщения: 4672
Зарегистрирован: 18 ноя 2008, 21:10
Двигатель:: 4D56 был, 6G72
Мой автомобиль(и):: MPS K94W, 2000 г.в. был, Pajero IV 3.0
Откуда: Кронштадт
Благодарил (а): 68 раз
Поблагодарили: 93 раза

Подсветкп режимов селектора АКПП

Сообщение Sfinks » 07 окт 2019, 19:05

Поменял лампочки в блоке управления обогрева сидений. Не работает подсветка, ни на кнопках, ни на селекторе АКПП. :*WALL*:
Лампы везде рабочие теперь стоят. Куда дальше копать?

Аватара пользователя
SNOOPER
Модератор
Сообщения: 45437
Зарегистрирован: 11 дек 2004, 19:49
Двигатель:: 4D56
Мой автомобиль(и):: NewMPS
Откуда: 78
Откуда: Spb
Благодарил (а): 710 раз
Поблагодарили: 2855 раз

Подсветкп режимов селектора АКПП

Сообщение SNOOPER » 07 окт 2019, 19:09

Смотри чего нет. Плюса или минуса.
Плюс идёт с преда, минус с приборки.
Схема выше.

Sfinks
Сообщения: 4672
Зарегистрирован: 18 ноя 2008, 21:10
Двигатель:: 4D56 был, 6G72
Мой автомобиль(и):: MPS K94W, 2000 г.в. был, Pajero IV 3.0
Откуда: Кронштадт
Благодарил (а): 68 раз
Поблагодарили: 93 раза

Подсветкп режимов селектора АКПП

Сообщение Sfinks » 08 окт 2019, 08:29

SNOOPER писал(а): Смотри чего нет. Плюса или минуса.
Плюс идёт с преда, минус с приборки.
Прозвонил фишку блока обогревателя сидений. Нет +. Корпусной вывод звонил через прикуриватель, 10 ом. Думаю на подсветке селектора тоже нет +.
Куда дальше лезть? Я так понимаю смотреть разъёмы D34, D37 или D228?. Где они находятся?

Аватара пользователя
SNOOPER
Модератор
Сообщения: 45437
Зарегистрирован: 11 дек 2004, 19:49
Двигатель:: 4D56
Мой автомобиль(и):: NewMPS
Откуда: 78
Откуда: Spb
Благодарил (а): 710 раз
Поблагодарили: 2855 раз

Подсветкп режимов селектора АКПП

Сообщение SNOOPER » 08 окт 2019, 08:37


Sfinks
Сообщения: 4672
Зарегистрирован: 18 ноя 2008, 21:10
Двигатель:: 4D56 был, 6G72
Мой автомобиль(и):: MPS K94W, 2000 г.в. был, Pajero IV 3.0
Откуда: Кронштадт
Благодарил (а): 68 раз
Поблагодарили: 93 раза

Подсветкп режимов селектора АКПП

Сообщение Sfinks » 08 окт 2019, 08:46

Спасибо! Есть у меня мурзилка по П4 на рус.яз, бумажная. И вот ХЗ где там физическое расположение разъёмов? И вообще не понятно, что за фигня? Ну не мог же провод отгореть на этой цепи. :*WALL*:
ЗЫ: Нашёл D34, это огромный разъём, около 200 пинов. Слева над блоком предохранителей в салоне он. Ещё нюанс. Первый хозяин делал питание видео регистратора, когда я брал авто, оно не работало. Смотрел проводку, идёт тоже в левую сторону. Вот думаю, не с этим ли питанием связаны баги?
