Подключение датчика скорости к навигации.

[megranny]

Вопрос задавал в теме про музыку,но возможно там не все читали.
Собссно вот-добрался до навигации,обнаружил,что проводок идущий на датчик скорости не подключен.Т.е. надо его присобачить к ECU.Куда именно и каким образом?Кто-нить сам проделывал данную процедуру?

[kosmag]

На П4 ( 2007г, японец ) я цеплялся к датчику скорости ( удобно подключить к разъёму аудио системы D-209 (в разъёме 20 контактов!) (крайний конт.31 бело/голубой провод)), по схеме можно найти и в других местах, но неудобно.

[megranny]

На П4 ( 2007г, японец ) я цеплялся к датчику скорости ( удобно подключить к разъёму аудио системы D-209 (в разъёме 20 контактов!) (крайний конт.31 бело/голубой провод)), по схеме можно найти и в других местах, но неудобно.

Ага,спс!Нашел я на схеме этот D-209,да только нету его у меня,или где-то запрятан внизу.Это для варианта с CD.У меня же навигатор стоит +еще и усилитель.Следы speed sensor я нашел в D-228(6),он на центральный дисплей идет.Сегодня попробую сконнектиться.

[kosmag]

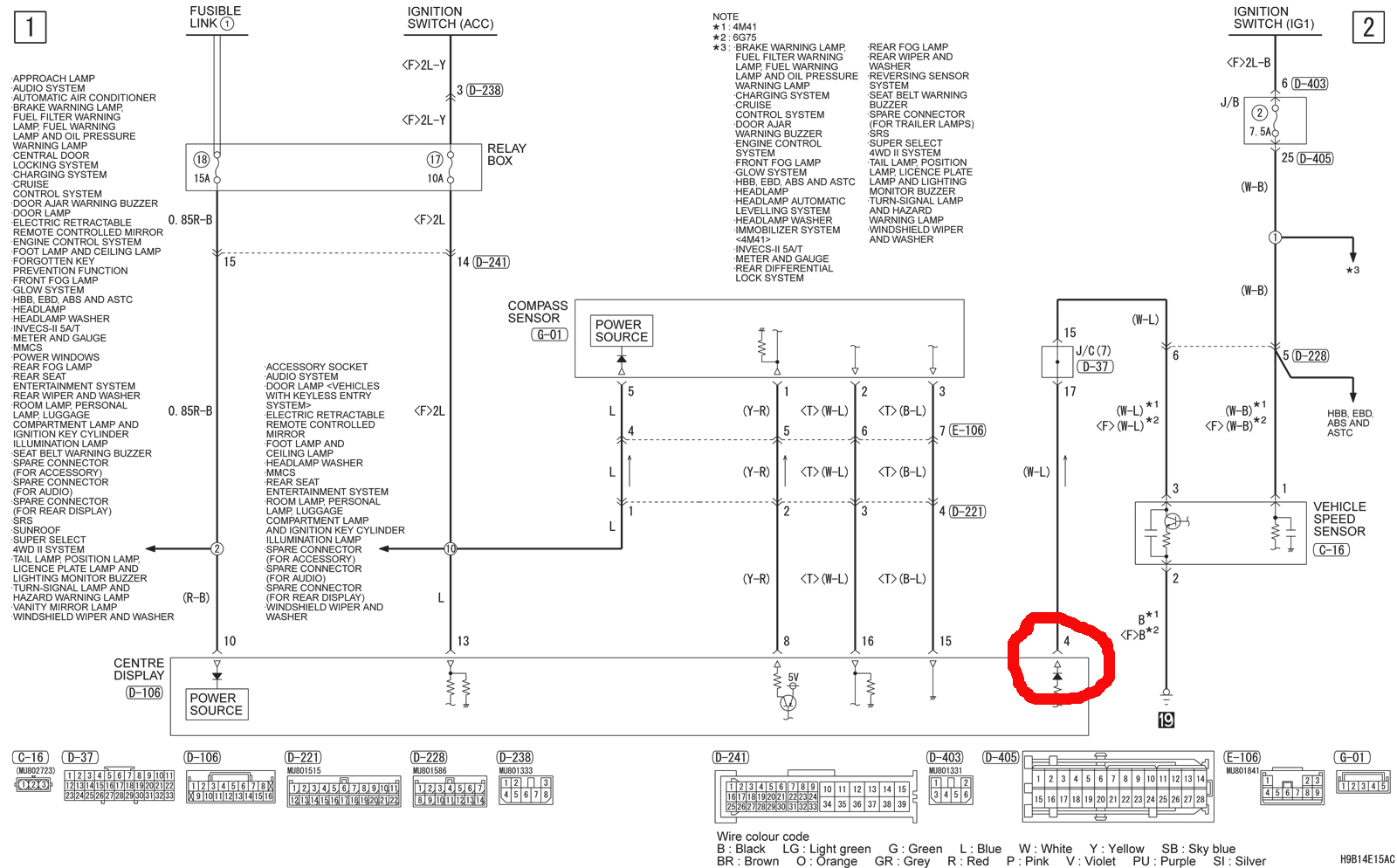

У меня speed sensor есть на разъёме D-106, на верхнем информ.дисплее, контакт (4).

[И Тельму, и Луизу]

Я всегда думал, что навигатору никакой датчик не нужен, он от спутника понимает, с какой скоростью его везут.

[megranny]

У меня speed sensor есть на разъёме D-106, на верхнем информ.дисплее, контакт (4).

К нему и присобачил.

Я всегда думал, что навигатору никакой датчик не нужен, он от спутника понимает, с какой скоростью его везут.

Типа для повышенной точности.

[И Тельму, и Луизу]

Мне кажется, спутник поточнее показаний спидометра.
Да и то, был у меня какой-то съемный навигатор, разница между ним и спидометром километров 5 была, кажется. А может её и не было даже, я за давностью сомневаюсь.
Вы таким подключением не повысите точность, а получите (если такое и возможно технически, в чем я сомневаюсь) некое усредненное значение. Спидометры обычно завышают.
Кстати, для чего нужна такая повышенная точность? Какой-то рекорд скорости нужно установить?

[megranny]

Мне кажется, спутник поточнее показаний спидометра.
Да и то, был у меня какой-то съемный навигатор, разница между ним и спидометром километров 5 была, кажется. А может её и не было даже, я за давностью сомневаюсь.
Вы таким подключением не повысите точность, а получите (если такое и возможно технически, в чем я сомневаюсь) некое усредненное значение. Спидометры обычно завышают.
Кстати, для чего нужна такая повышенная точность? Какой-то рекорд скорости нужно установить?

Объясняю,с чего все началось.Перестал крутить диски Pioneer,сначала один из ста крутил,теперь вовсе перестал.Что делать?-полез и обнаружил,что это проводок не подключен.Навигация от Teleatlas,там настоятельно рекомендуют подключать его.Да и потом,я уже просто не мог это дело так оставить.Если есть что подключать и имеется куда подключать,то все должно быть подключено,а я все-таки инженер,поэтому как бы другой вариант исключен.А вопрос о том лучше-хуже будет,вторичен.

[s200500]

Могу ошибаться, господа, но на мой взгляд эта хрень скорей всего подключается для того, чтобы автоматически регулировать уровень громкости аудиосистемы в зависимости от оборотов двигателя. Чтобы музон или или голос барышни из навигатора был всегда громче звука движка и имеет отношение больше не к навигации, а к аудио голове. Навигационному харду&софту этот параметр ну никак не нужен.

[megranny]

Могу ошибаться, господа, но на мой взгляд эта хрень скорей всего подключается для того, чтобы автоматически регулировать уровень громкости аудиосистемы в зависимости от оборотов двигателя. Чтобы музон или или голос барышни из навигатора был всегда громче звука движка и имеет отношение больше не к навигации, а к аудио голове. Навигационному харду&софту этот параметр ну никак не нужен.

Мысль здравая,но думаю,для этого не надо специально к датчику подключаться,т.к. скорость и спутник определяет довольно-таки точно.

[megranny]

Вот немного из мануала к моему Pioneer(кому интересно).Под датчиком динамики подразумевается датчик скорости.
Позиционирование с помощью точного расчета траектории.
3-мерный гибридный датчик в навигационной системе также производит вычисление положения Вашего автомобиля. Текущее местоположение измеряется путем
определения пройденного расстояния с помощью датчика динамики, направления поворота с помощью гиродатчика и наклона дороги с помощью датчика G.3-мерный гибридный датчик даже может рассчитывать изменения высоты над уровнем моря и корректировать рассогласование в
пройденном расстоянии, вызванное движением по извилистым дорогам или наклонам. Кроме того, навигационная система определяет условия движения и сохраняет информацию в памяти, поэтому, с увеличением пройденного расстояния точность позиционирования возрастает.
Метод позиционирования меняется следующим образом в зависимости от того, определяется или нет датчик динамики Вашего автомобиля.
3-мерный гибридный режим. Активен в случае определения датчика динамики. Может быть определен наклон улицы...
Ну и т.д.Короче,полезностей обещано много.Будем посмотреть,как на самом деле.

[s200500]

Серьезно? Пипец! Этт...какой...та...китайский..БРЭЭ-ЭЭЭ-ЭЭ-ДДД!!!

[megranny]

Серьезно? Пипец! Этт...какой...та...китайский..БРЭЭ-ЭЭЭ-ЭЭ-ДДД!!!

Хз,конечно,посмотрим!Еще не выезжал после установки,но с уверенностью могу сказать,что аппарат не Китай,он еще 2008 года и японческий,там и лэйбуха есть.

[kulverstukas]

Это не бред, штатная навигация так и работает, доказательством служит езда в пробке в тоннеле.

[И Тельму, и Луизу]

..... доказательством служит езда в пробке в тоннеле.

Точ! Скорее всего это для тех мест, где спутник не виден.
Надо посмотреть, что произойдет в тоннеле с обычным навигатором. У меня был стодолларовый Навител, но я не помню, что он показывал - "двигался" в тоннеле или "стоял"?

[megranny]

..... доказательством служит езда в пробке в тоннеле.

Точ! Скорее всего это для тех мест, где спутник не виден.
Надо посмотреть, что произойдет в тоннеле с обычным навигатором. У меня был стодолларовый Навител, но я не помню, что он показывал - "двигался" в тоннеле или "стоял"?

Пропадет связь и "встанет".У меня на Хундае был ну не стодолларовый,а трехсотдолларовый Навител,так топтался на том месте,где его "бросили".А этот ПионЭр когда-то стоил пару тысяч,ну и если по-принципу дороже-не значит хуже,то будем посмотреть.

[smakhin]

Уважаемый megranny!!!
Подскажите где Вы раздобыли электросхемы на П4??? Если можно поделитесь пожалуйста!!!

[megranny]

Уважаемый megranny!!!
Подскажите где Вы раздобыли электросхемы на П4??? Если можно поделитесь пожалуйста!!!

Схемы в сервис-мануале.Их много.А кака именно нужна?

[Alpinist]

Нужна схема датчика скорости от коробки и до бортовика. Заранее спасибо.

[megranny]

Нужна схема датчика скорости от коробки и до бортовика. Заранее спасибо.

А на предыдущей странице не она?
