Двойная панель консоли магнитолы!

[Shavl]

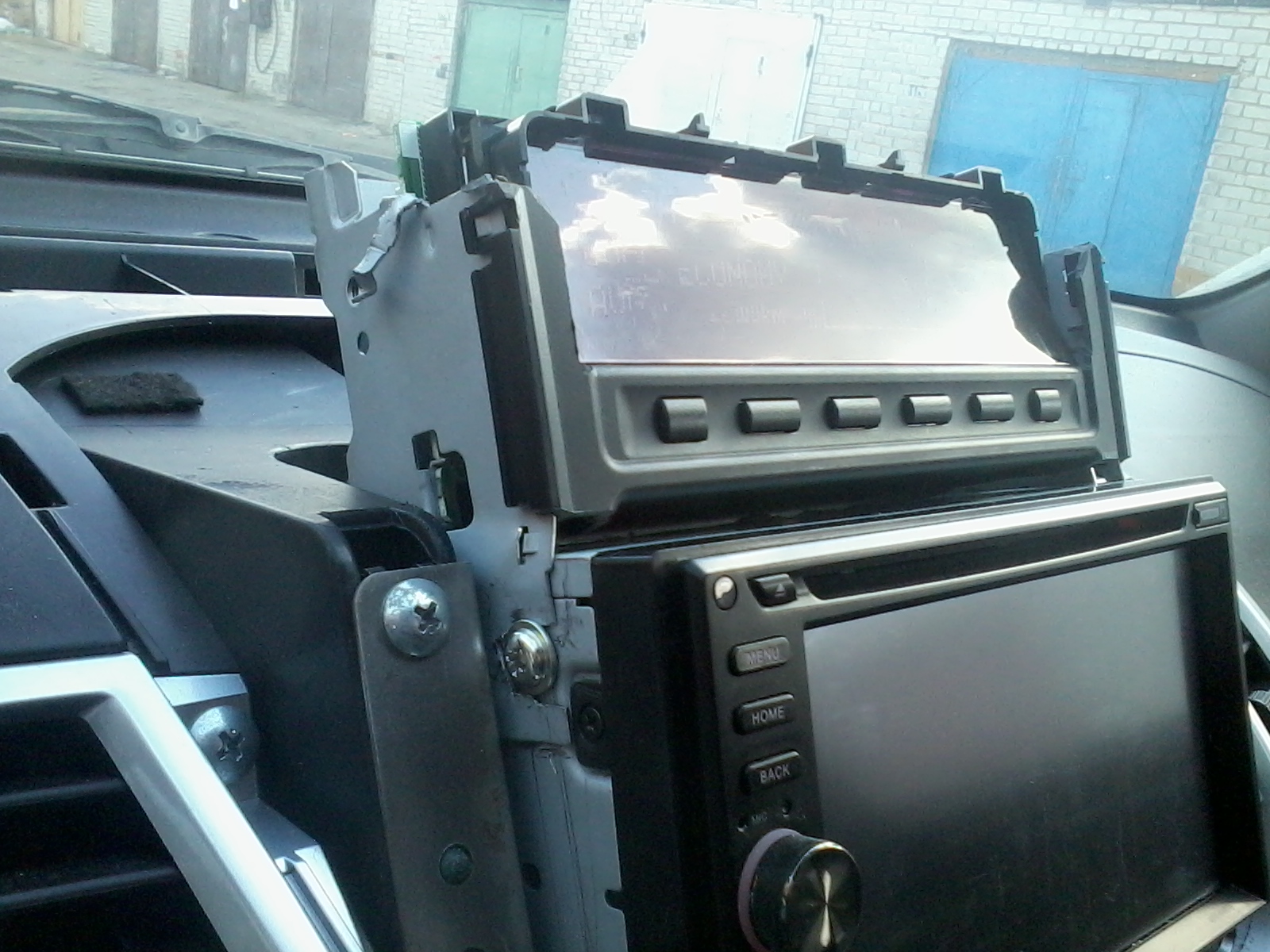

Установленный порезанный БК

[Shavl]

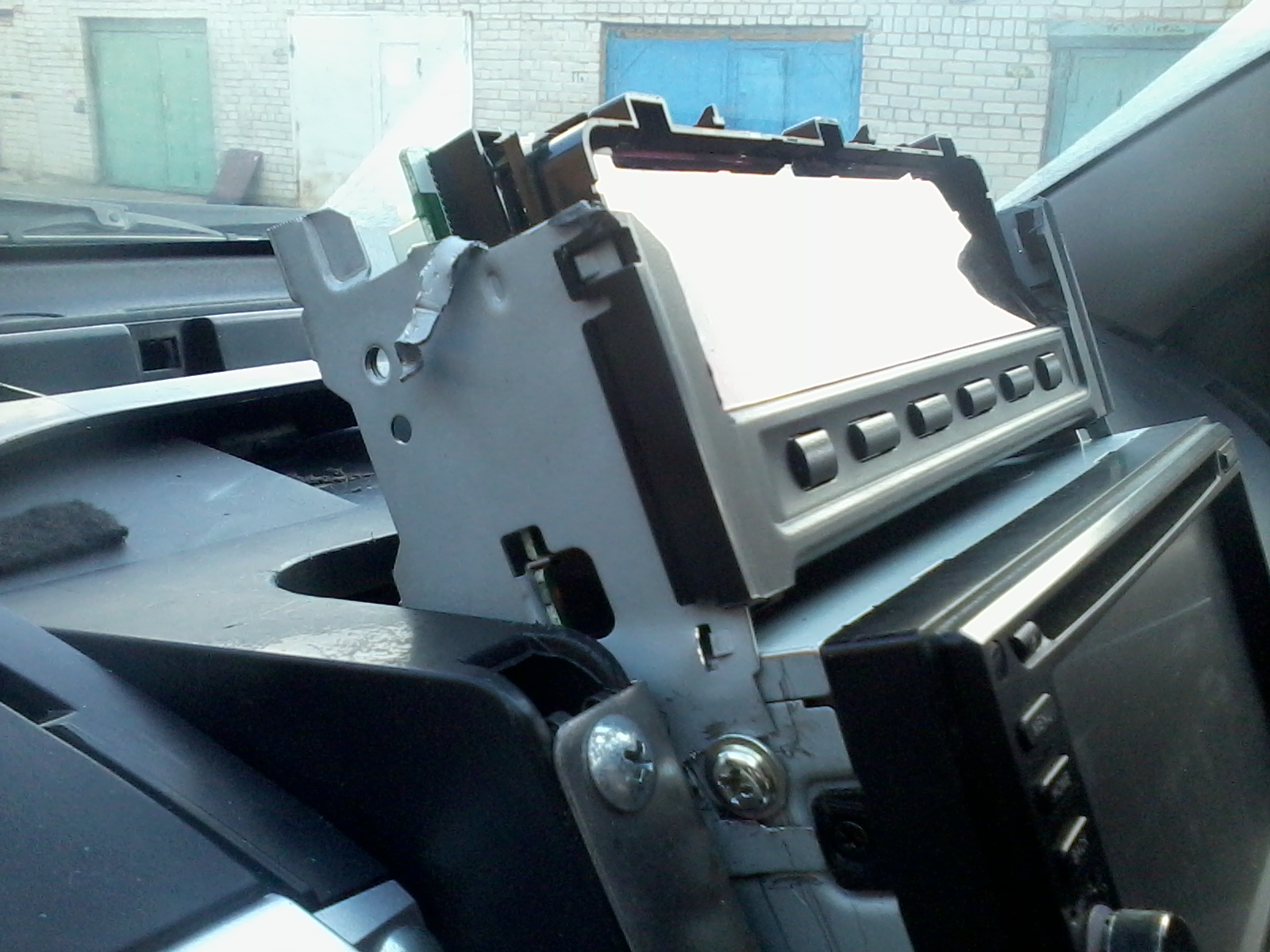

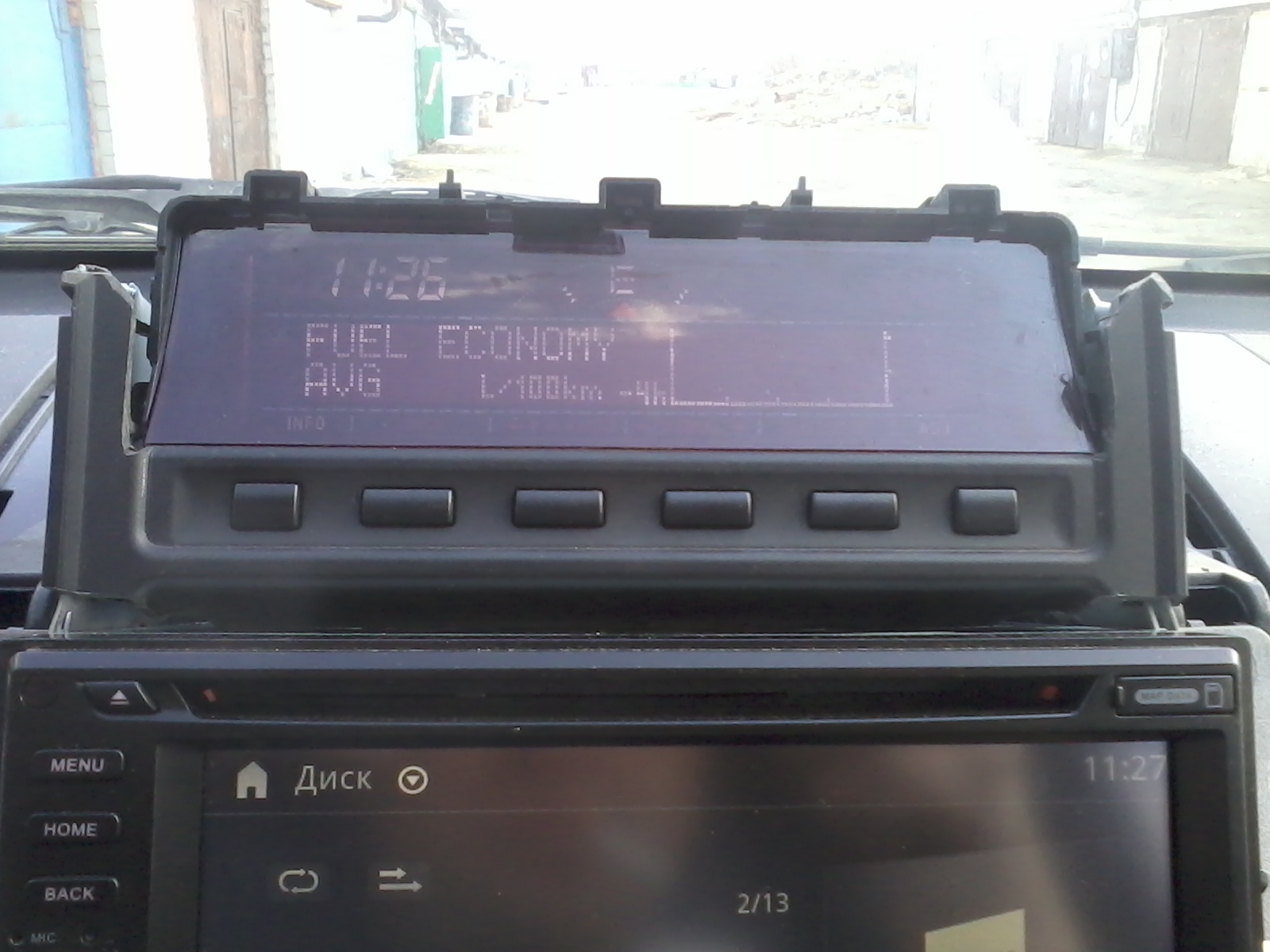

Он же, вид спереди

[Shavl]

Вот так он закреплен

[Shavl]

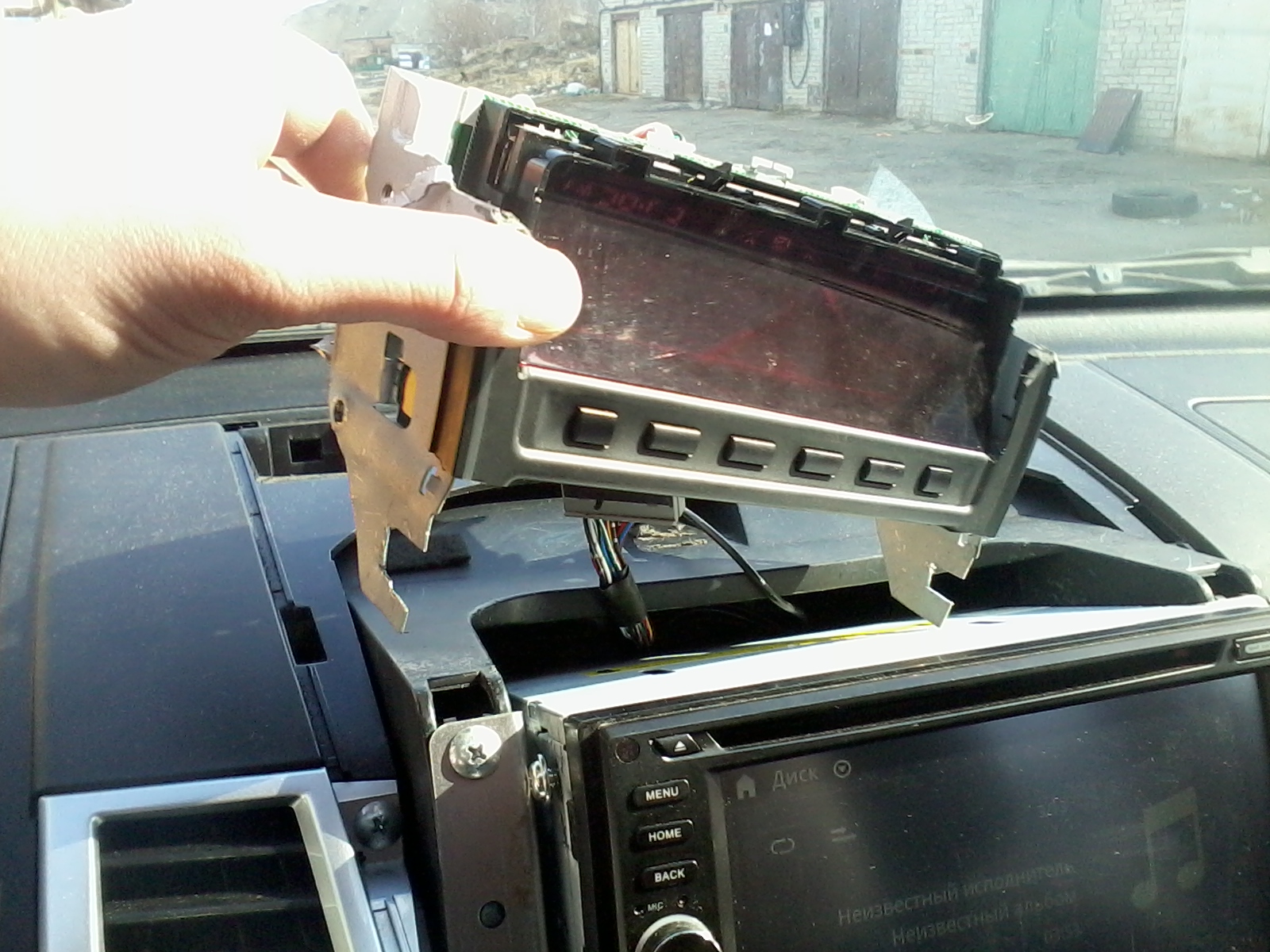

Снимаем его

[Shavl]

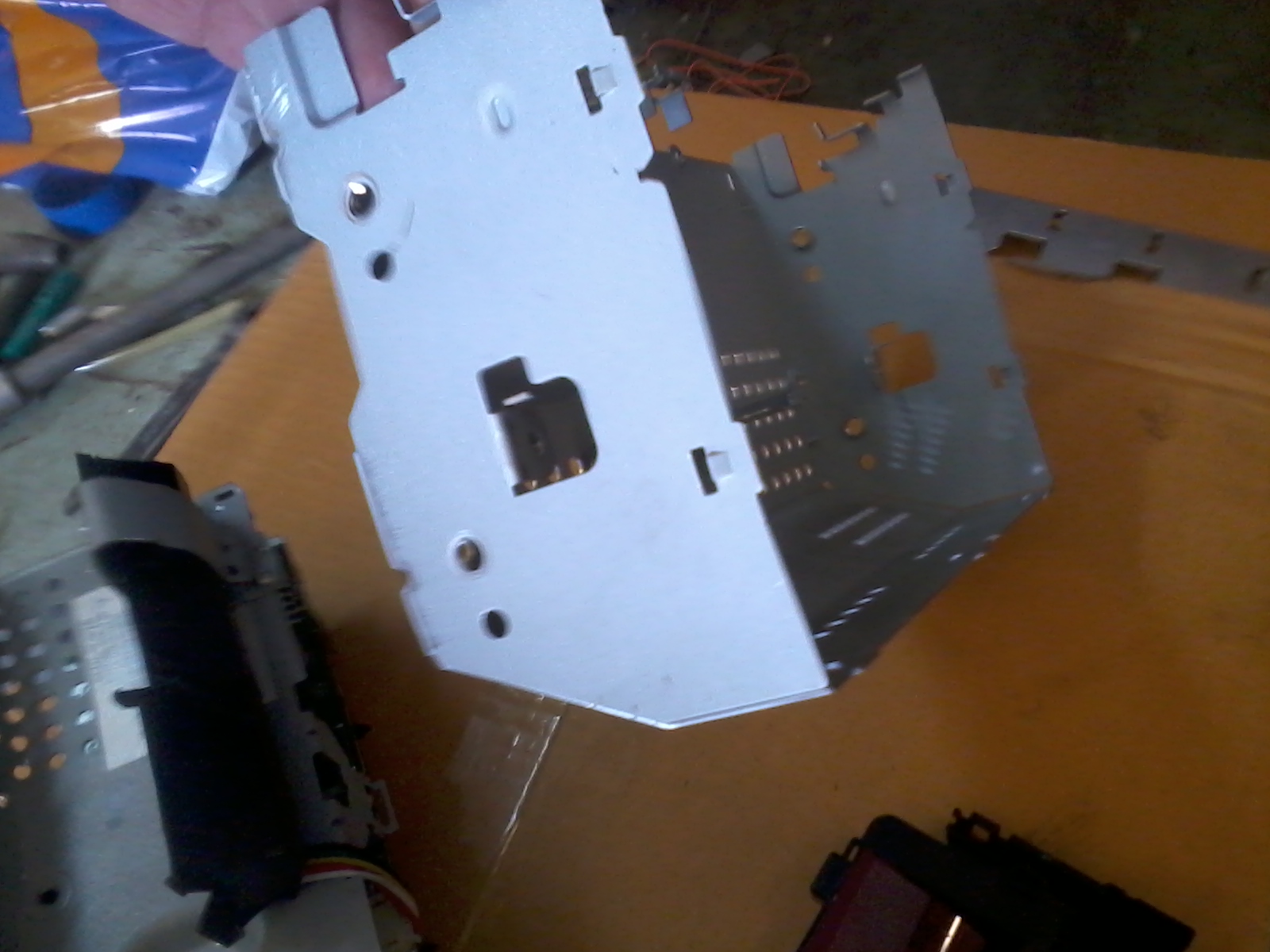

Металлическая часть корпуса БК - было (взят нерезанный БК - у меня их два )

[Shavl]

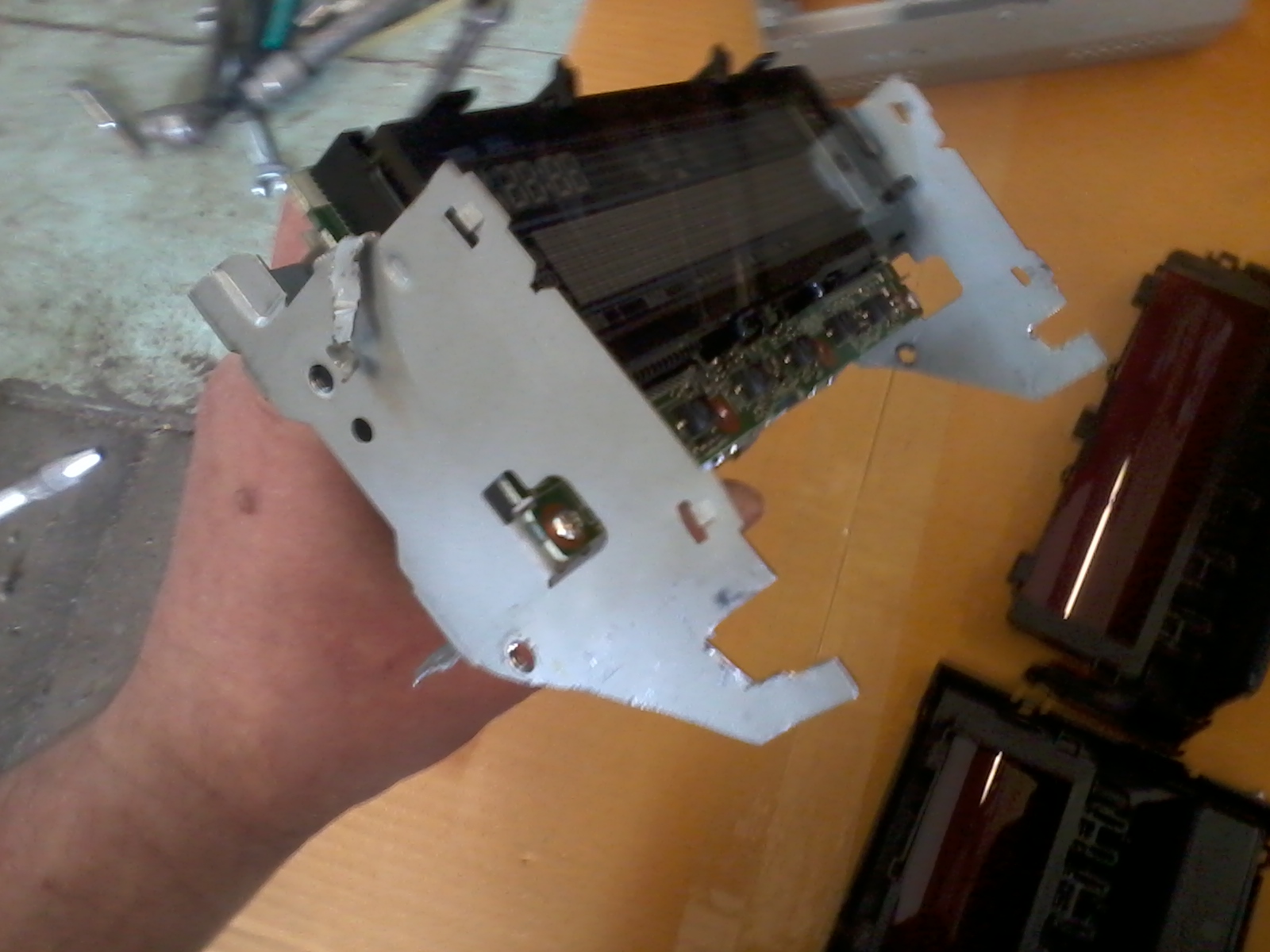

То что получилось после резки

[Shavl]

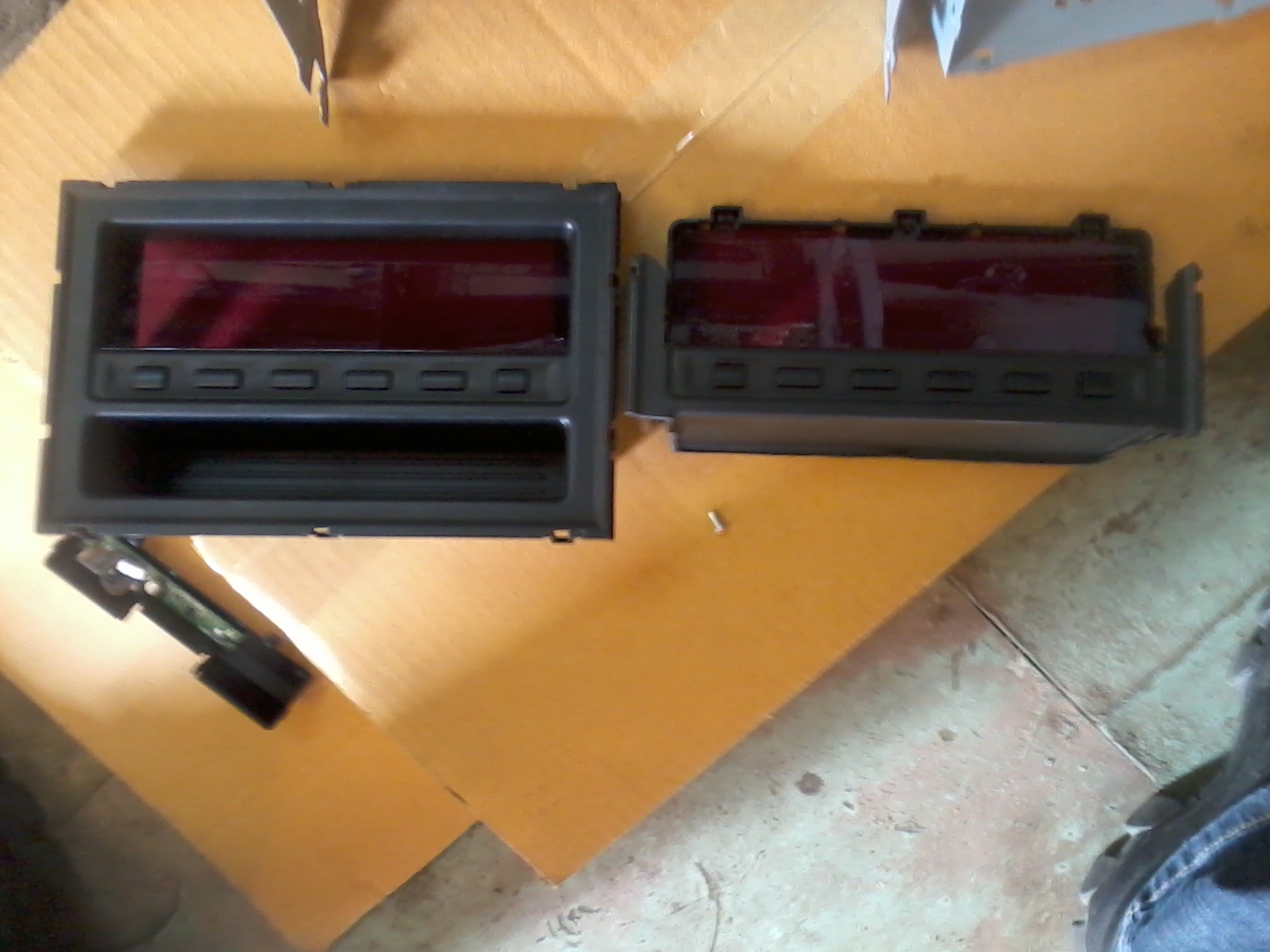

Лицевые пластиковые части БК - нерезанная и резанная. Фотки плохие, извините

[Shavl]

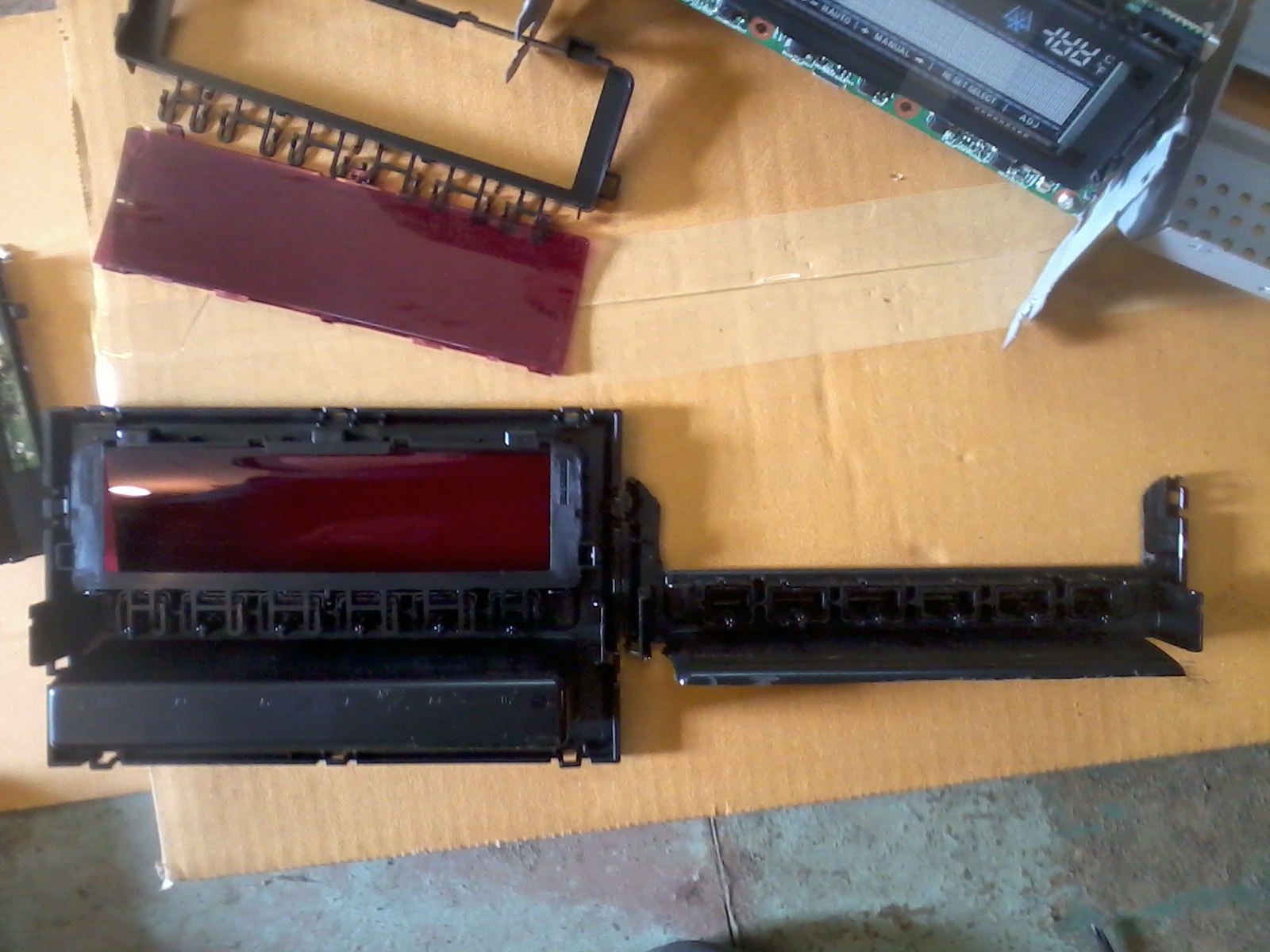

Вот вид пластиковых частей сзади. Резаная часть разобрана на составляющие - стекло и держащая его рамка с отливами для подпружинивания кнопок

[Shavl]

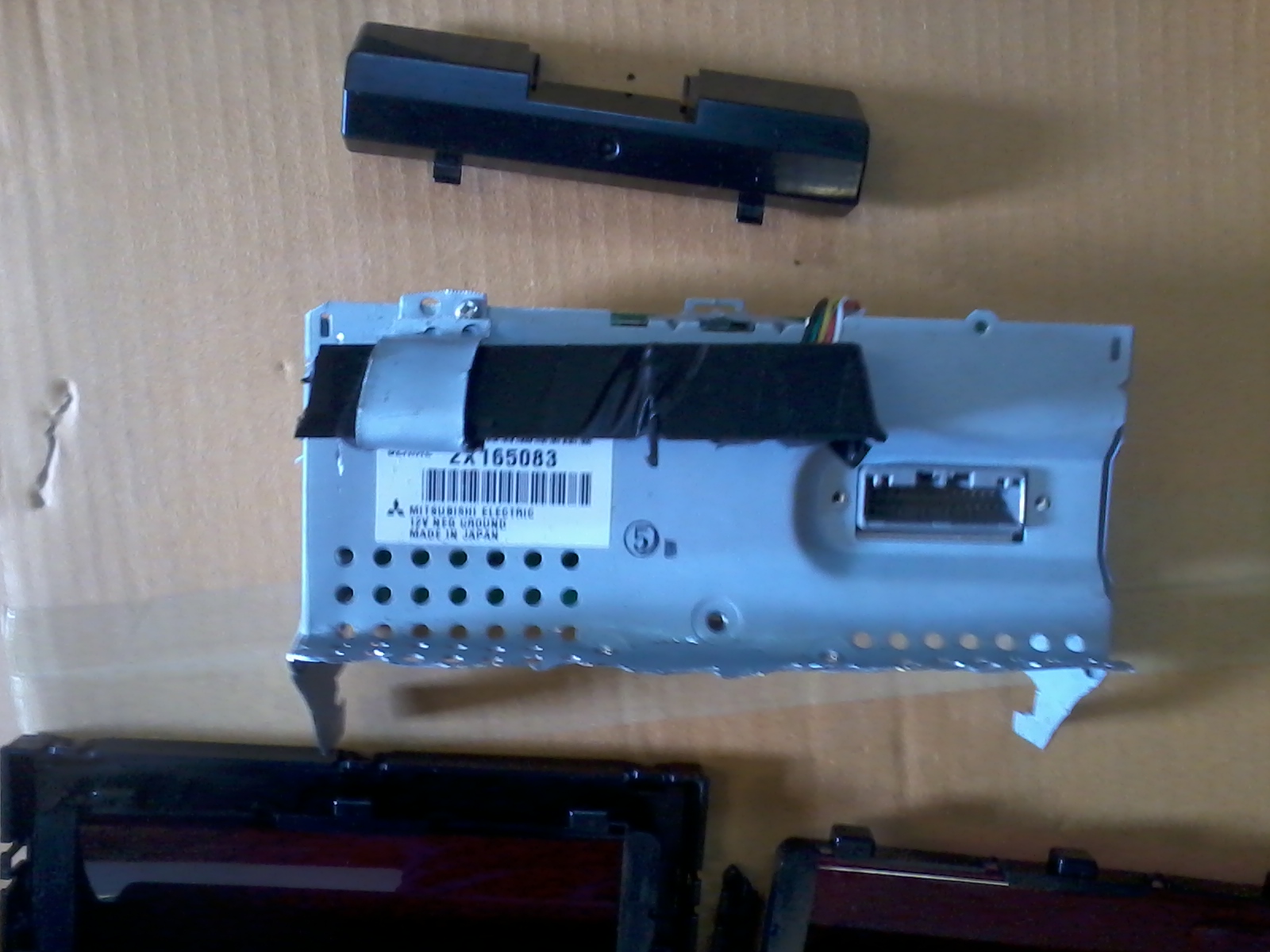

Вид резаного БК сзади. Часть низа обрезана, часть загнута. Куском отрезанной полоски присобачен блок компаса, корпус которого подрезан и замотан изолентой. Сверху лежит целый блок компаса.

[Shavl]

Еще фотка для сравнения - целый и резаный БК.

[Shavl]

Как-то так. Все делалось быстро, на коленке за час-полтора, так что не очень аккуратно, но под рамкой все равно не видно . К корпусу магнитолы привинчен винтами от кронштейнов БК. Засады - жгут проводов к БК коротковат для такого расположения, втыкается внатяг и совсем уж неудобно. В выходные я его удлинил примерно на 4 см (в нем 12 проводов) - геморройная работа с учетом пайки. В жгуте есть два провода одного цвета (коричневый с красным) 21-й и 23-й контакты в разъеме, их нельзя путать! Какой-то идет на ETACS (вроде, насколько помню схему, а под рукой нету), другой на датчик температуры.
Вообще, когда в руках БК и рамка, примерно понятно что и как резать. Металлическую часть БК резал ножницами по металлу, пластиковую дреммелем.

[Doki]

Как-то так. Все делалось быстро, на коленке за час-полтора, так что не очень аккуратно, но под рамкой все равно не видно . К корпусу магнитолы привинчен винтами от кронштейнов БК. Засады - жгут проводов к БК коротковат для такого расположения, втыкается внатяг и совсем уж неудобно. В выходные я его удлинил примерно на 4 см (в нем 12 проводов) - геморройная работа с учетом пайки. В жгуте есть два провода одного цвета (коричневый с красным) 21-й и 23-й контакты в разъеме, их нельзя путать! Какой-то идет на ETACS (вроде, насколько помню схему, а под рукой нету), другой на датчик температуры.
Вообще, когда в руках БК и рамка, примерно понятно что и как резать. Металлическую часть БК резал ножницами по металлу, пластиковую дреммелем.

Прикольно, только не хватает итоговой фото, так сказать в интерьере, тогда можно понять как спрятаны все дефекты работы "на коленке". А магнитола штатная?

[Shavl]

Прикольно, только не хватает итоговой фото, так сказать в интерьере, тогда можно понять как спрятаны все дефекты работы "на коленке". А магнитола штатная?[/quote]

Так на 11 странице фотки итога. Сначала их выкладывал. А сейчас фоткал чтобы показать что где резалось. Магнитола не штатная - "Пролоджи" на Андроиде.

[Muchacho]

вандально!
но за проделанную работу 5!
вся надежда на китайских братьев, может сварганят нам переходную рамку для "старого" БК, чтобы дреммелем не курочить

[Alligator]

Я все таки буду искать БК нового образца. А то я навырезаю))))

[Shavl]

Боюсь цена БК нового образца не порадует. Он стоит под 70 тыщ рублей . В этой теме (в середине где-то) выкладывали номера бортовых компьютеров, номер новый там тоже есть (вроде он, который указан после мая 2013 г.). Старый-то БК стоит под тридцатник (по экзисту), а по тому номеру, который вроде новый, как раз около 70 тыщ и выдает. Вот такие они бестолковые, эти БК, а цену себе знают Нее, я кнопки свои городить буду. Вот фотка резанного БК и рисунок нового из каталога. Что нибудь придумаю по образу и подобию.

[drozd272]

Запутался ты,70т.р. стоит ГУ,наш БК 20-33т.р. стоит и новый не будет дороже.

[SKS]

Интересно в эту рамку Мультик встанет, тот что 1ДИН?
Прикольно было бы, а то внизу он как-то не очень удобен для взгляда. У меня сейчас на стекле в левом углу. Смотреть удобно, а вот переключать по надобности дисплеи не очень, тянуться надо. А на освободившиеся место от магнитолы полочку, как в максималке. Иногда нужна для мелочевки, тот же телефон сунуть или еще что.

[drozd272]

Так ты размеры мультика нарисуй,а он замерит,это не сложно.

[SKS]

У него такой как раз стоит вместо родной магнитолы.
