Салон и как его разобрать

[avega]

Я тоже снимал задний фонарь лампочку менял. Окручиваешь болт и тянешь весь фонарь как бы вдоль машины в сторону багажника. На себя короче)))) он просто снимается. Клипсу вытаскивать
не надо она отламывается!

[vak2]

Руководство по эксплуатации авто, для заднего фонаря указано:
страница 8-45 - вывернуть два винта...
страница 8-46 - сдвинуть фонарь назад при этом клипса остается в кузове!
немного отклонить фонарь и вывернуть держатели ламп
страница 8-47 - замена ламп и обратная сборка

[AlienXL]

Спасибо, фонари поставил. Реально,как и указывали выше, сдергиваются на себя, снимаются без особых проблем. Времени заняло примерно полчаса.

[drozd272]

Где фоты фанарей??

[AlienXL]

Блин, грязно на улице, никак мафын не помою...

[sn1]

Блин, грязно на улице, никак мафын не помою...

Я крайний раз мыл в середине января

[AlienXL]

Тут выложил фотки фонарей http://www.pajero4x4.ru/bbs/phpBB2/view ... 3#p1588413

[Профан]

С фото не могу, а на словах всё очень просто:
Передние:
1. Откручиваем болты в углублениях, аккуратно посередине ножем поддеваем серебристую накладку(там где стеклоподъемник). Выщелкиваем, отсоединяем разъем, кладем накладку в сторону.
2. Аккуратно тянем треугольник с пищалкой за верх на себя, как вышело верхнее крепление подаём его чуть вверх и снимаем
3. Откручиваем винт в ручке(за крышечкой) и винт сбоку.
4. Ищем где можно пальцами поддеть обшивку и отщелкиваем пистоны
Задние:
Всё то же самое, только треугольника с пищалкой нет и сбоку винта нет.

После того как обшивка отщелкнута вытаскиваем лампу подсветки и откручиваем ручки.

Внимание! Очень советую вытаскивать заранее накладки с кнопками свеклоподъемников и разъединять разъемы, очень там хрупкие крепления кнопок к накладкам!

С Вашего позволения чуток подправлю и добавлю.
1. Поддевать ножом не стоит. Серебристая накладка плотно сидит. Лучше схватить накладку за углубление левой рукой, правой рукой за край накладки в районе стеклоподъемников и оттягивать на себя и как бы приподнимая внутреннюю часть. Оттягивая ослабляются и практически выходят крепления накладки которые дальше от нас (ближе к двери). После того как высвободились крепления которые ближе к двери. Отталкиваем как бы накладку от себя и вверх ближнюю часть. И накладка снимается без инструментов вообще.
3. С крышечкой винта поакуратней. Зуб защелки крышечки находится ближе к оси дверной ручки. Именно с той стороны нужно ее отщелкивать (тянуть на себя) . Ни в коем случаю не с другой стороны (там так сказать "шарнирная часть" крышечки). При попытке захватиться за край крышечки глубоко не засовывать инструмент, можно сломать зуб защелки( она хрупкая, я его себе благополучно сломал).

Неплохо бы все это проделывать в теплых условиях. Чтобы клипсы были помягче и не ломались. Хорошо иметь в запасе несколько клипс (у меня например 2 сломались). Ни в коем случаи не покупать заменители клипс от других машин. Я например купил от Хонды или от Тойоты (на рынке). Визуально они другие, но вроде размеры были одинаковы. Фактически их можно установить, но панель будет иметь зазор в шляпке клипсы (место соединения клипсы с панелью) и скорей всего будет дребезжать.

[PERESVET]

Начинка обивки 5-й двери. Вся обивка на пистонах MU000504
Порядок снятия:
1- Панель стопсигналов (3 пистона) Внимание! Не родные пистоны не прижимают плотно панель и есть засветка багажника при работающем стоп сигнале.
2 - Основная панель (два самореза под крест + куча пистонов). Саморезы находятся под заглушками для замены габартных ламп.
3 - Две панели боковых (3 пистона (верхний из них - направляющий не извлекаемый)).

[nsk-sergey]

Устанавливал омыватель на камеру заднего вида, (фото отчет здесь http://www.pajero4x4.ru/bbs/phpBB2/view ... 8&start=30 ), пришлось разбирать всю пятую дверь.
С начало извлекаем фарные заглушки. Снимать обшивку нужно с любого нижнего угла двери, клипсы отщелкиваем перпендикулярно самой двери, они там стоят без всяких наклонов 12шт. У меня часть из них соскочила с креплений обшивки и осталась в двери, как их вытащить написано на первой странице темы.

Усилие при отрывании обшивки нужно прилагать довольно большое, но главное не переусердствовать, чтобы не сломать. Если вы хотите снять только нижнюю часть обшивки то саморезы под фарными заглушками откручивать не обязательно они фиксируют опанелку стоек двери, из фото, думаю это понятно.

Затем снимаем верхнюю панель стоп сигнала.

Боковые панели снимаются, конечно же, не так как показано на фото (это я «накосячил», снимал первый раз) но куда и зачем тянуть понятно.

Разбирая дверь, наткнулся на интересный не задействованный разъем, даже предположений нет для чего он.

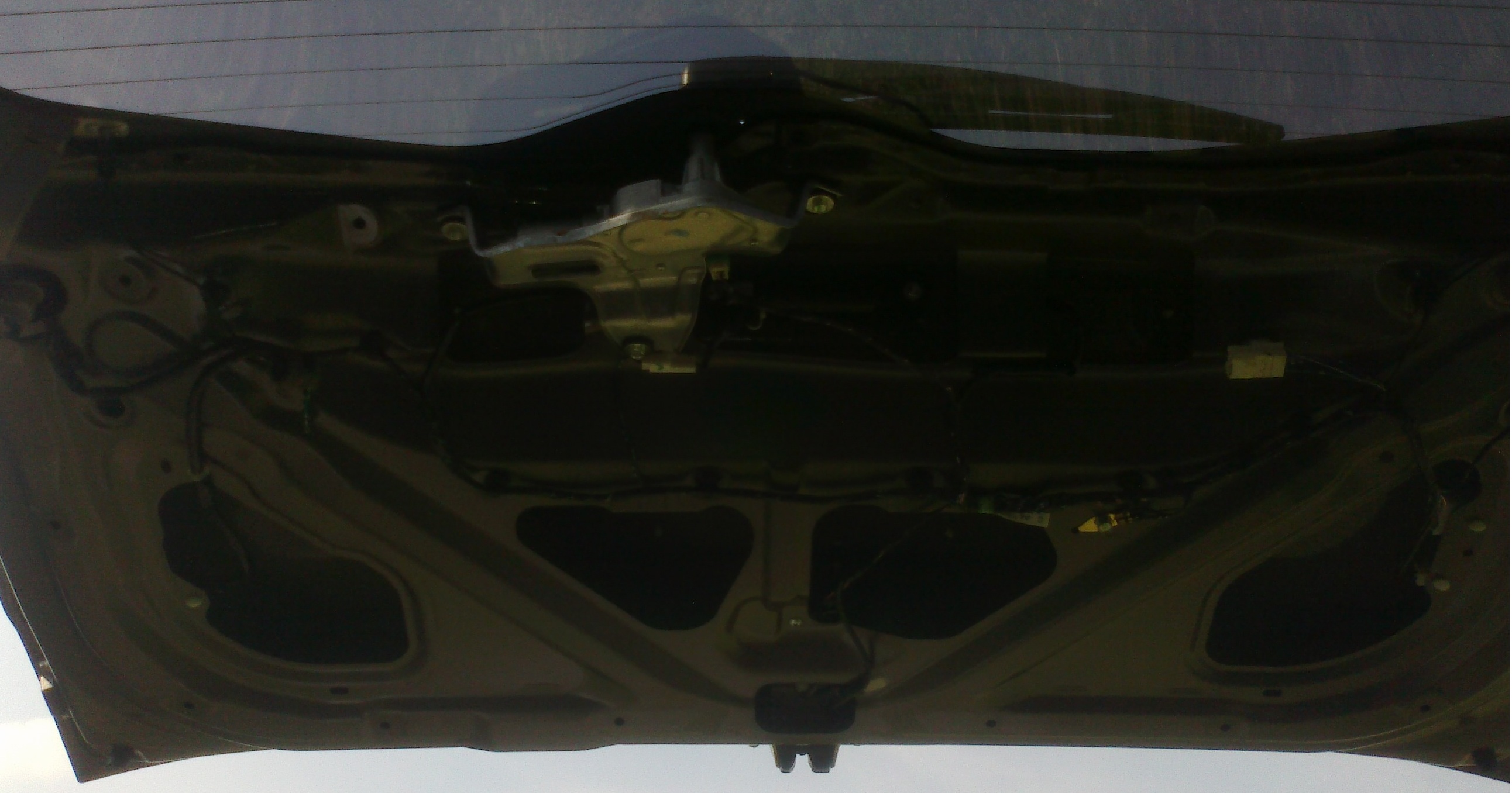

А так выглядит наш багажник в разобранном виде.

Дальше снимаем клавишу открывания багажника ,камеру заднего вида и серебристый «козырек», он крепится на двух гайках , двух небольших клипсах и одной направляющей.

Пластиковая широкая накладка на низ двери крепится двумя гайками и двумя клипсами, я ее не снимал, нужды не было.

Заодно поменял лампочки в подсветке номера на диодные, встали очень плотно, можно сказать я их запихал туда насильственно (очень длинные).

Поменял лампочки в верхнем стоп сигнале на мощные диоды . А так выглядят наши саморезы на номерах.

[Mark69]

Разбирая дверь, наткнулся на интересный не задействованный разъем, даже предположений нет для чего он.

Машины 08-09г шли с замком пятой двери, лечина электронная управляет ЦЗ

[PERESVET]

Руководство по эксплуатации авто, для заднего фонаря указано:
страница 8-45 - вывернуть два винта...
страница 8-46 - сдвинуть фонарь назад при этом клипса остается в кузове!
немного отклонить фонарь и вывернуть держатели ламп
страница 8-47 - замена ламп и обратная сборка

[nsk-sergey]

Разбирая дверь, наткнулся на интересный не задействованный разъем, даже предположений нет для чего он.

Машины 08-09г шли с замком пятой двери, лечина электронная управляет ЦЗ

Так он у нас и так не механический. В чем шутка юмора?

[DenisR]

ранньше там была личинка под ключ, багажник можно было ключом открывать

[Mark69]

Разбирая дверь, наткнулся на интересный не задействованный разъем, даже предположений нет для чего он.

Машины 08-09г шли с замком пятой двери, лечина электронная управляет ЦЗ

Так он у нас и так не механический. В чем шутка юмора?

шутка юмора с права от номера над буквами паджероспорт, с помощью шутки открывается/закрывается весь автомобиль

[nsk-sergey]

Сенькью вери мач!!!

[drozd272]

Я на днях разбирал,там две фишки есть,одна над замком(чёрная) под три провода,вот она для него,а слева есть большая белая наверно для камеры заднего вида.Меня другое удивило,две резиновых гофры на фотке выше,у меня она одна,там весь пучёк проводов...зачем вторая???

[SknUA]

вот по второй и проходят провода от камеры (там 6 пинов вроде). ответная часть на левой стойке двери (вроде) - в нее и втыкался шлейф через левую гофру.

[tu177]

MU000504 пистоны кто-нить покупал. сколько штук в упаковке. на экзисте не понятно 50 руб. не может стоить одна

[Профан]

Одна так стоит. Не оригинал не советую брать. Они размером чуток не подходят при визуальном сходстве.
