Снятие заднего бампера?

Сообщение sn1 » 03 июн 2011, 14:30

Господа! Кто снимал задний бампер? Опишите процесс поподробнее, а то боюсь сломаю чёнить :*SCRATCH*:
ответившим заранее спасибо!


ЗНАНИЕ - это огонь, выжигающий радость!

Аватара пользователя
SoundSpeed
Сообщения: 1970
Зарегистрирован: 04 июн 2007, 12:18
Двигатель:: Дизель
Мой автомобиль(и):: NMPS'10, S05, DARK Edition - был, TLC 150 - есть.
Откуда: Москва, Молодогвардейская, 58
Благодарил (а): 64 раза
Поблагодарили: 181 раз
Контактная информация:

Re: Снятие заднего бампера?

Сообщение SoundSpeed » 03 июн 2011, 15:38

Мне наши ребята снимали так:
1. Сняли брызговики (можно и не снимать кста, но со снятыми удобнее)
2. Отстегнули расширители арок (они на круглых клипсах)
3. Открутили болты, которые видны в проёме задней двери (4 шт)
4. Снизу бампера ещё 2 клипсы (вынимается центральная пипка- затем сама клипса)

Вродеба всё ))
Успехов.
С ув., Алексей
Автосервис, ТО, тюнинг, охрана, доп. оборудование японских авто, тел. 775-43-84, http://www.soundspeed.ru

Аватара пользователя
Mark69
Сообщения: 2235
Зарегистрирован: 17 дек 2009, 18:36
Двигатель:: 4M41
Мой автомобиль(и):: PAJERO SPORT NEW 2008г.в.
Откуда: Екатеринбург
Благодарил (а): 173 раза
Поблагодарили: 245 раз

Re: Снятие заднего бампера?

Сообщение Mark69 » 03 июн 2011, 16:04

Запоминай где какие клипсы стоЯт, чтоб при сборке голову не ломать, их 3 или 4 разных вида
NMPS 2008. 3.2 акпп, MJ 600 Turbo, вебасто, силовые пороги, лето мт км2 265х70х17
зима бридж 7000 285х65х17

8922четырнадцать50820 Сергей

Аватара пользователя
SoundSpeed
Сообщения: 1970
Зарегистрирован: 04 июн 2007, 12:18
Двигатель:: Дизель
Мой автомобиль(и):: NMPS'10, S05, DARK Edition - был, TLC 150 - есть.
Откуда: Москва, Молодогвардейская, 58
Благодарил (а): 64 раза
Поблагодарили: 181 раз
Контактная информация:

Re: Снятие заднего бампера?

Сообщение SoundSpeed » 03 июн 2011, 16:21

Да ладно )))) всего лишь 2 )))

Белые (как на дверных обшивках)- на расширителях, чёрные, как на облицовке радиатора, со средней вставкой- снизу.
С ув., Алексей
Автосервис, ТО, тюнинг, охрана, доп. оборудование японских авто, тел. 775-43-84, http://www.soundspeed.ru

Аватара пользователя
sn1
Сообщения: 6849
Зарегистрирован: 23 авг 2010, 10:28
Двигатель:: 4D56+
Мой автомобиль(и):: Pajero Sport II
Откуда: Византийская Империя
Благодарил (а): 276 раз
Поблагодарили: 555 раз

Re: Снятие заднего бампера?

Сообщение sn1 » 03 июн 2011, 16:41

Если я правильно понял:
1. Сымаем расширители путем выдергивания на себя. Пральна?
2. Сымаем брызговики
3. Снимаем пистоны снизу
4. откручиваем болты в проёме задней двери.

Особо не понятен 1-й пункт! Я ниче там не оторву лишнего? Изнутри там какие-то синенькие пистоньчики торчат.
ЗНАНИЕ - это огонь, выжигающий радость!

Аватара пользователя
SoundSpeed
Сообщения: 1970
Зарегистрирован: 04 июн 2007, 12:18
Двигатель:: Дизель
Мой автомобиль(и):: NMPS'10, S05, DARK Edition - был, TLC 150 - есть.
Откуда: Москва, Молодогвардейская, 58
Благодарил (а): 64 раза
Поблагодарили: 181 раз
Контактная информация:

Re: Снятие заднего бампера?

Сообщение SoundSpeed » 03 июн 2011, 18:01

А вот как раз выдёргивать нельзя. У Мицу (кстати баг, что обидно, в отличие от Тоёты) при дёргании вырывает не клипсу, а её посадочное место с пластика (((( Причём везде, включая салонные детали.

Аккуратно, пластиковой лопаткой отгибаем расширитель, и под клипсу непосредственно отвёртку или клипсодёр. Аккуратно отщёлкиваем. По одной.

Либо тянем, а не дёргаем, саму деталь.

Лучше перебдеть....

зы: пистончики могут быть синенькими, могут беленькими. У меня белые. разницы нет. принцип их один.
С ув., Алексей
Автосервис, ТО, тюнинг, охрана, доп. оборудование японских авто, тел. 775-43-84, http://www.soundspeed.ru

Аватара пользователя
sn1
Сообщения: 6849
Зарегистрирован: 23 авг 2010, 10:28
Двигатель:: 4D56+
Мой автомобиль(и):: Pajero Sport II
Откуда: Византийская Империя
Благодарил (а): 276 раз
Поблагодарили: 555 раз

Re: Снятие заднего бампера?

Сообщение sn1 » 03 июн 2011, 19:40

SoundSpeed писал(а): зы: пистончики могут быть синенькими, могут беленькими. У меня белые. разницы нет. принцип их один.
Они в металл кузова защелкнуты? А изнутри если надавить слегка? Там внутри как мне показалось синенькие для расширителей и беленькие с саморезами внутри для какого-то крепежа бампера.
ЗНАНИЕ - это огонь, выжигающий радость!

Аватара пользователя
VAZ
Сообщения: 4832
Зарегистрирован: 23 янв 2010, 10:34
Двигатель:: 4N15 дизель
Мой автомобиль(и):: МПС III МТ 2017г
Откуда: МО Одинцовский р-н
Откуда: МО Одинцовский р-н
Благодарил (а): 8 раз
Поблагодарили: 281 раз

Re: Снятие заднего бампера?

Сообщение VAZ » 03 июн 2011, 19:55

Кстати клипсы в расширителях вставлены в пазы, все направлением в одну сторону, кроме одной клипсы, которая находится на верхней дуге, третья снизу. Или чтобы попроще понять, то две в бампере, а первая которая непосредственно в кузове, как раз она и есть. Если выдернуть сперва одну эту клипсу, то потом весь расширитель можно движением по дуге от брызговика в сторону двери вывести из зацепления с клипсами и снять, клипсы при этом останутся в кузове и потом уже аккуратно клипсодёром, ну или какими другими подручными средствами повынимать без всяких помех. Правда тут есть один нюансик, на нижней части расширителя есть пимпочка типа кронштейна, которая вставлена в паз, её есть риск при этом движении обломить (особенно если первый раз и не знаешь где она находится) у меня с одним расширителем так и получилось. Но мне кажется она функциональной нагрузки особой никакой не несёт. По крайнеё мере я без неё всё собрал и ничего нигде не дребезжит, не вибрирует. К части клипс есть так же подход со стороны багажника, из домкратной ниши а с правой стороны тоже есть заглушка в обшивке багажника через которую видны 2 или 3 клипсы. А белые на саморезах это действительно для крепления бампера, их ненадо трогать. Если снимать вдвоём, то один может помогать поддавливать эти клипсы изнутри. А чисто водиночку ИМХО изнутри их не выдавить, по крайней мере я несмог.
НМПС декабрь2008, 3.2, МКПП, Т-54 сток (ушёл на трейдин); МПС III 2017, дизель, МКПП полный сток, но в багажнике цепиTZC, T-Max6500 кевлар на цепях, Хай-Джжек 120см, LIFTMATE и БСЛ110, зима Nordman SUV 265/70R17.

Аватара пользователя
talrit
Сообщения: 95
Зарегистрирован: 20 фев 2010, 13:43
Двигатель:: 3.2 DI-D 4M41
Мой автомобиль(и):: Pajero Sport New [KH8W] S02, W54A, 16A
Откуда: Kazakhstan
Благодарил (а): 9 раз

Re: Снятие заднего бампера?

Сообщение talrit » 04 июн 2011, 14:09

а вот на случай если поломаются клипсы, слышал, что от Приоры или чего там ещё клипсы подходят. Ну чтобы оперативно и недорого заменить сломанную клипсу.
Mitsubishi Pajero Sport, 3.2 TD, АКПП, 17", лето - стоковая резина, зима Dunlop Grandtrek SJ5, FGC BOX

Аватара пользователя
VAZ
Сообщения: 4832
Зарегистрирован: 23 янв 2010, 10:34
Двигатель:: 4N15 дизель
Мой автомобиль(и):: МПС III МТ 2017г
Откуда: МО Одинцовский р-н
Откуда: МО Одинцовский р-н
Благодарил (а): 8 раз
Поблагодарили: 281 раз

Re: Снятие заднего бампера?

Сообщение VAZ » 04 июн 2011, 19:16

talrit писал(а):а вот на случай если поломаются клипсы, слышал, что от Приоры или чего там ещё клипсы подходят. Ну чтобы оперативно и недорого заменить сломанную клипсу.
Слышал, что от Приоры подходят, но в руках не держал и цену не знаю. Вот от обивки Газели у меня есть, цена им 1руб штучка, но сидят не так крепко, как родные и грубоваты ИМХО если в верхний ряд поставить, то мне кажется зазор может появиться между уплотнителем расширителя и кузовом, особенно на стыке бампера с кузовом, но для нижнего ряда вполне подойдут, надо ещё их укорачивать, потому как там защёлчка вместо тюльпана типа ёршика и поэтому упрётся, если не обрезать по длине до необходимого размера.. Я взял на всякий случай, но удалось родные снять аккуратно, не поломал и поэтому газелевские не пригодились. Да и родные не так уж и дороги 46руб с какими то копейками на экзисте MU000977.
НМПС декабрь2008, 3.2, МКПП, Т-54 сток (ушёл на трейдин); МПС III 2017, дизель, МКПП полный сток, но в багажнике цепиTZC, T-Max6500 кевлар на цепях, Хай-Джжек 120см, LIFTMATE и БСЛ110, зима Nordman SUV 265/70R17.

capt
Сообщения: 2017
Зарегистрирован: 13 сен 2004, 18:49
Откуда: Москва , Юг и Центр
Благодарил (а): 4 раза
Поблагодарили: 29 раз

Re: Снятие заднего бампера?

Сообщение capt » 06 июн 2011, 09:14

открутить не забываем верхние крепежи брызговиков и сам брызговик от подкрылка рассоединяем, вытащив пистоны. Пара пистонов снизу бампера, снимаем расширители (потянув на себя) и открутив болты ( которые в дверном проеме) тянем боковины бампера в сторону, снимая их с фиксаторов. Все.
П-2, V46W МКПП, был:(
НМПС 4М41Т 4АT, BFG AT32,HakkaLT2 285/75R16,боди 30мм,Berkut R20стационарно, Гидроник5кВт, силовые пороги, задний бампер, ГП 4.3, Tungsten8000
BMW R1100S&HusqvarnaTE449&Can-Am Out Max 500XT&Summit X 800R ETec

Аватара пользователя
PERESVET
Сообщения: 508
Зарегистрирован: 25 авг 2012, 23:27
Двигатель:: 4D56
Мой автомобиль(и):: Дизельный Паджерище Спорт с механической КПП
Откуда: Киев
Откуда: Киев
Благодарил (а): 153 раза
Поблагодарили: 64 раза

Re: Снятие заднего бампера?

Сообщение PERESVET » 01 июл 2013, 12:50

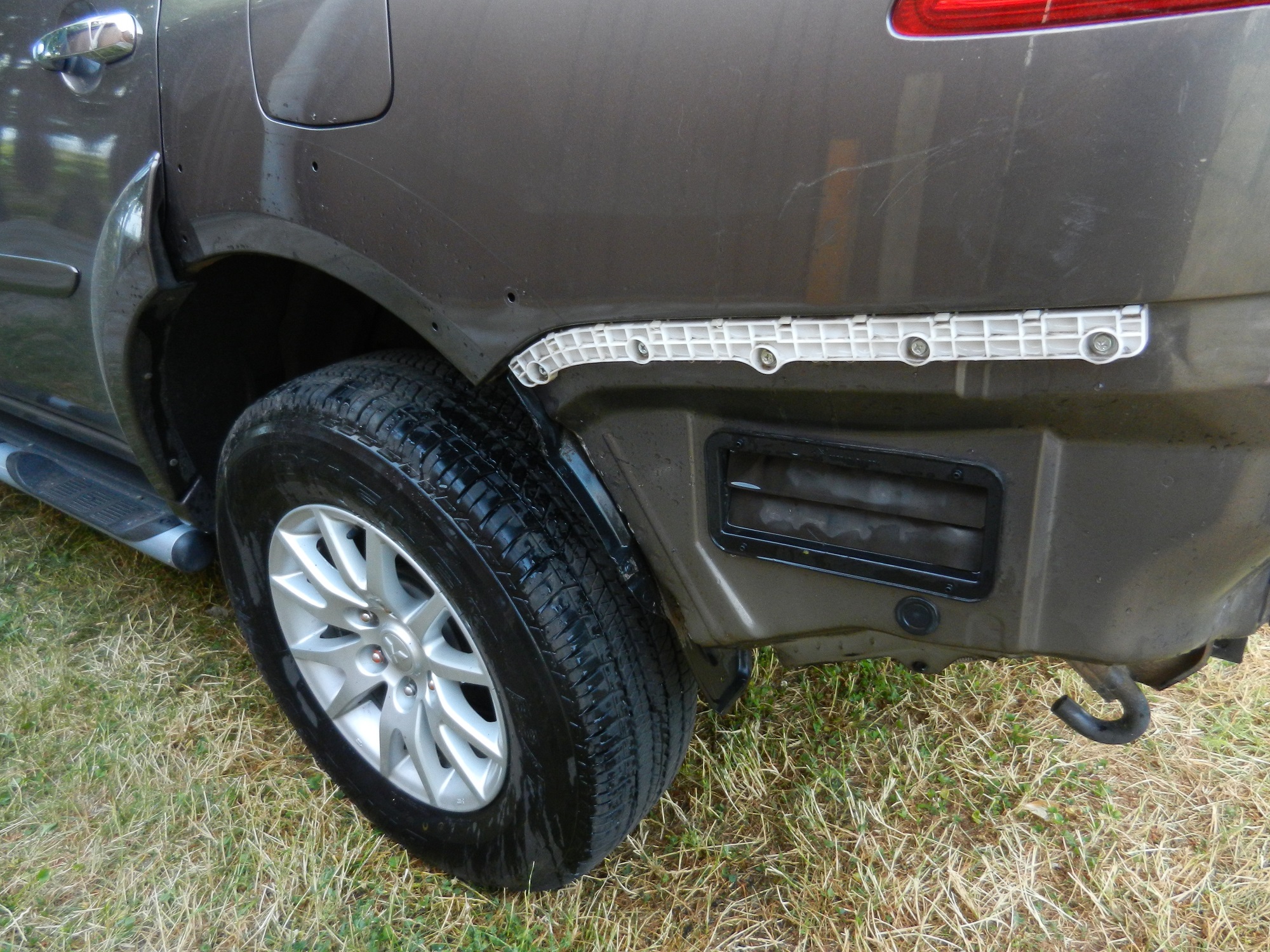

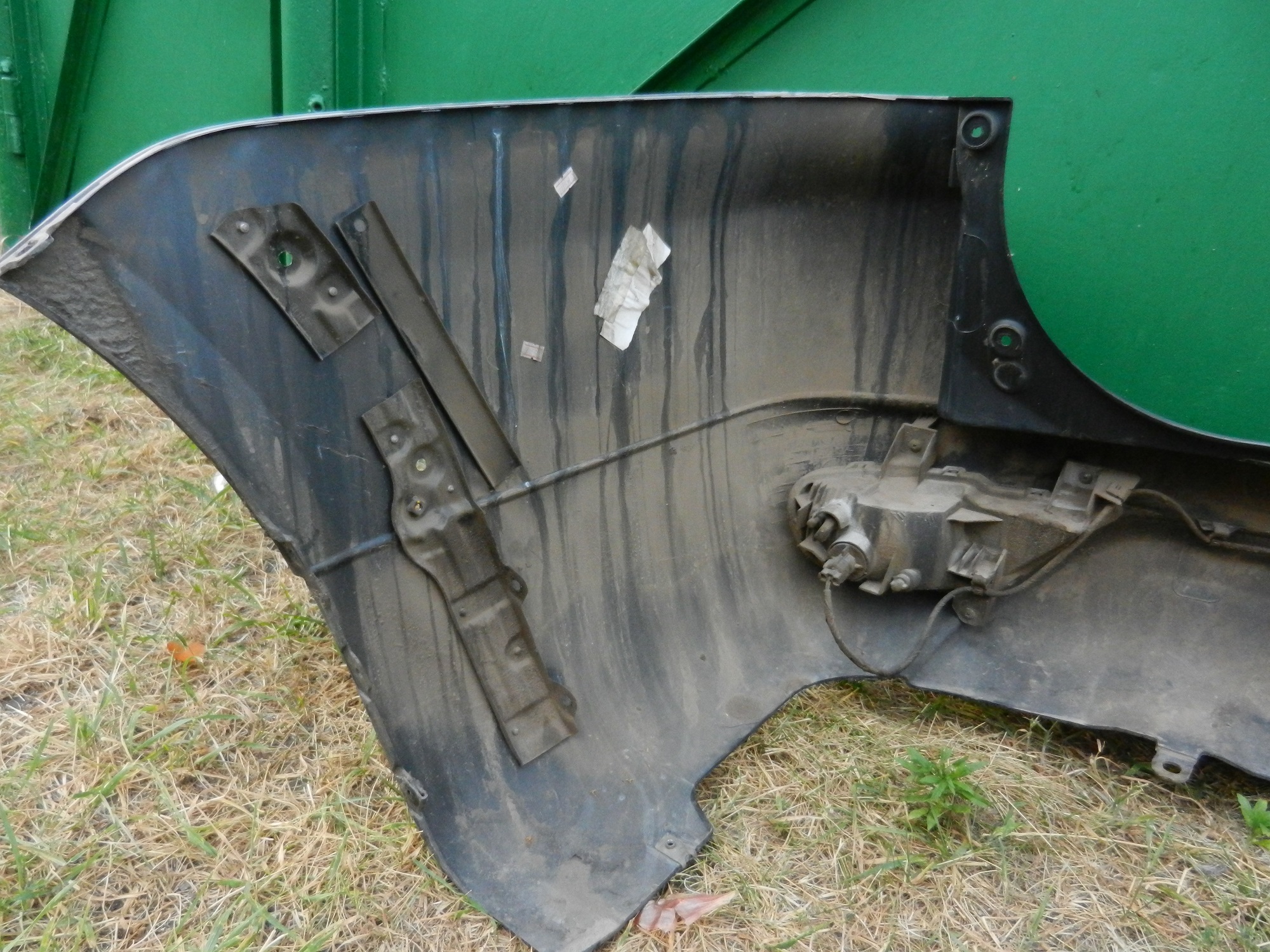

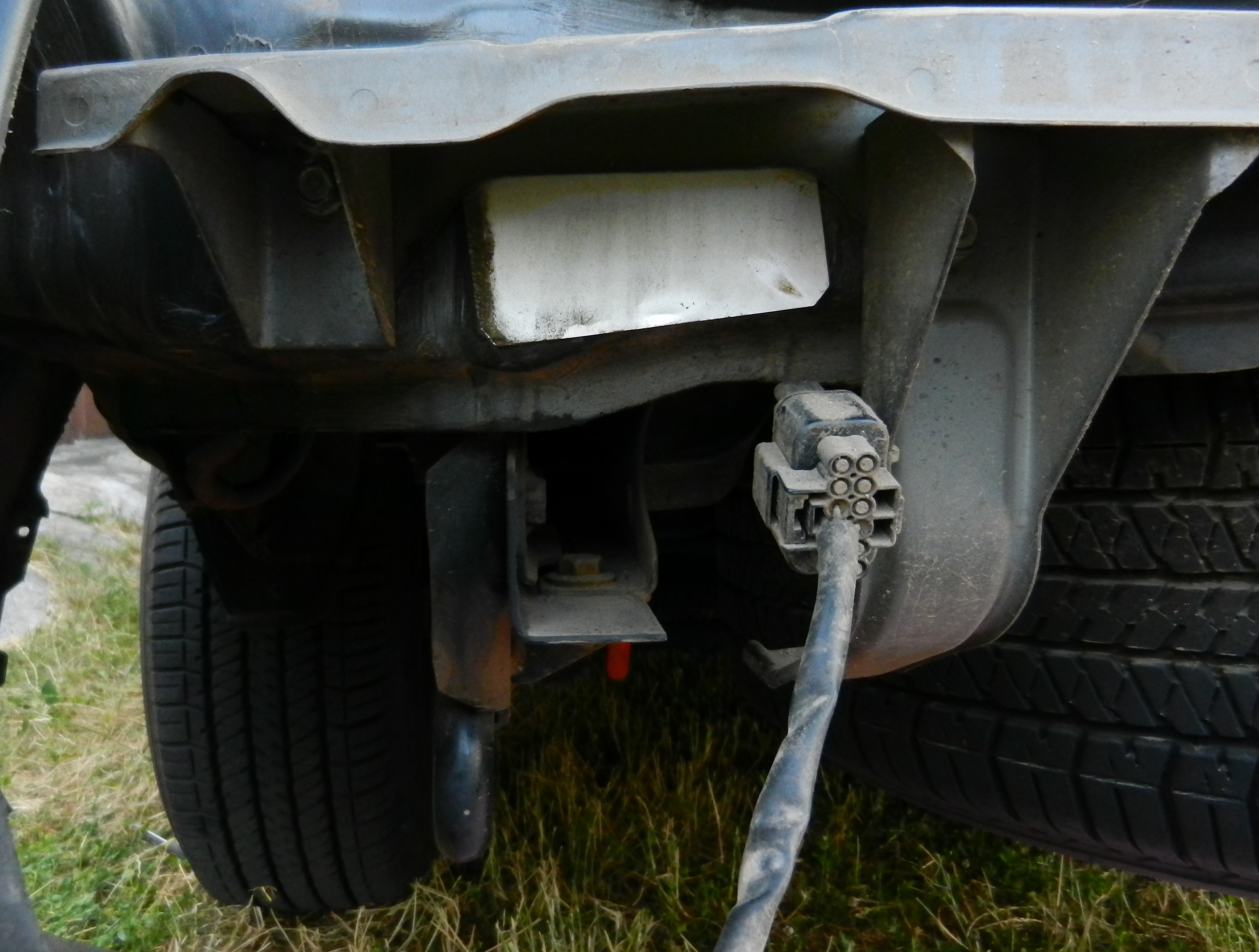

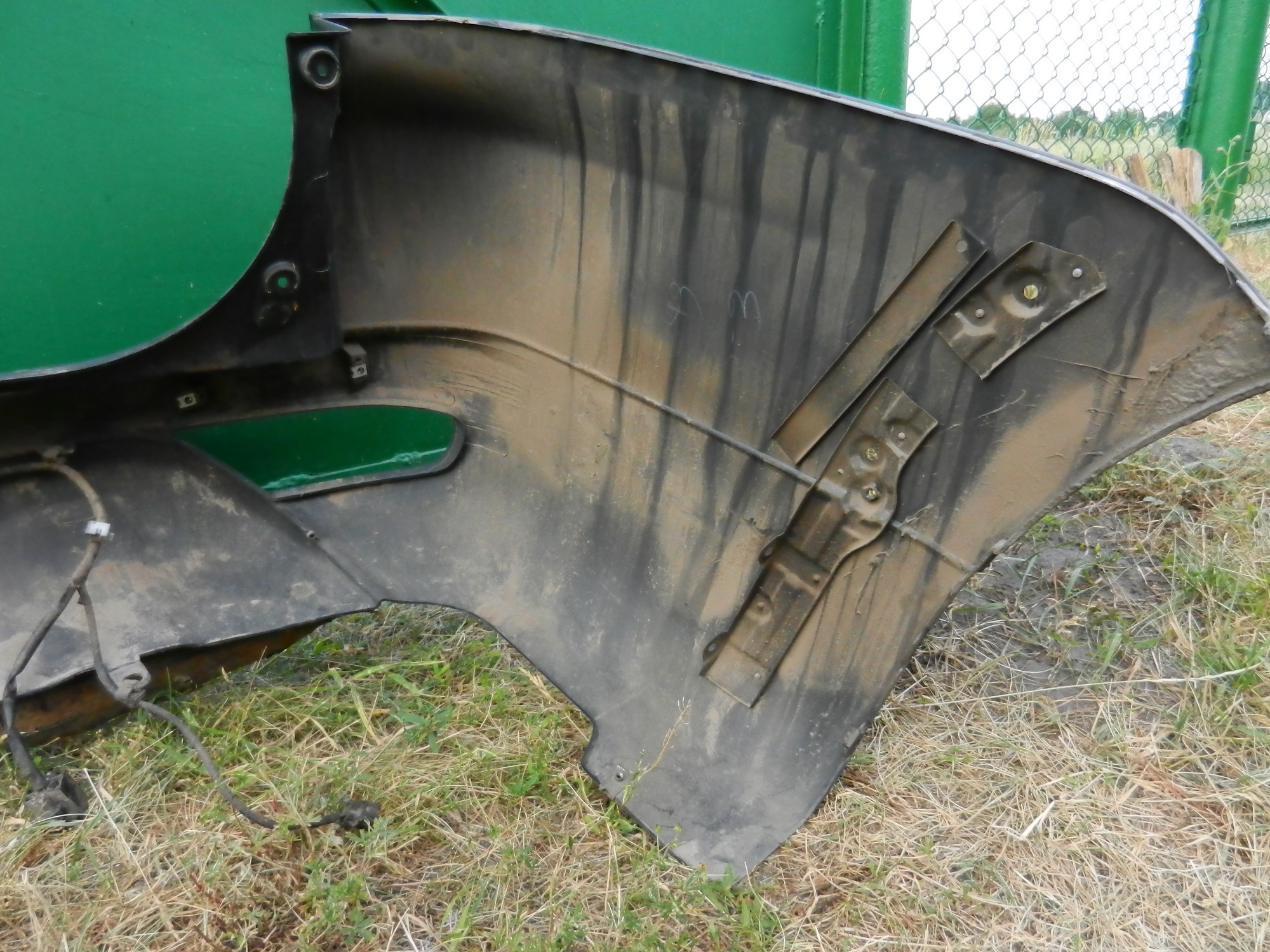

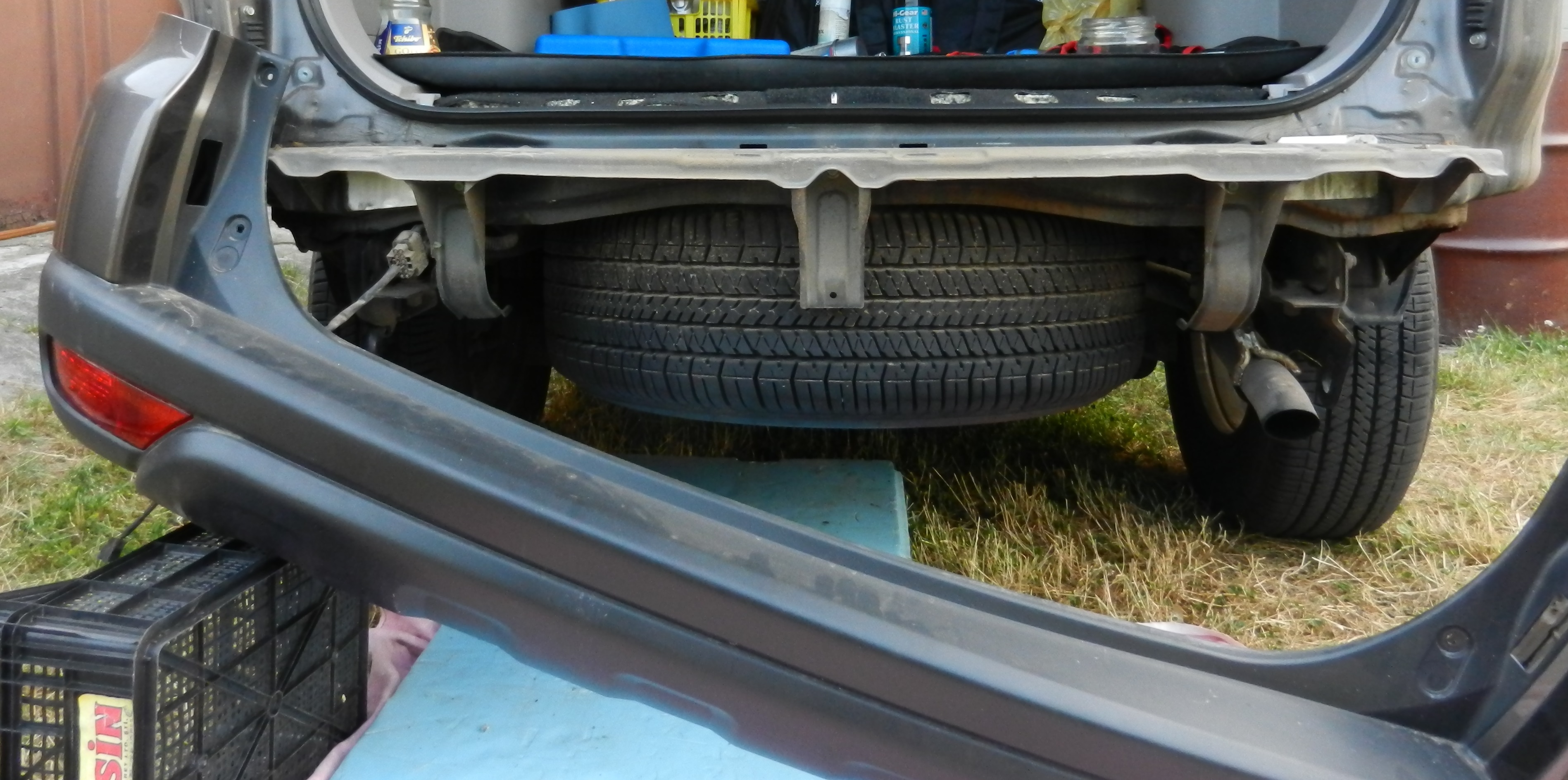

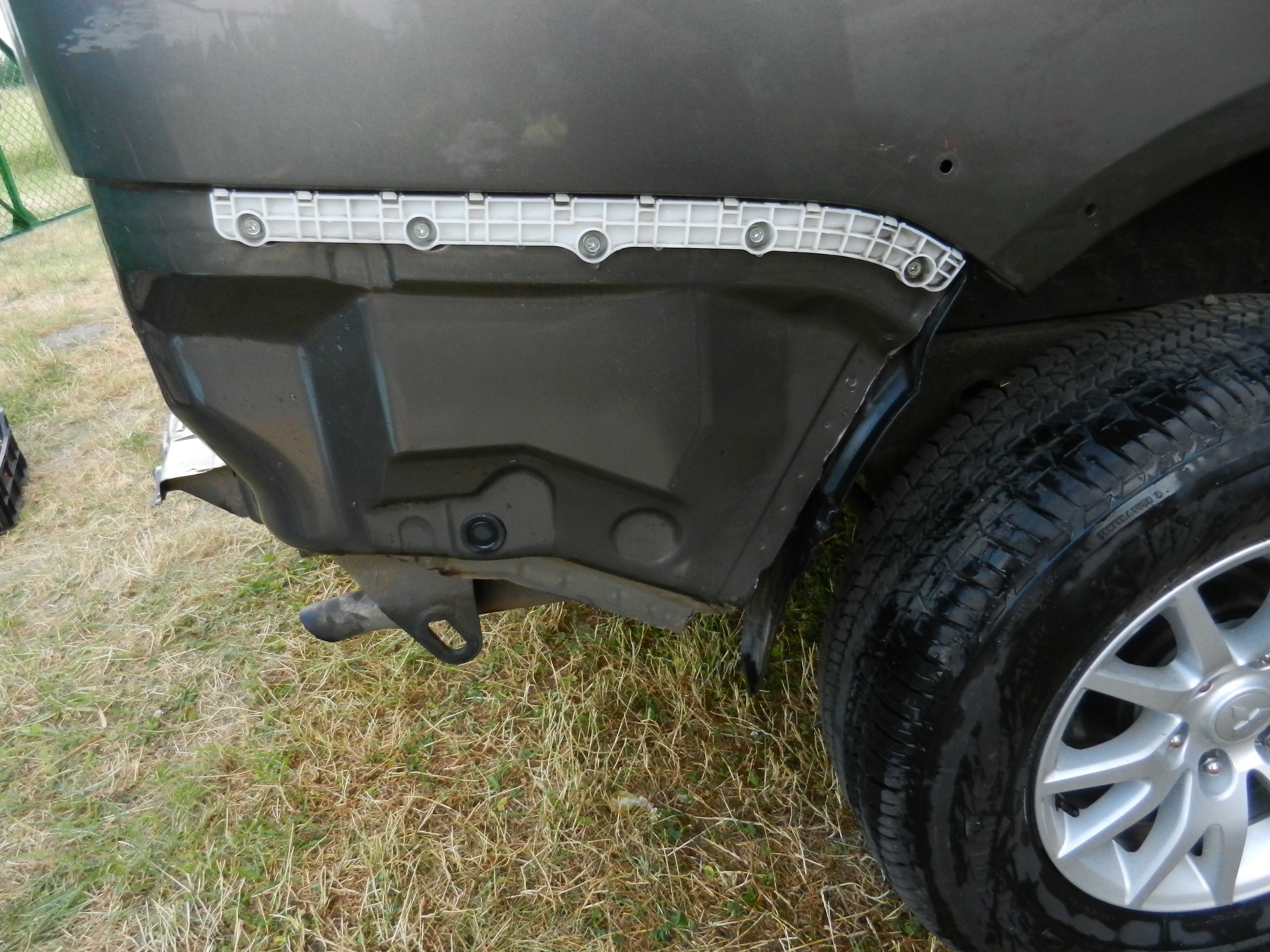

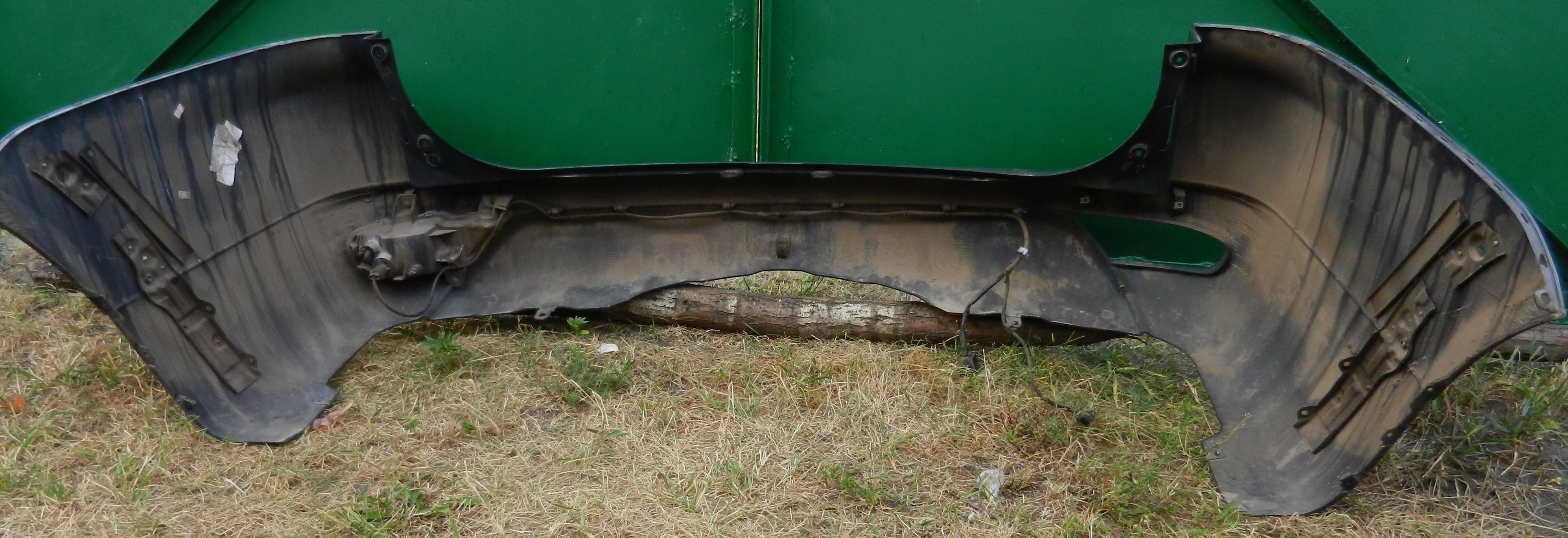

Добавлю фотографии начинки заднего бампера и боковин автомобиля
Вложения

Аватара пользователя
PERESVET
Сообщения: 508
Зарегистрирован: 25 авг 2012, 23:27
Двигатель:: 4D56
Мой автомобиль(и):: Дизельный Паджерище Спорт с механической КПП
Откуда: Киев
Откуда: Киев
Благодарил (а): 153 раза
Поблагодарили: 64 раза

Re: Снятие заднего бампера?

Сообщение PERESVET » 02 июл 2013, 20:39

capt писал(а):открутить не забываем верхние крепежи брызговиков и сам брызговик от подкрылка рассоединяем, вытащив пистоны. Пара пистонов снизу бампера, снимаем расширители (потянув на себя) и открутив болты ( которые в дверном проеме) тянем боковины бампера в сторону, снимая их с фиксаторов. Все.
Ого все! ::-D:
Расширители арок снимать от пассажирской двери (т.к. внизу у расширителей есть направляющая входящая в тело брызговика). Шляпка пистонов нежная, если обламали есть где взять (крепление низа боковин в багажнике). Установка иных приводит к неплотному прижатию расширителя к крылу.

Два пистона держащие брызговик снимаются из под крыла. Эти пистоны брызговиков отличаются от тех которые видны у колеса в арке. Ковыряются отверткой (есть для этого места).

Проводка с левой стороны, подумайте, что подставить под бампер у заднего ПТФ.
В самой нижней части брызговиков проделайте пару отверстий для последующего удаления воды и грязи...ее в этих "карманах" многовато. :*DRINK*:

Аватара пользователя
plar
Сообщения: 287
Зарегистрирован: 04 апр 2013, 18:33
Двигатель:: 4D56
Мой автомобиль(и):: newMPS
Откуда: Москва
Благодарил (а): 16 раз
Поблагодарили: 15 раз

Re: Снятие заднего бампера?

Сообщение plar » 16 мар 2014, 09:33

После снятия сломал несколько клипс, теперь расширитель в центре неплотно прилегает, надеюсь установка новых все исправит. В экзисте они от 35 руб. Вот расширитель с водительской стороны Изображение

Аватара пользователя
plar
Сообщения: 287
Зарегистрирован: 04 апр 2013, 18:33
Двигатель:: 4D56
Мой автомобиль(и):: newMPS
Откуда: Москва
Благодарил (а): 16 раз
Поблагодарили: 15 раз

Re: Снятие заднего бампера?

Сообщение plar » 16 мар 2014, 09:35

Их 7 штук. В одном месте есть отверстие под клипсу, но в крыле отверстия нет

Аватара пользователя
drozd272
Сообщения: 4795
Зарегистрирован: 04 апр 2012, 15:03
Двигатель:: 6В31 бенз 240л.с. 300Н.м прошивка
Мой автомобиль(и):: МПС 2014
Откуда: Новосибирск
Откуда: РФ
Благодарил (а): 46 раз
Поблагодарили: 263 раза

Re: Снятие заднего бампера?

Сообщение drozd272 » 18 мар 2014, 10:30

Это факт,тоже снимал и дырки в крыле нет.
Был-ЭЛЬкаёт 2008г.,цветТ-69,Instyle 4AT,M-ASTC TUNING-BOX+168л.с 350Н.м. R18 265/60/18
Был -МПС 2012г ,цвет С-06, Instale S-05 DI-D AT,FGC карта7,литьё R18, ЕТ20 265/60/18
Снова-МПС 2014,цвет С-10,Instyle S-07 AT,бенз 6В31,силовые пороги,прошивка

Аватара пользователя
plar
Сообщения: 287
Зарегистрирован: 04 апр 2013, 18:33
Двигатель:: 4D56
Мой автомобиль(и):: newMPS
Откуда: Москва
Благодарил (а): 16 раз
Поблагодарили: 15 раз

Re: Снятие заднего бампера?

Сообщение plar » 26 мар 2014, 10:55

По книжке издательства "монолит" после снятия расширителя надо менять резиновую прокладку. Зазор у меня после установки новых клипс по-прежнему остался. У остальных как было???

Аватара пользователя
Alex5024
Сообщения: 876
Зарегистрирован: 22 мар 2012, 13:00
Двигатель:: Дизель 4м41
Мой автомобиль(и):: Паджеро Спорт 2
Откуда: Красногорск М.О.
Откуда: Красногорск
Благодарил (а): 132 раза
Поблагодарили: 37 раз

Re: Снятие заднего бампера?

Сообщение Alex5024 » 26 мар 2014, 12:04

plar писал(а):По книжке издательства "монолит" после снятия расширителя надо менять резиновую прокладку. Зазор у меня после установки новых клипс по-прежнему остался. У остальных как было???
У меня как плотно прилегали так и прилегают что с новыми что со старыми клипсами.
Pajero Sport New 3.2 4M41 CR, МКПП, Separ 2000/5, лето Goodyear Wrangler Duratrac 285/75R16, зима Nokian Hakkapeliitta LT 285/75/16, EGR OFF, подвеска Lovells Suspension Я на драйве

Аватара пользователя
plar
Сообщения: 287
Зарегистрирован: 04 апр 2013, 18:33
Двигатель:: 4D56
Мой автомобиль(и):: newMPS
Откуда: Москва
Благодарил (а): 16 раз
Поблагодарили: 15 раз

Re: Снятие заднего бампера?

Сообщение plar » 26 мар 2014, 12:31

У меня что со старыми, что с новыми зазор в середине. Хоть новый уплотнитель покупай. Не дает покоя мне этот зазор :) кстати кто знает как цвет коричневый называется что на фото выше в existe. Grayish brown?

Аватара пользователя
drozd272
Сообщения: 4795
Зарегистрирован: 04 апр 2012, 15:03
Двигатель:: 6В31 бенз 240л.с. 300Н.м прошивка
Мой автомобиль(и):: МПС 2014
Откуда: Новосибирск
Откуда: РФ
Благодарил (а): 46 раз
Поблагодарили: 263 раза

Re: Снятие заднего бампера?

Сообщение drozd272 » 26 мар 2014, 19:43

цвет С-06 Grayish brown(м) коричневый.
