Вакуумный включатель переднего моста

[LelikkkDir]

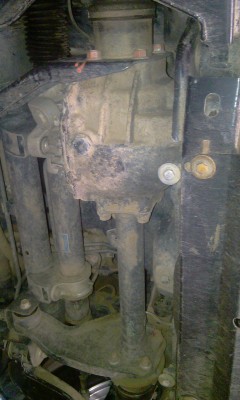

Всем привет вчера штурмовал брод и немного провалился а за день до этого читал на форуме про обрыв шлангов на вакуумном переключателе переднего моста. Когда сняли защиту чтобы её выправить я решил посмотреть на этот дэвайс и не нашёл его ! у меня НМПС 2010 года автомат может они решили эту проблемму ? Или я чемто обделён.

[asjoker]

И не найдете, нет его там больше, проблему решили.

[LelikkkDir]

И не найдете, нет его там больше, проблему решили.

Отлично! Значить мона не бояться!

[mvkarpov]

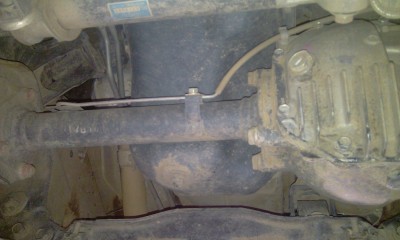

Вроде как стоит бояться срыва шланга вакуумного привода блокировки заднего моста.
Я посмотрел, он вроде высоко. Но у народа срывало (по зиме в основном).

[VAZ]

Хоть и неактуально, для тех у кого авто после 2010г. Но моя мечта сбылась. Наконец то заколхозили крышку из нержавейки на вакуумный переключатель переднего моста. Скоро поеду на ТО45 поменяю.






Рядом лежит пластиковый оригинал.
Скопировали не совсем один в один, слегка упростили, где можно. Если кого интересует, могу эскизик с размерами отсканить и выложить.

[CoolBDW]

Я бы поменял вне ТО (не у ОД, имеется в виду). Так, из параноидальных раздумий

[G.A.P]

Ага, и не забудь поставить штуцером вверх + шланг на пластиковые стяжки к нему и к мосту

[VAZ]

Гарантия закончилась 29 декабря. Поэтому на ТО еду не к ОД. Официально ОД эту крышку не меняет, все кто ломали сосок пишут, что у ОД им предлагали менять всю муфту переключения всборе. По цене приблизительно в половину стоимости автомобиля . Гарантией этот случай не признаЮт. Вон patrol78 на Lьке по этому вопросу с ОД уже не первый год судится, а результата пока нет.

[VAZ]

Ага, и не забудь поставить штуцером вверх + шланг на пластиковые стяжки к нему и к мосту

А как же, конечно, если заметили на фотке, я специально приливчик, который центрирует крышку в этом дибильном штатном положении не делал.

[G.A.P]

Вспомнил - я её ещё на герметик посадил

[VAZ]

Вспомнил - я её ещё на герметик посадил

Йэс оф кос.

[black910]

Если кого интересует, могу эскизик с размерами отсканить и выложить.

Да, да интересует. Если есть возможность, то ещё несколько слов про технологию изготовления (это для того, чтобы понять сможет ли производство наше освоить или придется на стороне искать).

[Aero]

я в пикапклубовском сервисе себе поставил железную, они их для л200 штампуют.

[black910]

я в пикапклубовском сервисе себе поставил железную, они их для л200 штампуют.

А координаты можно в личку?

[G.A.P]

А делает их НИИС2008

[Sens]

я в пикапклубовском сервисе себе поставил железную, они их для л200 штампуют.

А координаты можно в личку?

Если ещё в поиске ,пиши мне в личку. Один в один как у пикаводов, делал для соратников из клуба..

[VAZ]

Если кого интересует, могу эскизик с размерами отсканить и выложить.

Да, да интересует. Если есть возможность, то ещё несколько слов про технологию изготовления (это для того, чтобы понять сможет ли производство наше освоить или придется на стороне искать).

Да какая там особая технология. Две точёные на токарном станке детали и сварка. У меня нержавейка, но можно и из любой стали, просто покрасить потом или гальванику какую нибудь сделать. Руки всё не доходят, в выходные выложу эскизики с размерами. Конечно по уму такие детали штамповкой делаются при массовом производстве, но от токарки токо потяжелее, т.к. стенки потолще приходится делать, остальное без разницы.

[Aero]

Niis говорит что штамповкой клепают как раз

[VAZ]

Приношу извинения за небрежность эскиза. Но самое главное, все необходимые размеры, чтобы сделать деталь в нём есть. Допуска там особо точные ненужны, можно делать по свободным размерам. Не знаю насколько нужен внутри кольцевой выступ, высотой 6мм, но вот без выступа на внешней части диаметром 29мм и высотой 2мм обойтись можно, это точно. Он только штуцер потом приваривать мешает. На стальной детали ИМХО он не нужен. Просто мне с оригинала копировали, а там он на пластике для жёсткости. Ну и не изображено отверстие под штуцер. Его надо вскрыть ступенчатым, сперва диаметр 4мм насквозь в середину канавки между 54мм и 46мм диаметрами, ну и снаружи на милиметр зенкануть диаметром 6мм. Если ещё и на фотку глянуть, то я думаю всем понятно, даже, кто с техникой дел не имеет



Ну а потом штуцерок в отверстие вставить и обварить.

[olegro]

Если ещё в поиске ,пиши мне в личку. Один в один как у пикаводов, делал для соратников из клуба..

Sens спасибо, получил, см личку
