Подключение камеры заднего вида к зеркалу с монитором.

[DUS]

С монитором 7630А057 и 7630А049.

[Brand]

Минуточку, а 7630A041 разве без монитора?

[sahaalmaz]

Минуточку, а 7630A041 разве без монитора?

На моём зеркале стоит номер 7630A041 и оно без монитора.

[Brand]

понято, снимаю заказ

[BabyHummer A-328]

Вот статья по установке зеркала. http://www.drive2.ru/cars/mitsubishi/as ... nal/63213/
Мож пригодится кому?

[Lebed]

Дотошный.
Почему и написал ранее

...ПыСы. Тем, кто сейчас желает купить это зеркало за 100-120$. Мониторим разборки. Не только по четвёркам.

[Виктор74]

Заказал на "Алиэкспресс" зеркало с монитором 7" и кронштейном ММС+штатную камеру CCD.
По деньгам вышло около 2тыр. за зеркало и 800руб. за камеру.
http://www.aliexpress.com/item/Free-shi ... 18787.html
http://www.aliexpress.com/item/Mitsubis ... 09453.html

[Svetliy]

Сегодня смонтировали камеру. Безумно доволен. ТТХ камеры выложу чуть позже.

[liss1975]

Я тоже успел прикупить в экзисте но не для камеры а как монитор для видео регистратора. Вот только пока не подключал т.к. разъем оригинальный пока не нашел....
Зеркало заказывал в мае и ждал доставку 5 недель.

[Svetliy]

Итак, зеркало лежало дома с осени, и вот наконец я завершил начатое.

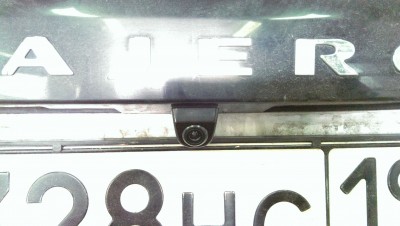

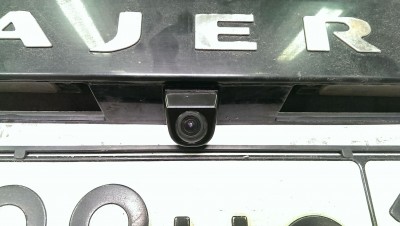

Камеру выбрал такую: CCD матрица, NTSC, универсальная, врезная. Огромный плюс - регулируется направление объектива.
Встала четко на штатное место. То есть колхоза нет вообще нигде. Штатное зеркало, штатная камера.
Линии совпадают с реальными размерами авто.
Камера: http://podgolovnik.ru/catalog/kamery-za ... s-avs321-0

Поиски разъема результатов не дали, вопрос решился (как и советовали выше) фишками от корпуса компьютера.

Очень приятно то, что в старом разъеме к обычному зеркалу, уже идут провода с нужным питанием и сигналом с коробки (задний ход).

[k0mar0ff]

я разъем срезал с куска проводки какой томашины
просто нашел в куче проводов на разборе
такие же зеркала стоят на киа и хенде
пуля в пулю только партномер другой

[denis.press]

Друзья, а нашёл может кто-нибудь парт-номер либо разъёма либо провода этого волшебного?

[Ratnik]

Очень приятно то, что в старом разъеме к обычному зеркалу, уже идут провода с нужным питанием и сигналом с коробки (задний ход).

Есть распиновка?
Себе взял на Алиэкспрессе, навигатор с камерой заднего вида с передачей по блютузу, руки пока недоходят на установку...

[Svetliy]

Очень приятно то, что в старом разъеме к обычному зеркалу, уже идут провода с нужным питанием и сигналом с коробки (задний ход).

Есть распиновка?
Себе взял на Алиэкспрессе, навигатор с камерой заднего вида с передачей по блютузу, руки пока недоходят на установку...

В старом разъемевсего три провода: плюс, минус и сигнал с заднего хода, прозваниваются в одну минуту.

[Lebed]

Как вам это зеркало с монитором?



Сайт http://dvr-mirror.ru , информация получена с Драйв.ру. Всё не реклама)))

[Denya]

С монитором 7630А057 и 7630А049.

7630А021
значит без

[denis.press]

Ребята, а расскажите поподробнее насчёт как активируется монитор в зеркале - только при наличии "плюса" на входе или же если есть видеосигнал, то монитор тоже активируется автоматически?

Планирую поставить две камеры - одну ЗХ, а одну в ухо и вывести на штатное зеркало...вот собственно по этой причине и вопрос - как быть с картинкой со второй камеры...

[k0mar0ff]

монитор стратует по команде включения з/х
можно реализовать кнопкой
но красиво было бы включением поворотника
тока схемку придется гондобить
сама схемка довольно простая

[denis.press]

А стоит заморачиваться с покупкой именно оригинальной камеры? Насколько она выигрывает в плане качества картинки у "кЕтайских"?

[gran_gran]

А стоит заморачиваться с покупкой именно оригинальной камеры? Насколько она выигрывает в плане качества картинки у "кЕтайских"?

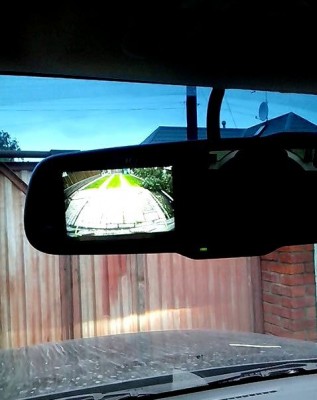

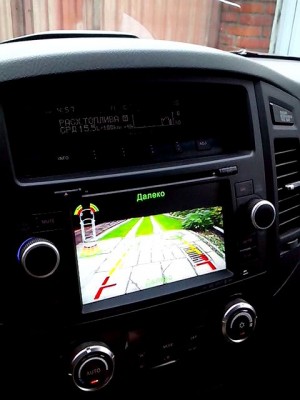

...пользую и штатную в зеркале заднего вида и доп."кЕтайскую" за 800 р., подключенную к ГУ, изображение с китайской ничуть не хуже, парковочные линии соответствуют реальности... http://pajero4x4.ru/bbs/phpBB2/viewtopi ... 2#p1728002
