Подключение камеры заднего вида к зеркалу с монитором.

[Lebed]

Можно, конечно и не париться по снятию питания с лампы ЗХ, долбанув при этом кузов под задним фонарём.... Даже заизолировав, обработав отверстие и т.п., но... Куда дальше то? Хвост вытянуть всё равно надо, проводку всё равно тянуть надо. ИМХО, снял бы обшивку в багажнике. Может и есть более простые решения, но их не знаю.
ПыСы.

[Ratnik]

Я планирую камеру установить в салоне на корпус доп стопаря задней двери, эту обшиву сниму, а вот боковую нехочу, провод по задней двери, состыковав с нужным кинуть вверх проще мне кажется. Не понравиться прикуплю китайский аналог штатной камеры в калитку, предача видео сигнала по блютузу.

[Ratnik]

Большое спасибо за схемы

[Lebed]

Сняли обшивку двери багажника, ведём провод через гофру "дверь багажника- салон" и.... Как дальше? Провод с камеры уже под обшивкой багажника. Внахлёст "дверь багажника- салон"? Подохнет быстро.
ПыСы. Не за что)))

[Ratnik]

Сняли обшивку двери багажника, ведём провод через гофру "дверь багажника- салон" и.... Как дальше?

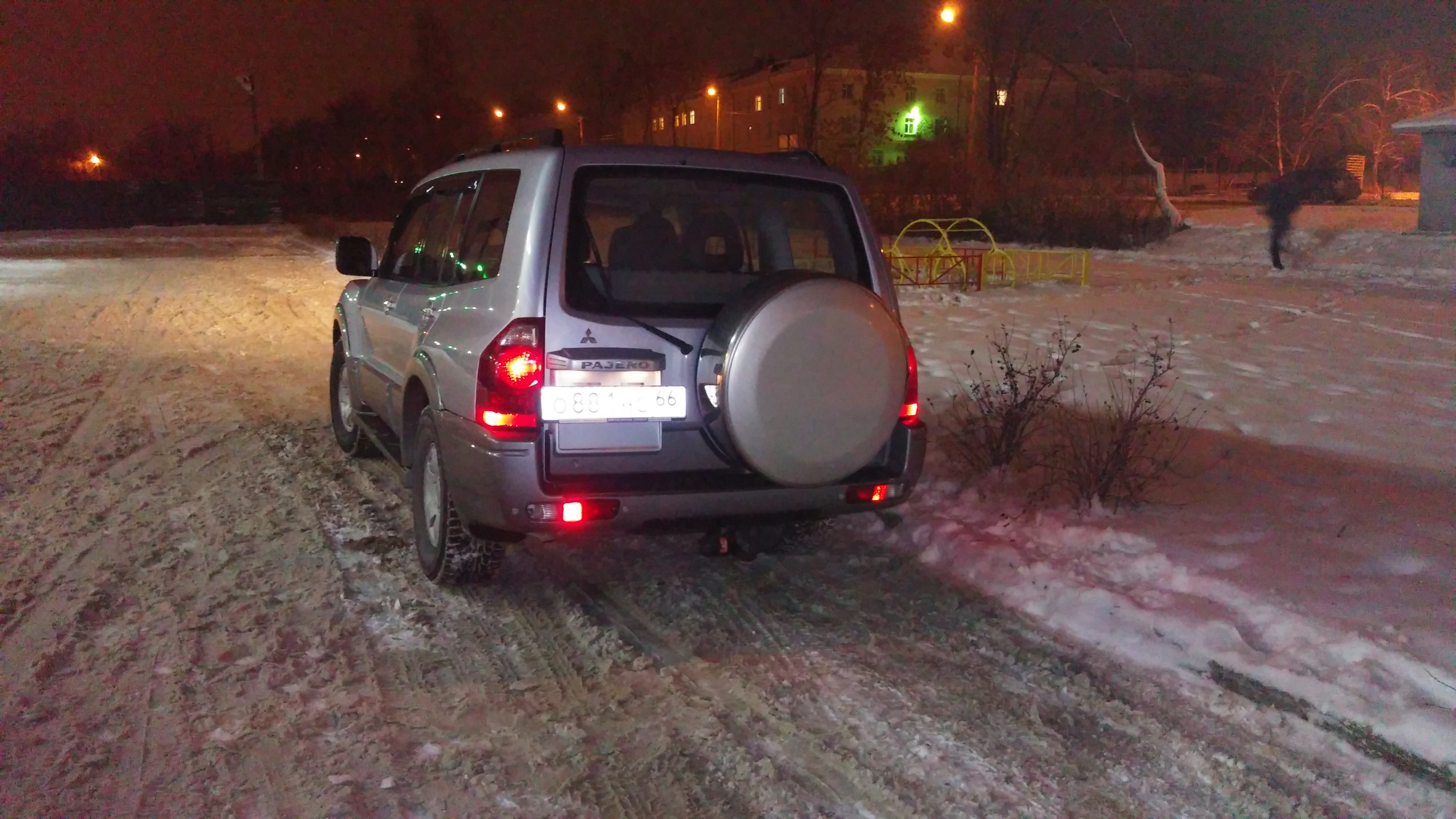

Немного не так, ставлю перемычку между разъемами на панели Д 205 (клемма 24 провод R-G) - Д 208 (клемма 86 провод Р-В), у меня эти разъемы болтаются в воздухе скорее всего, а на клемме 24 провод R-G уже есть +12В от заднего хода по схеме. Ловлю нужный провод в двери идущий на G10, стыкую и прокидываю внутри двери к корпусу доп стопаря вдоль штатного жгута, делаю расключение в этой коробке, туда же передатчик блютуза - место позволяет. Камера фиксируется на ней снизу, и находится в зоне действия дворников, а так как тонировки у меня нет, то и видимость должна быть хорошей.

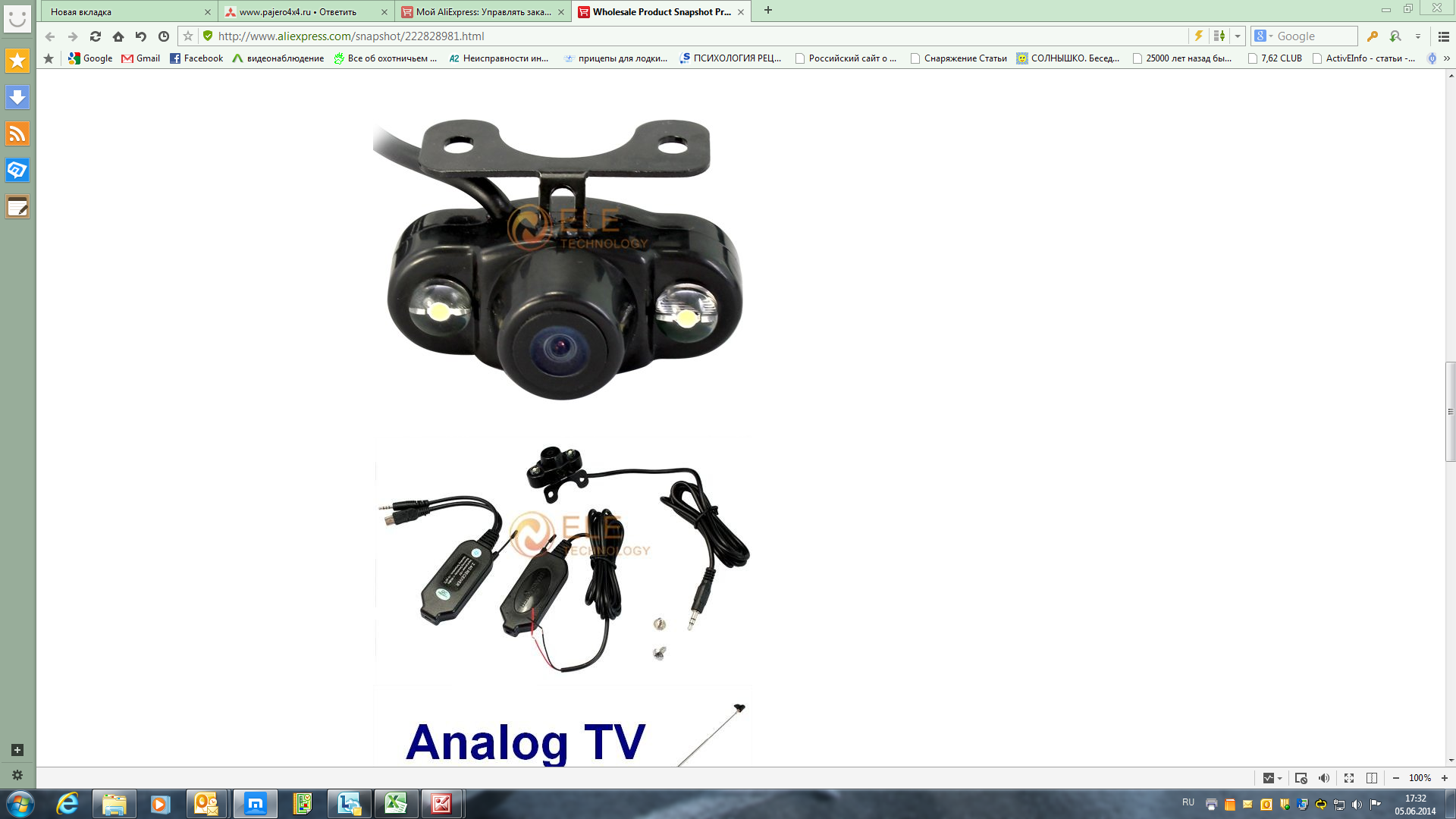

Комплект такой, навигатор плюс камера, на коленке опробовал - работает, солнце правда светило, надо козырек на экран навигатора

Вот такой вот комплект у китайцев год назад стоил 94 бакса, сейчас по моему почти в два раза дешевле

[BabyHummer A-328]

Плохо искал? Или просто нет инфы, какого цвета проводок идет на лампу заднего хода в заднем правом фонаре? Нет, конечно можно, протыкая иголочкой изоляцию каждого провода, и подключая к ней лампочку или тестер найти нужный, но не хотелось бы делать лишние дырки в изоляции проводов, т.к знаю, чем это может закончиться через пару лет.
Пришла мне передняя камера, так что, готовлюсь к установке всего комплекта из двух камер, блока для их совместной работы и мониторчика.

[Lebed]

Угу, Андрей, плохо))) Цвет проводов есть в Учебнике.

[BabyHummer A-328]

Угу, Андрей, плохо))) Цвет проводов есть в Учебнике.

"Вот непруха-то!"(с) Нюша
буду искать....

В книге не нашел:( Точнее - не смог разобраться в этих "схемах".

[Kamanci]

Почему парковочные то есть,то нет? Не могу уловить что за режим работы или просто глюк.

[Migo]

А можно ли как-то штатную камеру переключить с зеркала на новую китайскую магнитолу с видеовходом?
Что потребуется для этого?
Проводка идет от камеры ЗХ только на зеркало над лобовым стеклом или есть проводка и в торпеде передней?
(не вижу смысла переплачивать за люк и штатную магнитолу с навигацией, ибо какой-нить китаец на Андроиде выглядит интереснее, да и картинка с камеры будет больше и удобнее, чем с зеркала).

Еще вопросик - на штатной камере ЗХ реально питание на 6 вольт? Откуда оно там такое берется, с какого такого транформатора?

[denis.press]

А можно ли как-то штатную камеру переключить с зеркала на новую китайскую магнитолу с видеовходом?
Что потребуется для этого?
Проводка идет от камеры ЗХ только на зеркало над лобовым стеклом или есть проводка и в торпеде передней?
(не вижу смысла переплачивать за люк и штатную магнитолу с навигацией, ибо какой-нить китаец на Андроиде выглядит интереснее, да и картинка с камеры будет больше и удобнее, чем с зеркала).

Еще вопросик - на штатной камере ЗХ реально питание на 6 вольт? Откуда оно там такое берется, с какого такого транформатора?

Реально 6V, от зеркала камера и питается, так что без зеркала придётся "колхозить" и где-то брать 6V...

[Migo]

и где-то брать 6V...

сейчас в Mitsu отказались от экрана в зеркале и ставят магнитолу хоть и без навигации, но сразу с выводом на камеру. Там тоже 6В?

[РВА]

Здравствуйте)

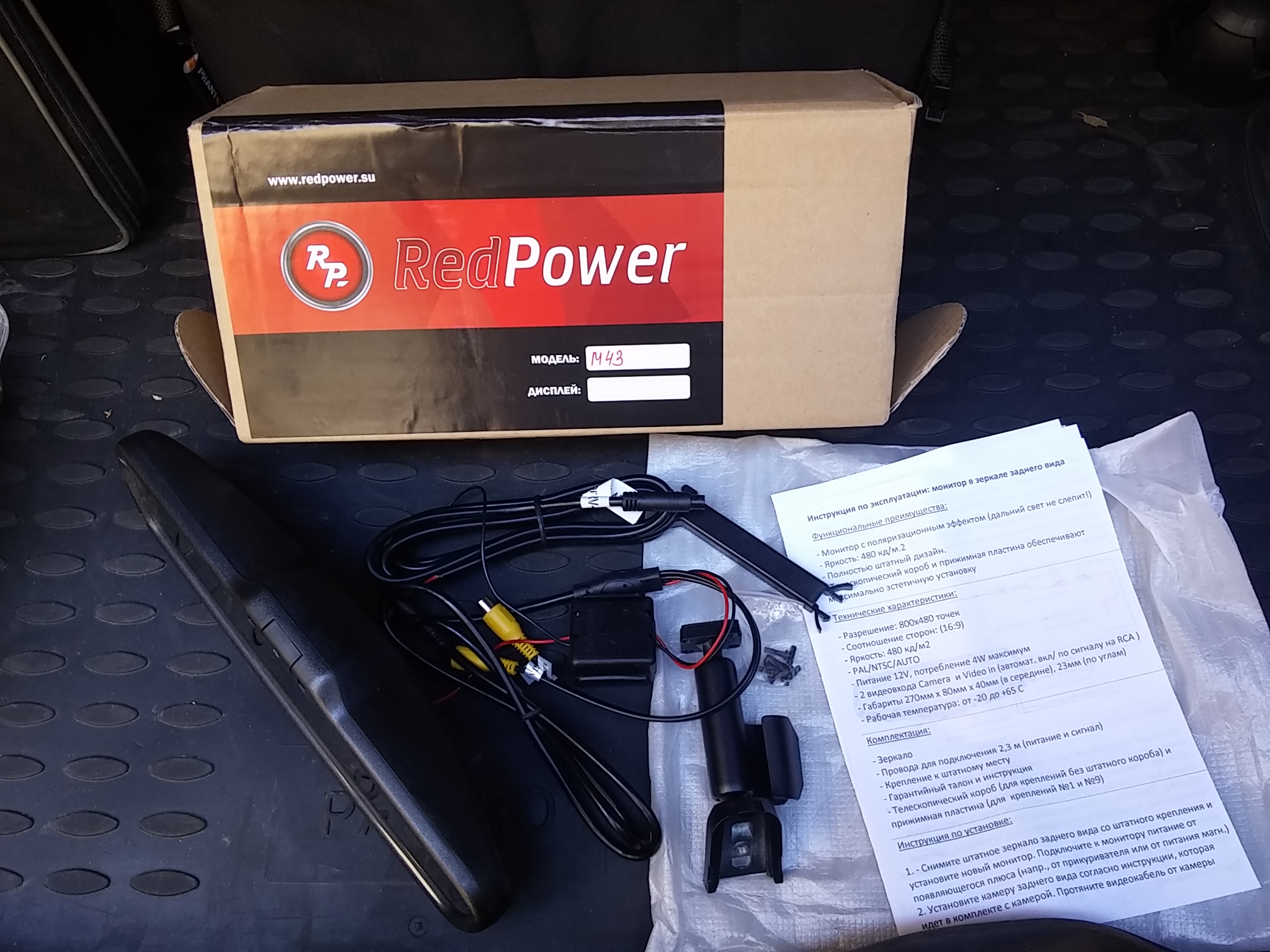

В общем поставил себе такое зеркало(можно было доплатить и взять там же такое же с видеорегистратором):
http://redpower.ru/monitory-v-zerkale/redpower-m43

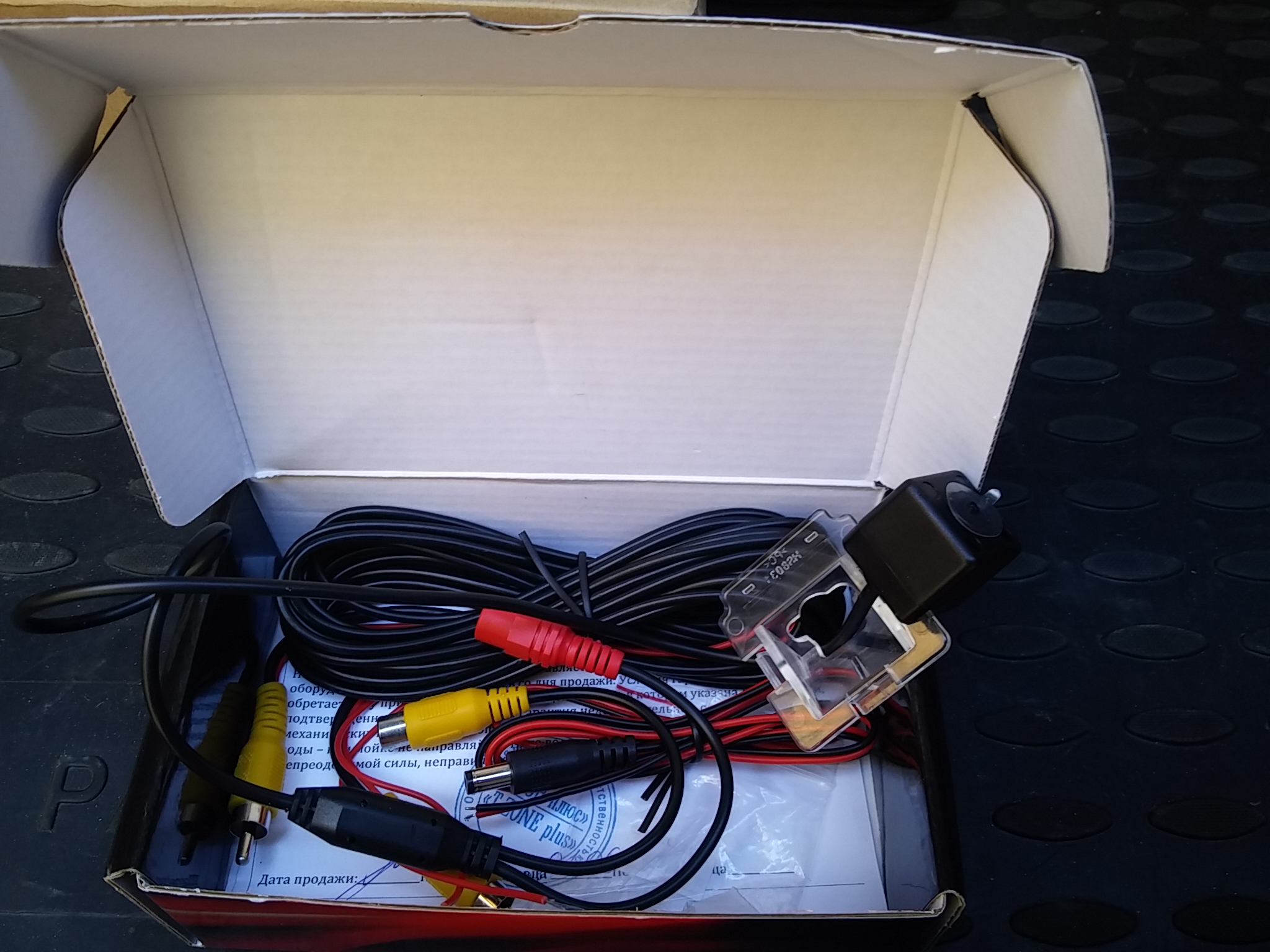

Камера с инфракрасной подсветкой (ночью очень хорошо видно):
http://redpower.ru/videokamery-parkovki ... -citroen-c

В итоге:

Доволен, нормально всё.
Хотя паркуюсь смотря по зеркалам, камера помогает и дополняет иногда.

[kioleg]

Здравствуйте)
Поставил себе камеру заднего вида Спарк (Spark) тип A MI2 NTSC с видеоматрицей 0,02 LUX
Монитор Спарк (Spark) 438-1 вместо штатного салонного зеркала. Всё подключил, появилась проблема,
так как монитор подключил к потолочному светильнику а там постоянный ток. За сутки, если не трогаешь
машину, акамулятор разряжается почти в ноль. Машину не возможно завести. Посоветуйте, куда можно ещё
подключить монитор, чтоб меньше разбирать торпеду.

[kuzin]

Приветствую всех!Прочитал всю тему,но не понял,подойдет ли штатное зеркало с монитором 7630А057 и 7630A049 на Mitsubishi Pajero III?
Нашел вот такой вариант
зеркало
http://sparkavto.ru/monitor-v-zerkale-m ... mitsubishi

камера
http://sparkavto.ru/mitsubishi/spark-mi2

парктроник
http://sparkavto.ru/4-sensor/spark-4-u

Нет ли опыта использование данных приборов у кого либо?
Спасибо.

[ritmauto]

Приветствую всех!Прочитал всю тему,но не понял,подойдет ли штатное зеркало с монитором 7630А057 и 7630A049 на Mitsubishi Pajero III?
Нашел вот такой вариант
зеркало
http://sparkavto.ru/monitor-v-zerkale-m ... mitsubishi

камера
http://sparkavto.ru/mitsubishi/spark-mi2

парктроник
http://sparkavto.ru/4-sensor/spark-4-u

Нет ли опыта использование данных приборов у кого либо?
Спасибо.

В такой комбинации парктроник лучше брать для совмещения с камерой - http://ritmauto.ru/production/spark4V/index.htm

[kuzin]

Приветствую всех!Прочитал всю тему,но не понял,подойдет ли штатное зеркало с монитором 7630А057 и 7630A049 на Mitsubishi Pajero III?
Нашел вот такой вариант
зеркало
http://sparkavto.ru/monitor-v-zerkale-m ... mitsubishi

камера
http://sparkavto.ru/mitsubishi/spark-mi2

парктроник
http://sparkavto.ru/4-sensor/spark-4-u

Нет ли опыта использование данных приборов у кого либо?
Спасибо.

В такой комбинации парктроник лучше брать для совмещения с камерой - http://ritmauto.ru/production/spark4V/index.htm

Спасибо,пока,просто,парктроник поставил.

[BladimLUK]

Приветствую всех!Прочитал всю тему,но не понял,подойдет ли штатное зеркало с монитором 7630А057 и 7630A049 на Mitsubishi Pajero III?
Нашел вот такой вариант
зеркало
http://sparkavto.ru/monitor-v-zerkale-m ... mitsubishi

камера
http://sparkavto.ru/mitsubishi/spark-mi2

парктроник
http://sparkavto.ru/4-sensor/spark-4-u

Нет ли опыта использование данных приборов у кого либо?
Спасибо.

В такой комбинации парктроник лучше брать для совмещения с камерой - http://ritmauto.ru/production/spark4V/index.htm

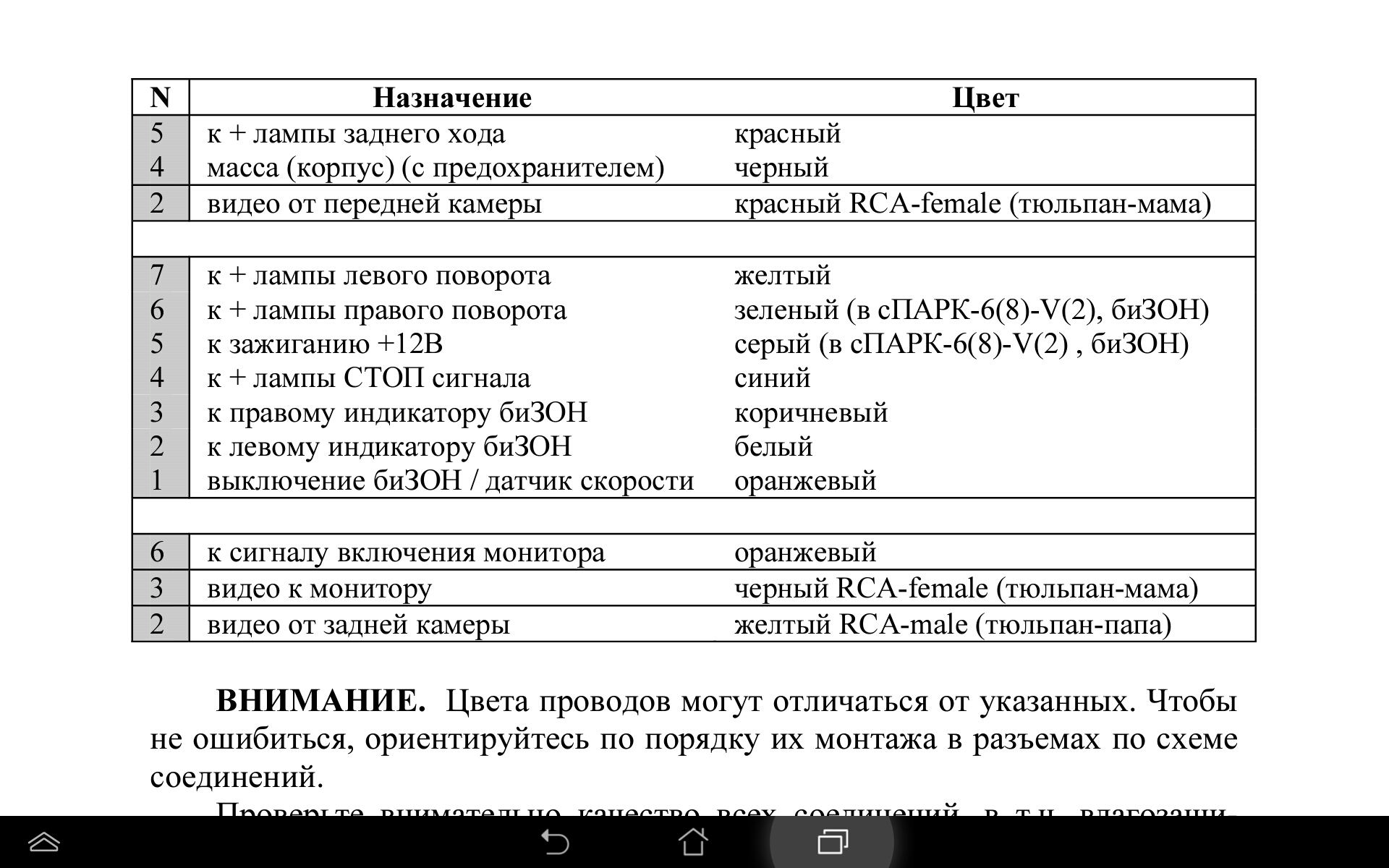

Заказал сПАРК-8-V(2) с передней камерой У меня Р-4 3.2 Ultimat 12.2014 года новая морда с LED. Пока жду заказ решил посмотреть клемму задней камеры и обнаружил, что проводка - простые провода без экрана, неужели камера цифровая.
У сПАРКа видеопровод RCA-тюльпан . Просто немного не понимаю как все согласовать.
При ВКЛ. зажигания на фишке появляется Кл.5 +5в, относительно ее , на Кл.6 и Кл.3 минус 5в.
При ВКЛ. зад.хода добавляется относительно Кл.5 минус 5в на Кл.4 и Кл.1. Сигнал от ЗХ наверное попадает прямо на ГУ.
Просьба, если есть фото задней стороны ГУ или схема подключения ГУ,
Ниже фото фишки на калитке у камеры.

[Евгений Маслов]

Здравствуйте!
Выбираю какое зеркало с монитором поставить вместо обычного на Паджеро 3.
Или 7630A057 или https://podgolovnik.ru/catalog/zerkala- ... 15BM#all_c
Почему то второе скорее всего китайское стоит дороже чем штатное. Может там мониторы отличаются. У второго мол высокое разрешение написано. Что посоветуете?
Какой размер изображения на штатном зеркале?
По камере думал
Pleervox PLV-CAM-MINICCDPRO-04. Она такая же как Pleervox PLV-CAM-MINICCDPRO-02 про которую хорошо отзывались выше в теме, но есть линии разметки. Но некуда ее прикрепить на тройке оказалось. Как думаете вот такая камера AVS311CPR (EYE CCD) https://podgolovnik.ru/catalog/kamery-z ... av-6#all_c если я ее в бампере посередине поставлю по типу датчика парктроника будет нормально показывать? Понимаю что низковато, но зато дверь заднюю разбирать не придется вообще и вместо парковочной линии можно использовать крюк фаркопа)

Жаль зима, не позанимаешься ничем толком по установке.

[BabyHummer A-328]

По камере думал
Pleervox PLV-CAM-MINICCDPRO-04. Она такая же как Pleervox PLV-CAM-MINICCDPRO-02 про которую хорошо отзывались выше в теме, но есть линии разметки. Но некуда ее прикрепить на тройке оказалось. Как думаете вот такая камера AVS311CPR (EYE CCD) https://podgolovnik.ru/catalog/kamery-z ... av-6#all_c если я ее в бампере посередине поставлю по типу датчика парктроника будет нормально показывать? Понимаю что низковато, но зато дверь заднюю разбирать не придется вообще и вместо парковочной линии можно использовать крюк фаркопа)

Жаль зима, не позанимаешься ничем толком по установке.

Про зеркала ничего не скажу, т.к у меня картинка в ГУ. Но ставить камеру в бампер я бы не советовал. Хотя бы потому, что при слякотной погоде(которая в РФ бОльшую часть года ) ее будет постоянно забрасывать грязью/водой, и без омывателя(который встроить в бампер будет хлопотно), камера окажется бесполезной.
Уверен, что камеру можно установить куда-нить в район номерного знака, и там же сделать омыватель. Пройдитесь поиском по форуму. На эту тему тут много инфы(хоть и по четверкам, но на какие-нить мысли навести должно).
