my pajero sas

[Vitalii Stan]

зачётный аппарат

[МШУ]

Vitalii Stan: Пыжа не взвешивал на патрулячем мосту? 2300 кг????
Как понимаю,у тебя в серьезных конкурентах чирок кирпич 3-дор с 4 литрами( если дану 44 засвапили,ваще-Агонь).....По мне -очень странный выбор,тем паче у тебя есть YJ
А чего на самика забил? Мотор слабоват и узкие мосты привели в технологический тупик?
Кстати, ты этого креньделька должен помнить 1 место в медиум :
http://www.drive2.ru/cars/suzuki/samura ... l/2057095/

Зы 33" тапки ,тьфу

[Vitalii Stan]

Насчёт веса пыжа самому очень интересно - но недумаю что больше 2-х тонн будет. Если взвесить всё что снял с пыжа тоже немало будет весить - мост, привода, торсионы, рычаги и тд. Не думаю что патрулёвская подвеска и мост перевесят более чем в сотню кило снятое пыжёвское железо.

В самике устал - маленький он, на перегонах изматывает. Для триалов хорош но гонять на нём по 150-200 км трассы в день.... староват стал больше комфорта охота.

Вранглера больше нет - он ушёл к другому хозяину, ещё жалею - но уже не воротишь. А пыж моя давняя любовь - еще когда галлопера имел.

Пыж лёгкий в 3.5 двигле дури хоть отбавляй - единственное морда слабовата - постоянно что-то ломалось - в основном привода, маятник и рулевые наконечники. Плюс малейшая диагоналка и он становился трициклом из за лапки вверх. Ну и он просто у меня уже был и стоял без дела - я пыжей в Англии беру а они там копейки стоят.

Рабита знаем - молодец парень с головой и руками правильными!!!

[ruber]

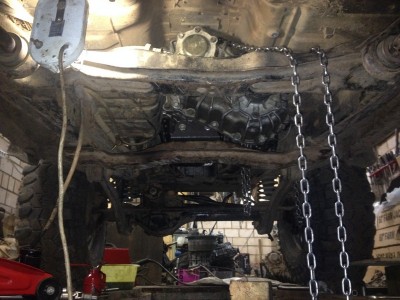

У машины новая трансмиссия. Это один из самых надежных автоматов, aisin 343 + рк от 70ки легкой серии. В автомат заинсталлен кит transgo.
Автомат будет управляться Атекой. С двигателем агрегат сопряжен через кастомный колокол + доработанный маховик.

Колол делал мой боевой товарищ и великий колоколовед Александр Зедияров.

Сама трансмиссия короче пыжовой на 30см и легче. С лифтом кузова 40мм шикарно поместилась как в раму по ширине так и в глубину. Картер РК находится на одном уровне с траверсой трансмиссии. Углы работы карданов получаются "заводские", передний кардан так вообще почти прямой.

На очереди передний мост.

[ruber]

еще немного фото













это старая трансмиссия, снятая с авто

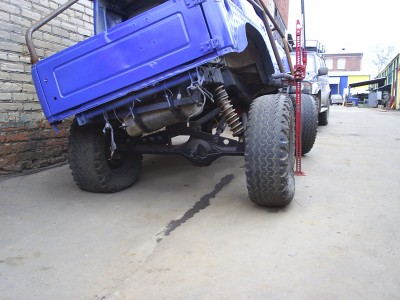

[ruber]

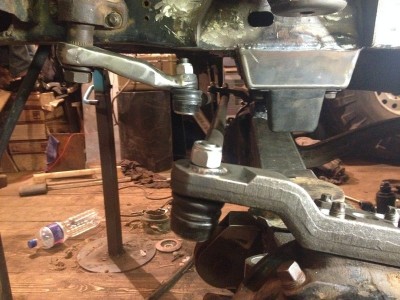

Паша,повторяю,я лично( а не бабка в кедах говорила) ставил соединительную тягу снизу сошек( не совсем идеальный эксперимент,бо конуса были не развернуты и соответственно наконечники не сели на конуса и были на 30 мм ниже посадочного места).

Саня, ты бабка в кедах

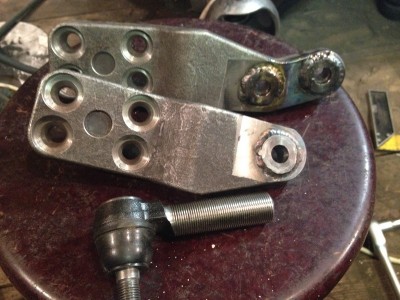

Сошки завтулины и развернуты под наконечник снизу.

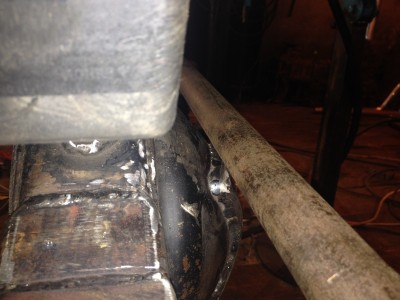

крайнее положение, до чулка 1см

[ruber]

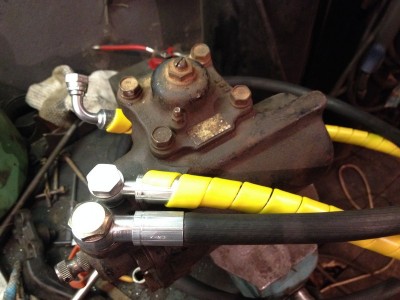

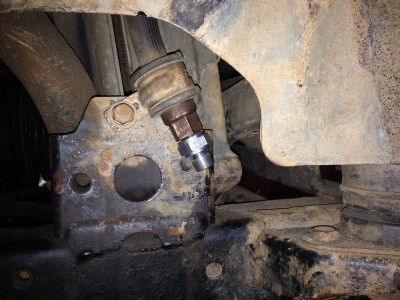

Пришлось на ГУР сделать новую магистраль. Все оказалось прощу простого.
в стоковый шланг что идет с насоса на раму вкручиваем переходник 14х1.5 -> 3/8

На сам рулевой редуктор два соединения банжо.
Подача 14 обратка 16. пустотелые болты от рулевого редуктора газель.

Надежно и ремонтопригодно.

[ruber]

тяга панара... вот где засада то.
если городить как у МШУ.. то она получается коротка до безобразия, а короткая панара это ахтунг.
Решение на следующей неделе ...

[МШУ]

Паша,никаких ахтунгов.Всё работает. И ни разу не короткая у меня тяга получилась.
Писунами ходоками меряцо будем?

[МШУ]

тяга панара... вот где засада то.
если городить как у МШУ.. то она получается коротка до безобразия, а короткая панара это ахтунг.
Решение на следующей неделе ...

А то!
С размещением всегда проблемы(((((
Ну и хде тяга Панара короткая?
Повторюсь-удлинил раму на 80 мм и сдвинул вперед порося.
Так у мну ход штока спереди 290 мм .... и мост имеет поперечный ход при артикуляции/вывешивание/сжатие не больше 15 мм
ЗЫ Кстати,нам с тобой пора от Эстонии получить приз: "За самую медленную постройку"

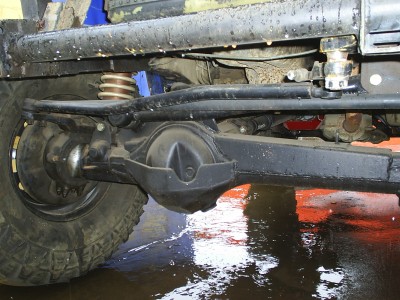

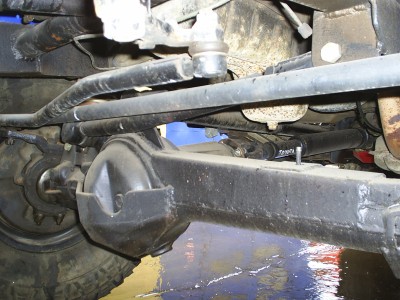

PSS на фотке: ближняя тяга от порося,2-я = соединительная,3-я Панара-с бычковым наконечником на чулке...Точки крепления- одна на раме( ось по центру) другая- в проекции рамы на чулок....Куда длиннее?.
На фотке койловеры сжаты на 2/3... кузов стоит,но без всякой шмурды....регулировочные чашки в нижнем положение,но ,наверное,придется более жесткие пружины ставить,благо на тазики их тьма.)))

[МШУ]

Саня, ты бабка в кедах


Паша,ампутируй кронштейн левого отбойника,вместо него тули домик тяги Панара,а уже снизу к нему отбойник....
Другого места я не вижу....ну если ты только Панара сзади моста не втулишь( походу поддон дрыга будет там мешать)

[Vladimir192]

Саня, ты бабка в кедах


Паша,ампутируй кронштейн левого отбойника,вместо него тули домик тяги Панара,а уже снизу к нему отбойник....
Другого места я не вижу....ну если ты только Панара сзади моста не втулишь( походу поддон дрыга будет там мешать)

Поддон у нас на мицу (лично у меня, по крайней мере) спереди моста больше мешает

[ruber]

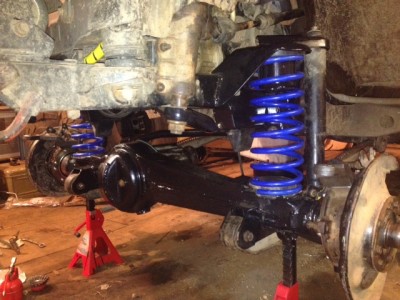

шпионские фото

[ruber]

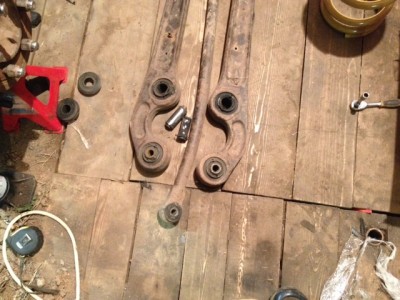

А это задняя суперподвеска паджеры которой не хватает на хороший выезд на урал.
Уже почти выпилена. Скоро продолжение.

[Esen]

А шо за гусеница на шпионском фото на рычаге?

[МШУ]

А шо за гусеница на шпионском фото на рычаге?

Походу Паша собрался подкачку делать....а за эту "гусеницу" очень удобно всякую хрень стяжками крепить.

[Vladimir192]

шпионские фото

Раздатка теперь настолько низко, что даже не нужно поднимать от горизонта хвостовик моста?

Знакомые кронштейны пружин/амортизаторов)) Хода аморта точно хватит на эти пружины? Мне пришлось верхний кронштейн переваривать выше - не хватало места на ход сжатия. Кстати, пружины от кого тоже интересно.

[ruber]

шпионские фото

Раздатка теперь настолько низко, что даже не нужно поднимать от горизонта хвостовик моста?

Знакомые кронштейны пружин/амортизаторов)) Хода аморта точно хватит на эти пружины? Мне пришлось верхний кронштейн переваривать выше - не хватало места на ход сжатия. Кстати, пружины от кого тоже интересно.

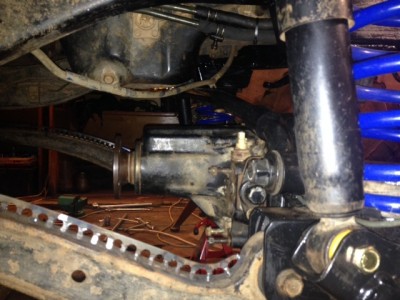

рк не ниже стоковой, за габариты рамы не выходит... чему я несказанно рад.
в статике кардан имеет детские углы наклона. что позволяет правильно выставить хвостовик и не иметь гемора с кастером
на мой вгляд рама п2 в передней своей части имеет отличный профиль для установки моста





чашки пружин, крепления амортов на мосту и раме ... они самые
только верхнее крепление я усиливал, в стоке его ломает.

пружины задние +3" нива, ход моста 20см (45/55) ограничен амортом (задний от прадо90/4раннер130)

[МШУ]

Прикольно орех моста прыгает на фотках: то слева,то справа.)))

[ruber]

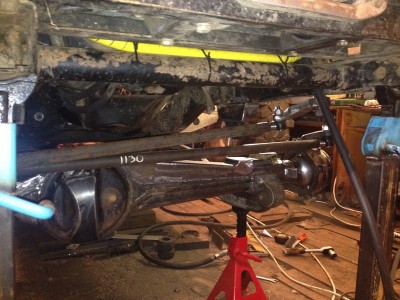

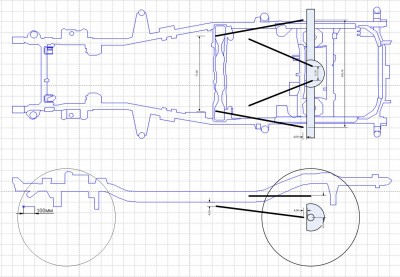

Геометрия построена в соответствии рекомендациями ведущих подвесочников мира
Поперечина рамы отпилена, с моста тоже все спилено.
