Ручка для облегчения посадки переднему пассажиру.

[Mad Fisherman]

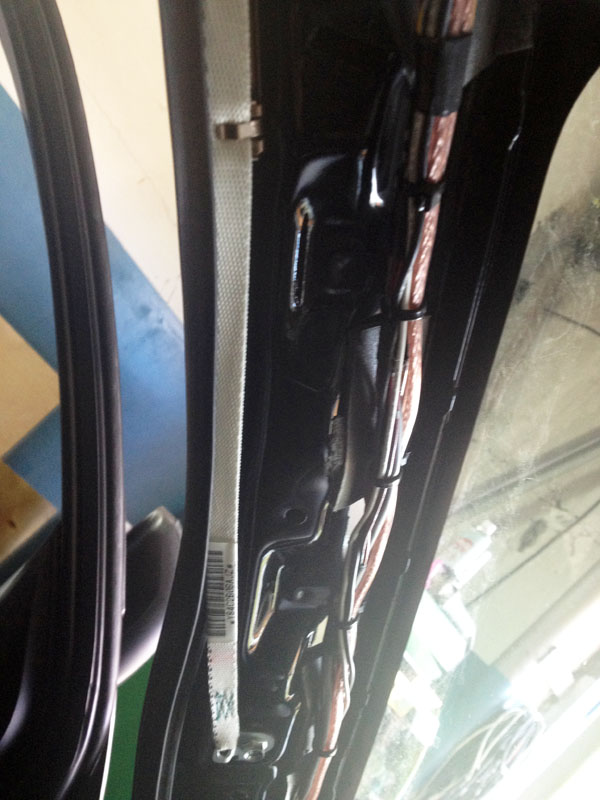

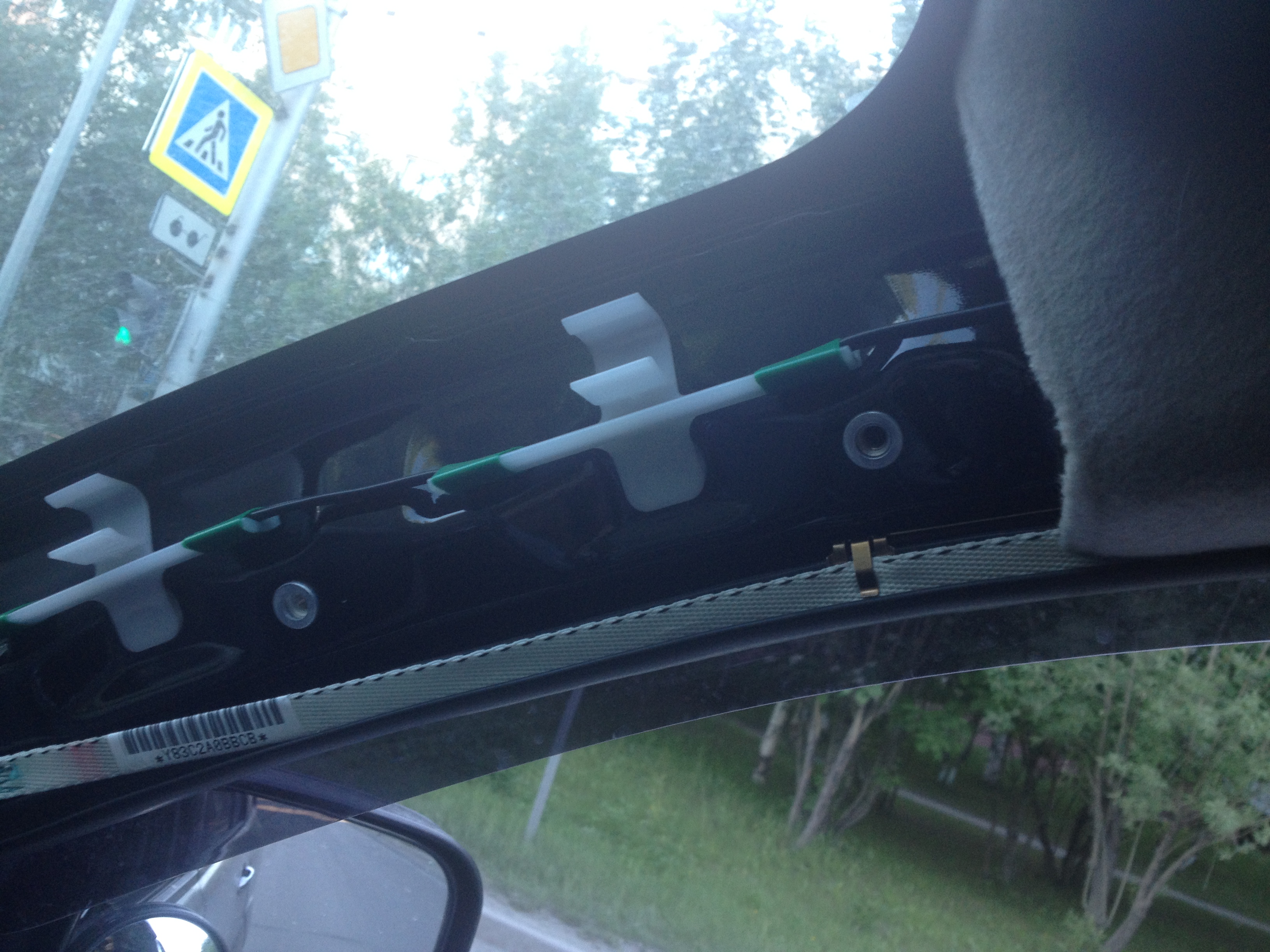

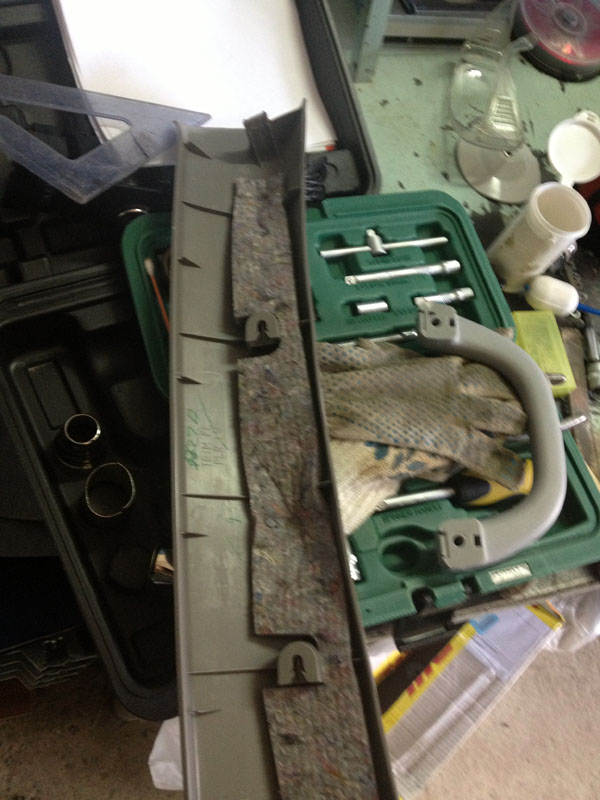

че-то я в смятении, понимаю что должно все встать логично, но ручка от делики не подходит по дыркам, подскажите - че где сверлить, и че куда крутить...

ps: на фото можно почеркать красным

[SKS]

че-то я в смятении, понимаю что должно все встать логично, но ручка от делики не подходит по дыркам, подскажите - че где сверлить, и че куда крутить...



ps: на фото можно почеркать красным

Вот же на 6 стр. К.Резник писал:

Вниманию потенциальных установщиков ручек (лифтованные машины на больших колесиках )
Примерный алгоритм установки ручки
1. Снимаем накладку на передней стойке.
Накладка держится двумя клипсами и одной металлической пружинкой в верхней части.
Поддеваем верхний край, где накладка приходит к потолочной панели и аккуратно тянем край в сторону от стойки. движение примерно параллельно лобовому стеклу.
И накладка легко отделяется.
Лучше это делать в тепле, боюсь, на морозе пластик будет значительно более жестким.
2. Снимаем верхнюю клипсу, освободившееся место сверлим изнутри накладки сверлом на 6.5 насквозь через накладку.
3. Отверстие для верхней клипсы в стойке рассверливаем сверлом 9.0 мм. Вставляем вытяжную гайку на 6 мм и спец. инструментом вытягиваем.
4. Ставим накладку на место, и прикручиваем нижнюю часть ручки с помощью винта 6х70 мм вот такого - (http://fixmarket.ru/index.php?productID=5228)
5. Расположив ручку, так, чтобы центры крепежных отверстий были параллельны накладке, через верхнее отверстие в ручке сверлим сверлом на 6.5 сквозное отверстие, до металла стойки, так, чтобы на металле стойки остался след от сверла.
6. Откручиваем нижний винт крепления ручки и снимаем накладку.
7. Делаем верхнее отверстие и ставим вытяжную гайку см. п. 3
8. Аккуратно ставим накладку на место и крепим ручку.
На все про все - 1 час на две ручки.

[Mad Fisherman]

да читал я это....
че-то туплю.....

[К.Резник]

да читал я это....
че-то туплю.....

Ну чего непонятно то?
Я всю сознательную жизнь пишу технологические инструкции.
Постарался написать максимально просто и технологично.
Несколько человек (если не десятков) уже установили ручки по данной инструкции...

[Mad Fisherman]

ладно не "пинайте"
буду курить....

че нить подкладывали что бы пластик не прожимался?

[К.Резник]

ладно не "пинайте"
буду курить....

че нить подкладывали что бы пластик не прожимался?

Если закручивать винты простой отвёрткой, то пластик не продавится, нижнее крепление (это верхняя клипса) уже с усилением пластика, в этом месте промять накладку малореально.

[drozd272]

Я так понял ни чего подкладывать не надо,накладка уперается в стойку местами от клипс,это у тебя на первом фото,поэтому и ничего не подкладывают.А если точнее,то верхняя часть накладки и сверлится в место клипсы,это и есть упор.

[ВНК]

че-то я в смятении, понимаю что должно все встать логично, но ручка от делики не подходит по дыркам, подскажите - че где сверлить, и че куда крутить...

ps: на фото можно почеркать красным

Никаких смятений! Смело карандаш за ухо, дрель со сверлами 6,0 и 8,9 (или 9,0) в руки!
Не знаю, как насчет Делики и какое у них расстояние, себе ставил от ММС pajero iO.

Одна дырка - как раз на место пистона (клипсы).
Вторая дырка - примериваем на пластике по месту, приложив ручку

Убираем клипсу, сверлим пластик на стойке Ф6. В стойке - дыра уже есть (под клипсу). Если гайка никак не идет, слегка рассверливаем Ф8,9 (можно и Ф9) отверстие в металле под клипсу, загоняем гаечку, заклепываем.
Вторую дыру - аналогично, с той разницей, что стойку придется сверлить "с нуля"

[ВНК]

ладно не "пинайте"
буду курить....

че нить подкладывали что бы пластик не прожимался?

Ничего не надо. Не прожимается. И не "дышит". Жестко получается.. Разве что если слона подвесить... Но я не пробовал пока..

[su8]

Заказал 74610-60070-B2 - и думаю, а они мешать не будут козырьку, ставить вверху хотел.?

[drozd272]

Почитай тему

[LeonK]

че-то я в смятении, понимаю что должно все встать логично, но ручка от делики не подходит по дыркам, подскажите - че где сверлить, и че куда крутить...

Вложение IMG_5281.jpg больше недоступно

Вложение IMG_5280.jpg больше недоступно

ps: на фото можно почеркать красным

Как то так:

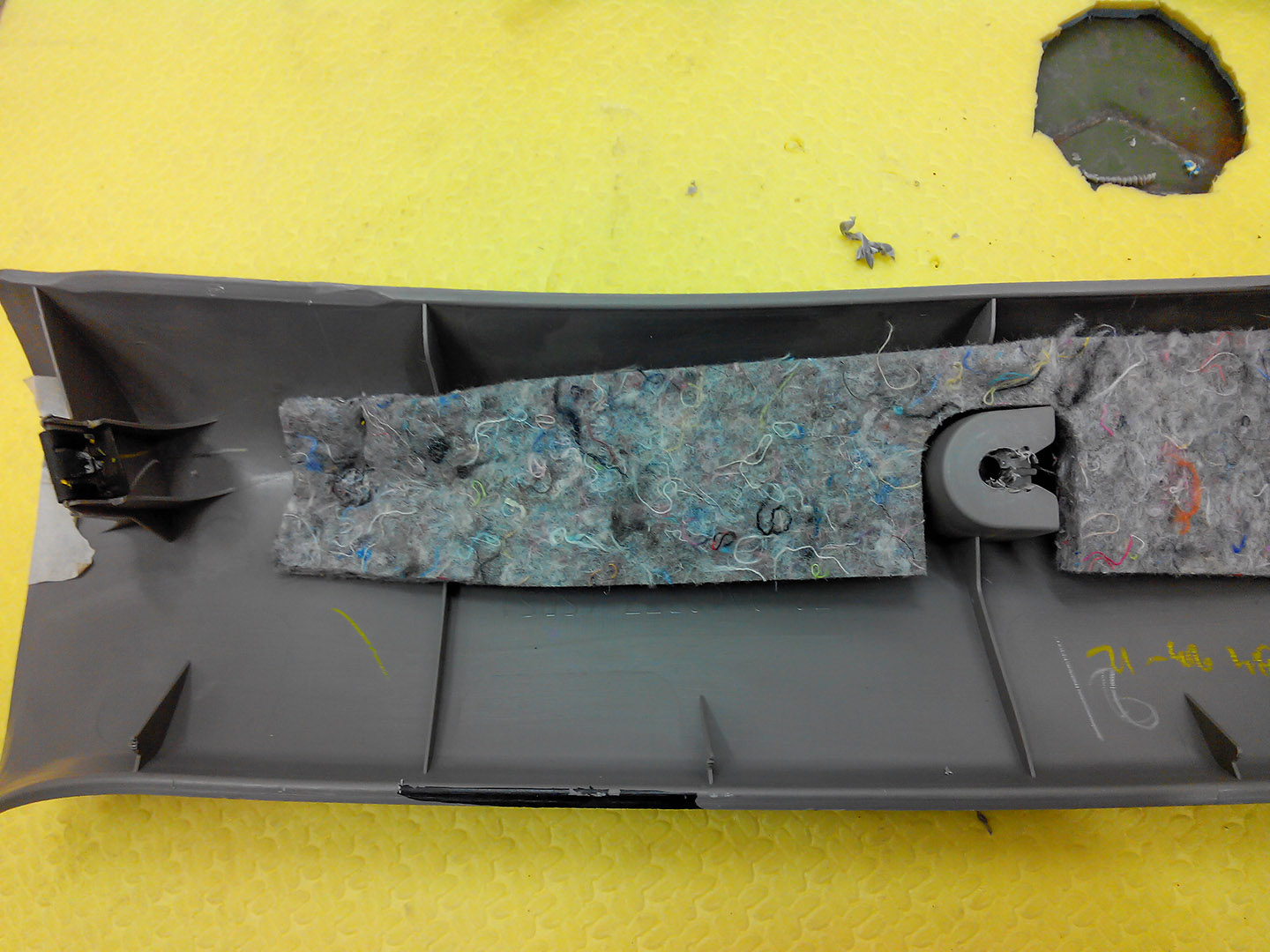

1. сверлим в пластике отверстие в креплении верхней клипсы.

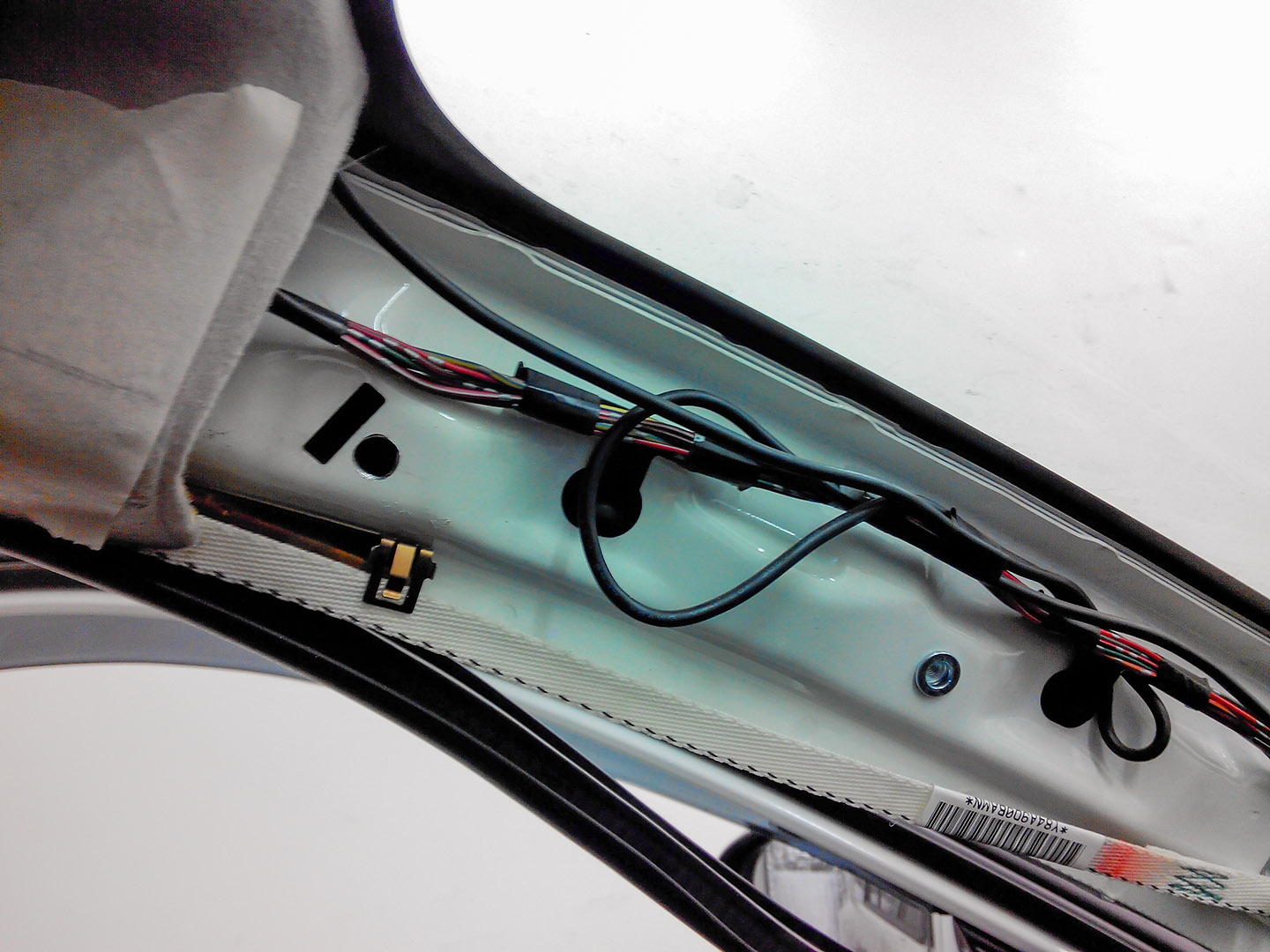

2. рассверливаем отверстие под нее в металле, ставим клепку.
3. от центра клепки отмеряем вверх по стойке 160 мм (кажется, расстояние по осям отверстий в ручке), сверлим, ставим клепку.

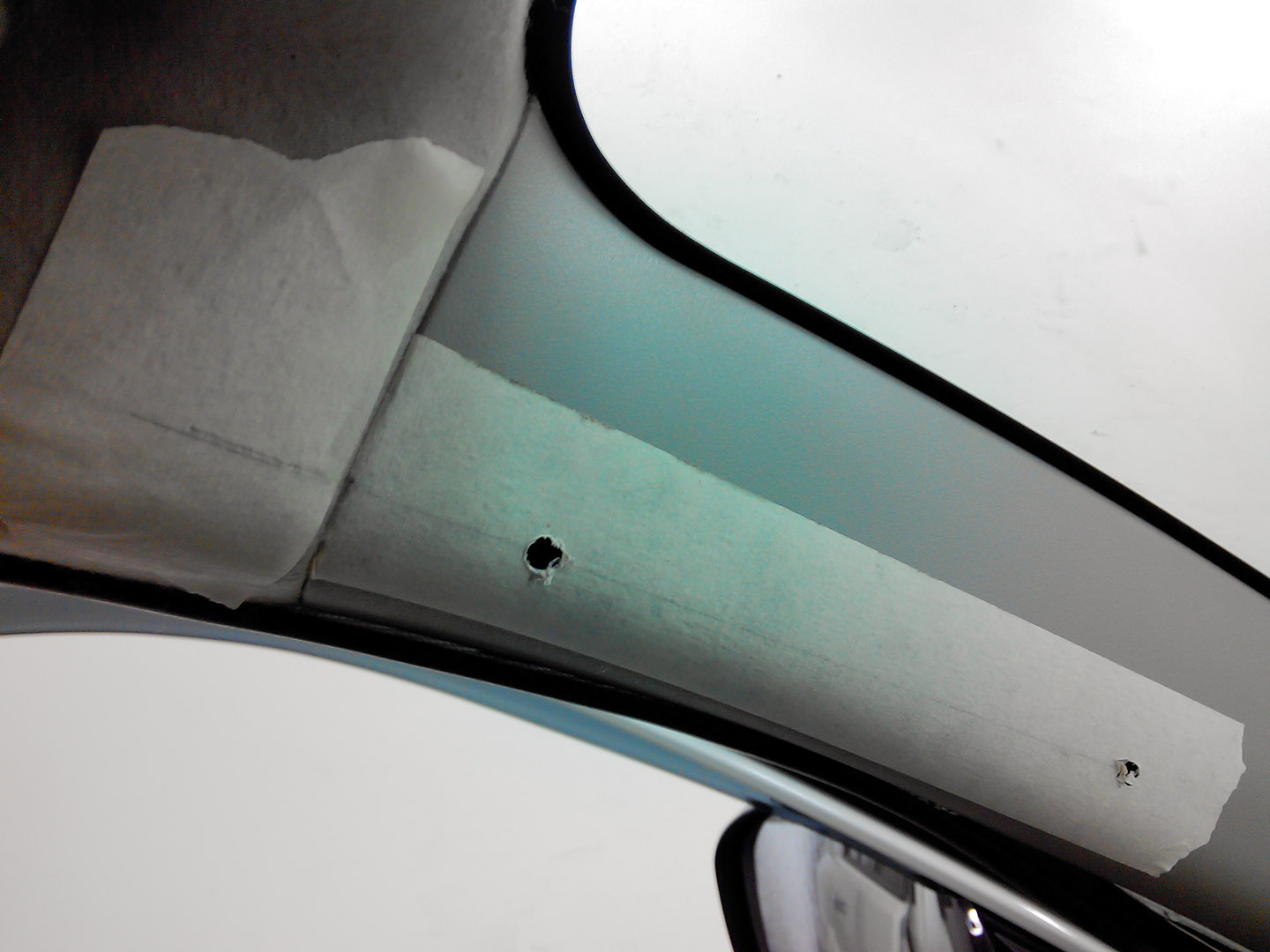

4. соединяем прямой линией центры клепок, ставим метку на обшивке потолка (используем малярный скотч).
5. ставим обшивку на стойку, соединяем линией отверстие и метку, отмеряем 160 мм вверх по стойке, сверлим.

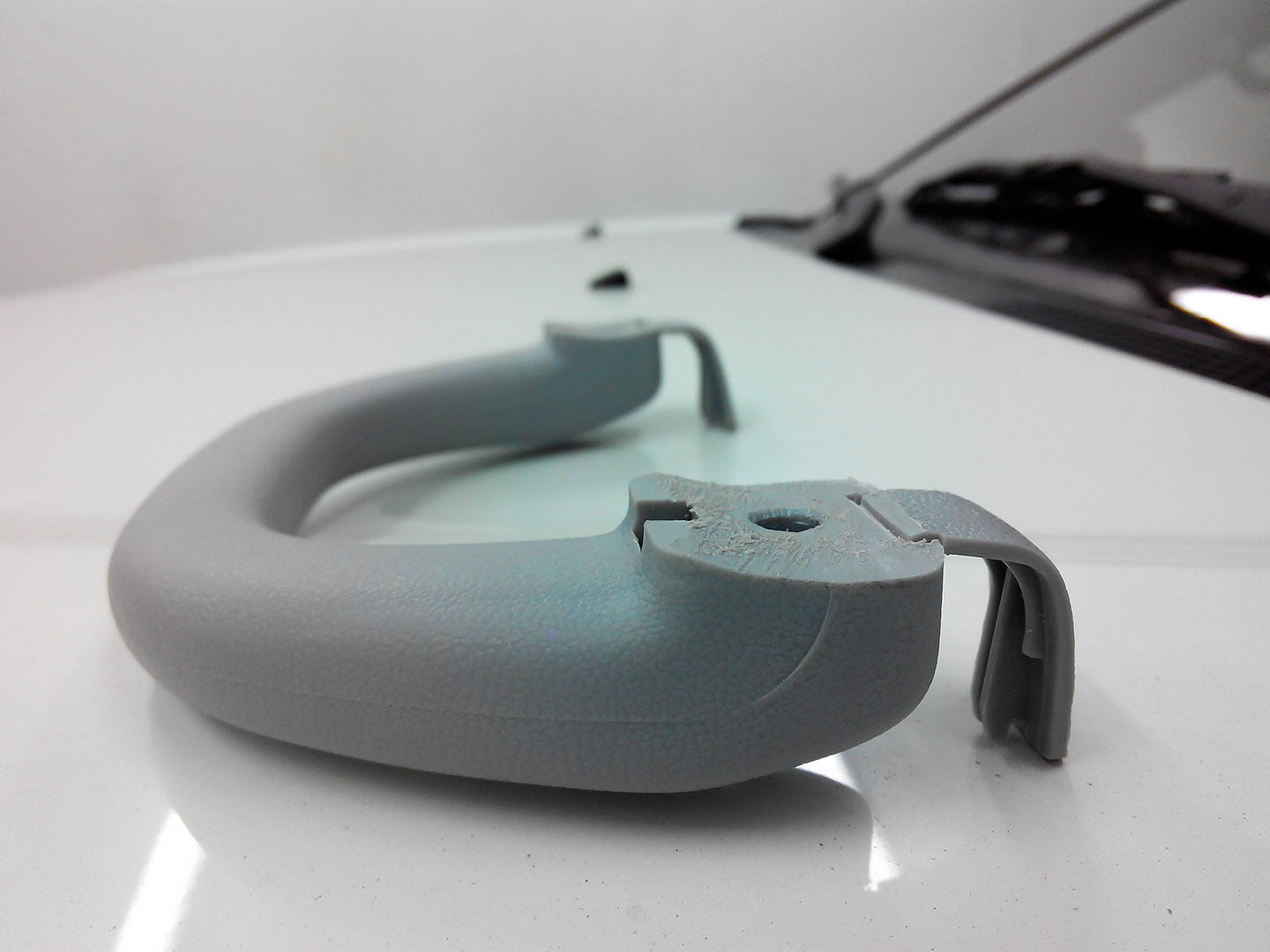

6. плоскость опорных поверхностей ручки протачиваем до изгиба по месту. Нижняя правильной формы, верхняя со смещением.
7. крутим болты и пользуемся.

[Mad Fisherman]

Спасибо. Так и сделал.

[DiskMan]

аха, и только начав собирать все "в кучу" возникла мысля, что верхнее отверстие можно было ближе к стеклу сдвинуть, тогда бы ручка ровнее встала "по пластику"...эхх...

[К.Резник]

аха, и только начав собирать все "в кучу" возникла мысля, что верхнее отверстие можно было ближе к стеклу сдвинуть, тогда бы ручка ровнее встала "по пластику"...эхх...

А ведь именно поэтому был предложен следующий алгоритм....
"4. Ставим накладку на место, и прикручиваем нижнюю часть ручки с помощью винта 6х70 мм
5. Расположив ручку, так, чтобы центры крепежных отверстий были параллельны накладке, через верхнее отверстие в ручке сверлим сверлом на 6.5 сквозное отверстие, до металла стойки, так, чтобы на металле стойки остался след от сверла"

[LeonK]

Я при разметке верхнего отверстия в стойке учитывал форму опоры под клипсу в обшивке. В связи с этим круглое отверстие под клепку располагается по центру прямоугольного. Нарушение жесткости опоры черевато деформацией места крепления ручки при нагрузке.

[DiskMan]

аха, и только начав собирать все "в кучу" возникла мысля, что верхнее отверстие можно было ближе к стеклу сдвинуть, тогда бы ручка ровнее встала "по пластику"...эхх...

А ведь именно поэтому был предложен следующий алгоритм....
"4. Ставим накладку на место, и прикручиваем нижнюю часть ручки с помощью винта 6х70 мм
5. Расположив ручку, так, чтобы центры крепежных отверстий были параллельны накладке, через верхнее отверстие в ручке сверлим сверлом на 6.5 сквозное отверстие, до металла стойки, так, чтобы на металле стойки остался след от сверла"

ну не скажу за остальных, а я шёл "своим путем" (как обычно, читал инструкцию давно, а руки сделать и все комплектующие собрались только сейчас...) и пришёл к результату как на последних фотках в теме... теперь в раздумьях, чобы такого серенького подложить под верхнюю опору для эстетики

[Mad Fisherman]

а может проще основание ручки шлифануть по форме пластика?

[DiskMan]

пробовал, все равно плотно не ложится...

[su8]

Заказал два комплекта ручек от тойоты, решил ставить одну. Если кому нужно, пишите в лс, отдам комплект ручки с заглушками.
Ручки Toyota 74610-60070-B2 1 шт.
2) Заглушки Toyota 74615-60030-B2 1 шт.
3) Заглушки Toyota 74616-60030-B2 1 шт.
