Замена штатной магнитолы (варианты установок)

[DiskMan]

народ, а какую нить пролоджи втыкнуть наверх не вариант? вот типа такого http://www.prology.ru/eshop/view.php?TA ... #ware_info или есть какие то грабли с ними?

[Shagron]

DiskMan

А зачем? Уж если брать одноразовое китайское УГ. Так хоть в формфакторе спорта. За эти деньги на ебее их полно.

[DiskMan]

почти офф топ: глянул родной "дисплэй мультивижн", с мая 10года ставится на спорты, асх, и ауты. ценник в экзисте 260тр...что ж он самка собаки показывает за такие деньги?...
ЗЫ артикул 8750A211

[Shagron]

DiskMan

Он за эти деньги работает несколько лет. В отличие от фантомов например.

[DiskMan]

2 Shagron: ИМХО, на эти деньги можно фантомов оптом десяток купить и каждый год их менять

[Shagron]

DiskMan

От того что ты их менять раз в год будешь эта копеечная дешевка лучше не станет. Если нет возможности поставить MMCS есть Peoneer, Kenwood и другие нормальные качественные вещи.

[drozd272]

MMCS тож УГ тайское,лучше 7" за 16тыщ,со многими функмями.

[syurasov]

Народ подскажите...

Цель: Заменить штатный патифон 1Din

Расходники:
1) Голова Пионер 8400BT
2) Контроллер кнопок на руле - триома
3) Переходник с "нашего" разъема на ISO

Что потребуется еще?

Ну и Что делать ?

С переходником вроде все ясно, воткнул в магнитолу и в имеющийся разъем от штатной магнитолы. Но в Пионере тоже свой разъем и он переходит в ISO, причем СинеБелый провод разорван через Мама-Папа разъем, и я не понял пока нужен ли он мне... И еще, нужно ли кудато землю с переходника прикручивать (отдельным проводком идет, с оконцовкой под Болт).

Как подключить Триому? Откуда брать питание (можно прям с Исо Разъема например?), куда цеплять сигнальный провод и т.д.

Вопросы ламерсыкие, но что поделать... я только учусь.

[Russo81]

И у меня вопрос - после замены штатного майфуна на Alpine CDE133BT упало качество приема радио - дело в магнитоле или еще в чем-то? Вроде все провода подключены

[SKS]

По качеству приема радио, кто-то писал что нужно подать питание на усилитель антенны. Она у нас активная, поищите здесь в форуме.
Да и вроде раскладку давали по всем подсоединению нештатных голов. В принципе можно просто отрезать родную колодку и подсоединить разъем ИСО от нештатной магнитолы. Распиновка штатной колодки тоже в теме была.
А по переходнику от Триомы разве нет схемы подключения? По логике он подключается к родным проводам.

[Russo81]

По качеству приема радио, кто-то писал что нужно подать питание на усилитель антенны. Она у нас активная, поищите здесь в форуме.

Это вроде писали про спорты первых годов выпуска? Или путаю?

[syurasov]

По качеству приема радио, кто-то писал что нужно подать питание на усилитель антенны. Она у нас активная, поищите здесь в форуме.
Да и вроде раскладку давали по всем подсоединению нештатных голов. В принципе можно просто отрезать родную колодку и подсоединить разъем ИСО от нештатной магнитолы. Распиновка штатной колодки тоже в теме была.
А по переходнику от Триомы разве нет схемы подключения? По логике он подключается к родным проводам.

Схема есть на сайте. Но она не дает ответ на те вопросы которые я задал выше.

Идеально если бы кто-то пошаговую инструкцию дал типа такой (ИНСТРУКЦИЯ НЕ ВЕРНА, ЭТО лишь пример)
0) Скидываем "-" клемму с обоих акумов. А может не надо?!
1) Вынимаем штатную магнитолу. Видим разъем от антенны и основной разъем, а также (вероятно) разъем кнопок с руля.
2) Втыкаем в штатный разъем исо переходник, а в него уже переходник от магнитолы.
3) Антенный разъем в антенный вход соответственно
4) Разбираемся с синебелым проводом на магнитоле (используется как раз вроде бы для активных антенн, и вероятно идет на Розовый в штатной колодке)
5) Куда-то прикручиваем черный провод исо разъема, вероятно на какой либо болт, если таковой есть в наличии!
6) Все! все должно работать.

Дальше приступаем к установки триомовского переходника.
0) Скидываем минус
1) Желтый провод от него цепляем к желтому проводу в исо переходнике (+12 постоянка), т.е. разрезаем, скручиваем, вероятно пропаяем и все в кембрик или изоленту.
2) Аналогично поступаем с красным проводом (+12 АСС)
3) Землю скручиваем с сигнальной землей (REM.GND + GND) и все это на тот же болт!
4) Сигнальные провода: серый заизолировать, зеленый воткнуть в нужное место в колодке согласно инструкции от триома. Колодка от руля идет отдельно или это все таже куда мы Исо переходник всандалили? если таже. то вероятно опять какой-то кабель резать, причем до штатной колодки!

Вот такую инструкцию по шагам, кто-ньть может дать?

Я понимаю, все спецы, но за все время только АТСервис дал нормальную инфу по установке А все остальное урывки и ужимки, зато все и все уже поставили и наслаждаются музыкой

Тему прочитал всю! И даже в личку уже стучался некоторым при муках выбора головы Спасибо тем кто откликнулся.

Теперь вот с установкой думаю что делать... Обязательно сам!

[Russo81]

0) Не надо
1) Да
2) Да
3) Да
4) Именно. Помню, что проверял схемы распиновок разъема штатной магнитолы и переходника. Так и получалось - розовый провод в штатной колодке переходит в сине-белый провод переходника. Т.е. питание антенны есть - но радио все-же работает хуже чем на штатной магнитоле
5) Да. Болт там есть - вполне можно прикрутиться.
6) Да. Все работает. Отображение магнитолы на штатном БК пропадает.

По переходнику - я ставил не триомовский, а Zexma - вот такой - http://www.auto-hifi.ru/interface/model ... -207UN-DIP. Джековский разъем в магнитолу, а по проводам уже не помню, помню только что один из сигнальных проводов не подключал(заизолировал), сигнальный 1 соединил с remo sig1 штатного разъема - распиновка здесь - http://ertasvc.ru/tovar/1729.htm, а в remo sig2 штатного разъема вроде подсоединил массу переходника(но не уверен).

[syurasov]

И мужики... в догонку вопрос. Переходник у нас какой: http://www.intro-system.ru/index.php?op ... &Itemid=66

или такой http://www.carinstaller.ru/shop/313/des ... bishi-2007

Я взял второй, и похоже это косяк!

[Russo81]

Наш такой - http://mitsubishi-faq.auto.ru/2238/2256 ... /2777.html

[syurasov]

Наш такой - http://mitsubishi-faq.auto.ru/2238/2256 ... /2777.html

Ага! Вынул магнитолу, правда с огромным трудом вышла.... Все именно так, завтра куплю-поменяю переходник, и начну думать о том как триому инсталять... может кто подкинет инфы до завтра...

[Russo81]

Ты бы хоть выложил инструкцию по подключению триомы. Чтобы понять, какую инфу требуется подкинуть. Вообще по подключению адаптера в начале темы - http://www.pajero4x4.ru/bbs/phpBB2/view ... 60#p638872

[syurasov]

Ты бы хоть выложил инструкцию по подключению триомы. Чтобы понять, какую инфу требуется подкинуть. Вообще по подключению адаптера в начале темы - http://www.pajero4x4.ru/bbs/phpBB2/view ... 60#p638872

Вот инструкция http://trioma.ru/instructions/pioneer%205.3.pdf, такая же в коробочке мне пришла.

Чего куда подключать не ясно, пару постов выше мои предположения... но часть из них явно не верны... Например на адапторе 2 черных провода, один явно нужно на землю, а другой в разъем. Откуда взять питание, предположение - взять прям с исо разъема, посути то же питание что и на магнитолу идет... вот на эти вопросы вообщем то и нужна инфа.

[Russo81]

Ну смотри - распиновка штатного разъема - http://mitsubishi-faq.auto.ru/2238/2256 ... /2777.html
Красный провод триомы - постоянный плюс - контакт №11 - желтый провод штатного разъема
Желтый провод триомы - + от зажигания - контакт №10 - красный провод штатного разъема
Черный провод триомы - земля - к земле магнитолы
Черный провод триомы - земля управления с руля - это по схеме - http://ertasvc.ru/tovar/1729.htm - разъем J802 - контакт №10
Зеленый провод триомы - + управления с руля - тоже разъем J802 - контакт №3
Серый провод триомы - заизолировать.
Вроде так. Удачи

[syurasov]

Ну смотри - распиновка штатного разъема - http://mitsubishi-faq.auto.ru/2238/2256 ... /2777.html
Красный провод триомы - постоянный плюс - контакт №11 - желтый провод штатного разъема
Желтый провод триомы - + от зажигания - контакт №10 - красный провод штатного разъема
Черный провод триомы - земля - к земле магнитолы
Черный провод триомы - земля управления с руля - это по схеме - http://ertasvc.ru/tovar/1729.htm - разъем J802 - контакт №10
Зеленый провод триомы - + управления с руля - тоже разъем J802 - контакт №3
Серый провод триомы - заизолировать.
Вроде так. Удачи

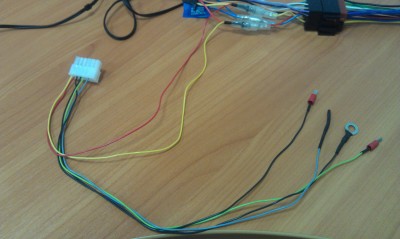

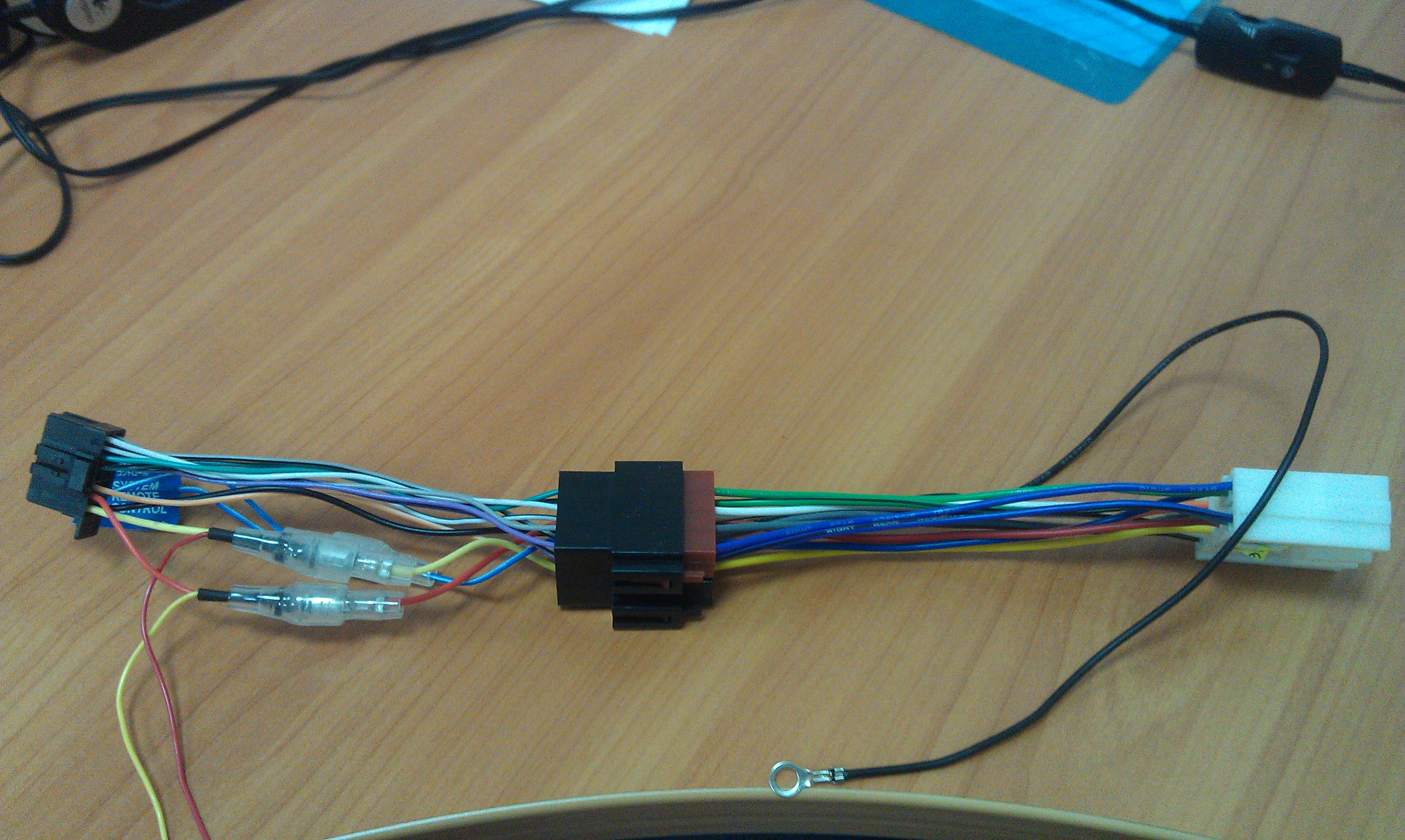

Такую же табличку вчера нарисовал, когда магнитолу сдернул и с проводами разобрался, сегодня спаяю.

СПАСИБО!
