Дневные ходовые огни

[Astr]

Что то я не понял,можно разжувать?

В каком месте не понятно?

1. Покупаем РХО-20M (управление по +) тут или 22 (управление по + и -)
2.
Берем четыре провода, желательно три из них 1.5 мм сечением, управляющий можно тоньше.
3. Открываем коробку предохранителей и реле под капотом.
4. 4 контакт РХО тянем под любую массу, я протянул под болт который держит эту самую коробку.
5. 6 контакт РХО за предохранитель №8 (серый предохранитель 25 А дальняя сторона от переда машины) Это розетка багажника. За предохранителем получается защита дополнительная. Думаю вряд ли кто то будет использовать розетку багажника и ДРЛ совместно. А если и будет то ДРЛ выключается тремя морганиями.
6. 5 контакт РХО под ногу предохранителя 27 или 28 (10 А сторона ближняя к крылу)
7. 1 контакт РХО под ногу 25 или 26 (20А зеленый предохранитель дальняя сторона от крыла.) Это ближний свет. Если сунуть под габбариты 24,23 пред., то ДРЛ будут гаснуть при включении габаритов.
Укладываем там же реле и закрываем все крышкой.

Можно еще от РХО протянуть провод на датчик уровня тормозной жидкости, тогда при постановке на ручник они тоже будут гаснуть.

Ну и уж если совсем сильное желание, то можно от 7 контакта РХО протянуть диодик контрольный.

[Губернатор]

Теперь понял,спасиб.

[vector-n]

Всех приветствую!
Вот, думал-думал, как бы мне ДХО сделать, и трубу с ДХО дорогущую рассматривал, и фонарики всякие.
Но все-же склонился к варианту с РХО, сейчас закажу.

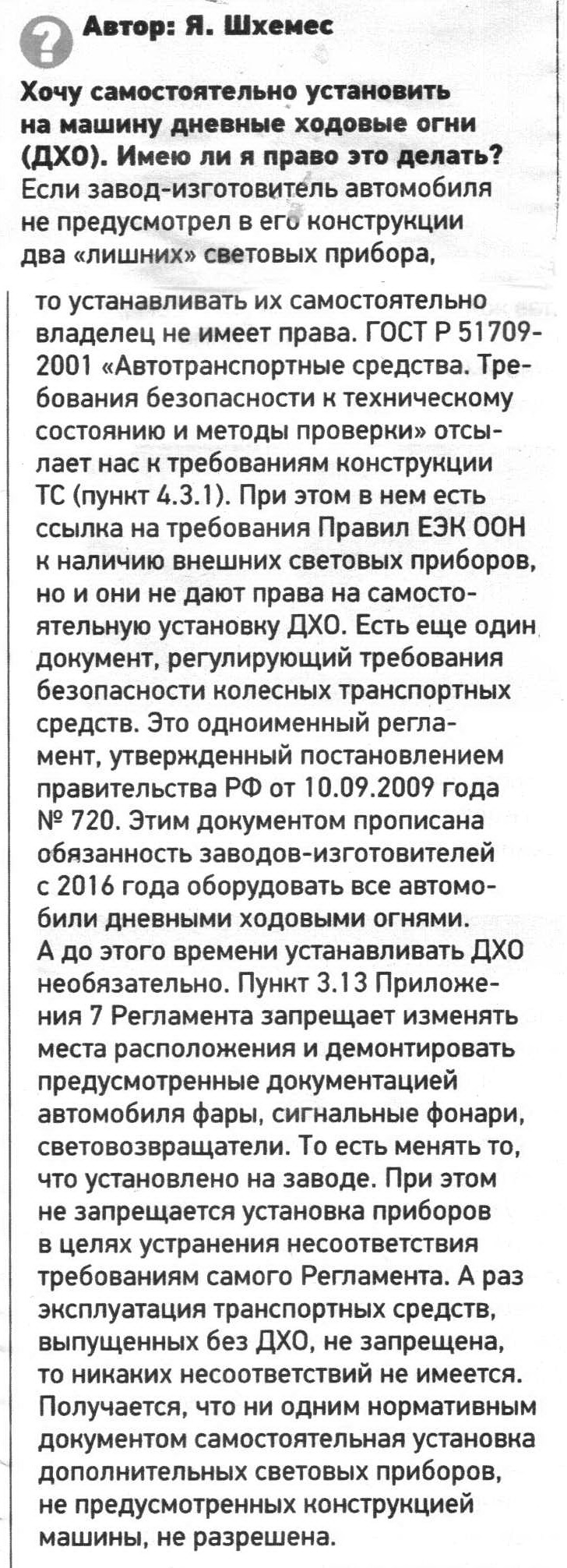

Если интересно, увидел в сентябрьском "За Рулем" такую вот заметочку:

[Чужой...]

ЗР, как всегда, гонит... Согласно той же ст. 1.3.1, ДХО являются факультативными для ТС категории М... Поэтому, если уж ТР прямо разрешает самостоятельную установку обязательных фонарей, не предусмотренных производителем, но обязательным по ТР, то что говорить про факультативные...
Показательно, что ЗР в ТР не смог найти запрета, поэтому сделал вывод: "получается..."

[alexsis]

Хотел сначала тоже поставить отдельные фарки, потом наткнулся на РХО-20
Не стал изобретать велосипед и купил.
На установку ушло 10 минут с перекуром. Все работает просто как нельзя лучше. Ни одного провода резать не надо.


Дальний на 5 положении.


Ни-чего не понял??? Туплю что-то???

[Lebed]

Хотел сначала тоже поставить отдельные фарки, потом наткнулся на РХО-20
Не стал изобретать велосипед и купил.
На установку ушло 10 минут с перекуром. Все работает просто как нельзя лучше. Ни одного провода резать не надо.


Дальний на 5 положении.


Ни-чего не понял??? Туплю что-то???

ДХО у Astr на дальнем, а вот то, что он "соплей" накидал под предохранители- не гуд.
Да и использование дальнего в качестве ДХО, думаю можно "подвести" как минимум под административку.

[alexsis]

Дальний=дхо, это сила...

[юрок]

Я тоже думал об административном правонарушении , но Svetliy и max_ua давно уже используют это реле.

[max_ua]

Я тоже думал об административном правонарушении , но Svetliy и max_ua давно уже используют это реле.

Ну на меня не обращайте внимание - я из Украины... У нас нет обязаловки относительно ДХО, но могу сказать одно - дальний свет используется в американских авто уже очень давно и не о каких-либо админнарушениях я не слыхал еще...
В блоке ДХО-22 как и в младшем блоке (ДХО-20) есть же регулировка накала... тоесть дальний светит не на все 100%, а как выставишь....

[Astr]

ДХО у Astr на дальнем, а вот то, что он "соплей" накидал под предохранители- не гуд.
Да и использование дальнего в качестве ДХО, думаю можно "подвести" как минимум под административку.

Ни кто и не говорит что ДХО=дальний свет. На реле есть регулировка.

Вот из форума производителя:

Вот и получается, что режим работы у нас не нарушен. Почему-то в этом ГОСТе не указана сила света. В ГОСТ Р 41.87-99 "Единообразные предписания, касающиеся официального утверждения дневных ходовых огней механических транспортных средств" указано, что сила света в любом направлении должна быть в диапазоне 400-800 Кд. Сила света в РХО-20 может регулироваться. По результатам испытаний и замеров, 15-20% мощности (в зависимости от типа оптики) соответствует требуемому диапазону.

Да и собственно все аспекты эксплуатации освещены тут

Насчет соплей не согласен.
На фото все еще не до конца собранное. Реле укладывается в коробку предохранителей и очень плотно зажимается крышкой. Оно там не болтается. Провода до 10 см длинной. Единственное масса подлинней. Преимущество в том, что все это легко демонтируется без следов за пару минут. Провода под предохранителями держаться очень хорошо.

Электро Схему выкладывал тут

[Lebed]

Я тоже думал об административном правонарушении , но Svetliy и max_ua давно уже используют это реле.

Написав об административном нарушении в случае варианта установки ДХО форумчанином Astr, имел в виду следующее:
А/м обязан иметь следующие сигнальные лампы: стоп-сигналы, поворотники, габариты, ближний и дальний свет, а форумчанин Astr на штатном месте дальнего использует ДХО. Тем более, используя не штатное подключение. И пофиг, что дальний имеет регулировку. В данном ТС дальний должен или светить или не светить. Внесение изменений в штатную конструкцию ТС. Однозначно!
Форумчанином Astr такой вариант подключения (о проводах под предохранителями) выбран не спроста- быстрый демонтаж в случае остановки сотрудником ДПС. Что тут не понятного?

...Насчет соплей не согласен...

А как иначе такое подключение назвать? Просто воткнут провод под предохранитель и всё. Типа крепко сидит, никуда не денется? Плюс нештатное реле, лежащее в блоке предохранителей и подключенное проводами бОльшего сечения.
Мина замедленного действия, по сути. В лучшем случае- просто коротыш, в худшем- фейерверк и ...
Прошу понять меня правильно. Я не умничаю, просто имеются определённые стандарты, в т.ч. и по электрике.

P.S. Давайте посмотрим на а/м со штатными ДХО. Где эти ДХО размещены? Ближе к наружным габаритам а/м, а не к центру. Вот и всё. Приняв ГОСТ по ДХО, законотворцы вероятно имели в виду длину ДХО и максимальную глубину установки длинного ДХО, а у нас всё по простому. Взял лампочку и воткнул на максимальное отклонение от края. Колхозники!

[Astr]

А/м обязан иметь следующие сигнальные лампы: стоп-сигналы, поворотники, габариты, ближний и дальний свет, а форумчанин Astr на штатном месте дальнего использует ДХО.

А когда в штатном месте ближних фонарей используется штатный же DRL автомобиля? Это тогда как?

например:
"Притухающий - данный тип ДХО предусматривает работу ближнего света галогеновых фар в пол накала при заведенном двигателе, имитируя DRL (дневные ходовые огни). При включении ближнего лампы горят в полную яркость."

Тем более что штатная работа дальнего света ни как при этом не нарушается.

Мина замедленного действия, по сути. В лучшем случае- просто коротыш, в худшем- фейерверк и ...

Не лучший конечно вариант подключения. Но так как машина на гарантии, думаю провода порезать еще хуже будет.
С другой стороны, при визуальном осмотре местности, вероятность попадания выскочившего провода "не туда" ничтожно мала. И при всем при этом вся эта конструкция сидит за предохранителем. Так что в крайнем случае получаю сгоревший предохранитель розетки багажника.

Ну как говорится, на вкус для всех фломастеры разные. Меня вполне устраивает.
За три дня, интерес у сотрудников ГИБДД не вызвал.
Так что за сим откланиваюсь

[Lebed]

...А когда в штатном месте ближних фонарей используется штатный же DRL автомобиля? Это тогда как? ...

Во-во, на месте ближнего, а не дальнего!

...Не лучший конечно вариант подключения....С другой стороны, при визуальном осмотре местности, вероятность попадания выскочившего провода "не туда" ничтожно мала. И при всем при этом вся эта конструкция сидит за предохранителем. Так что в крайнем случае получаю сгоревший предохранитель розетки багажника...:

Дай бог!

...За три дня, интерес у сотрудников ГИБДД не вызвал...

С колхозным ксеноном люди тоже долго ездили.

...Но так как машина на гарантии, думаю провода порезать еще хуже будет...

Еще один аспект данного колхозного подключения. Не о слёте с гарантии надо думать!

[Svetliy]

ДХО (через выше озвученное реле и настройке накала в 40-50%) на "дальнем" в П4, подходит под все требования ПДД к ДХО. И размерность и штатность соблюдены. Добавлю, ДХО не должны находиться максимально близко к углам авто, это требование касается только габаритных огней, которые никто не отменял и нельзя путать с ДХО !!! При ухудшении видимости водитель обязан включить габаритные огни и ближний свет фар !!! ДХО лишь обозначает двигающийся авто в СВЕТЛОЕ время суток.
Пы.Сы. на многих авто ДХО в штатном (заводском) исполнении стоят в самом ближнем к решетке радиатора положении.

[Lebed]

Svetliy!
Я не хочу никого обидеть.
Вот только почему в Европе (не в странах бывшего соцлагеря) встречаются а/м с такими вариантами установки ДХО только на российских номерах? Что, там умельцев нет или отдельно ДХО не продаются?
Плюс от подобных установок ДХО в любом случае есть- нашего сразу видишь.

[gk86]

[quote="Astr"]Хотел сначала тоже поставить отдельные фарки, потом наткнулся на РХО-20
Не стал изобретать велосипед и купил.
На установку ушло 10 минут с перекуром. Все работает просто как нельзя лучше. Ни одного провода резать не надо.

Напишите, пожалуйста, подробней об установке

[BabyHummer A-328]

На ДХО светодиоды какого свечения ставятся обычно? 3000 К или 6000К?

[Lebed]

В готовых комплектах скорее всего 5000.

[BabyHummer A-328]

В готовых комплектах скорее всего 5000.

Принято. Спасибо! Появилась у меня идейка сделать ДХО, врезав по кругу сверхяркие светодиоды в рамки ПТФ. Осталось понять, какого диаметра туда подойдут светодиоды, а также, как снять эти рамки

[Lebed]

По снятию рамок (окантовки) ПТФ ответ тут.
