W777 штатная магнитола Mitsubishi Pajero Sport 2012

[toksin]

Странно... я перелопатил там... не нашел.
Там были распиновки для w677 (NPS до 2012), но там порт на 14 Pins (J802). На w777 не нашел.
Буду благодарен за ссылку, возможно, был невнимателен.

[drozd272]

попробуй поиском через инэт,есть шанс так найти.

[swao]

Господа, добрый день!
Есть вопрос по распиновки разъёма на 22 pins.
Интересует в контексте подключения triom'ы. (REM.GRD и REM.LINE1).
Планирую заменить данную балалайку на alpine.
Спасибо.

что такое "триома" я не понял, но мне показалось, что Вам нужно найти провода для управления кнопками с руля Алпайном -- это два контакта 31 и 42 (см. картинку), для проверки можно убедиться обычным тестером при нажатии на руле кнопки MODE должно быть порядка 270..300 Ом

[drozd272]

триома-это кантора которая торгует разными разъёмами-переходниками.

[swao]

Спасибо, но по первым ссылкам не все разьемы, а третья вроде как на W698....или я путаю?

разъем C126
контакт 21 -- вход правого канала для подключения внешнего источника AUX
контакт 22 -- вход левого канала для подключения внешнего источника AUX
контакт 23 -- не используется
контакт 24 -- не используется
контакт 25 -- не используется
контакт 26 -- не используется
контакт 27 -- не используется
контакт 28 -- не используется
контакт 29 -- не используется
контакт 30 -- связь с дисплеем (посл.интерфейс)
контакт 31 -- кнопки дист.управления на руле (-)
контакт 32 -- экран (общий) для подключения внешнего источника AUX
контакт 33 -- не используется
контакт 34 -- не используется
контакт 35 -- не используется
контакт 36 -- не используется
контакт 37 -- не используется
контакт 38 -- не используется
контакт 39 -- не используется
контакт 40 -- не используется
контакт 41 -- не используется
контакт 42 -- кнопки дист.управления на руле (+)

разъем C125
контакт 1 -- динамик задней правой двери (+)
контакт 2 -- динамик задней левой двери (+)
контакт 3 -- питание антенного усилителя (+)
контакт 4 -- питание для подсветки (+)
контакт 5 -- динамик передней левой двери (+)
контакт 6 -- динамик передней правой двери (+)
контакт 7 -- динамик задней правой двери (-)
контакт 8 -- динамик задней левой двери (-)
контакт 9 -- не используется
контакт 10 -- питание 12В от зажигания (+)
контакт 11 -- питание 12В от аккумулятора (+)
контакт 12 -- управление яркостью подсветки
контакт 13 -- динамик передней левой двери (-)
контакт 14 -- динамик передней правой двери (-)

[Courier]

Доброго времени суток.
У меня машина в базовой комплектации данная магнитола W777 не имеет ни usb ни блютус а в следующих комплектациях это все есть.
вопрос собственно в следующем за выше перечисленное отвечает сама магнитола или доп модули к не есть какие то?
и куда собственно ведет провод от usb в магнитолу или в какой то блок отдельный?

[drozd272]

У меня 14 года и магнитола 777,нет там блю-туз и усби,есть только в подлокотнике аудио вход или выход,особо не интересовался.

[Courier]

У меня 14 года и магнитола 777,нет там блю-туз и усби,есть только в подлокотнике аудио вход или выход,особо не интересовался.

значит не та комплектация.
я видел такие машины и с юсби и с блютус и все управляется с W777

[drozd272]

Как понять не та,предмаксимальная на коже с ксеноном,выпуск машины март 14г,покупал в мае.Это наверно в максималке есть,но там мультимедиа.У меня сейчас и усби и интернет и блю-туз и тв и т.д. есть,штатный БК и 777 в гараже валяется 2 штуки и один БК.

[Courier]

Так я про это и спрашиваю?
мафон W777 есть бльтус и юсб
А у меня в первой комл. нет вот мне и интересно есть там кикие блоки дополнительные или все эти устройства в самой магнитоле?
может достаточно взять пару проводов подсоединить и у меня тоже будет все выше перечисленное.

[S-P-L]

Так я про это и спрашиваю?
мафон W777 есть бльтус и юсб
А у меня в первой комл. нет вот мне и интересно есть там кикие блоки дополнительные или все эти устройства в самой магнитоле?
может достаточно взять пару проводов подсоединить и у меня тоже будет все выше перечисленное.

Нет на W777 ни блютуза, ни усб.
Комплектация Инстайл, апрель 2014 года.

[S-P-L]

У меня 14 года и магнитола 777,нет там блю-туз и усби,есть только в подлокотнике аудио вход или выход,особо не интересовался.

значит не та комплектация.
я видел такие машины и с юсби и с блютус и все управляется с W777

Где и когда ты это видел?

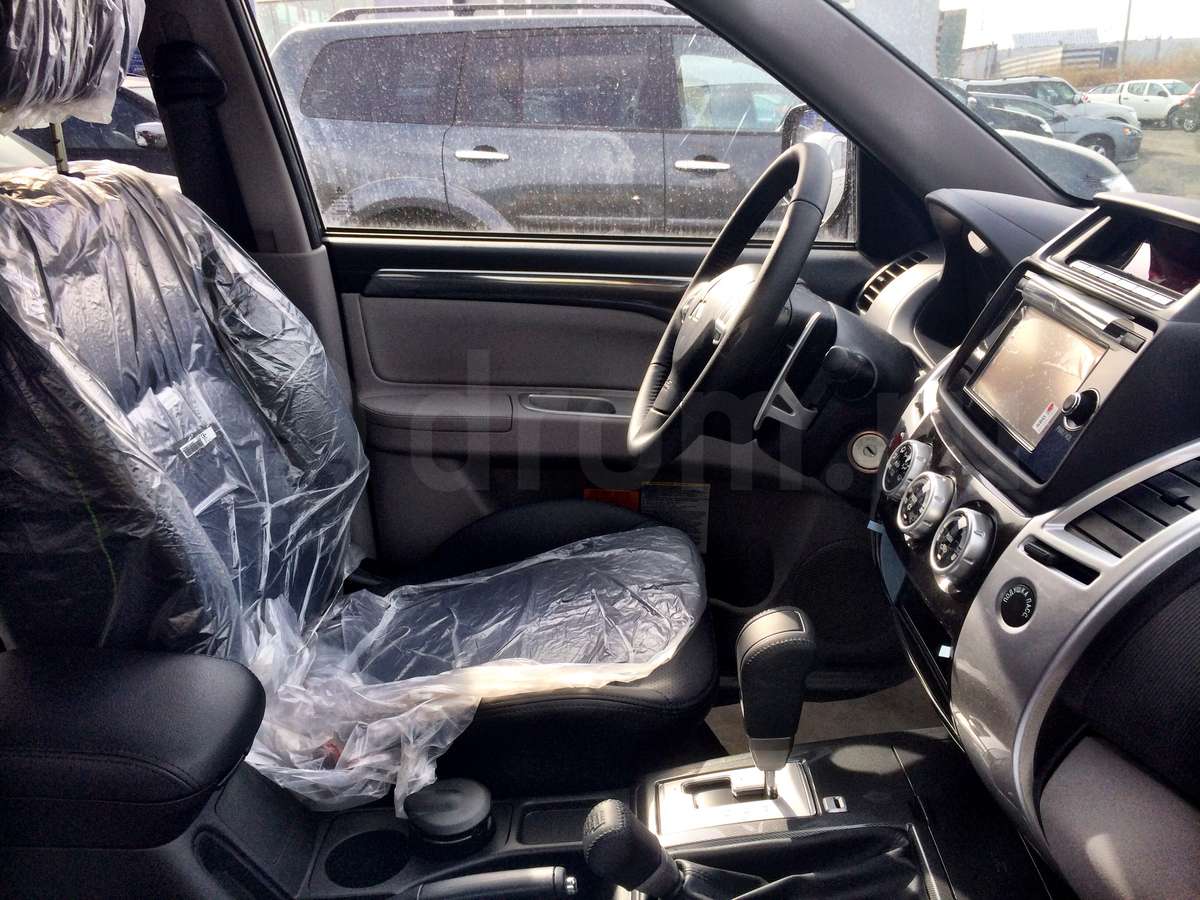

Сейчас машины всех комплектаций, кроме максимальной Ультимейт, идут с сенсорным мафоном от Оутлэндера
Никаким W 777 даже не пахнет

[fanatic2000]

вот от такой магнитолы распиновка разъемов есть у кого нить??? уроды аух не поставили - нет ничего в подлокотнике!!! Зато есть пустые места в одном из разъемов этого чуда головного устройства - их там всего 2!!! Может кто знает куда тыкать контакты аукса??? в софте магнитолы аукс реализован и даже включается а разъемов нет!

[Garin]

вот от такой магнитолы распиновка разъемов есть у кого нить??? уроды аух не поставили - нет ничего в подлокотнике!!! Зато есть пустые места в одном из разъемов этого чуда головного устройства - их там всего 2!!! Может кто знает куда тыкать контакты аукса??? в софте магнитолы аукс реализован и даже включается а разъемов нет!

так на предыдущей странице же выложили распиновку для этой магнитолы

[fanatic2000]

на предыдущей странице я так понял распиновка для однодиновой магнитолы а у меня как на фото два поста выше на этой странице - двухдиновая с тачскрином, как правильно чел сказал ее и в аутлендер тоже ставят!!!!

щас посмотрел распиновку на предыдущей странице - точно не такая!!!! жду может всетаки кто с этой уже разобрался!!!

[gavl73]

на предыдущей странице я так понял распиновка для однодиновой магнитолы а у меня как на фото два поста выше на этой странице - двухдиновая с тачскрином, как правильно чел сказал ее и в аутлендер тоже ставят!!!!

щас посмотрел распиновку на предыдущей странице - точно не такая!!!! жду может всетаки кто с этой уже разобрался!!!

Вот здесь посмотри http://mmc-manuals.ru/%D0%90%D1%83%D0%B ... 0%B8%D1%8E

Твоя в разделе штатные ГУ третья(четвертая) или пятая

[fanatic2000]

Твоя в разделе штатные ГУ третья(четвертая) или пятая

спасибо добрый человек за ссылку!!! Копался там но почему то не нашел сразу!

Пошел сегодня днем искать куда же можно шлейф с тюльпанами подключить - он же есть как опция за 3,5к + я думаю еще за установку попросят!!! По аналогии с аутлендерами начол копать в тоннеле там где концевик ручника и подсоединяется прикуриватель тот что в подлокотнике. Выдрал подставку для пепельницы (она снимается с помощью отвертки) и немного покопавшись в складках под шумкой вдоль жгута проводов обнаружил разъем неподключенный!!!!! методом научного тыка при включенной магнитоле в режим aux нашлись те самые три так необходимые проводка по которым ШГУ получает сигнал аукса!!! колодка на 6 пинов к ней подключены 5 проводков!
Наши синий/серый - земля(общий
Черный - правый канал
Белый - левый канал

соответственно кто пройдет по ссылке выше думаю найдет те же провода на самом ШГУ.
Конечно компания мицубиси моторз пи-сы!!!! цена этоме проводку 10 центов при стоимости машины боле 30 000$ можно было не мелочиться!!! Бил похожий парт номер по каталогу запчастей так за этот проводок экзист хочет 3 500 руб а дилер думаю захочет поболее!!! Классный бизнес 10 центов превращаются магическим образом в 100 долларов!!!

[Nicolas]

Народ, приветствую!

Подскажите пожалуйста. Спорт 14 года, установлена http://mmc-manuals.ru/manuals/mmcs/serv ... 45-T_2.pdf Правильно ли я понимаю, что можно установить китайскую магнитолу для Outlander и она впишется по размерам и дизайну как родная? Например http://www.aliexpress.com/item/2din-pur ... 2.html?s=p Нужно ли будет, что-то с проводкой делать или всё подойдёт? Главное, что интересует, встанет ли в проём без зазоров?
Заранее благодарен за ответы.

[swao]

Правильно ли я понимаю, что можно установить китайскую магнитолу для Outlander и она впишется по размерам и дизайну как родная?Нужно ли будет, что-то с проводкой делать или всё подойдёт? Главное, что интересует, встанет ли в проём без зазоров?
Заранее благодарен за ответы.

1) в проем станет хорошо и без особых зазоров (такие же зазоры как у штатной), в кронштейне рассверлить немного отверстие нужно будет;
2) по проводке: питание и звук будут, кнопки руля работать будут, а вот ничего по части бортового компьютера не будет, не говоря уже про компас и т.п.

[Nicolas]

Спасибо за ответ. Т.е. получается, что БК который у меня установлен сверху магнитолы как отдельная "нахлобучка" по проводке все равно завязан на магнитолу штатную?

Или имеется в виду, что на самой магнитоле не будут отображаться параметры с БК?

Если так, то мне и не надо, я штатный БК хочу оставить, меня устроит если останется штатный БК сверху со всеми своими функциями, а голова новая мне нужна исключительно для камеры заднего вида и Яндекс пробок.
