Подключение люстры и прочего - вопрос по схеме

[ISerg]

Не вдупляю:) можно схем антично изобразить?)

Попробовал нарисовать, вроде должно быть так.



P.S. Схемы рисовать не умею, сильно не пинайте

[SNOOPER]

Чего то попутал. При такой схеме зачем 2А?

[ISerg]

Чего то попутал. При такой схеме зачем 2А?

Как я понимаю можно было и без предохранителя, схему не я собирал

[kyzya11]

Думаю это минимал что нашли для упр провода просто

[ISerg]

Думаю это минимал что нашли для упр провода просто

Это точно, в магазине меньше не было

[SNOOPER]

Чего то попутал. При такой схеме зачем 2А?

Как я понимаю можно было и без предохранителя, схему не я собирал

Да нет. Просто сейчас на схеме грубо нет обмотки. Есть вход сила, есть сила выход.
А вот обмоток нет. так как есть только масса через выключатель.
Нужен плюс на обмотку через пред 2А.
В схеме просто ошибка

[ISerg]

Да нет. Просто сейчас на схеме грубо нет обмотки. Есть вход сила, есть сила выход.
А вот обмоток нет. так как есть только масса через выключатель.
Нужен плюс на обмотку через пред 2А.
В схеме просто ошибка

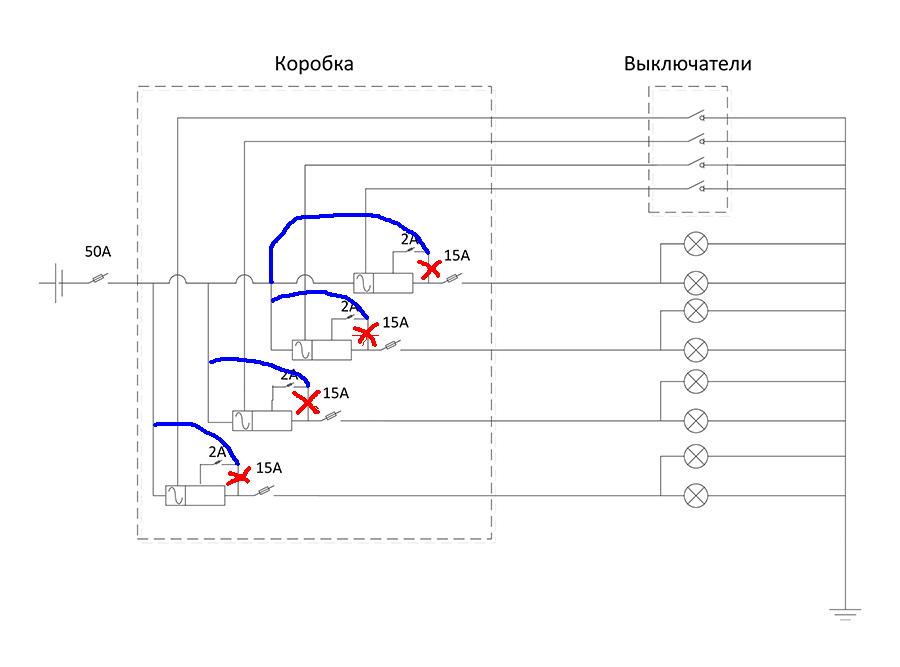

Ошибку понял, вроде должно быть так

[SNOOPER]

Вот так

[kyzya11]

опять нет)))
2а должен контролировать плюс на реле

[SNOOPER]

А что он контролирует?????

[kyzya11]

всмысле как на картинке как у вас, управл плюс на реле
что контролирует? превышение номинала тока))которое там вряд ли случится если только реле внутри не закоротит

[ISerg]

Я сначала хотел на входящий провод нарисовать, но посмотрел на фото, вроде сделано на выходящий
Прошу прощение за качество



Надо посмотреть в живую
