PAJERO 2: что за штекер в ящичке, где ручка домкрата?

[МДМ]

у меня еще штекер болтается за бардачком)))) другой конечно, но загадки;)

случаем не коричневый, на 6 проводов? я у себя такой нашел.
на схемах его нет. проводка заводская, т.к. всё расплетал в эти выходные.

[dvm99]

у меня еще штекер болтается за бардачком)))) другой конечно, но загадки;)

случаем не коричневый, на 6 проводов? я у себя такой нашел.
на схемах его нет. проводка заводская, т.к. всё расплетал в эти выходные.

Хм... интересная загогулина получается...
Зацепка есть, но чтоб до конца убедиться, надо посмотреть, что и как на машине соответствует...

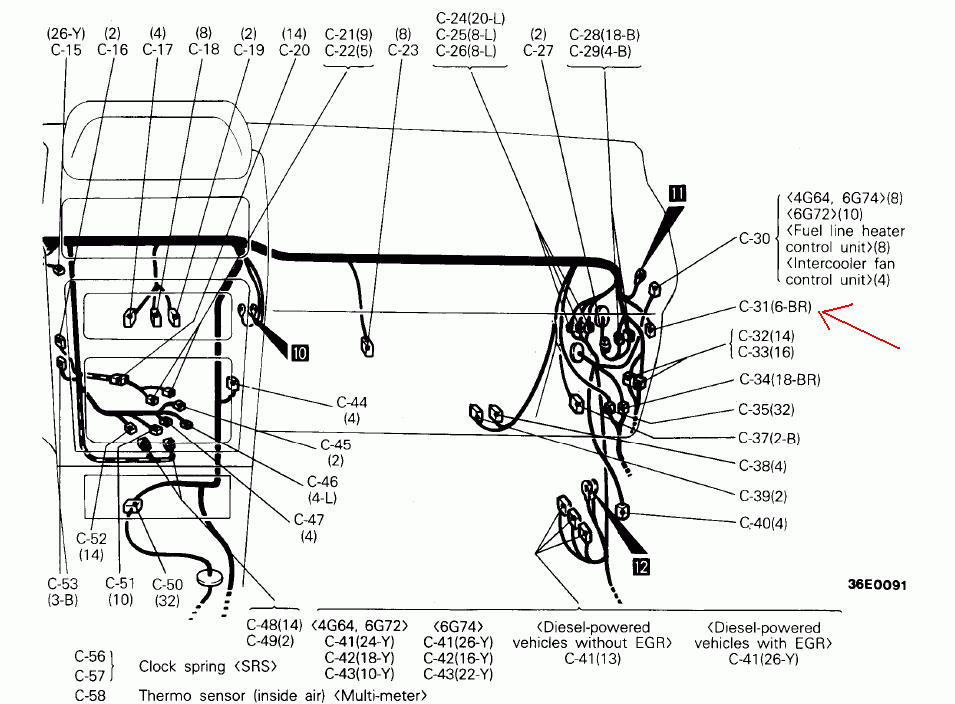

На рисунке (внизу) фрагмент из мануала НО! для машин 94 г.в. В отличие от нашей (93 г.в.) на ней пдписаны цвета разъёмов (буквами) и кол-во выводов (в скобках).
Как видим коричневый разъём с 6-ю пинами там один, больше нету.
Но, блин, за что убил бы инженеров с ММС, так это за то, что они в схемах разных лет нумерацию разъёмов меняют, хотя физическое назначение у них одинаковое.

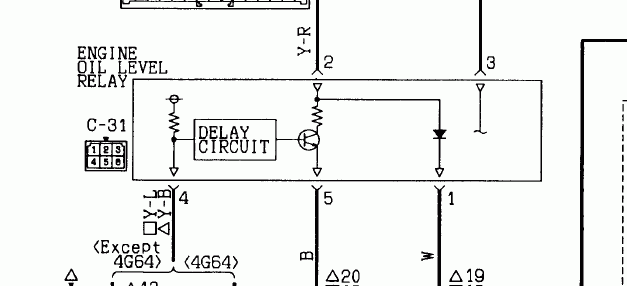

Так что смотрим назначение разъёма С-31 - Engine oil level relay .

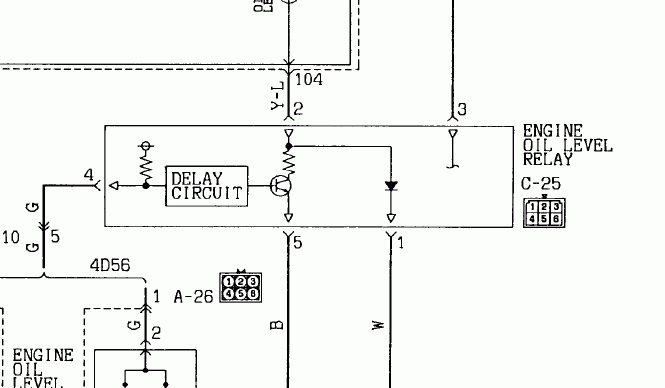

Открываем мануал для 93 г.в., номер разъёма с таким же назначением,- находим С-25. По схеме вроде всё соответствует.
Походу, Дима, у тебя этот блок (реле) не стоит. У тебя уровень масла на приборке показывает?
Как понял из схемы, это реле устраняет ложные подмаргивания лампочки, когда машину сильно качает, и масло плещется... Впринципе можно обойтись без него, сделать напрямую от датчика на лампочку...

[МДМ]

у меня мурзилка по монтеро 92-95г. там тоже везде и цвета и кол-во контактов прописано. вот только ни для одного года нет там такого разъёма. кстати, также в этом мануале я не нашел и разъём в гр. А для датчика уровня масла...
о, проверил, нет на монтерах этого датчика!
у меня датчик уровня присутствует, но не подключен, соответственно лампочка ничего не сигнализирует. но теперь другой момент: согласно ASA в том углу у всех 43 кузовов стоит только одно управляющее реле... есть у кого-нибудь номер с этого реле для датчика уровня?
кстати, дружище, глянь что за разъёмы С53(3В) -на этом рисунке и разъём под комбинацией приборов (он никуда не подключен, желтого цвета, куча контактов -наверно для диагностики)

[Smiler]

Кондей есть?

есть.


а по схемам, я нифига не понял))) и датчики масла.. хз))

[dvm99]

у меня мурзилка по монтеро 92-95г. там тоже везде и цвета и кол-во контактов прописано. вот только ни для одного года нет там такого разъёма. кстати, также в этом мануале я не нашел и разъём в гр. А для датчика уровня масла...
о, проверил, нет на монтерах этого датчика!
у меня датчик уровня присутствует, но не подключен, соответственно лампочка ничего не сигнализирует

А у меня и датчик- чисто формальность, дырку заткнуть Потроха кто-то выкорчевал.
По-моему ещё на каких-то арабах тоже нету датчика уровня (я как-то эту тему курил).

кстати, дружище, глянь что за разъёмы С53(3В) -на этом рисунке и разъём под комбинацией приборов (он никуда не подключен, желтого цвета, куча контактов -наверно для диагностики)

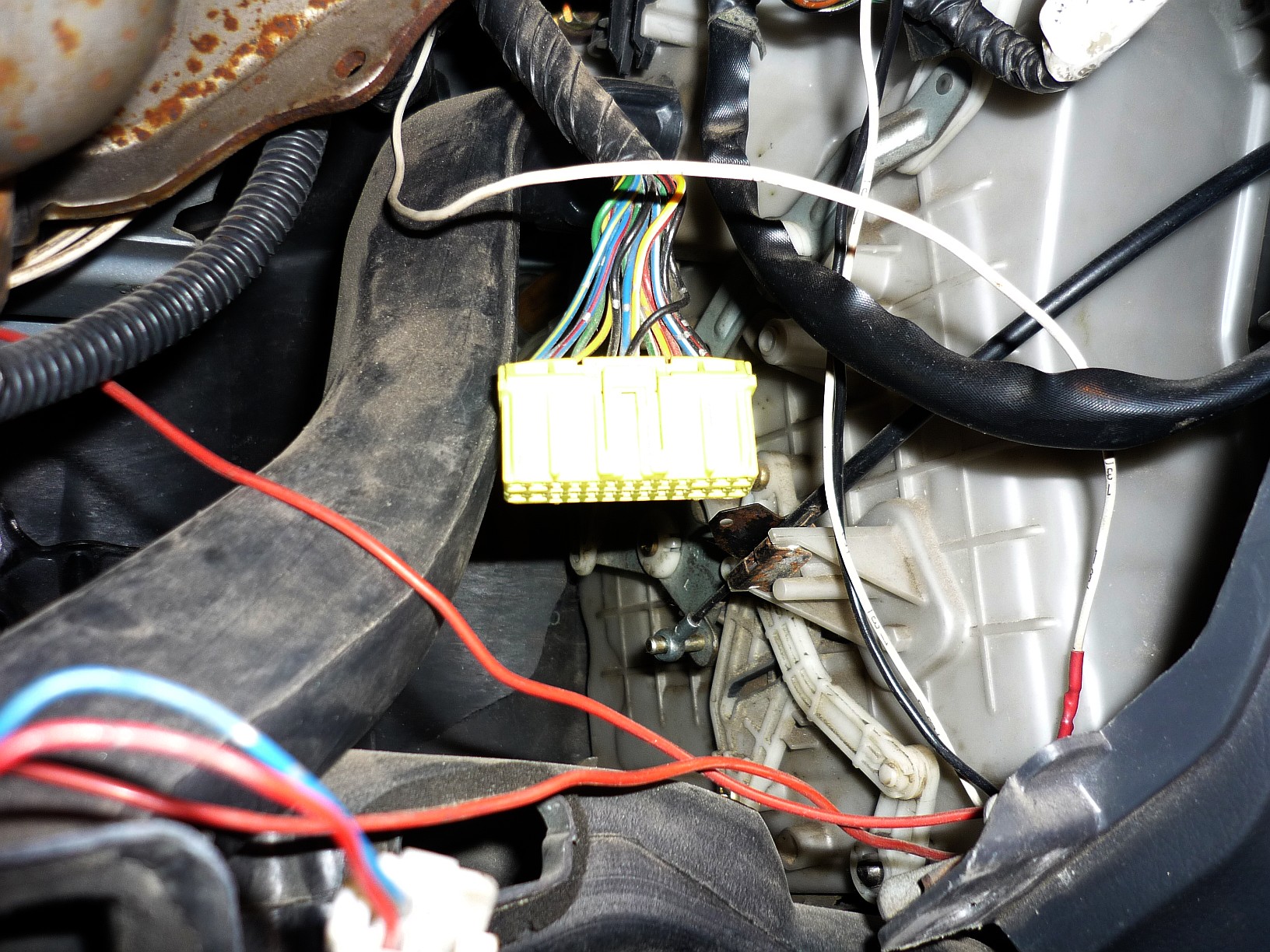

Вот такой разъём как на фото? Тоже заморачивался, что такой разъёмище и без дела висит . Дим, это разъём для блока круиз-контроля. Тока это не С-53, по родной пыжевской схеме 93 г. он С-49

[МДМ]

не, С-53 это который на твоём последнем рисунке для 94г (схема.gif). он около блока управления печкой, сбоку, около водителя. просто в моём мануале его тоже нет.
кстати, загрузи куда-нибудь свой мануал. качну вечером, чтоб самому посмотреть.

[dvm99]

не, С-53 это который на твоём последнем рисунке для 94г (схема.gif). он около блока управления печкой, сбоку, около водителя. просто в моём мануале его тоже нет.

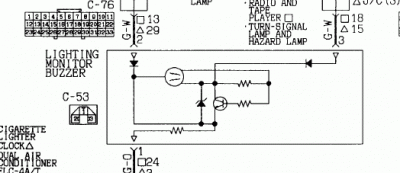

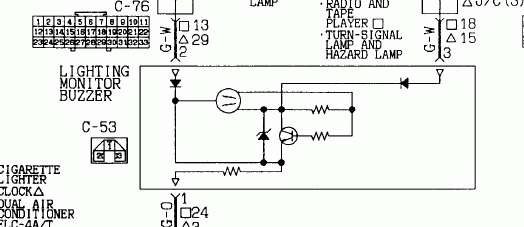

Не, ты ошибаешься. разъём С-53 на этой картинке, он 3-х контактный вообще и идёт на зуммер. Большой жёлтый там один на 26 контактов и идёт туда, куда я указал.

кстати, загрузи куда-нибудь свой мануал. качну вечером, чтоб самому посмотреть.

Извини, не могу, у меня и-нет кастрированный, "через свисток". Но вот тут http://www.pajero4x4.ru/bbs/phpBB2/view ... 0&t=114866 кажется то же самое (ссылка: 2. Схема Паджеро II 1991-1999 )
