Re: Электросхемы
Все зависит от того, какого года машина. Отталкиваясь от этого, и мануал соответствующий надо смотреть.
Pajero II коротыш, 97, рестайлинг, 2800 турбо интеркулер EFI
Simex ET 32x9,5-16, Aisin AI-1000, хобот РИФ, ARB locks rear+front, пневмосистема...
Pajero III 3.2 DID, 2006, длинный.
Simex ET 32x9,5-16, Aisin AI-1000, хобот РИФ, ARB locks rear+front, пневмосистема...
Pajero III 3.2 DID, 2006, длинный.
-
Esen
- Сообщения: 452
- Зарегистрирован: 07 дек 2007, 00:25
- Откуда: Баку
- Благодарил (а): 21 раз
- Поблагодарили: 4 раза
Re: Электросхемы
С наступающим!!!
Pajero II коротыш, 97, рестайлинг, 2800 турбо интеркулер EFI
Simex ET 32x9,5-16, Aisin AI-1000, хобот РИФ, ARB locks rear+front, пневмосистема...
Pajero III 3.2 DID, 2006, длинный.
Simex ET 32x9,5-16, Aisin AI-1000, хобот РИФ, ARB locks rear+front, пневмосистема...
Pajero III 3.2 DID, 2006, длинный.
-
Esen
- Сообщения: 452
- Зарегистрирован: 07 дек 2007, 00:25
- Откуда: Баку
- Благодарил (а): 21 раз
- Поблагодарили: 4 раза
Re: Электросхемы
Посмотрел внимательнее в теме, машина 2000 года
, монтерик, судя по подписи? Та схема, что я выкладывал, для Паджерика 3. Сейчас мануалы на Монтеро посмотрю
, монтерик, судя по подписи? Та схема, что я выкладывал, для Паджерика 3. Сейчас мануалы на Монтеро посмотрю Pajero II коротыш, 97, рестайлинг, 2800 турбо интеркулер EFI
Simex ET 32x9,5-16, Aisin AI-1000, хобот РИФ, ARB locks rear+front, пневмосистема...
Pajero III 3.2 DID, 2006, длинный.
Simex ET 32x9,5-16, Aisin AI-1000, хобот РИФ, ARB locks rear+front, пневмосистема...
Pajero III 3.2 DID, 2006, длинный.
-
Esen
- Сообщения: 452
- Зарегистрирован: 07 дек 2007, 00:25
- Откуда: Баку
- Благодарил (а): 21 раз
- Поблагодарили: 4 раза
Re: Электросхемы

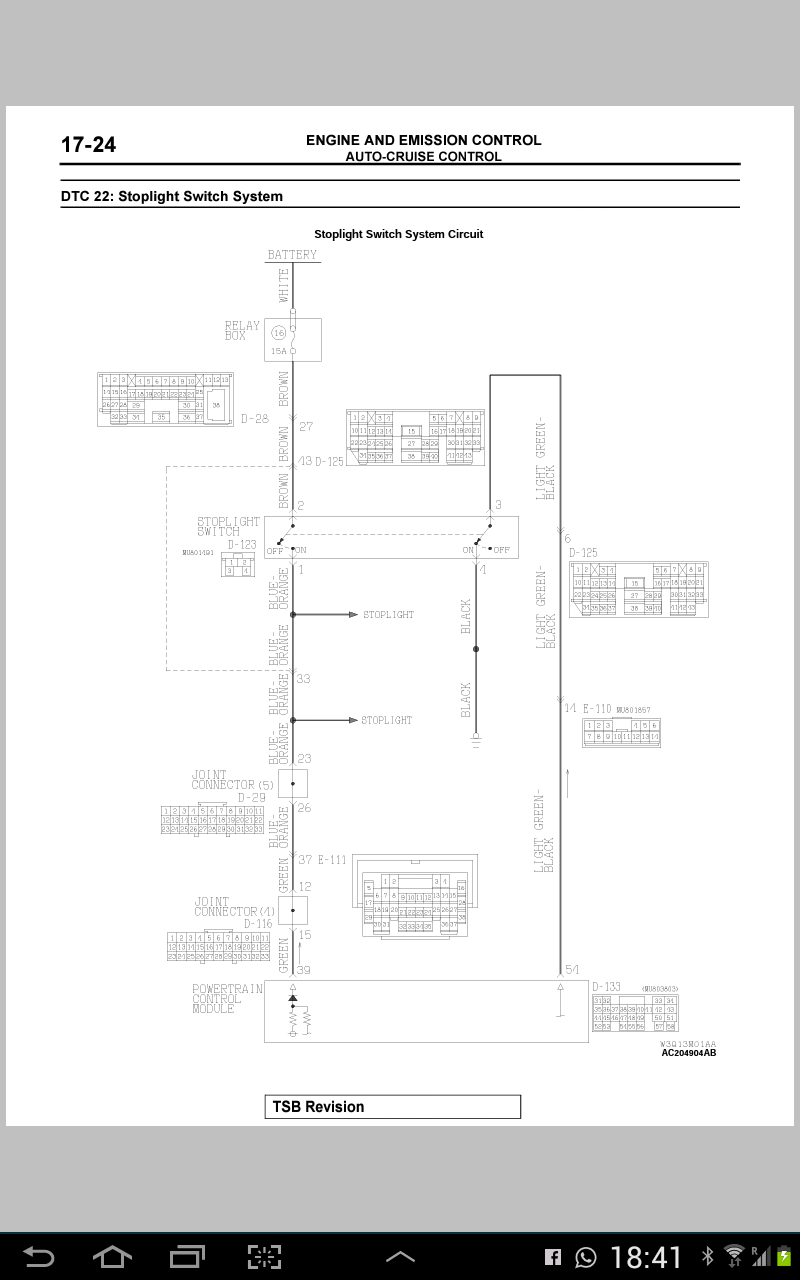

Вот скриншот из сервис мануала по Монтеро 2003, более ранней версии не нашел
- Вложения
-
Pajero II коротыш, 97, рестайлинг, 2800 турбо интеркулер EFI
Simex ET 32x9,5-16, Aisin AI-1000, хобот РИФ, ARB locks rear+front, пневмосистема...
Pajero III 3.2 DID, 2006, длинный.
Simex ET 32x9,5-16, Aisin AI-1000, хобот РИФ, ARB locks rear+front, пневмосистема...
Pajero III 3.2 DID, 2006, длинный.
-
Esen
- Сообщения: 452
- Зарегистрирован: 07 дек 2007, 00:25
- Откуда: Баку
- Благодарил (а): 21 раз
- Поблагодарили: 4 раза
Re: Электросхемы

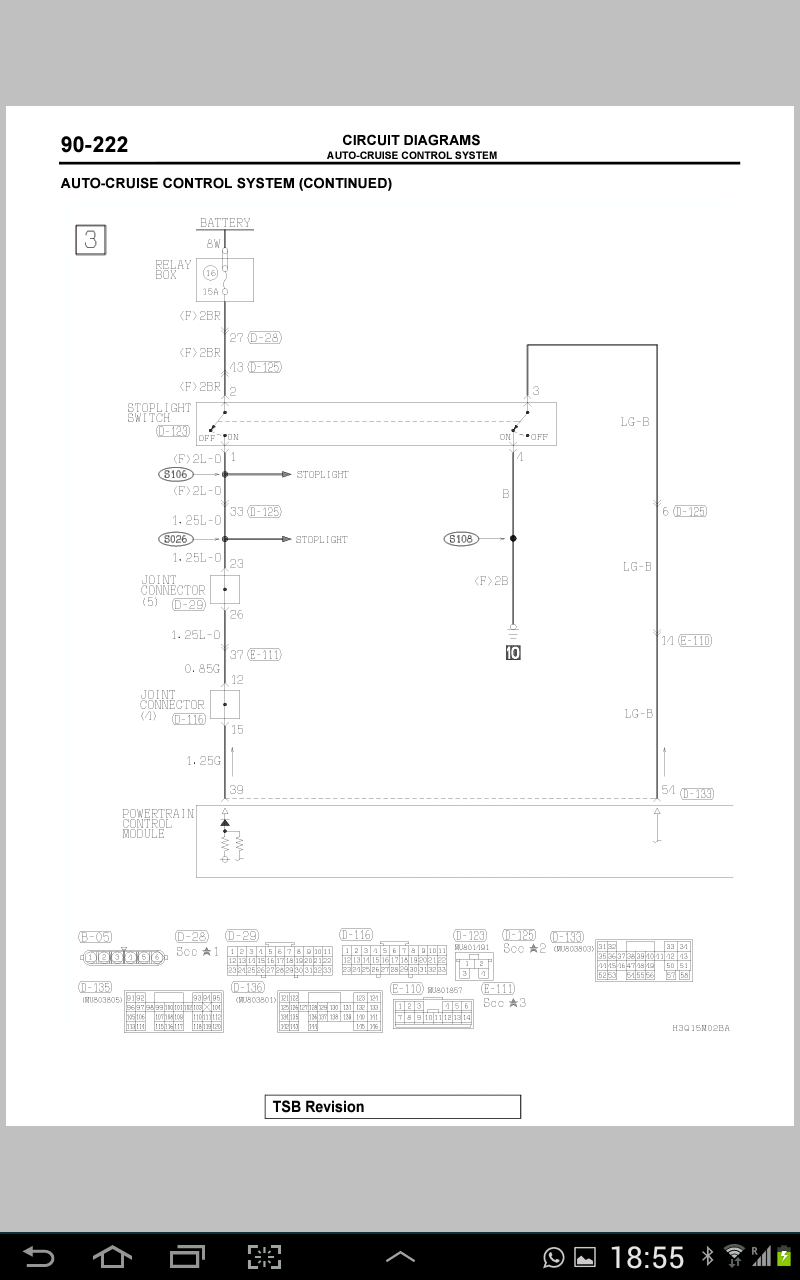

Ну и, соответственно, скриншот из circuit diagram для Монтеро 2003.
- Вложения
-
Pajero II коротыш, 97, рестайлинг, 2800 турбо интеркулер EFI
Simex ET 32x9,5-16, Aisin AI-1000, хобот РИФ, ARB locks rear+front, пневмосистема...
Pajero III 3.2 DID, 2006, длинный.
Simex ET 32x9,5-16, Aisin AI-1000, хобот РИФ, ARB locks rear+front, пневмосистема...
Pajero III 3.2 DID, 2006, длинный.
-
Yurii_ra
- Сообщения: 5
- Зарегистрирован: 24 дек 2014, 16:54
- Двигатель:: 6g74 бензин
- Мой автомобиль(и):: Montero3
- Откуда: Сочи
- Благодарил (а): 1 раз
Re: Электросхемы
да, ещё раз спасибо. то что ты предложил для Монтеро 2003 подходит для моего мануала.
-
szr
- Сообщения: 15
- Зарегистрирован: 11 апр 2015, 20:09
- Двигатель:: 6g74 MPI
- Мой автомобиль(и):: Montero 3, 2002 г.
- Откуда: Самарская область
- Откуда: Сызрань
Re: Электросхемы
С праздником всех. Пытаюсь разобраться в схемах. Подскажите, что означает точка на выше выложенных схемах, в овале B108, между 4 контактом и массой.
