ctvtysx, можно и так. Хотя в практике было несколько экземпляров, которые по 350к км выходили и внутри по железу все гут.

[Непопаджеро]

Подниму тему.

В общем нашел коробку как донор. Буду свою перебирать.
Хочу сделать как для себя и усилить планетарки.
Есть доступ и к лазерной сварке и к аргону и п/а импульсный с порошковой проволокой.

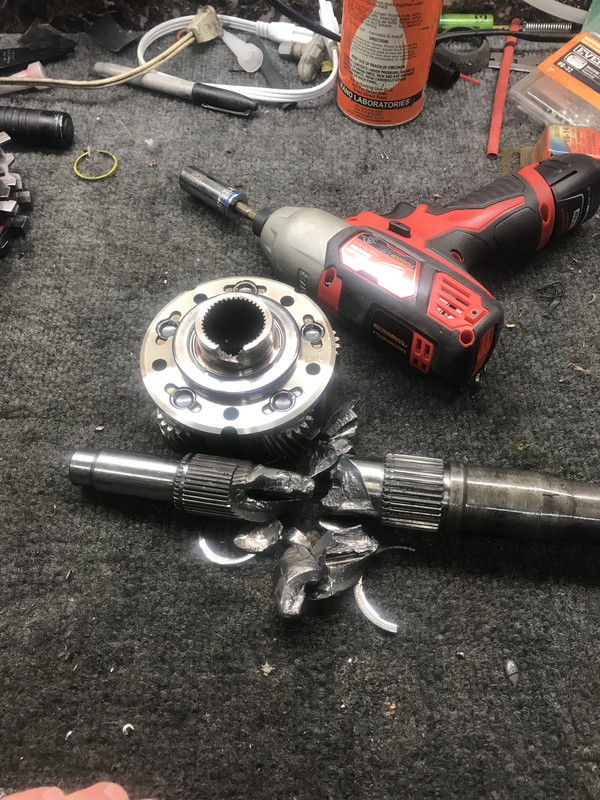

Но погуглил тему и взяли меня сомнения по поводу сварки. Причина - повторная разборка коробок с проваренными осями показывает трещины в сварке. Понятно, что варить можно по разному. Но я чета не верю что япы такие дурные, что оставили подвижность в этих узлах.

[Непопаджеро]

Одним из условий правильной работы планетарки является равномерность нагрузки всех сателлитов.
Это достигается двымя путями
1 точность геометрии
2 плавающие зазоры (это наш случай)

Т.е. наглухо заваривать оси - это не совсем правильно.
А вот обеспечить дополнительную блокировку от осевого смещения - это гут

Т.е. пока вижу три решения:
1 заменить штатный штифт чем-то более надёжным, например винтовым резьбовым стопором и посадить его на жесткий резьбовой герметик
2 закернить ось по кругу точками
3 обварить отверстие оси по кругу с заужением его диаметра, не допуская прихватки к самой оси

Прошу простить за возможно дилетантские рассуждения, коробас пока не разбирал. Вся инфа по фоткам из нета

[Непопаджеро]

[ГАНС]

В общем нашел коробку как донор. Буду свою перебирать.
Хочу сделать как для себя и усилить планетарки.
Есть доступ и к лазерной сварке и к аргону и п/а импульсный с порошковой проволокой.
Но погуглил тему и взяли меня сомнения по поводу сварки. Причина - повторная разборка коробок с проваренными осями показывает трещины в сварке. Понятно, что варить можно по разному. Но я чета не верю что япы такие дурные, что оставили подвижность в этих узлах.

Будеш кулибничать, не забывай всё фотать нам тоже интересно

[Непопаджеро]

Пока вскрыли донора

Все планеты в отличном состоянии. На всех фриках кроме первого пакета - маркировка видна. Пробег малый

[Dimix]

Так и запишем, пациент умер при вскрытии

[Непопаджеро]

запишем

Спасибо за поддержку

[Непопаджеро]

Хотелось бы услышать мнение гуру и людей, связанных с ремонтом и обслуживанием зубчатых передач с сателлитами.

Намертво варить или люфтик должен остаться?

Планетарка из v5 коробки , та которая с 4 сателлитами - она ломается или надёжна?

Ещё раз перемыли пересмотрели деталюшки - вроде в ней одна из осек слегка люфтит

[Непопаджеро]

Вот тут подробно расписано и отфотана "ахиллесова пята" v5a51 коробасов:

https://www.drive2.ru/l/7466805/

[Непопаджеро]

Скинул фотки опытному конструктору.

Его мысли:

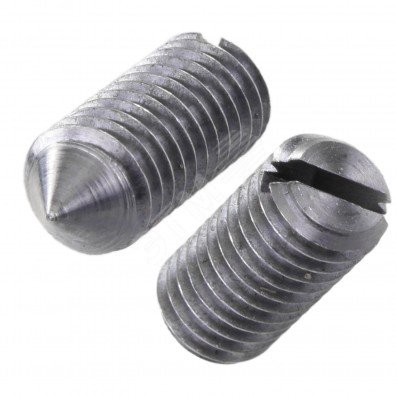

1 если нужно оставить возможность последующей разборки - установочный винт чуть большего диаметра чем штатный с рассверловкой штатного отверстия и нарезкой резьбы - гут

2 если делать неразборным узел - посоветовал фрезернуть углубления с двух сторон оси с выбокой металла оси и заварить их(углубления) с мягкой присадкой типа нержи

[Непопаджеро]

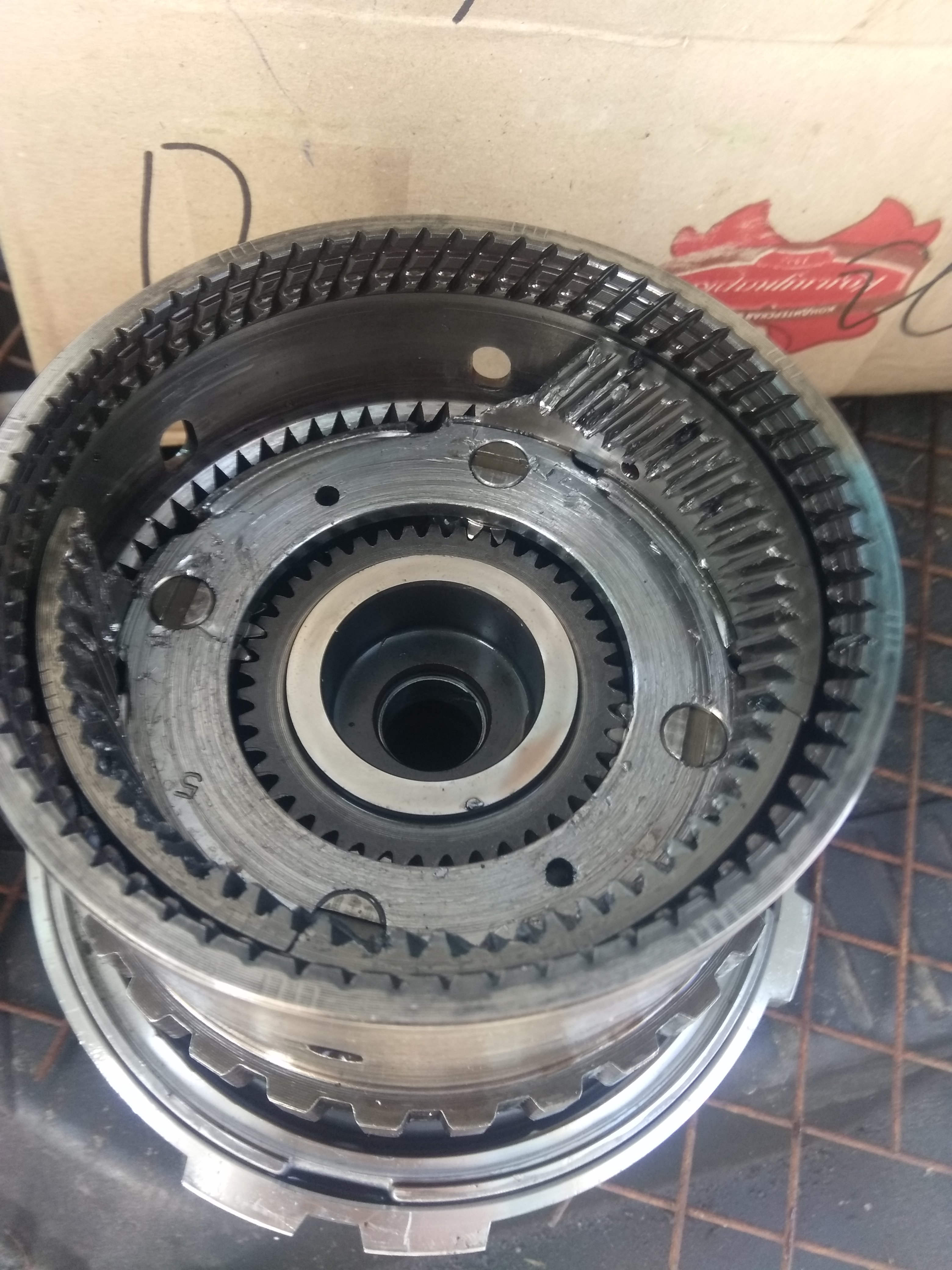

Во многих акпп фиксация осей реализована таким способом. Развальцовка буртика в заранее фрезерованный паз.
Раструщенных планетарок с таким соединением в нете не встречал.

[Непопаджеро]

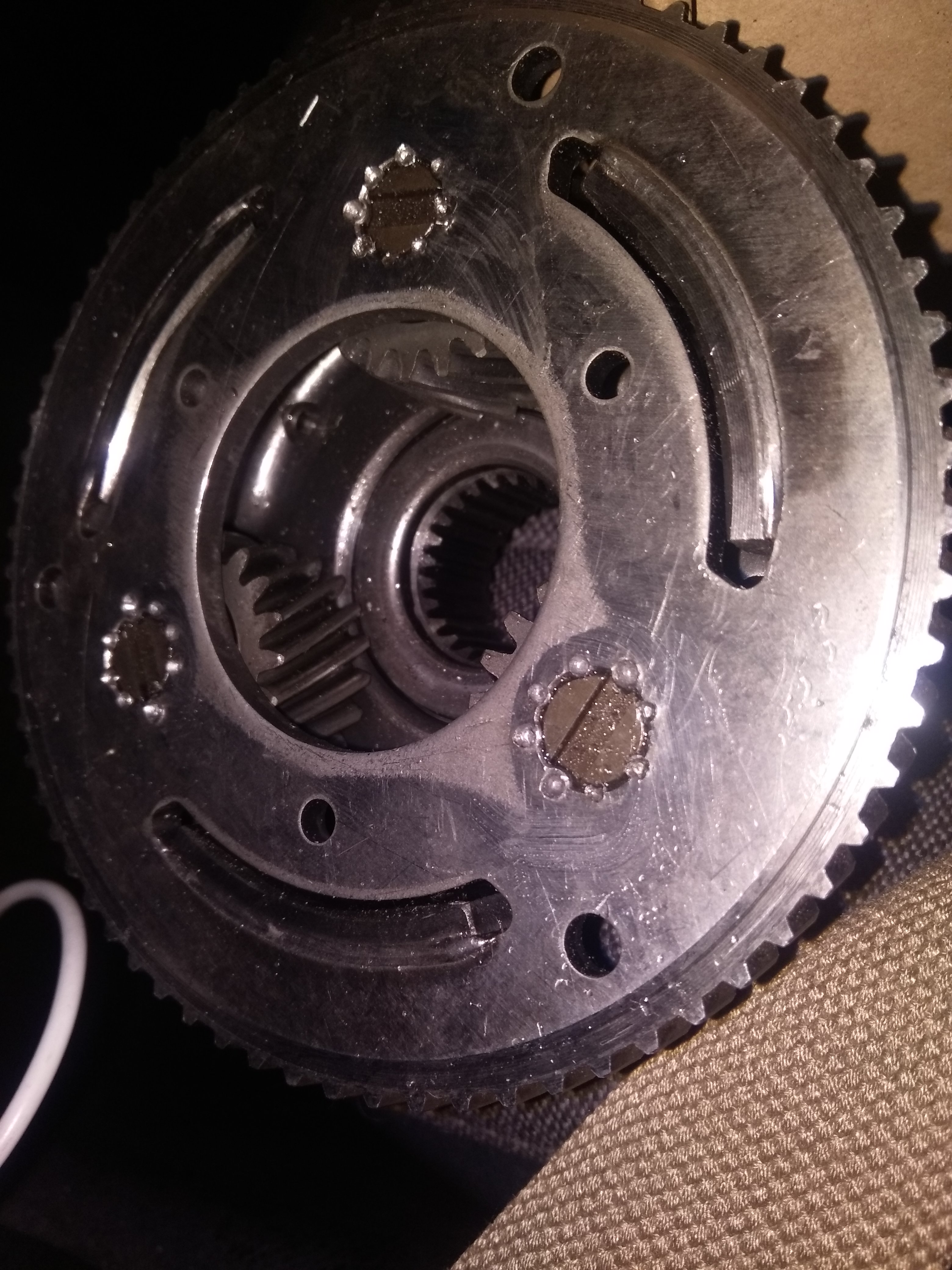

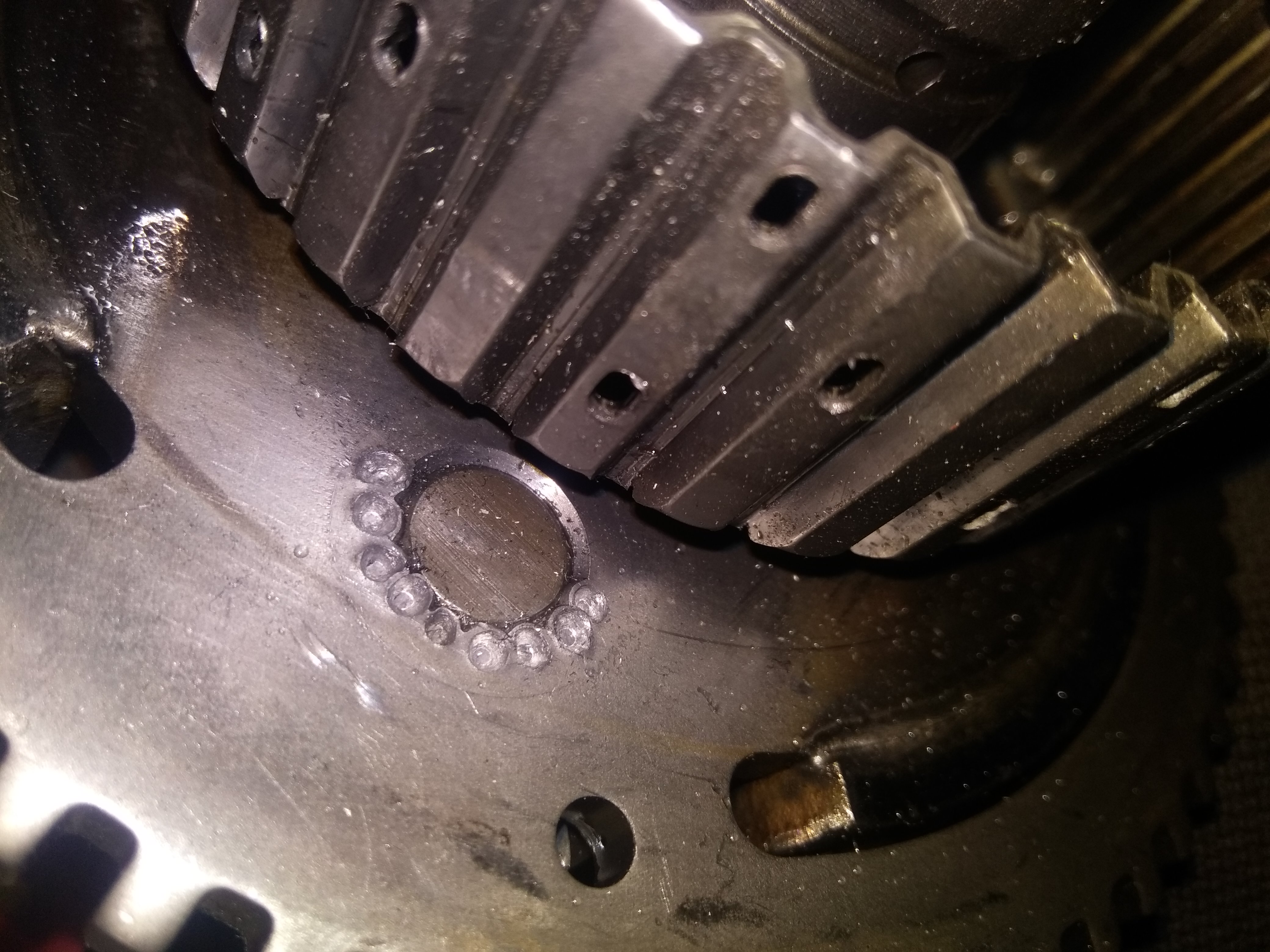

По планетаркам. Консилиумом сварщиков было опробован и реализован способ фиксации оси от осевого смещения КЕРНЕНИЕМ.
Металл оказался достаточно мягким, чтобы создать буртик над фаской оси и в области проточек.
На всех планетарках были сняты маслоуловители, и проклёпаны оси сателлитов с двух сторон. Со стороны осей там где паз - кернением выдавили металл в паз для дополнительной фиксации от проворачивания.
ИМХО , это в несколько раз упрочнило узел по сравнению со штатным штифтом без риска отпустить ось и перегреть игольчатый подшипник.

[Непопаджеро]

[Непопаджеро]

Забыл сказать, пластины маслоуловителей ОБЯЗАТЕЛЬНО ставятся на своё место и крепятся в месте срезанных заклёпок сварными прихватками !

С помощью их масло собирается и направляется к отверстиям в осях сателлитов для смазки игольчатых подшипников!

[Непопаджеро]

Добрался посмотреть паламатую свою акпп : развалилась передняя планетарка. Но.
Оси, вроде на месте. Выкрошены пару зубов сателлитов и сломана орбитальная шестерня (наружная с зубами внутрь).Вывалился кусок 5-7 см и всё заклинило. Стружки не много, но есть.

Фотки сделаю позже.
Задняя планетарка в идеале. Оси не люфтят

[ГАНС]

Добрался посмотреть паламатую свою акпп : развалилась передняя планетарка.

Какие нибудь причины/предпосылки поломки были типа (дёргал кого задним ходом, катал без масла, зарубался буксовал на бездорожье и т.д.)? Или просто спокойно ездил и бЗдынь ни с того ни с сего?

[Непопаджеро]

Какие нибудь причины/предпосылки поломки были типа (дёргал кого задним ходом, катал без масла, зарубался буксовал на бездорожье и т.д.)? Или просто спокойно ездил и бЗдынь ни с того ни с сего?

Всё было, это ж джип
Только без масла не катал и менял каждые 60000

Но до поломки с пол-года, может год - пенсионерил,из-за ковида границы позакрывали, с деньгами напряжнее стало - не особо рассекал на природу и в говна.

В день поломки утром при движении ЗХ - был затычок, проехал вперед, потом назад - ОК. Выехал с парковки, проехал по району кружочек - всё работает.

Потом по трассе 50 км. Там тоже со стоянки задом выезжал - затык. Подергался, выехал. И 50 км обратно без посторонних звуков. На въезде в город стал на светофоре и уже вперед тронулся с хрустом, проскрежетал перекресток, вызвал буксир.

[Непопаджеро]

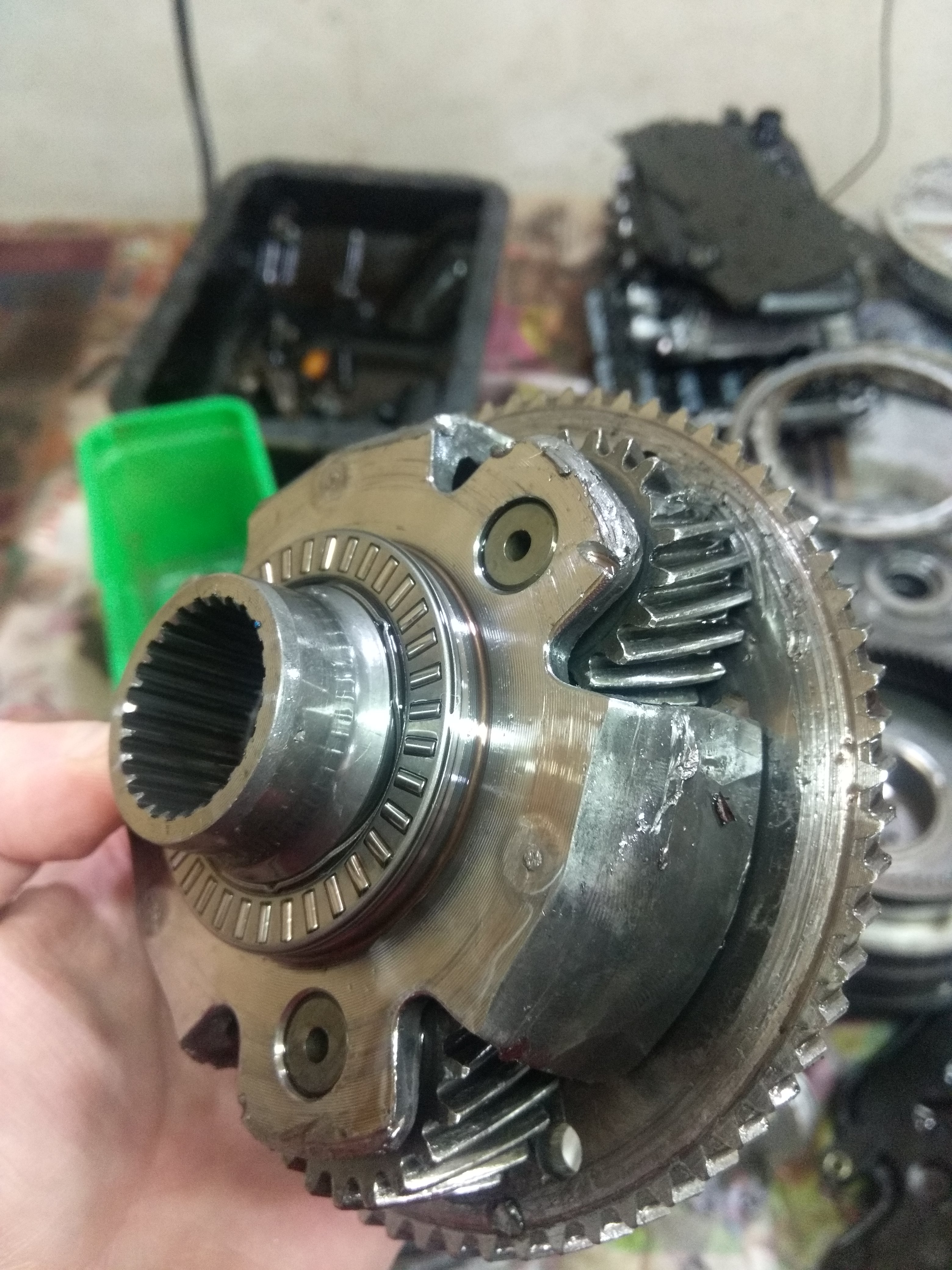

Вот сломанная планетарка

[Непопаджеро]

Сегодня собрали, поставили, поехала.

Завтра обкатка, тесты, впечатления.

Напомню в свою акпп от 3,2 дизель поставил бублик и ВСЕ потроха от 3,5 бензин монтеро. Там было всё в идеале. Понадобилось две трубки- манжеты, один пакет фриков , прокладки гидроблока и насоса, фильтр, масло.
