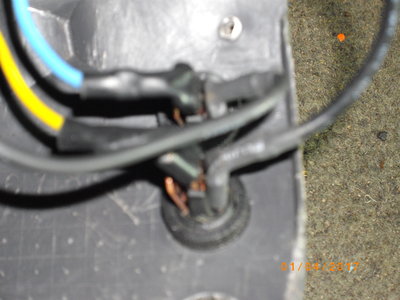

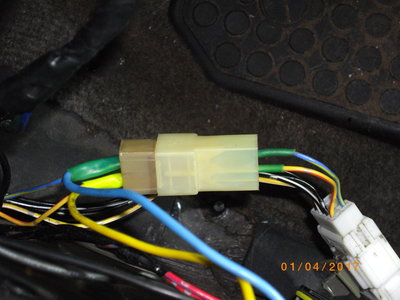

Провода, идущие от датчиков раздатки на блок управления (желто-красный и сине-желтый) разрезал выше разъёма C-30 вставил дополнительную колодочку с отводами на тумблеры:

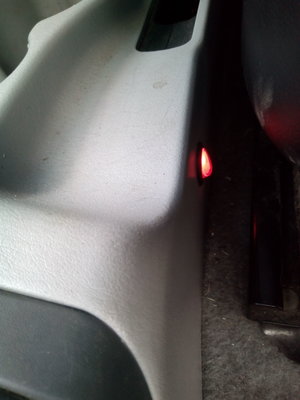

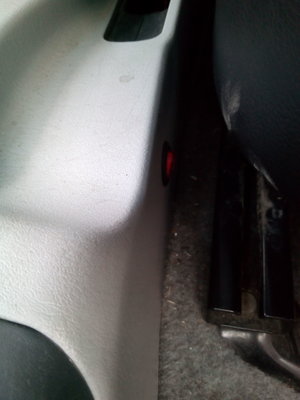

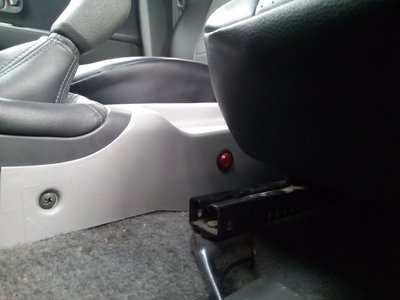

Диод между 3-м и 7-м выводами блока управления вывел на решеточку с правой стороны (между бардачком и пассажирской дверью) К диоду припаяно сопротивление 2,7 кОм, диод зажигается примерно на 3V. Фото пока нет, потому что крутил "наживую". Если понравится, сделаю как следует постоянно.
Результат испытаний на моём авто:
Если замыкать-размыкать вывод датчика 4WD через тумблер на землю, диод, как ему и положено, четко загорается и гаснет в момент замыкания-размыкания первого тумблера. Если (при разомкнутом тумблере) включать-выключать режим 4WD штатно рычагом раздатки, включение нечеткое - иногда включается, иногда нет. Иногда недовключается - чтобы диод загорелся, надо рычаг раздатки с усилием прижать в положении 4WD, а если отпустить, то диод гаснет. И клапана в этом случае нещадно щелкают (вкл/выкл).
Замыкание на массу (через второй тумблер) вывода датчика H/L влияет только на то, что при замкнутом загорается индикация на панели приборов, а при разомкнутом индикация не горит вообще.
Проверял работу и в движении (взад-вперед около гаража в разных режимах). Есть ли реальное подключение-отключение передка, на сухом асфальте проверить затруднительно, а индикация ведет себя так: диод загорается гаснет так же (см. выше). Лампа на панели приборов четко загорается и гаснет при принудительном замыкании обоих датчиков. При штатном включении либо вообще не горит, либо начинает моргать, потом загорается лампа ABS. Один раз, похоже, датчик 4WD завис в замкнутом положении, потому что диод отказался гаснуть даже после обратного перехода в режим 2Н, и погас только после остановки двигателя и выключения зажигания.
Вывод №1 (самый вероятный): приговорить оба датчика, что и предполагалось.
Вывод №2: предложенная дополнительная система диагностики работает.
