Точно, 12 сек. Хорошо замер делать на 4ВД (будет 0,5 - до 1 сек лучше для тяжелой машины), хотя и так супер!
Мне, например, оч.интересны все данные со сканера на ХХ прогретом, а особенно в движении ~2500 об. в т.ч. показания надува турбины.

2500 по прямой или в горку?

[Boyёк]

2500 по прямой или в горку?

без разницы. Заранее благодарен.

[PANDA4X4]

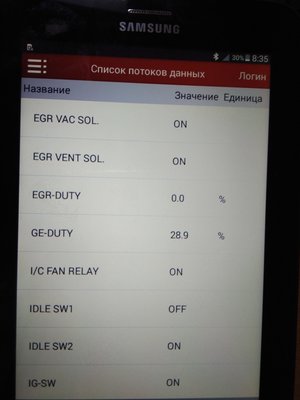

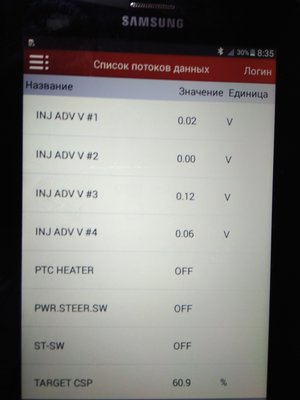

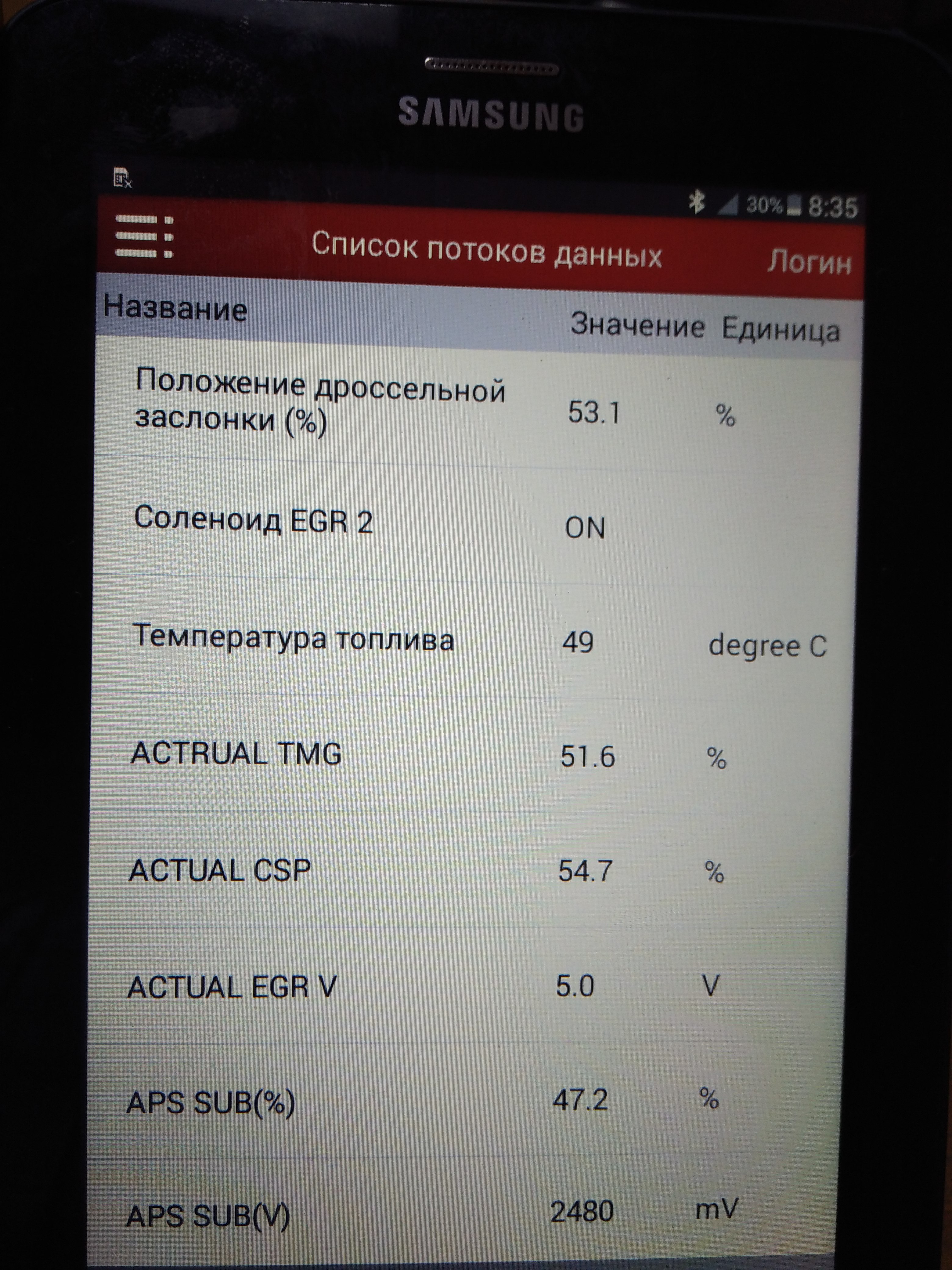

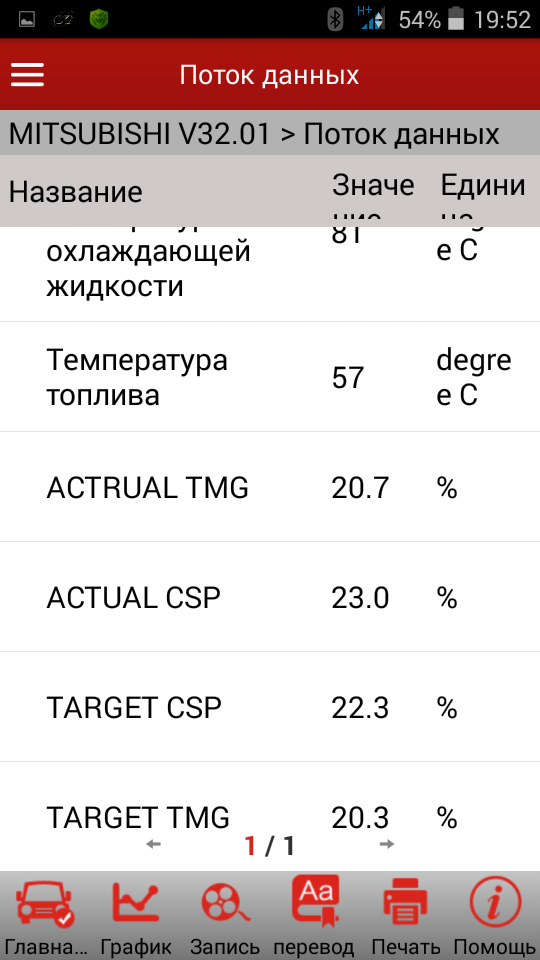

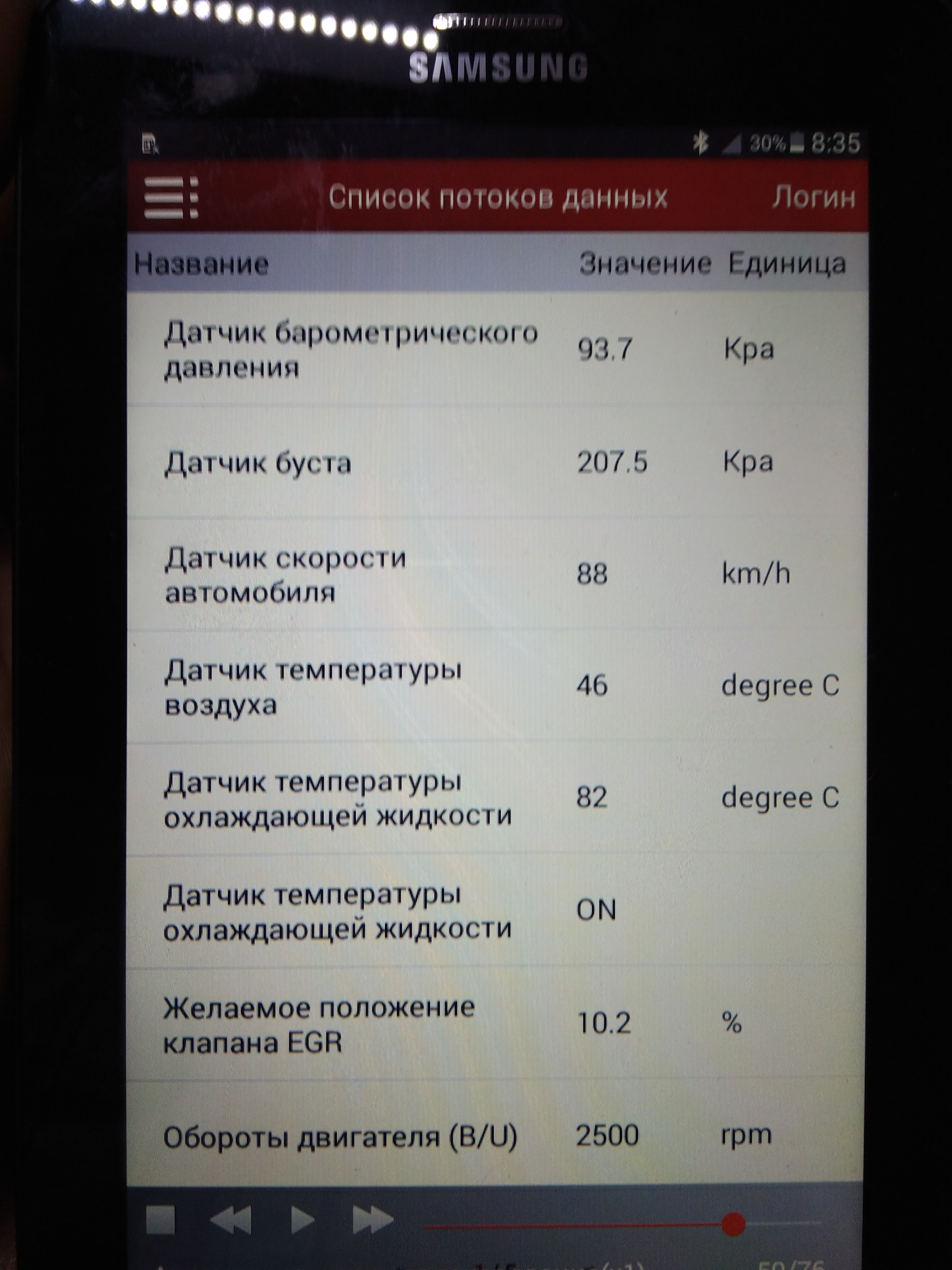

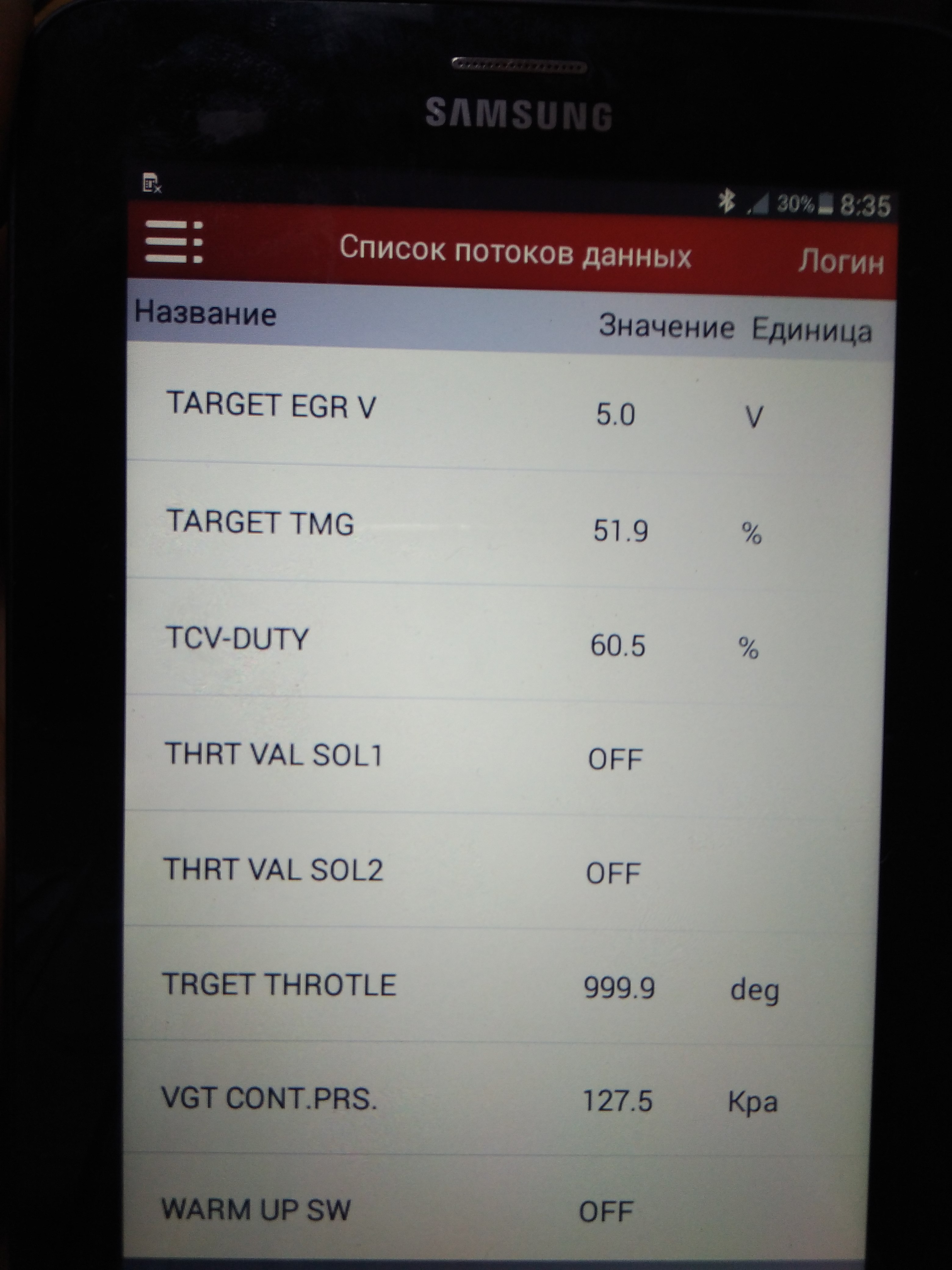

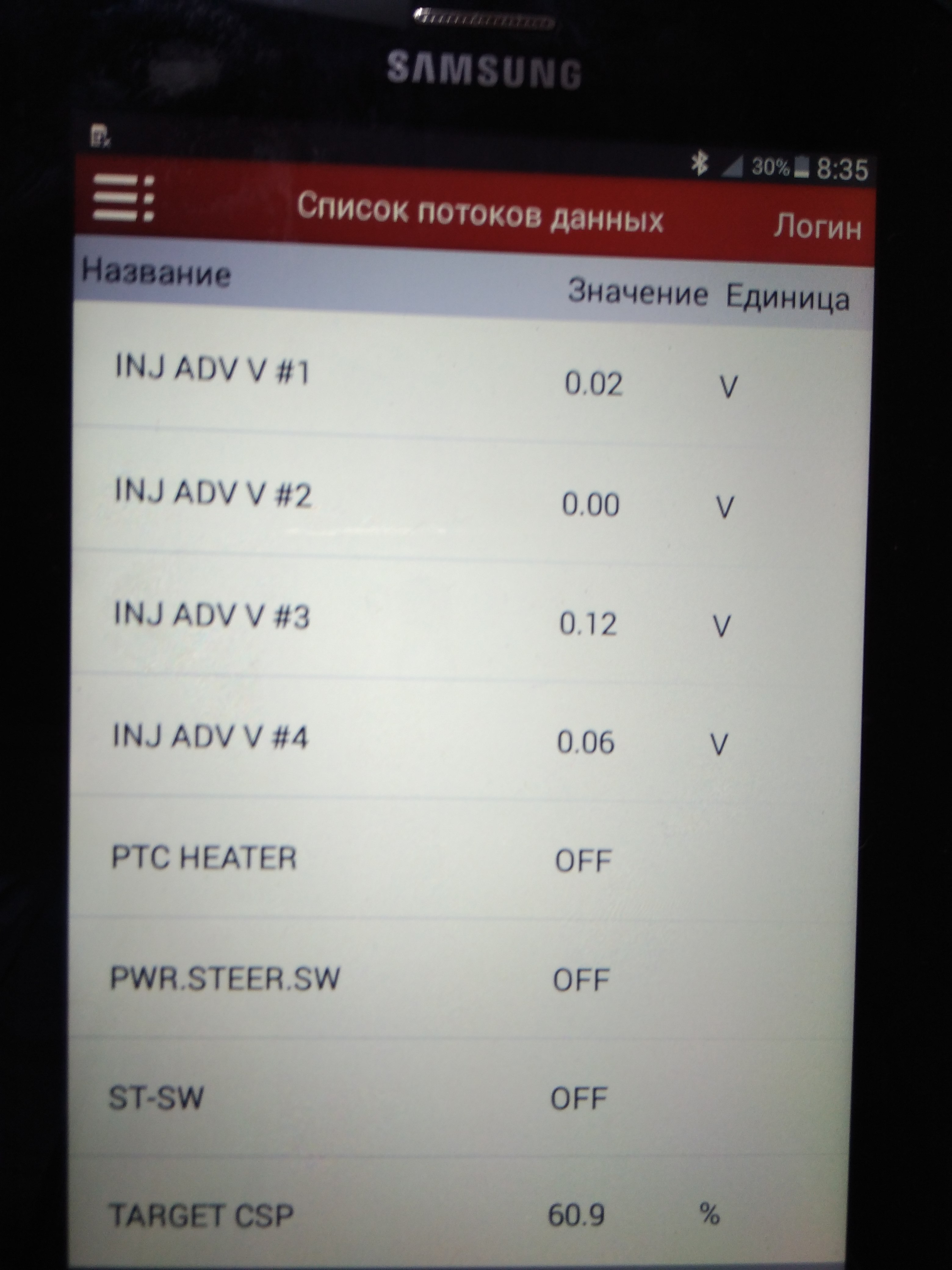

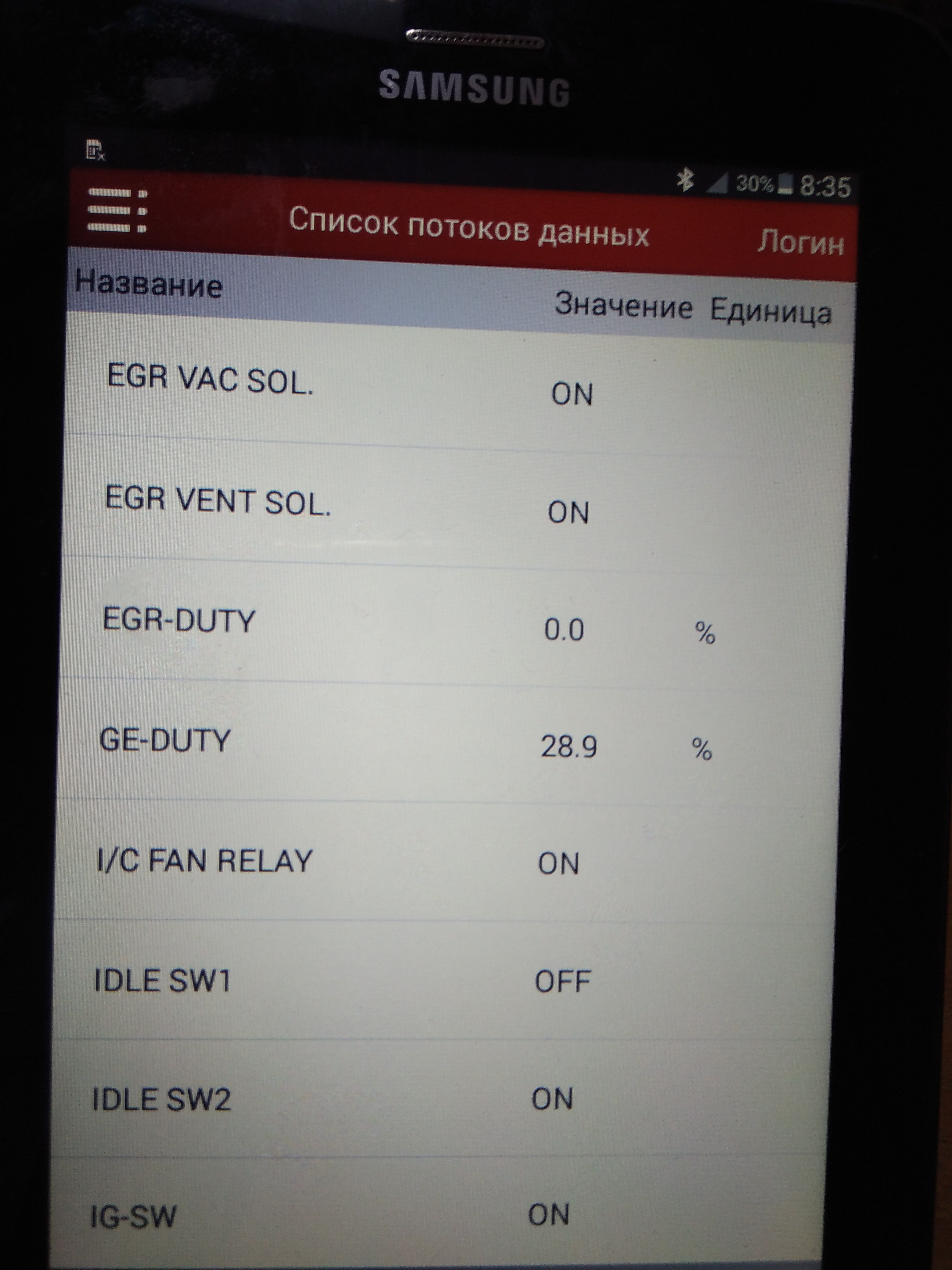

Добрался наконец до замеров. Во вложении фото со сканера.
Еще вопрос - на малых оборотах и нагрузке чуть ниже среднего (дроссель слегка прижат, 900-1500 оборотов примерно) мотор работает звонко, у бензинок такой звук при детонации. Если плавно жать на газ, то двигатель работает мягко. При прогреве становиться тише звук, но в целом остается. Мне кажется, что я слишком сильно сдвинул позиционер назад и из-за большой подачи топлива наблюдается жесткая работа. Хотя по сканеру как будто все ок. Расход в спокойной манере по городу (30% пробки, 70% просто город со светофорами) 11.5-12 литров. Дымности не замечено, иногда бывает черным плюнет, если тапок в пол нажать. Едет как дурной, чуть чего может на сухом асфальте сорвать колеса в букс. Масло не расходует. Может это его нормальный звук работы.
Вот видео работы. Температура двигателя 55 градусов https://youtu.be/VtlmXpX-cOM
У меня во владении кантер с двигателем 4dr7 (это который до 4m40 еще был) и бычок д245 евро2 - на них такой жесткой работы не наблюдается. Иногда на кантере есть такое (детонация), но в минус 30 и сразу после заводки, через несколько секунд пропадает.
Вобщем нужны люди с музыкальным слухом )))
А да! Чуть не забыл еще вопрос. За бортом +13 градусов, после заводки двс прогревается до "стрелка на нижней шкале показометра" 55 градусов за 15 минут - это не много ли?
ЗЫ значения на картинке немного "инерционные" т.к. параметров много и скорости сканера не хватает. Например на следующем "кадре" давление буста уже 230 кпа.

[Boyёк]

У меня по городу 15-20 л (светофоры в центре города ч/з каждые 100-200 м.,; нередко в пробках еду по 2-3 км на 1-2 передачах) и 12 л. мне недостижимый расход.
Такой прогрев я считаю нормальным.

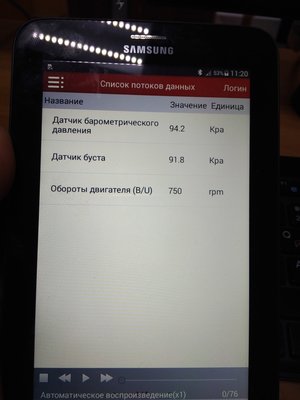

По звуку работы ДВС на ХХ можно ещё сравнить по сканеру давление буста с барометрическим.

[PANDA4X4]

По звуку работы ДВС на ХХ можно ещё сравнить по сканеру давление буста с барометрическим.

Не понял логики предложения. Зачем сравнивать давление буста с барометрическим и как это связано со звуком?

[SmoAG]

По звуку работы ДВС на ХХ можно ещё сравнить по сканеру давление буста с барометрическим.

Не понял логики предложения. Зачем сравнивать давление буста с барометрическим и как это связано со звуком?

звон на хх зависит от соотношения давления, но на оборотах он не влияет, либо да вы сильно завысили подачу, либо не верно выставлен угол впрыска и УОВ его не в состоянии скоректировать.

[PANDA4X4]

По звуку работы ДВС на ХХ можно ещё сравнить по сканеру давление буста с барометрическим.

Не понял логики предложения. Зачем сравнивать давление буста с барометрическим и как это связано со звуком?

звон на хх зависит от соотношения давления, но на оборотах он не влияет, либо да вы сильно завысили подачу, либо не верно выставлен угол впрыска и УОВ его не в состоянии скоректировать.

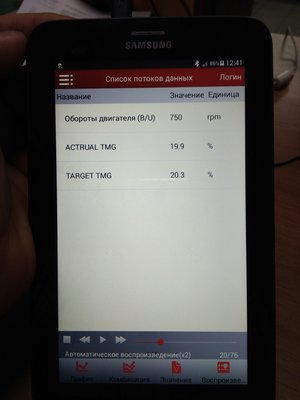

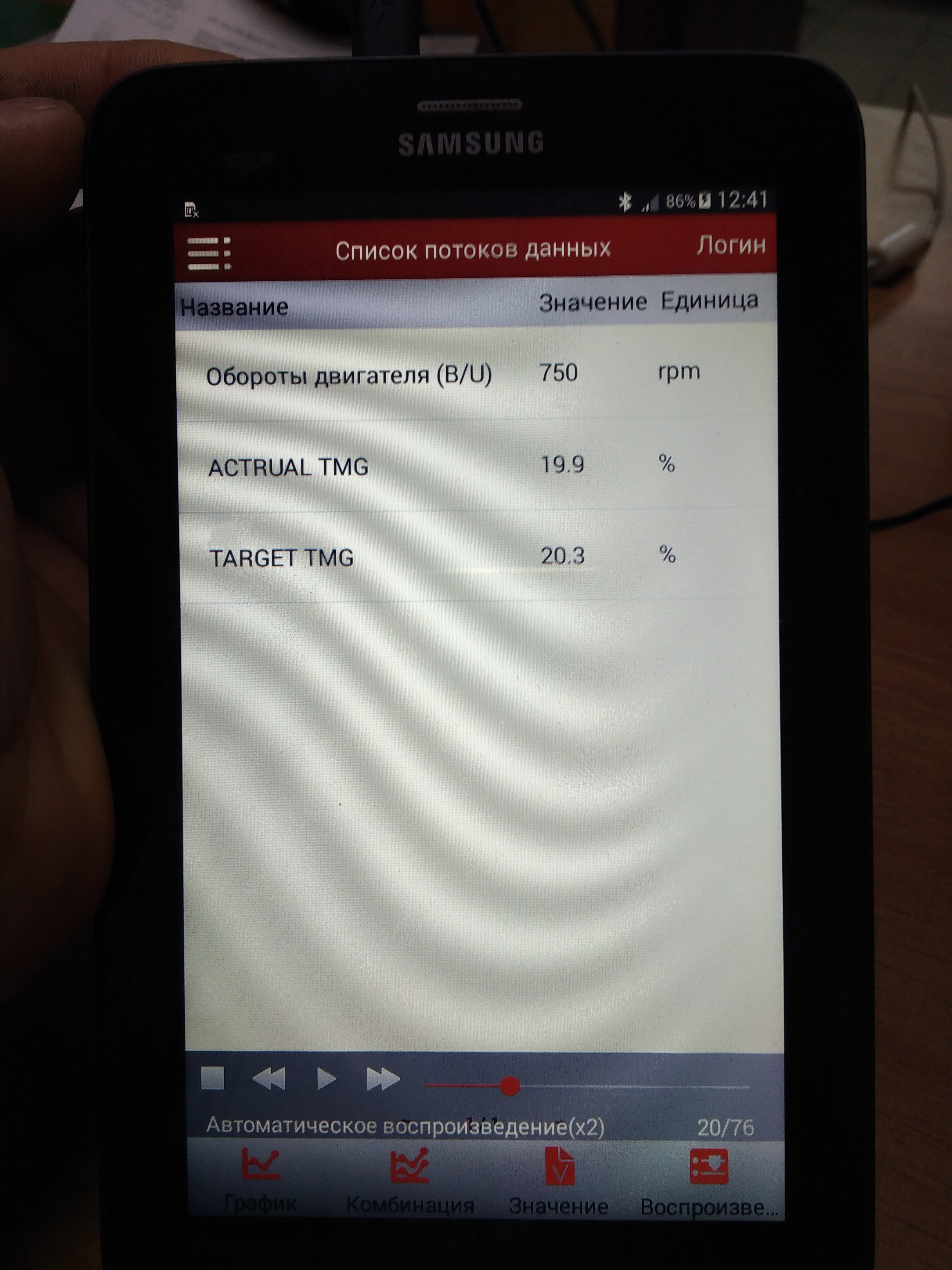

Ну у меня на хх тайминг 20, я так понимаю это норма.
Спрошу немного по другому - звук работы двигателя на видео НЕ является нормой?

[SmoAG]

а какие показания CSP? да мотор на холодную работает звонче с прогревом должен становиться тише, по звуку с телефона ни чего криминального не услышал.

[Dizel Man]

Опережение не отрегулировано или работает неверно. Работа жесткая. У VRZ ТНВД, опережение и его предустановки, самый важный параметр. Все "пляшет" именно от него, включая подачу топлива. Но, важным является не то, сколько форсунками впрыснуто топлива, а в какой момент впрыснуто...

[PANDA4X4]

CSP 24-26.
Можно ли дизельным стробоскоп оценить "правильность" установки базового угла на холостых оборотах?
Как я понимаю адекватной "обратной связи" у двигателя нет. т.е. он не знает, когда он фактически по отношению к реальному положению коленвала впрыскивает топливо.

[Dizel Man]

CSP 24-26.
Можно ли дизельным стробоскоп оценить "правильность" установки базового угла на холостых оборотах?
Как я понимаю адекватной "обратной связи" у двигателя нет. т.е. он не знает, когда он фактически по отношению к реальному положению коленвала впрыскивает топливо.

Впрыск у форсунок двойной, четкой картинки не получить. Точность момента впрыска определяется именно конструктивом VRZ ТНВД. Все предустановки производятся при сборке...

[SmoAG]

Да, но ведь его можно настроить по старинке, как в свое время делали на МТЗ 80
выкрутить клапан первого цилиндра из ТНВД, подключить туда трубочку, и вращая КВ на включенном зажигании, добиться впрыска по 1 цилиндру в отметке 0, это положение не будет идеальным, но насос сможет сам себя откоректировать в этом диапазоне.

[Boyёк]

CSP 24-26.
...

это хорошо. Но его существенное различие таргет с актуал на кртинках - это не хорошо (конечно, если все картинки при тех же об.2500)

[Злыдня]

Опережение не отрегулировано или работает неверно. Работа жесткая. У VRZ ТНВД, опережение и его предустановки, самый важный параметр. Все "пляшет" именно от него, включая подачу топлива. Но, важным является не то, сколько форсунками впрыснуто топлива, а в какой момент впрыснуто...

Присоединяюсь. Сбиты регулировки или мусор/подклинивание в автомате УОВ.

PANDA4x4, не надо выставлять на контроль все параметры. Достаточно target и actual TMG и CSP (ну, ещё можно добавить температуру ОЖ и топлива).

Параметры, достаточные для оценки состояния вал-ротора и автомата УОВ.

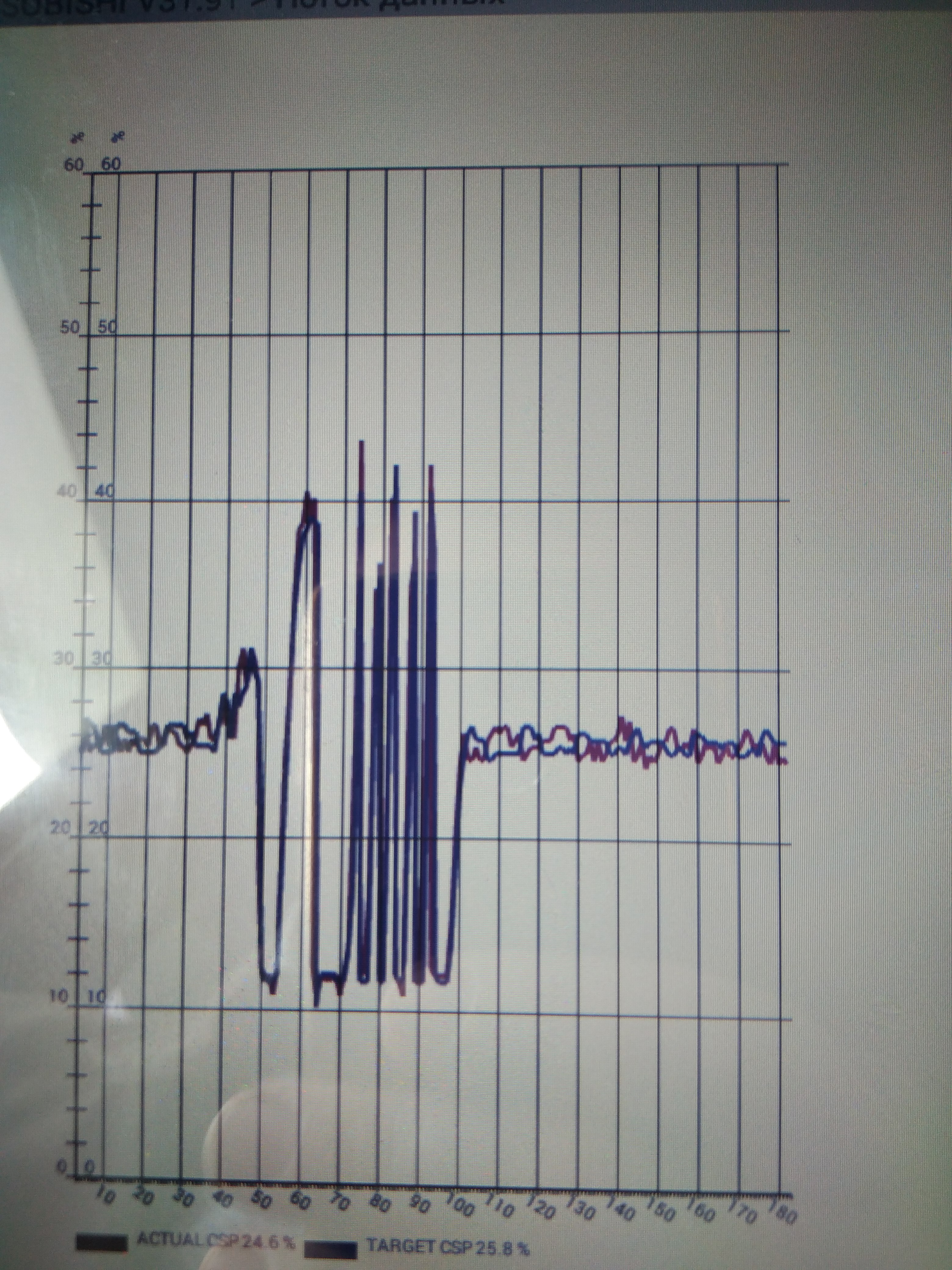

Выделите пару показателей и сведите их в общий график. По совпадению графиков заданного и фактического CSP можно судить о том, насколько хорошо Вам восстановили в Кемерово ротор и как он себя сейчас чувствует. Тот же нехитрый анализ графиков TMG даст представление о корректности работы автомата УОВ.

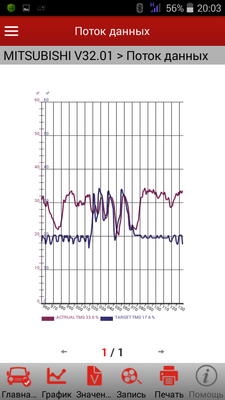

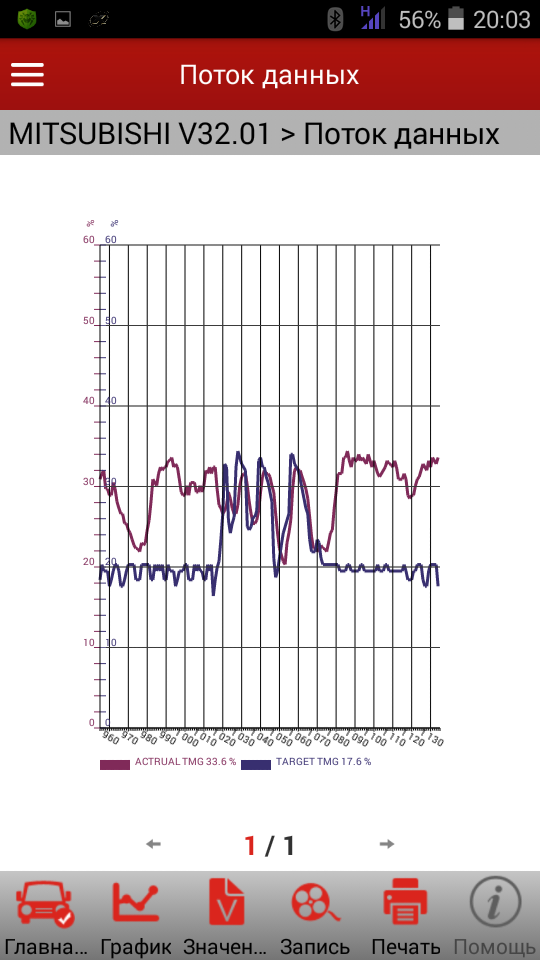

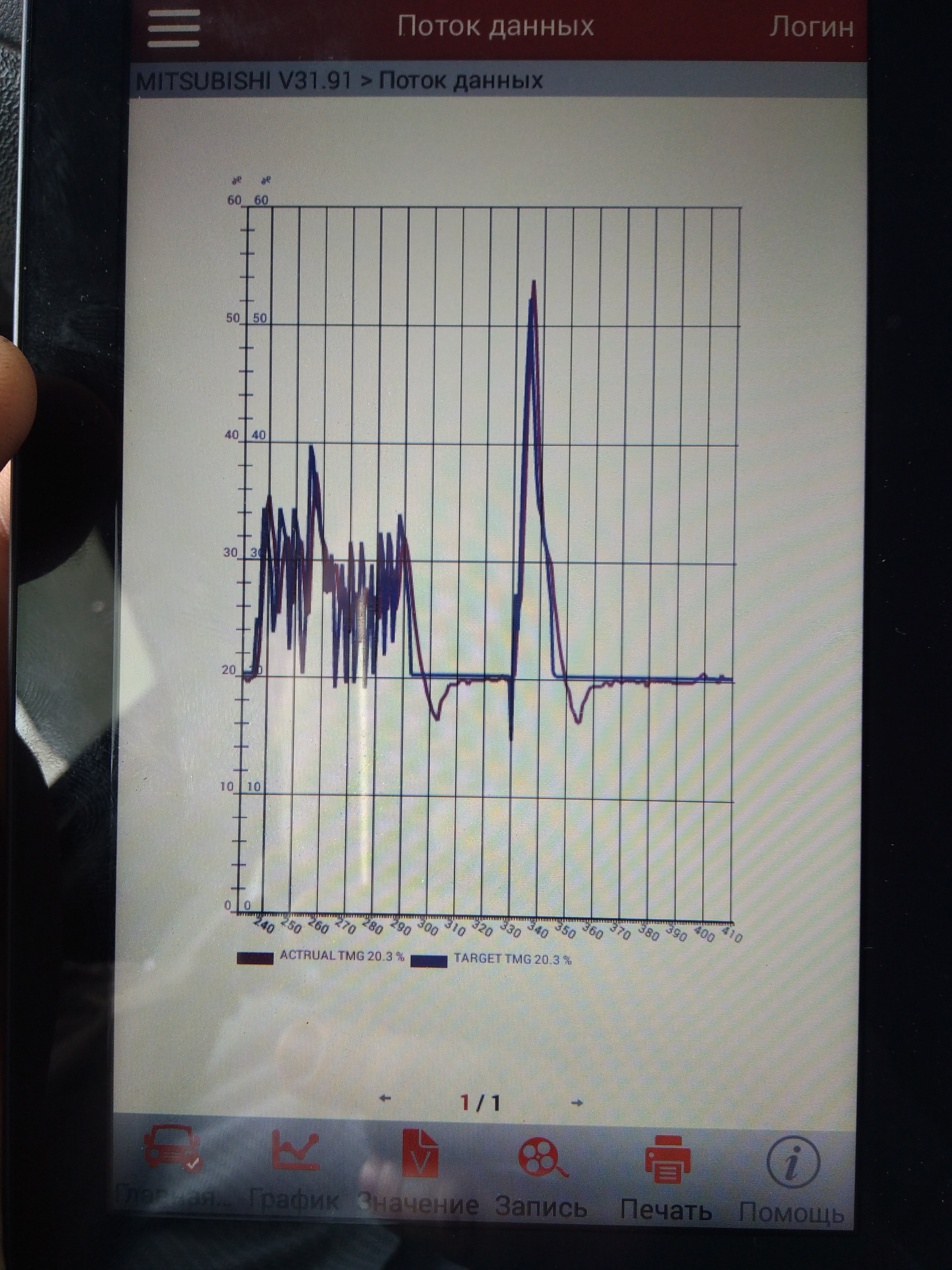

Вот наглядный пример неправильной работы автомата изменения угла опережения впрыска:

Разница в заданных и фактических параметрах в пике достигает 13-15%. Клапан TCV не справляется. Ошибка 43.

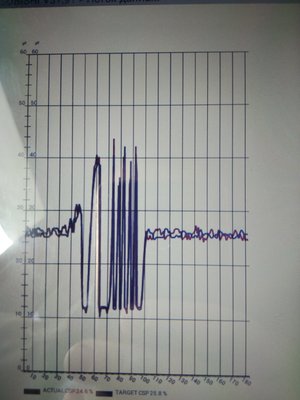

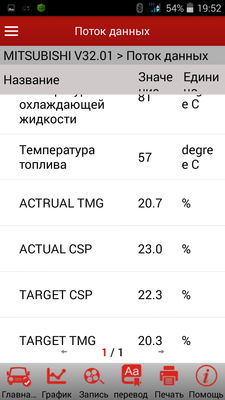

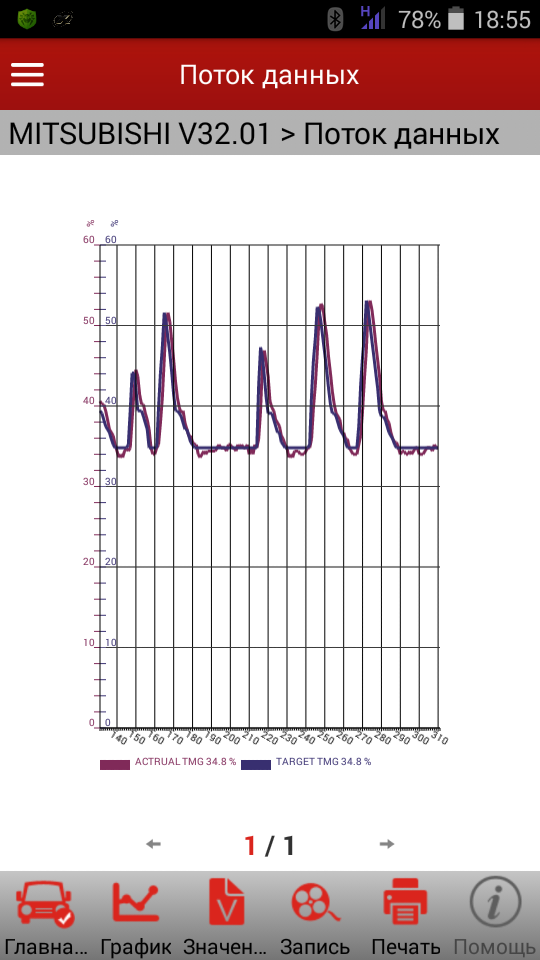

Тот же насос после ремонта:

Заданные и фактические параметры практически совпадают. Исполнительный механизм работает хорошо.

Выложите подобные данные, получите более точные советы. По скриншотам, выложенным Вами, трудно делать выводы.

[Dizel Man]

Да, но ведь его можно настроить по старинке, как в свое время делали на МТЗ 80
выкрутить клапан первого цилиндра из ТНВД, подключить туда трубочку, и вращая КВ на включенном зажигании, добиться впрыска по 1 цилиндру в отметке 0, это положение не будет идеальным, но насос сможет сам себя откоректировать в этом диапазоне.

Насос сам ничего сделать не сможет, это не искусственный интелект. Да и принцип настройки опережения у VRZ-та несколько иной. И УОВ должен быть не ноль, а 4 градуса До...

[SmoAG]

Ок, 4 градуса до вмт, согласен, забывать стал;(
Насос не искуственный интелект, но в нем заложена корекция в обе стороны, и если попасть в эти 4 градуса, то это будет лучше чем если он будет подавать порцию раньше или позже.

[Dizel Man]

Если подача будет раньше/позже, даст знать Таргет Актуал. И, коррекция возможна, если параметры строго посередине заданного интервала...

[PANDA4X4]

Графики выложу.
Сдвинул немного тнвд (долгих лет жизни человеку, кто тут советовал откручивать третью гайку корпуса самым тонким удлинителем+ средней головкой через переходник - справился за пол часа, иначе бы убил пол дня).
Жесткость ушла, с открытым окном на ходу я даже перестал слышать звук мотора. Но на низких оборотах в нагрузку слегка остался звон, хоть и тише, теперь слышу турбину, раньше ее звук пропадал за тарахтением дизеля. Если сравнивать моё предыдущее видео и новое https://youtu.be/gjzmSEyHKfY то на лицо снижение жесткости и звонкости звука. Снималось на один и тот же телефон.
Тайминг кстати как был 20 так и остался на хх (могу конечно ошибаться).
Все-таки хочу попробовать сдвинуть позиционер на чуть меньшую подачу - вперед по ходу движения. Тоже ювелирная работа по откручиванию болтов, если не снимать впуск.

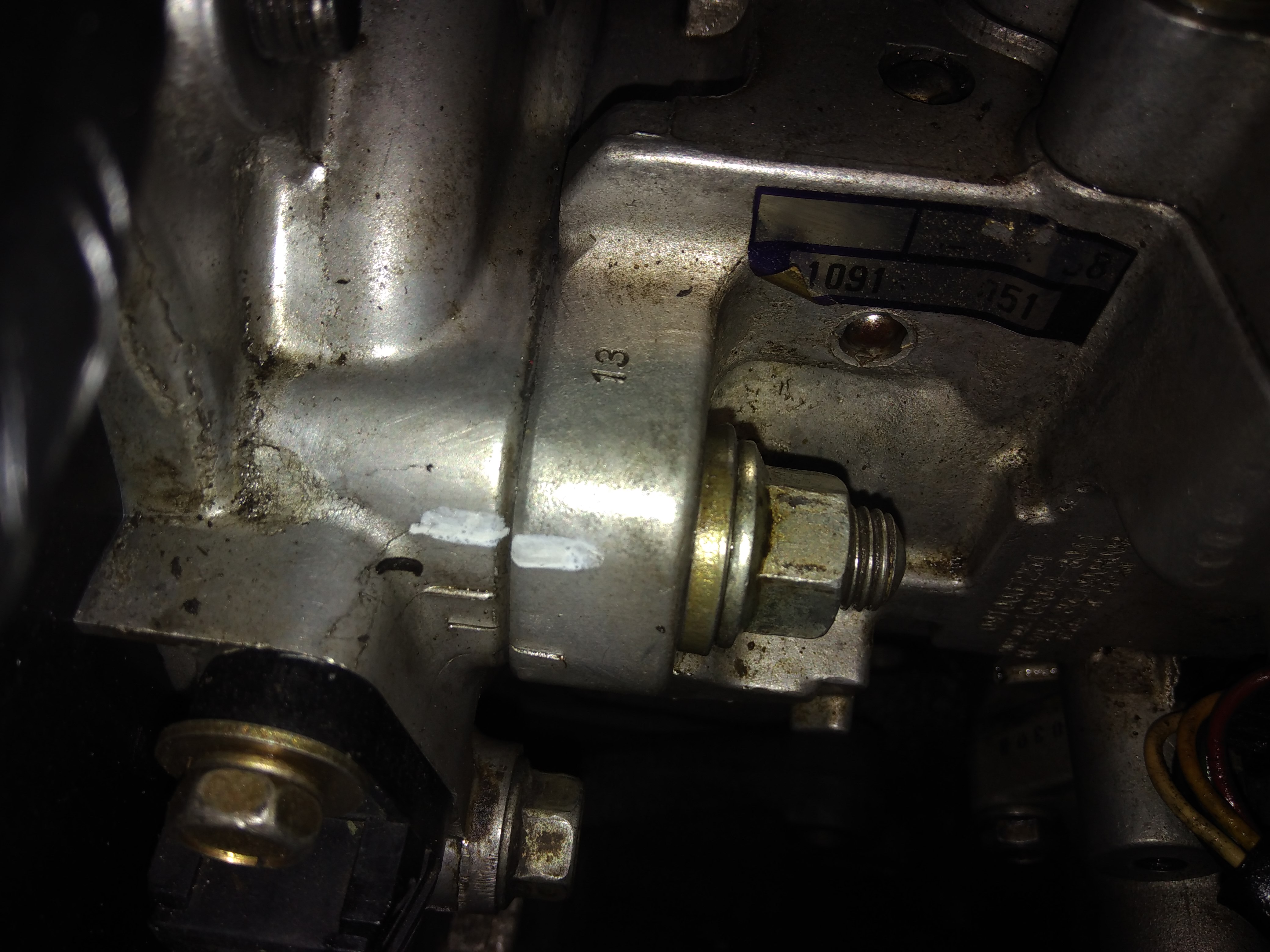

На фото - белая метка маркером, это я поставил перед сдвигом, по ней видно на сколько повернул корпус тнвд. Я так понимаю это градуса 3-4 по коленвалу.
Кстати когда крутил тнвд оторвал провод от нижнего датчика коленвала (не заметил сразу). Машина заводилась, двигатель шел вразнос и глох через пару секунд сам, тахометр при этом не работал (благодаря ему почти сразу вычислил неисправность). Провод починил все ок. Всегда думал, что один из датчиков запасной и в случае выхода из строя двс работает по второму, оказалось что это не так....

[Dizel Man]

Два датчика для максимально точного позиционирования УОВ...

[Boyёк]

...
На фото - белая метка маркером, это я поставил перед сдвигом, по ней видно на сколько повернул корпус тнвд.....

тоже самое, что и по насечкам ниже в сторону "позже"?
