Защита днища

[vector-n]

Доброго всем времени!

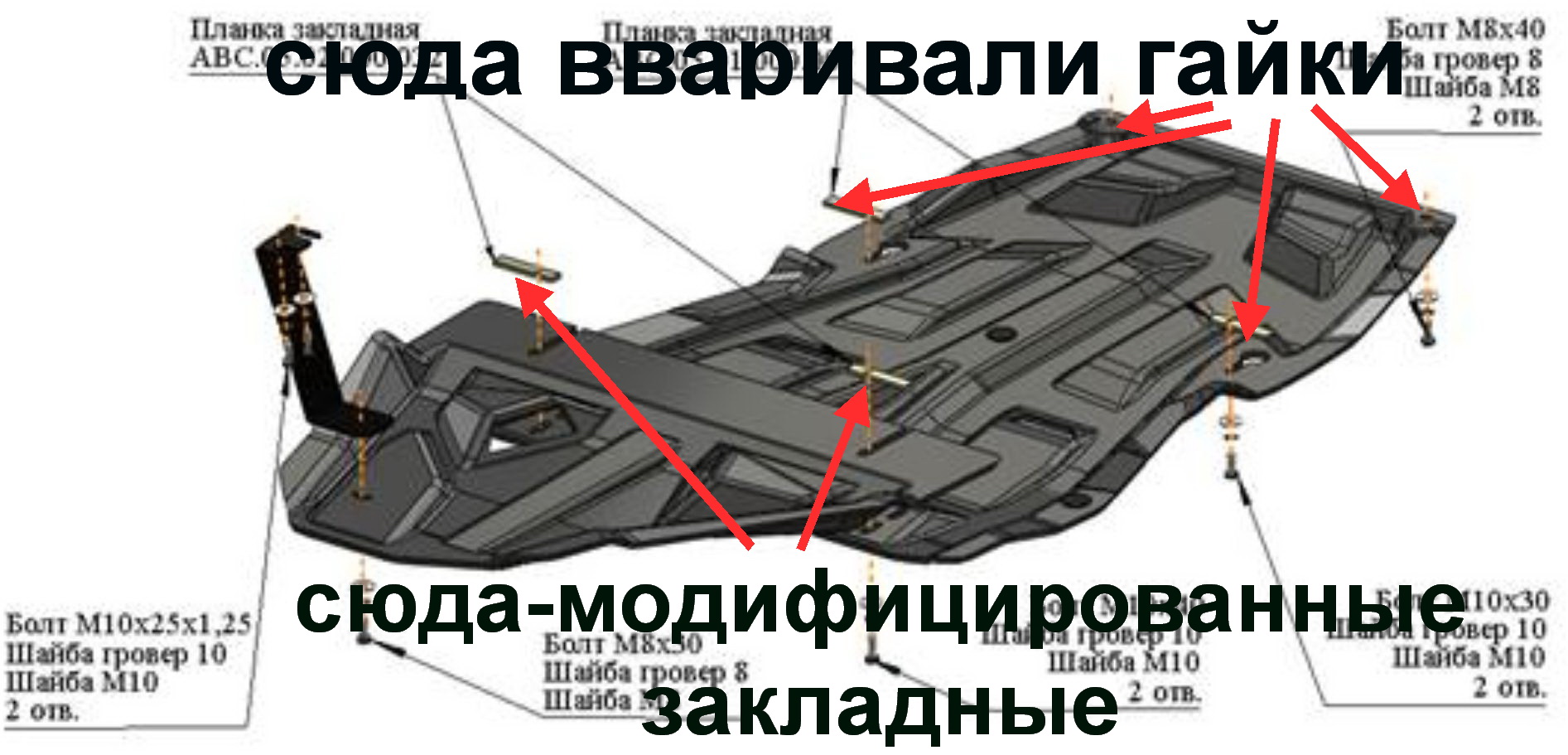

...есть пару мысликов по закладным...

Точно, закладные задерут, если ои не "оттюнить" по полной. Делают их из какой-то сыромятины, даже при умеренной затяжке их гнет, а потом при выкручивании болта деформированная резьба закладной "слижет" резьбу болта:

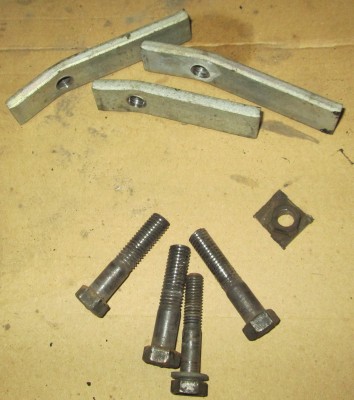

Думали сделать закладные из чего-нибудь путного (куска рессоры, например) но поступили вот так:

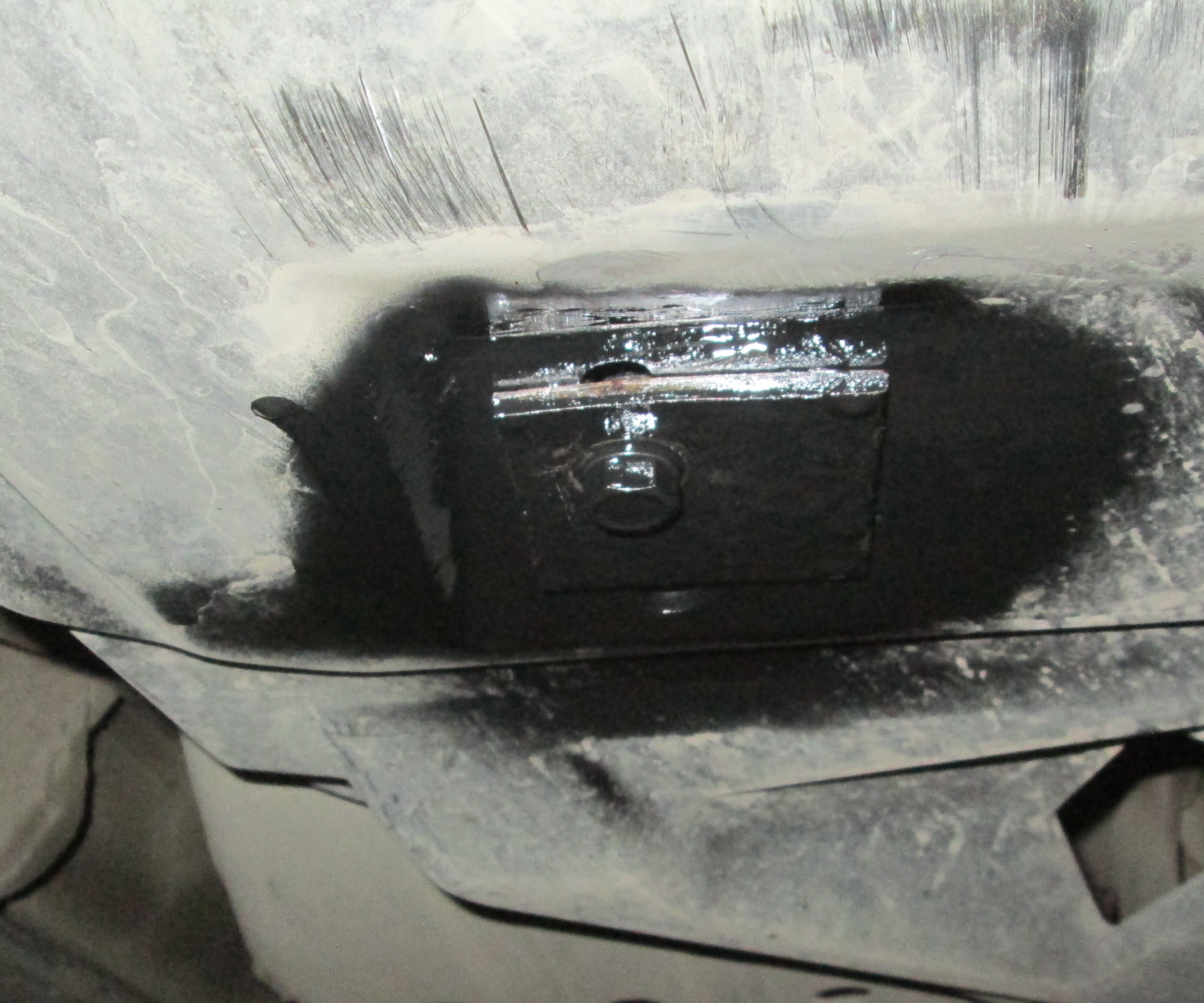

и вот так:

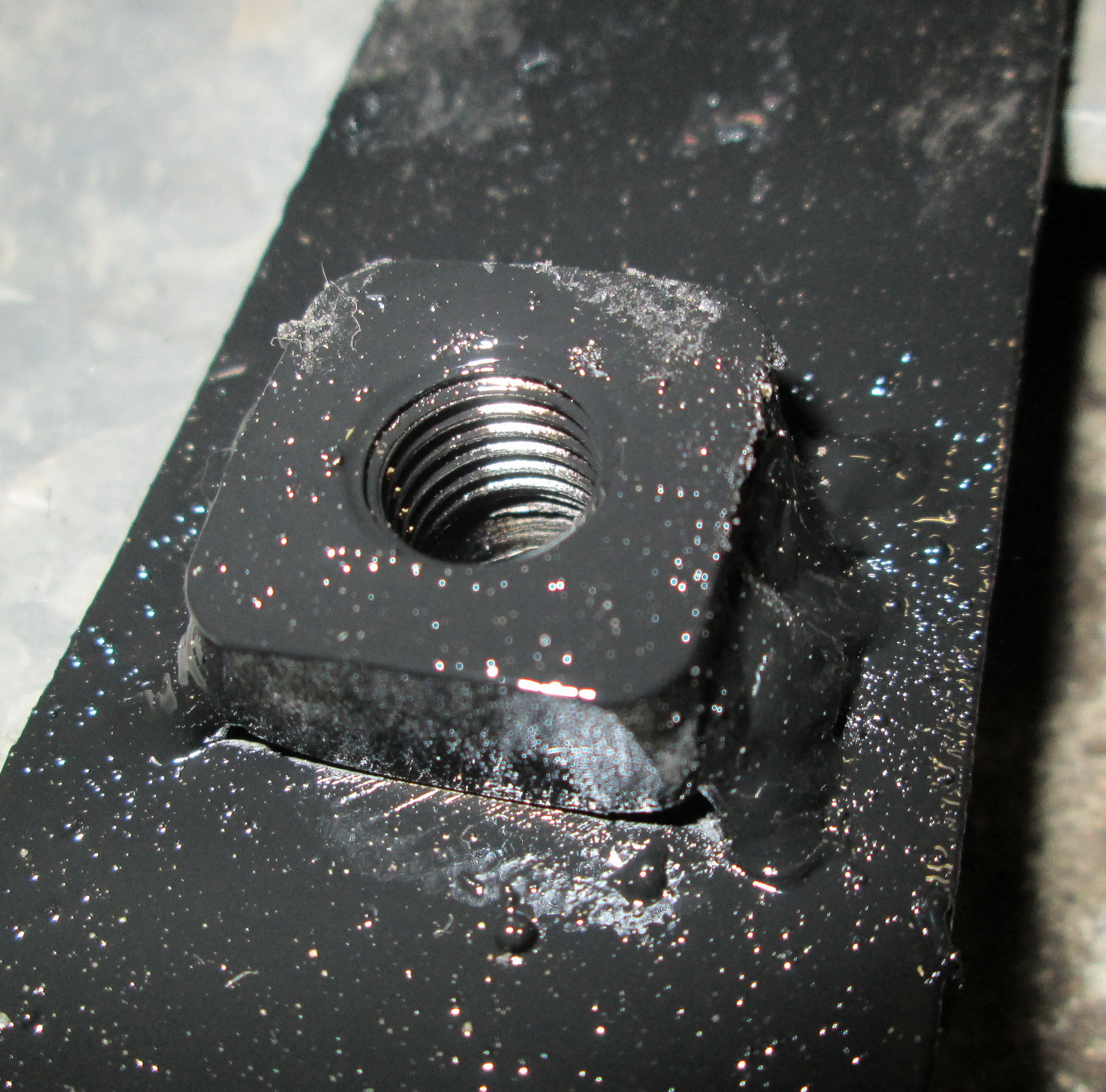

Теперь все супергут никаких стуков-бряков, "ловли" закладных.

...Широкие то ладно, но почему толстые, в чем смысл?...

СмысЕл прост-при затяжке композит тупо мнется под маленькой шайбой и начинает дребезжать. А тонкую шайбу согнет конусом-проверенно.
Поэтому, пока токарь точил "большие/толстые/круглые/красивые" парни мне выпилили в гараже вот такие штуки:

и было счастье. Но, без эстетики. А теперь-все эстетично, но шайбы, повторюсь, здоровенные.

[Губернатор]

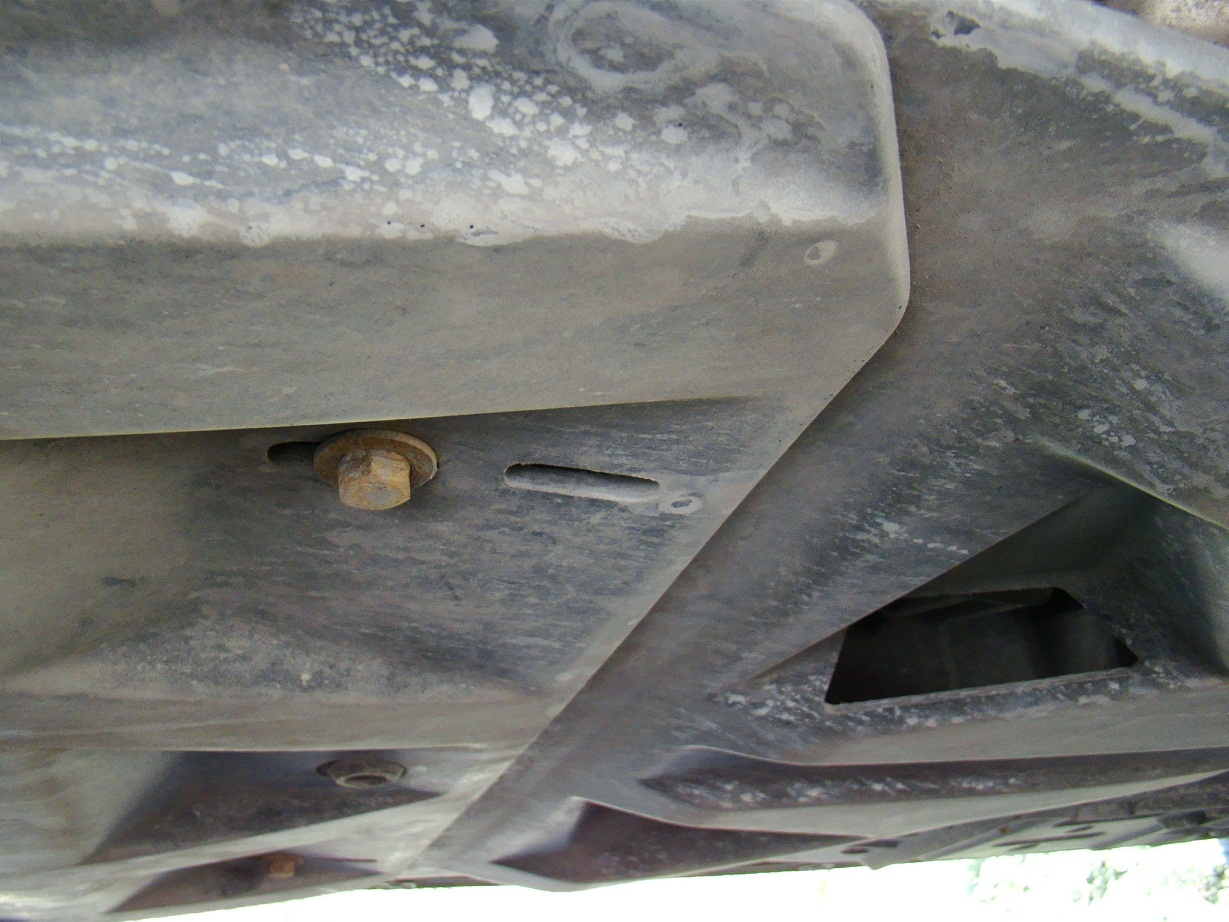

Ооооо, то что надо,ответ на мой вопрос раскрыт. Но опять вопрос по фото №3,как туда засунул закладную. Почему возник этот вопрос. Просто я как всегда не рассчитал и в этой "коробченке" свернул все что относится к резьбе,к чертовой матери. Пришлось нарезать один виток на том что осталось,большего диаметра,а потроха так внутри и остались. Чтоб вставить ,пилил/резал там где с торца отверстие с резьбой и как?

[Svetliy]

Поэтому, пока токарь точил "большие/толстые/круглые/красивые" парни мне выпилили в гараже вот такие штуки:


и было счастье. Но, без эстетики. А теперь-все эстетично, но шайбы, повторюсь, здоровенные.

Форму лучше круглую, у этих есть за что цеплятся, могут раскрутиться.

[Svetliy]

В моем случае, защиту снимают только в сервисе мастера, а эти и так деньги дерут за этот процесс... Пущай возятся, и так им подарок - облегченная и ровная всегда.

[cibiryak]

У меня как то спереди тоже был головняк, взяв трещотку за основания и приложив силы трёхлетнего ребёнка, я отломал болт, потом другой залил ВД, следом нагрел-не помогло, отломал и второй, приехал в сервис к друзьям, те наварили гайку на остаток торчащих болтов и ... сломали их без особых усилий, начали высверливать и... конечно отломались закладные.
Было принято решение сделать продольный пропил и вставить туда болты с большой квадратной шляпкой, когда накинули защиту, то конечно же болты сильно торчали, отрезали, прогнали резьбу. При креплении защиты я решил перестраховаться помимо самоконтрящейся гайки установил гровер, не помогло, скорее всего раскрутилось об различные препятствия, болт погнуло, а защиту вырвало при движении на зад.
Сейчас купили лист алюминия 8мм., АМГ61 будем ваять броню на всё пузо с учётом всех нюансов автомобиля.

[AdB0kaT]

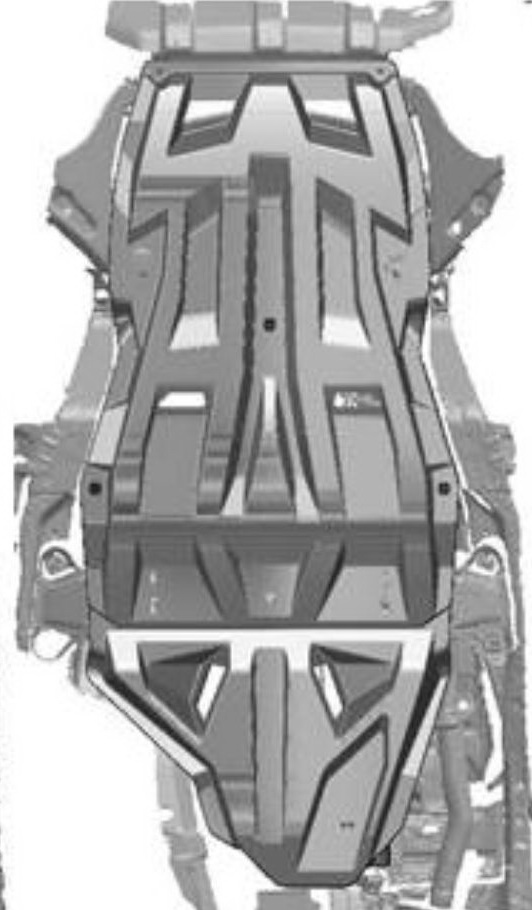

Svetliy сегодня на яме поставил сам такой же комплект защиты как у тебя: на радиатор алюминий Мотодор, ДВС и раздатка композит от ТриАБЦ. Установка последнего листа под раздаткой прошла неоднозначно: по инструкции защиту раздатки надо ставить внахлест защите ДВС. Однако примерив листы понял, что ребра жесткости на защите ДВС не позволяют подсунуть ниже защиту раздатки. Поэтому лист защиты раздатки вставил между защитой ДВС и балкой в которой помещены закладные. Ты так же делал?
и второй вопрос: кронштейн задней точки крепления защиты раздатки я закрепил под кронштейн страховочного троса раздатки. При этом как мне показалось защиту раздатки можно бы еще прилично подать вперед, чтобы она лучше зашла под задние болты крепления защиты ДВС. Но тогда кронштейн листа раздатки надо перемещать вперед и крепить под кронштейн, за который подвешен глушитель. Где этот кронштейн крепил ты?

[Lebed]

...Установка последнего листа под раздаткой прошла неоднозначно: по инструкции защиту раздатки надо ставить внахлест защите ДВС. Однако примерив листы понял, что ребра жесткости на защите ДВС не позволяют подсунуть ниже защиту раздатки. Поэтому лист защиты раздатки вставил между защитой ДВС и балкой в которой помещены закладные...

[AdB0kaT]

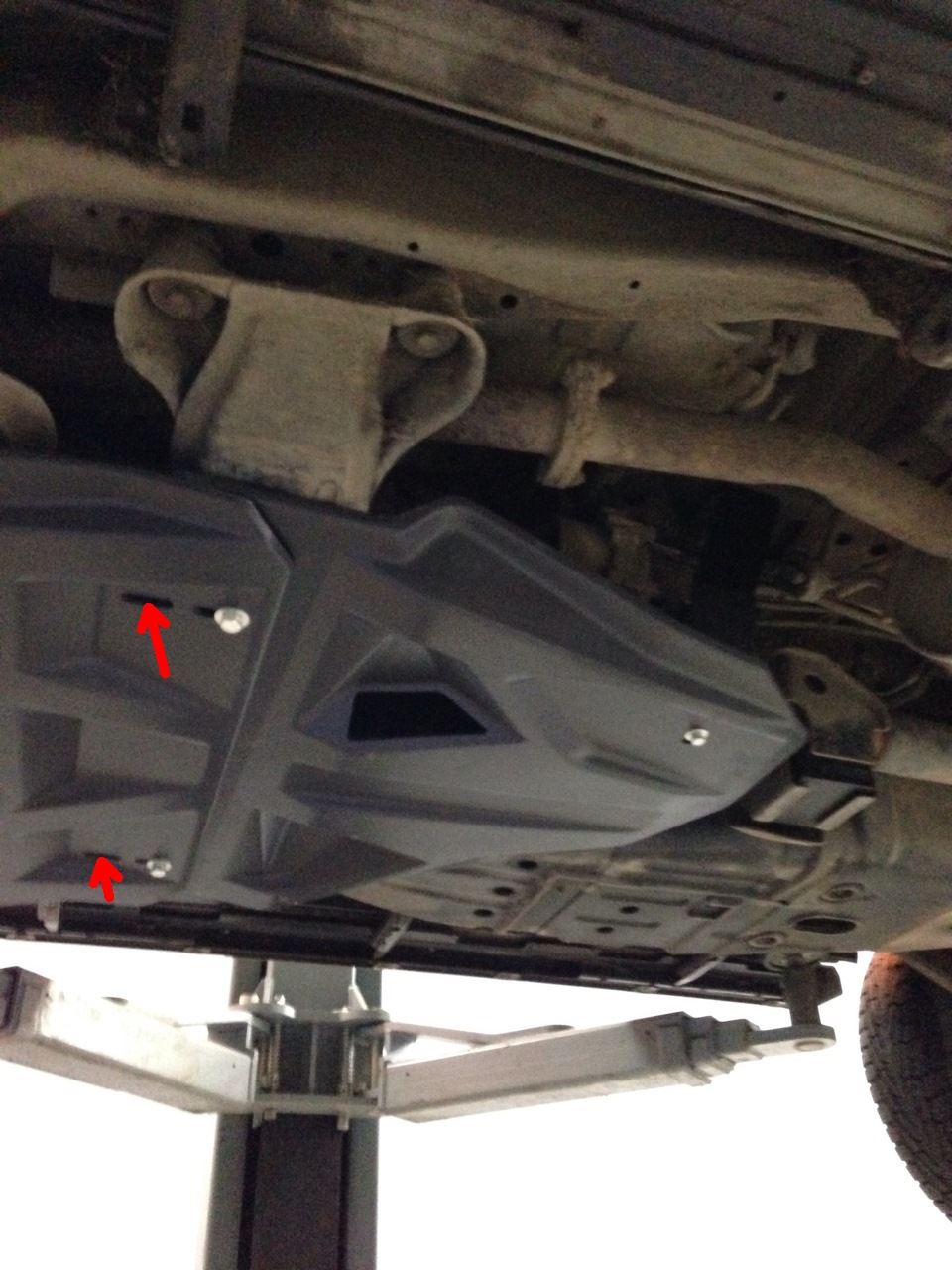

Спасибо за фото. По первому вопросу все прояснилось, листы я расположил относительно друг друга так же. Но есть отличия. Болты относительно закладных у меня попали в другие пазы (показано на фото ниже). Это странно, так как передняя часть защиты двс понятное дело крепится жестко, без продольных регулировок. Кроме того, по фото не совсем понятно где закреплен задний кронштейн: там где страховочный трос раздатки или крепление глушителя?

[Lebed]

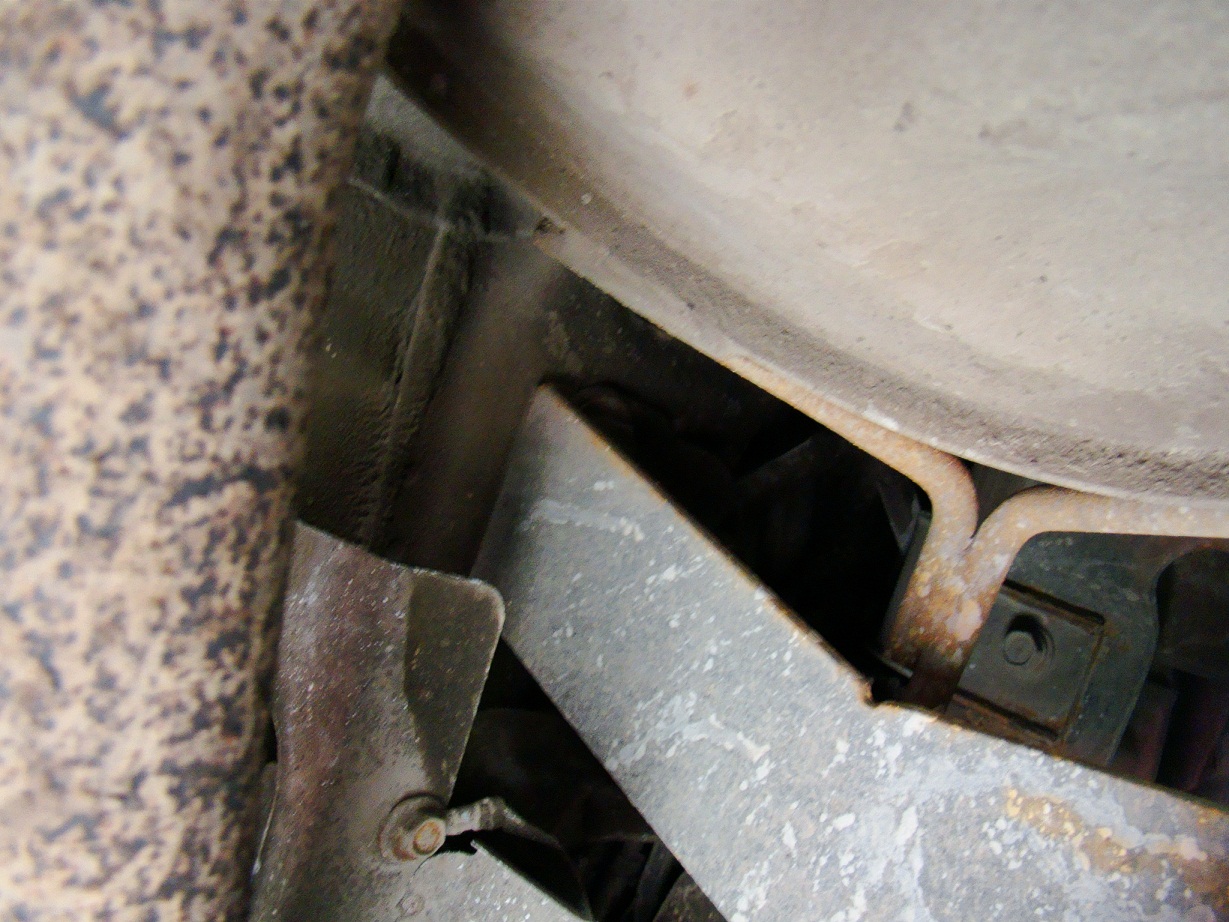

Не помню, давно уже это было. Фото не моё, взято из инета. Завтра попробую заскочить в гараж и глянуть.

[vector-n]

Приветствую!

...по инструкции защиту раздатки надо ставить внахлест защите ДВС...

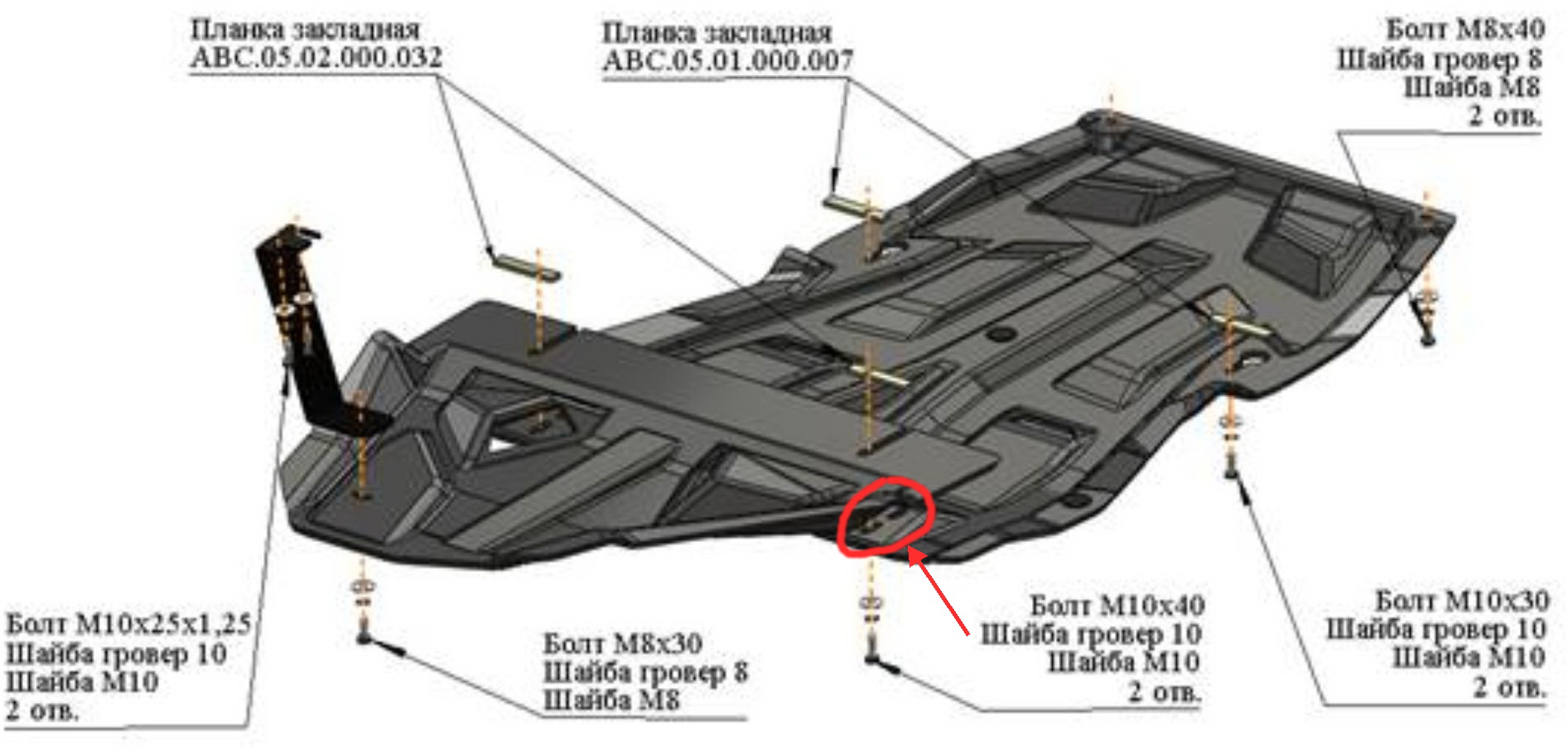

Не "над", а "под" по инструкции.

[vector-n]

Хай, тезка!

Ооооо, то что надо,ответ на мой вопрос раскрыт...

"...и это радует!"(с)

...Но опять вопрос по фото №3,как туда засунул закладную...

Туда, где на балке стыкуются листы защиты ДВС и раздатки:

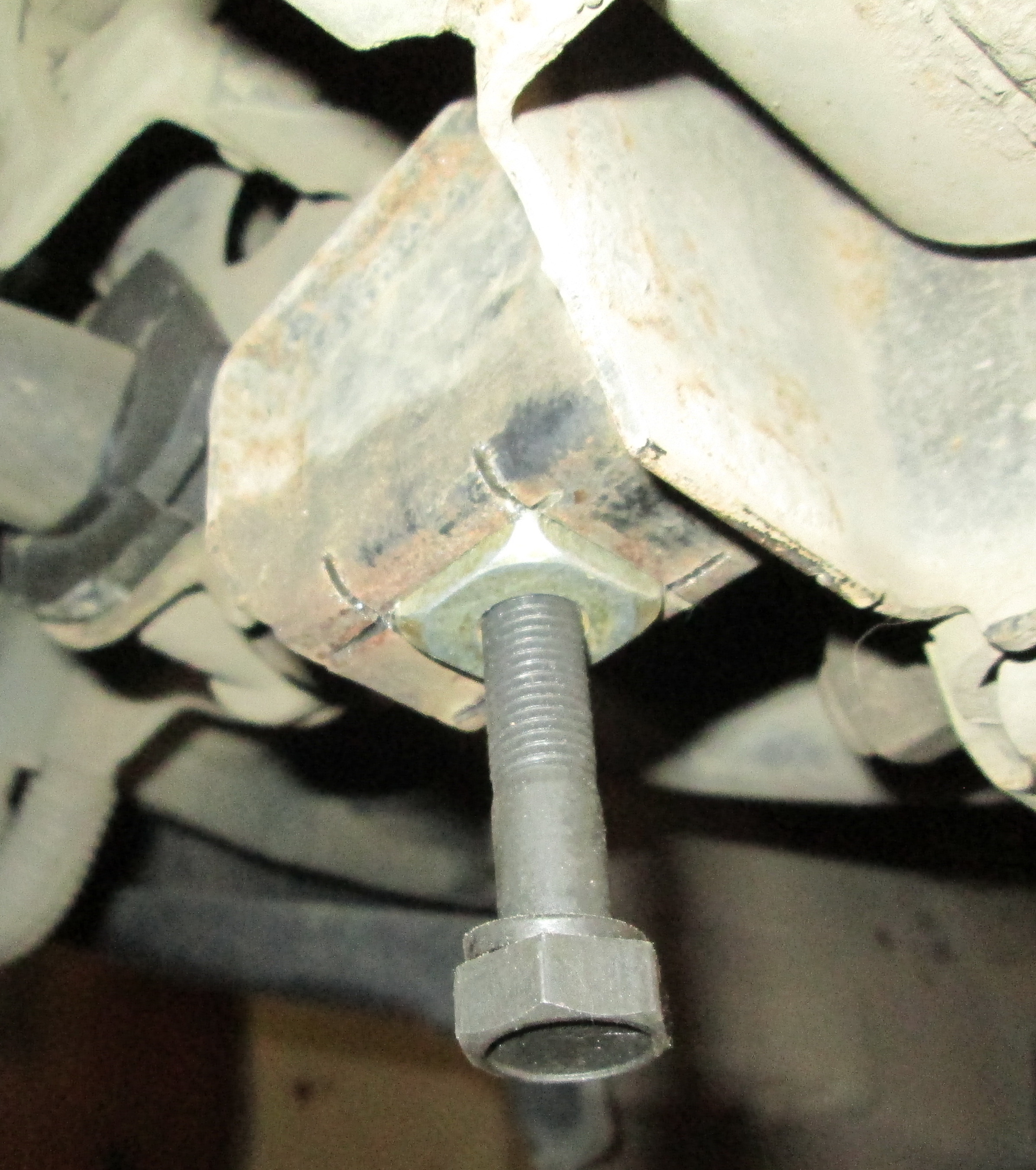

Удачи!

[АлександрК]

...Установка последнего листа под раздаткой прошла неоднозначно: по инструкции защиту раздатки надо ставить внахлест защите ДВС. Однако примерив листы понял, что ребра жесткости на защите ДВС не позволяют подсунуть ниже защиту раздатки. Поэтому лист защиты раздатки вставил между защитой ДВС и балкой в которой помещены закладные...

Т.е. защита заканчивается прямо под РКП и выход кардана не закрывает? У меня аллюминий заканчивается сантиметров на 20-30 дальше!

[Lebed]

...Т.е. защита заканчивается прямо под РКП и выход кардана не закрывает? У меня аллюминий заканчивается сантиметров на 20-30 дальше!

И что из этого? Думаете поможет лучше?)))

[AdB0kaT]

Сегодня еще раз заехал в гараж и посмотрел крепление защиты раздатки. Если перенести задний кронштейн из под страховочного тросика раздатки под кронштейн крепления глушителя, защита сдвинется вперед около 15 см. Это очень много, так как сейчас, чтобы она встала плоской частью полностью под защиту ДВС требуется подать ее вперед всего сантиметров на 5-7. Если подать больше, то внахлест уже пойдут ребра жесткости. Решил забить и оставить как есть, хоть и смотрится немного неэстетично. Судя по тому что производитель композита в задней части листа защиты ДВС сделал сразу по две прорези для болтов с каждой стороны, можно предположить, что на паджиках по-разному устанавливается балка, к которой крепится задняя часть листа защиты ДВС.

Под болты М10 (по центру и в задней части листа защиты ДВС) поставил вот такие шайбы от УАЗика:
http://www.konsulavto.ru/cat/avtozapcha ... elitelnogo
Подошли идеально, в том смысле что они по ширине как раз чуть уже чем отверстия для демонтажа листа без полного выкручивания центральных болтов из закладных. И толщина у них приличная, такие точно не замнутся. Центральное отверстие у них чуть больше чем надо ( кажется 12 мм). Хотя это и не критично, я сначала надел на болт штатную шайбу, а затем шайбу от уазика.

[Lebed]

...Завтра попробую заскочить в гараж и глянуть.

Не заскочил, проехал мимо с песнями))) Фото делал с земли.

[AdB0kaT]

Lebed спасибо, на фото место крепления кронштейна видно плохо, но судя по общим признакам, он тоже закреплен под кронштейном страховочного троса раздатки. Я смотрю шайбы у тебя штатные? не прослабляются?

[Lebed]

Точку крепления кронштейна на кузов не полез смотреть, сорри. Голова квадратная- шестой день "в строю". Ещё фото прикладываю. Шайбы не из комплекта.

[АлександрК]

...Т.е. защита заканчивается прямо под РКП и выход кардана не закрывает? У меня аллюминий заканчивается сантиметров на 20-30 дальше!

И что из этого? Думаете поможет лучше?)))

Ну да - чтобы ветки и трава туда не лезли.

[AdB0kaT]

...Т.е. защита заканчивается прямо под РКП и выход кардана не закрывает? У меня аллюминий заканчивается сантиметров на 20-30 дальше!

И что из этого? Думаете поможет лучше?)))

Ну да - чтобы ветки и трава туда не лезли.

Трава и ветки опасны для кардана?)

[АлександрК]

Ну да - чтобы ветки и трава туда не лезли.

Трава и ветки опасны для кардана?)

Для кардана малоопасны, а вот для сальников и особоенно для проводов, которых там масса - опасны.
