Форсунка омывателя для камеры заднего вида

[gran_gran]

У меня вот эта камера http://ru.aliexpress.com/item/Promotion ... 39124.html
Что паять/резать?

…по твоей ссылке я не увидел что паять или резать… Велика вероятность, что эта камера только заднего вида с линиями и не имеет возможности фронтальной передачи изображения…
Посмотри вот здесь наглядно нарисовано: http://ru.aliexpress.com/item/CCD-Newes ... 96535.html

[BabyHummer A-328]

…по твоей ссылке я не увидел что паять или резать… Велика вероятность, что эта камера только заднего вида с линиями и не имеет возможности фронтальной передачи изображения…
Посмотри вот здесь наглядно нарисовано: http://ru.aliexpress.com/item/CCD-Newes ... 96535.html

Вот и я не увидел , а исходя из описания, эта камера подходит и вперед и назад. В общем, в выходные постараюсь ее временно подключить, и тогда все будет ясно.
ЗЫ. Кстати, по твоей ссылке, на фото ниже уже не видно никаких перерезаемых петель.

[gran_gran]

…по ттгоей ссылке я не увидел что паять или резать… Велика вероятность, что эта камера только заднего вида с линиями и не имеет возможности фронтальной передачи изображения…
Посмотри вот здесь наглядно нарисовано: http://ru.aliexpress.com/item/CCD-Newes ... 96535.html

Вот и я не увидел , а исходя из описания, эта камера подходит и вперед и назад. В общем, в выходные постараюсь ее временно подключить, и тогда все будет ясно.
ЗЫ. Кстати, по твоей ссылке, на фото ниже уже не видно никаких перерезаемых петель.

…китайские описания товаров всегда отличались точностью и полным соответствием картинкам! , хитрости их нет предела! При заказах с таких ресурсов я предпочитаю пообщаться с продавцом… Диалоги порой очень сложны… и интересны, некоторые могут иметь успех в юмористических передачах…

[BabyHummer A-328]

…китайские описания товаров всегда отличались точностью и полным соответствием картинкам! , хитрости их нет предела! При заказах с таких ресурсов я предпочитаю пообщаться с продавцом… Диалоги порой очень сложны… и интересны, некоторые могут иметь успех в юмористических передачах…

Ты прав! Но я, честно говоря, даже не подозревал о таких вещах, когда заказывал эту камеру. В голову не пришло поинтересоваться этим вопросом. Теперь буду знать, конечно же.

[vector-n]

Доброго, господа форумчане и дорогие гости!
Вот, осуществил задуманное – завершил систему бортового видеонаблюдения (начало создания тут: http://www.pajero4x4.ru/bbs/phpBB2/view ... 6&start=15 ).
Что сделано:
1. Установил принудительное включение камеры переднего вида (КПВ) с кнопки, расположенной слева от рулевой колонки (вместо заглушки);
2. Установил клапан подачи жидкости для омывания КПВ «по требованию», т.е. «развязал» омывание лобового стекла и этой камеры. Включение клапана – с той-же кнопки (она двухклавишная);
3. Установил клапан подачи жидкости для омывания камеры заднего вида (КЗВ), только при включении АКПП в положение «R», т.е. «развязал» омывание заднего стекла и этой камеры.

Все хорошо видно на фото, поэтому опишу вкратце.

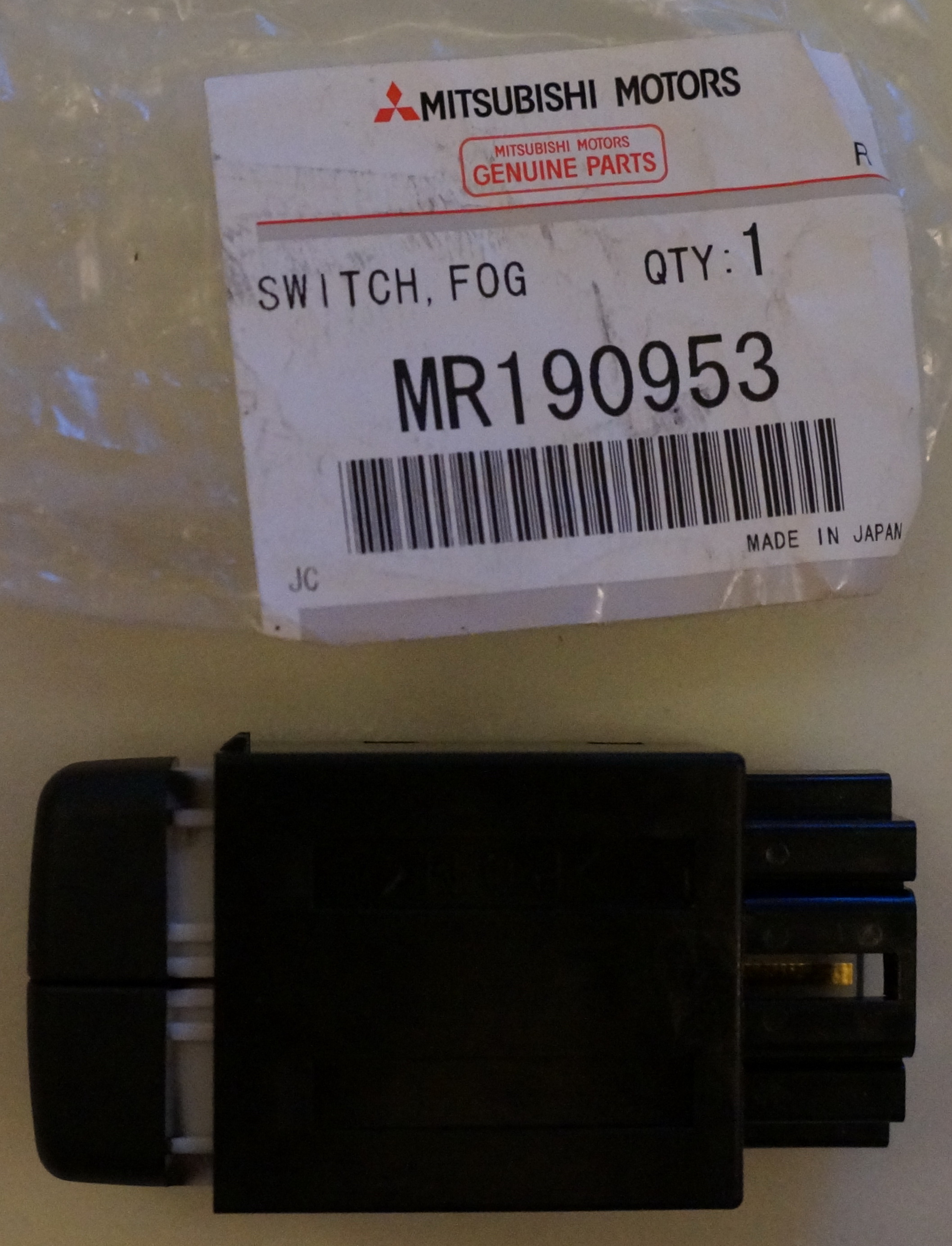

Т.к. кнопки МR 190953 не фиксирующиеся

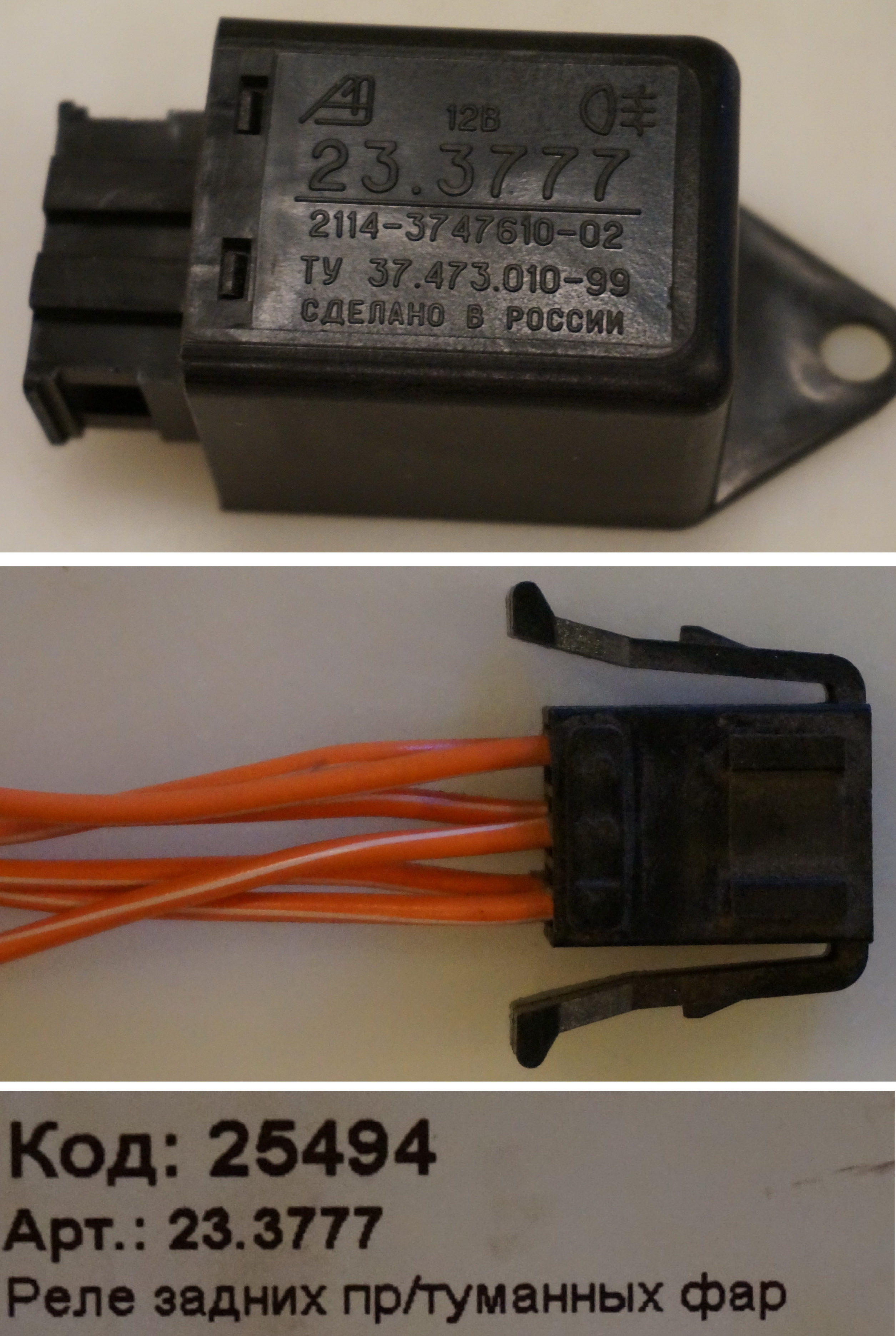

(а фиксирующихся у Мицу нет вообще), потребовалось реле 23.3777 с колодкой – 2шт (на кнопку принудительного включения КПВ и включение клапана омывателя КПВ)

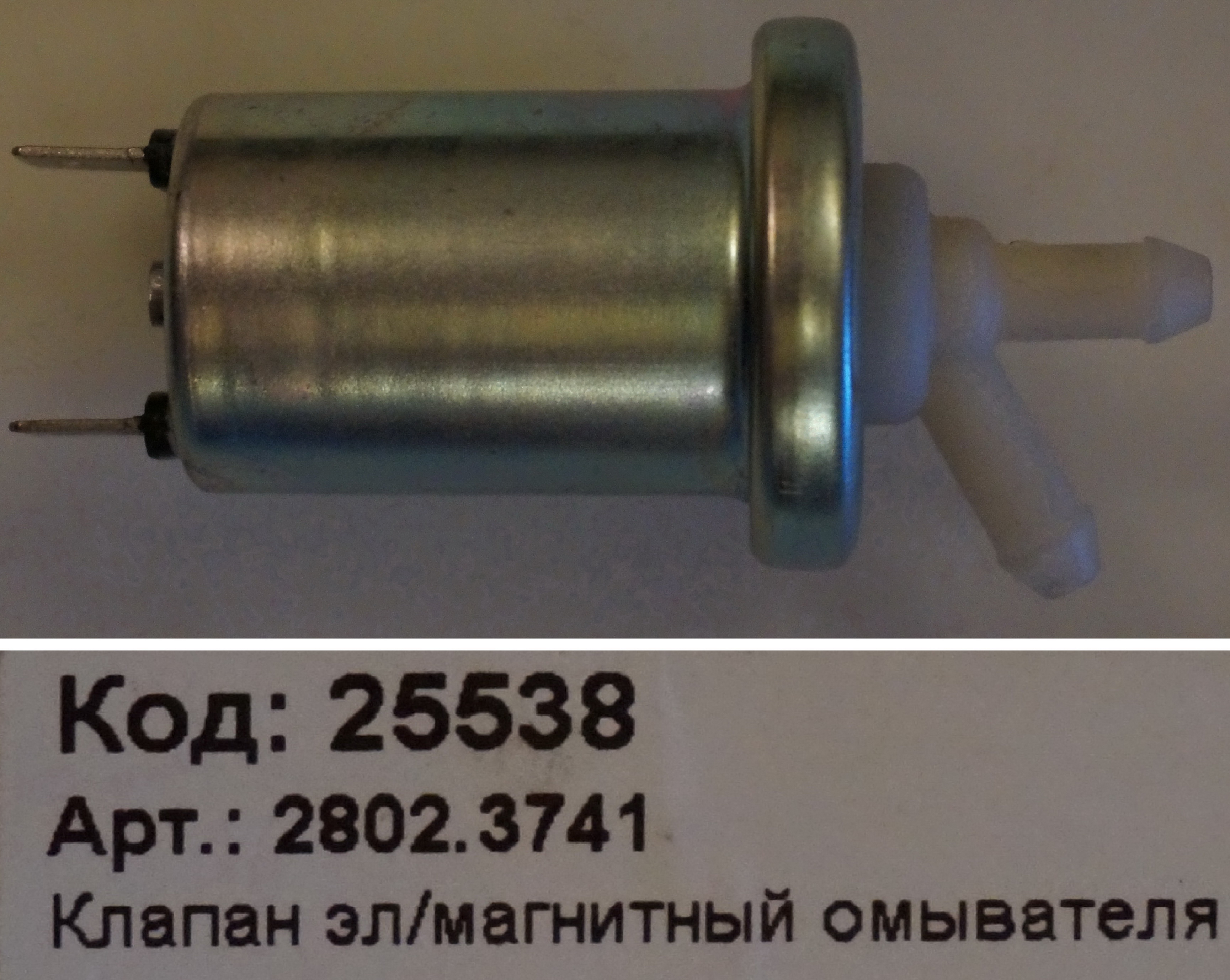

Клапан электромагнитный предназначенный для перепуска жидкости в системе омывателя ветрового стекла, фар, заднего стекла и т.п. 2802.3741 – 2шт.

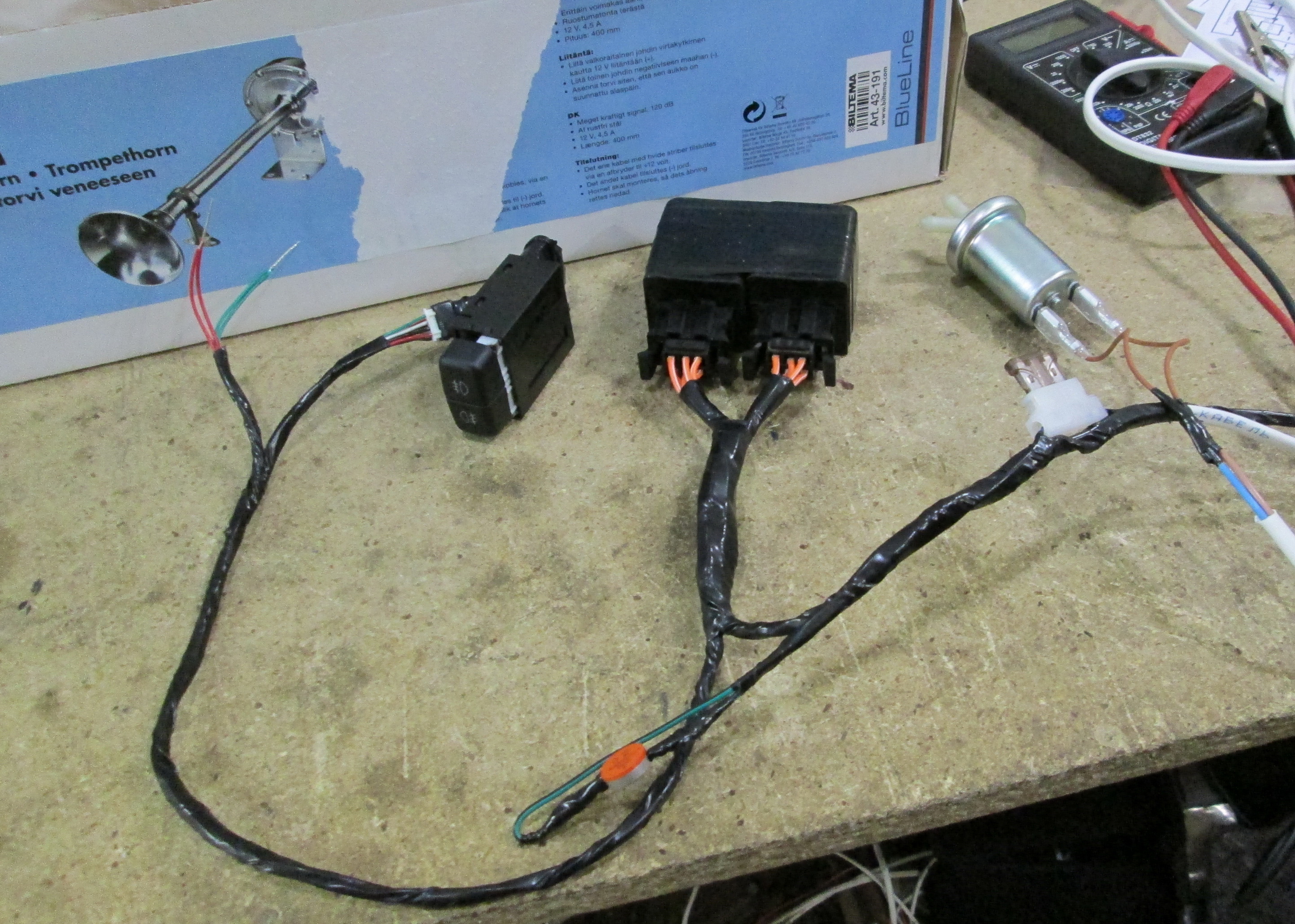

Вот схема собрана «на живую нитку», для опробования:

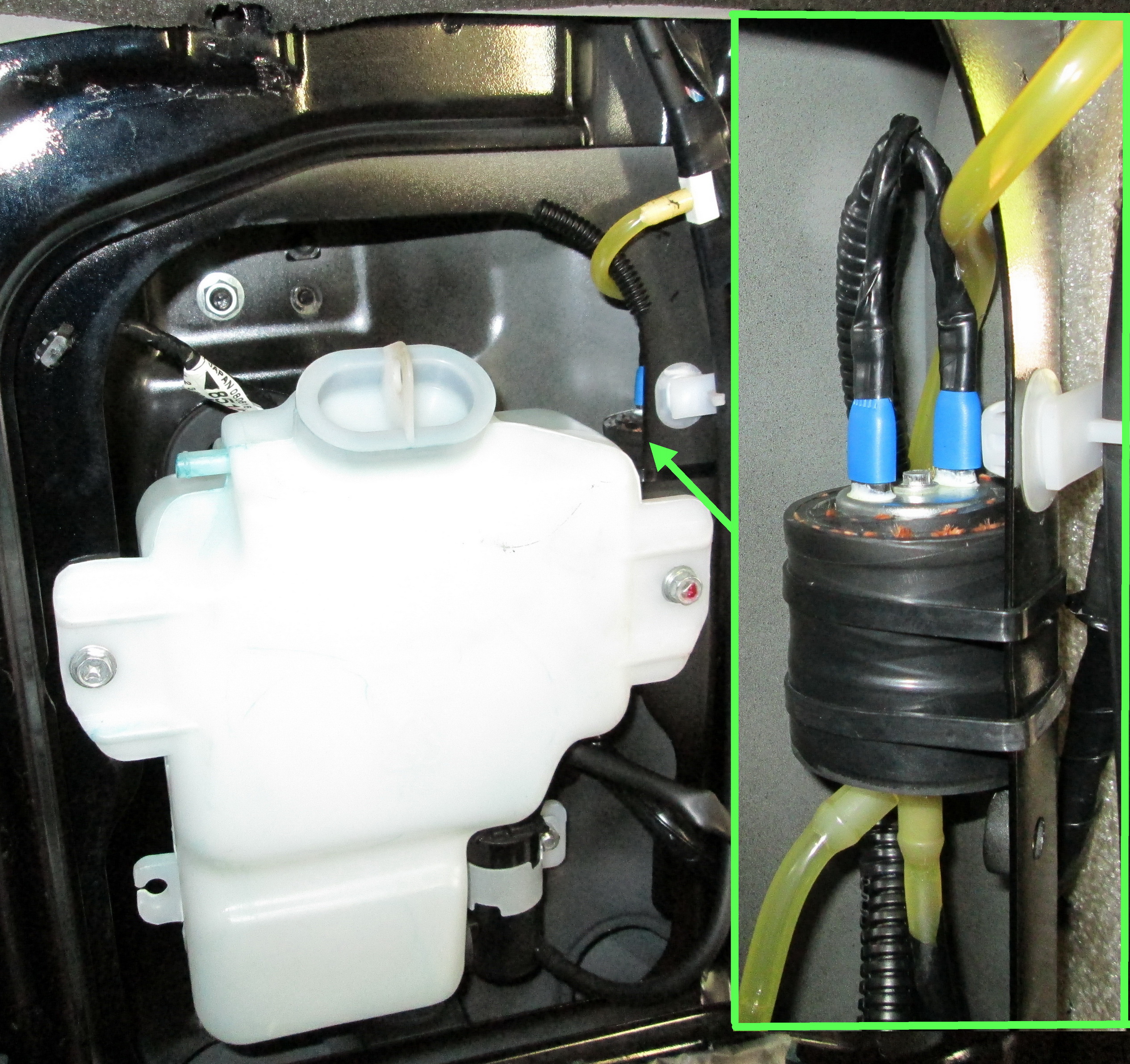

Потребовался демонтаж бачка омывателя пятой двери, для корректной установки клапана:

Задний клапан ставили без реле, т.к. нагрузка от него мизерная и кратковременная.

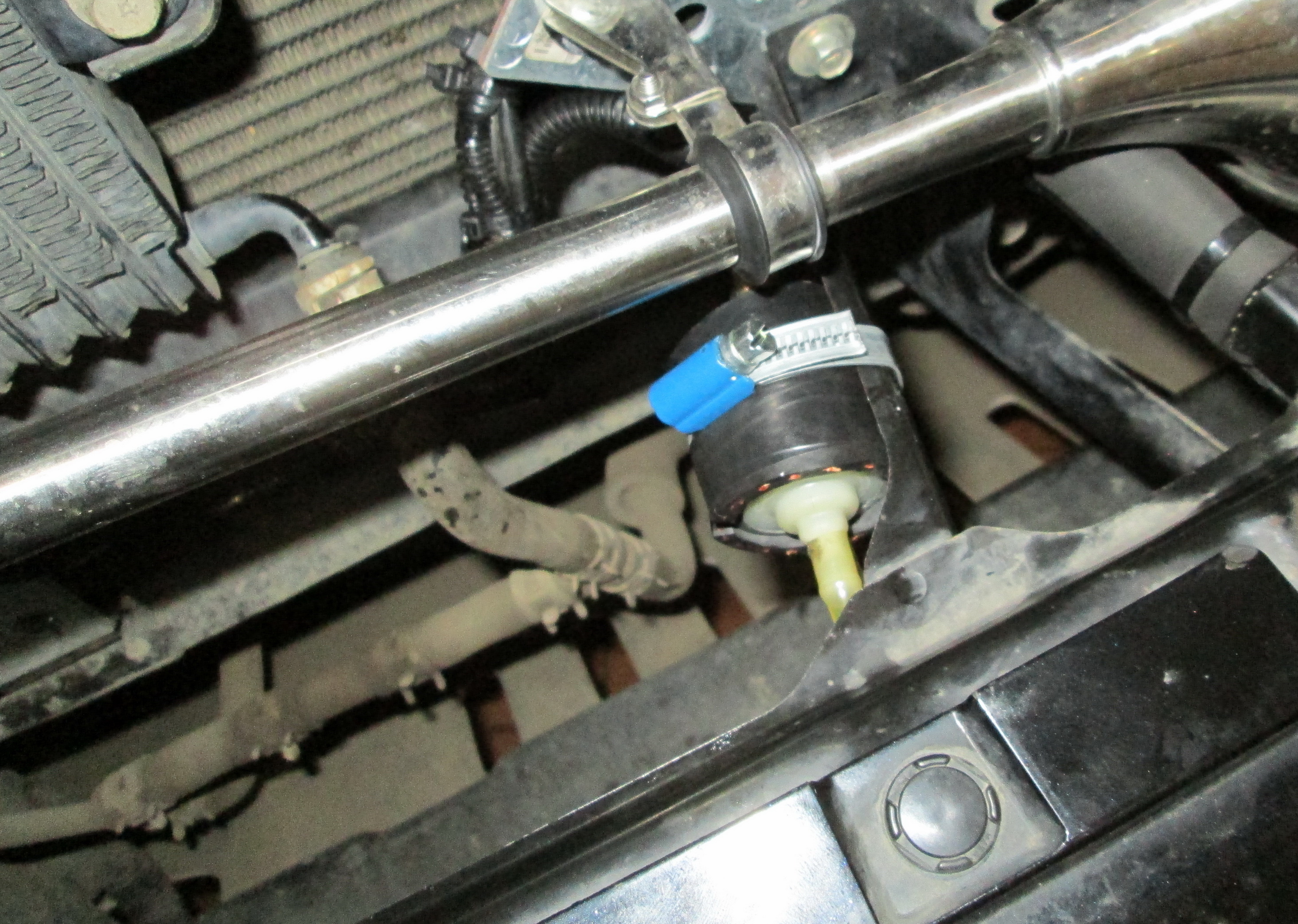

Клапана крепили, используя армированный шланг, т.к. при включении клапана отчетливо слышится щелчок и звук передается сквозь металл на кузов:

Я бы значения, наверное, не придал, но мастер, который все это собирал, просто образчик продуманности и качества

Схема собрана так, что при выключении автомобиля все реле размыкаются, КПВ переводится в обычный режим работы (12 сек.после запуска двигателя и столько же после переключения в «D»), омыватель КПВ – выкл.
Все отлично работает. Теперь, поливая стекла не задумываюсь о «здоровье» камер.

Всем удачи!

Большущий Респект коллегам: Lebed, DenVer, Banderlog, megranny за помощь и советы Спасибо , что нашли время помочь мне разобраться с кнопками/реле и прочими премудростями!

[max_ua]

дык а видео, видео где?

[max_ua]

сейчас опять буду заказывать себе переднюю и заднюю камеры. Парни, что о своих скажете? Как ночью показывает? Бьюсь в сомнениях CCD или CMOS.

[vector-n]

дык а видео, видео где?

видео чего?

[BabyHummer A-328]

сейчас опять буду заказывать себе переднюю и заднюю камеры. Парни, что о своих скажете? Как ночью показывает? Бьюсь в сомнениях CCD или CMOS.

Здоров! Камеры только CCD и 0.1 lux.

[vector-n]

ПрЮвет!

сейчас опять буду заказывать себе переднюю и заднюю камеры. Парни, что о своих скажете? Как ночью показывает? Бьюсь в сомнениях CCD или CMOS.

Здоров! Камеры только CCD и 0.1 lux.

Точно так Ночью отлично себя проявляют тут: http://www.pajero4x4.ru/bbs/phpBB2/view ... 6&start=15 и тут: http://www.pajero4x4.ru/bbs/phpBB2/view ... 3&start=30 все показано.

[max_ua]

Ну и гутт. Скоро приедет уже мой RedPower на андроиде... Так, что и камеру новую хочу заодно поставить т.к. старую пришлось продать вместе со стареньким Фантомом...

[Petrovich2]

vector-n

Камеры заведены на один видео вход магнитолы? Как происходит активация камер?

При нажатии на кнопку руле оставляет включенным камеру?, правильно понял?

Попроси спеца своего схему электрическую нарисовать и в студию!!!!!!

[vector-n]

Доброго!
Нет там никакой премудрой схемы, а стоит видесплиттер, все тут: http://www.pajero4x4.ru/bbs/phpBB2/view ... 0&start=60
По кнопкам-не понял вопроса.

[Petrovich2]

По кнопкам-не понял вопроса.

Кнопка не фиксируется?, правильно? Когда на неё ЖМАК, камера выключенная или держать кнопку приходиться?

[Petrovich2]

Камеру переднюю можно включить на постоянку?

[vector-n]

...Кнопка не фиксируется...камера выключенная или держать кнопку приходиться...

так ведь на страницу ранее в моем посте от 15.08.с.г. все и расписано. С картинками.
Релюшка и фиксирует.
Можно и подробненько:
Кнопок с фиксацией нет у мицу. Но для того чтобы они нормально работали (один раз нажал - включил что-то, второй раз нажал - выключил) нужно к ней ставить дополнительный блок. Самый простой вариант - это волговское реле света. По моему называется РС 711-01. Могу ошибаться по применимости, но не по номенклатуре.
Кнопки без фиксации. Эту функцию выполняет специальное реле. Дабы не разбираться в схеме мицу - я ставил газовское 711-01. Там 6 контактов. 5 - масса, 1 и 6 - к +12, 3 - к кнопке и через неё на массу, контакт 2 либо 4 на нагрузку. Тут не принципиально. Один раз нажал на кнопку - на контакте 2 есть питалово, на 4 - нету, нажал еще раз - наоборот.
Все это-со слов спецов, поэтому могу где-то напутать. Сам не электронщик (и даже не электрик).
но все работает отлично
Можно хоть целый день с камерой кататься.

[Petrovich2]

Вот теперь все понятно, Спасибо за подробный ответ!

[Petrovich2]

vector-n
Как к кнопке подключил проводку? Штатной колодки-то нет. Что паял?

[vector-n]

Вот это точно не скажу. Если надо-узнаю у своего мастера.

[Petrovich2]

Да, надо обязательно! пожалуйста.
