Лебедка в штатный бампер Паджеро Спорт. Отчет с фото.

[skodec]

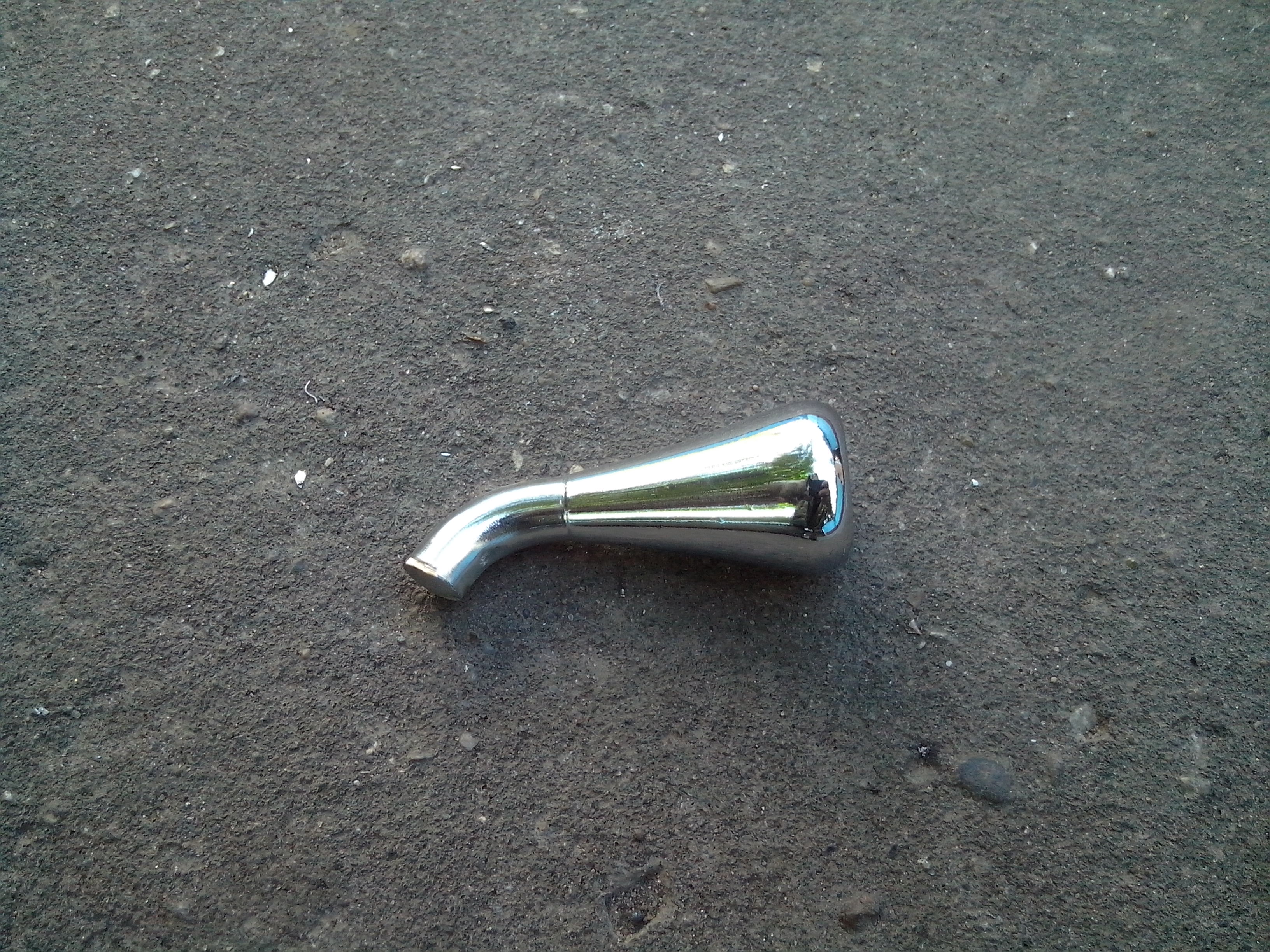

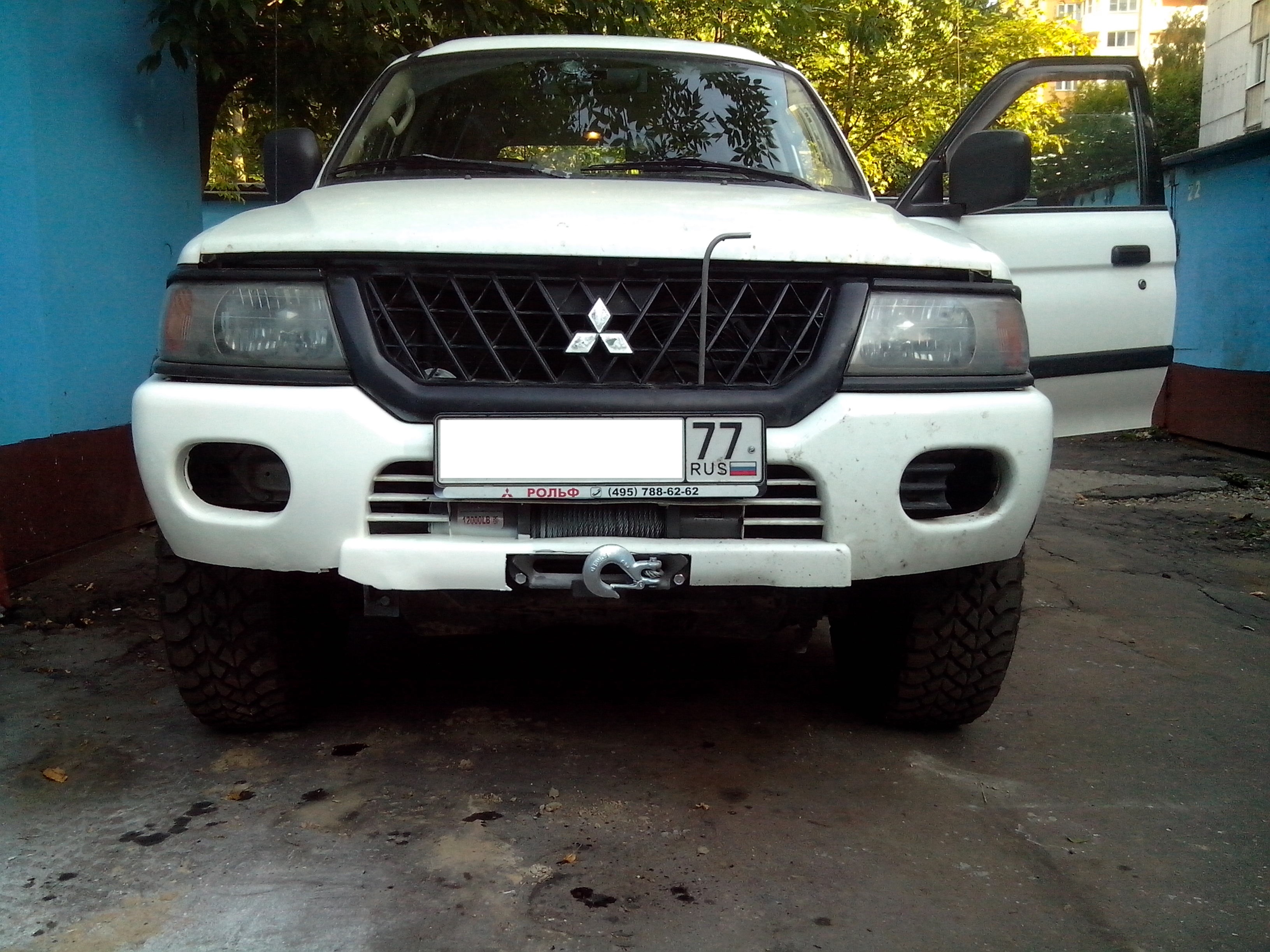

Для удобства переключения была отпилина ручка и приварена головка на 10 4х граниником вверх(см. фото выше). Просверлена решетка радиатора и усилитель бампера.Осталось купить удлинитель и приварить к нему перпендикулярно ручку и положить в карман водительской двери.

[ded2007]

А что не усилил ?

[АДАЛ]

А что не усилил ?

Действительно, раскосынить забыл швеллер

[skodec]

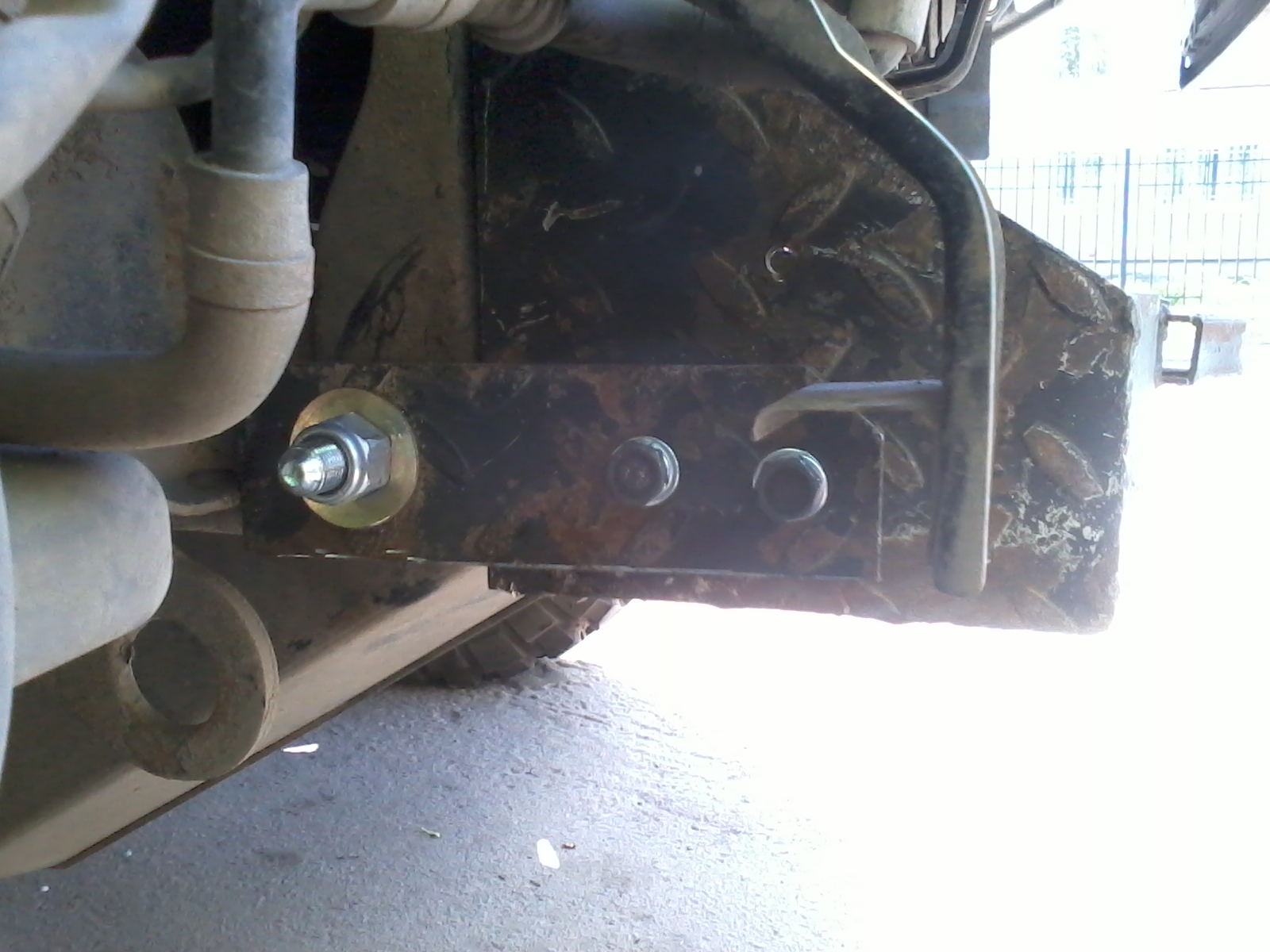

на фото не видно, т.к крепил в верхнее крепление косынки из этого же швеллера, но снизу . На последней фотке если увеличить справа видно немного. Да кстати переключатель все таки переделывать буду на выступающий 6ти гранник, чтобы зимой 4х гранное отверстие снегом не забивалось.

[ded2007]

Чего-то я засомневался в прочности своей конструкции ! , надо испытать
Если не выдержит , бампер в хлам !

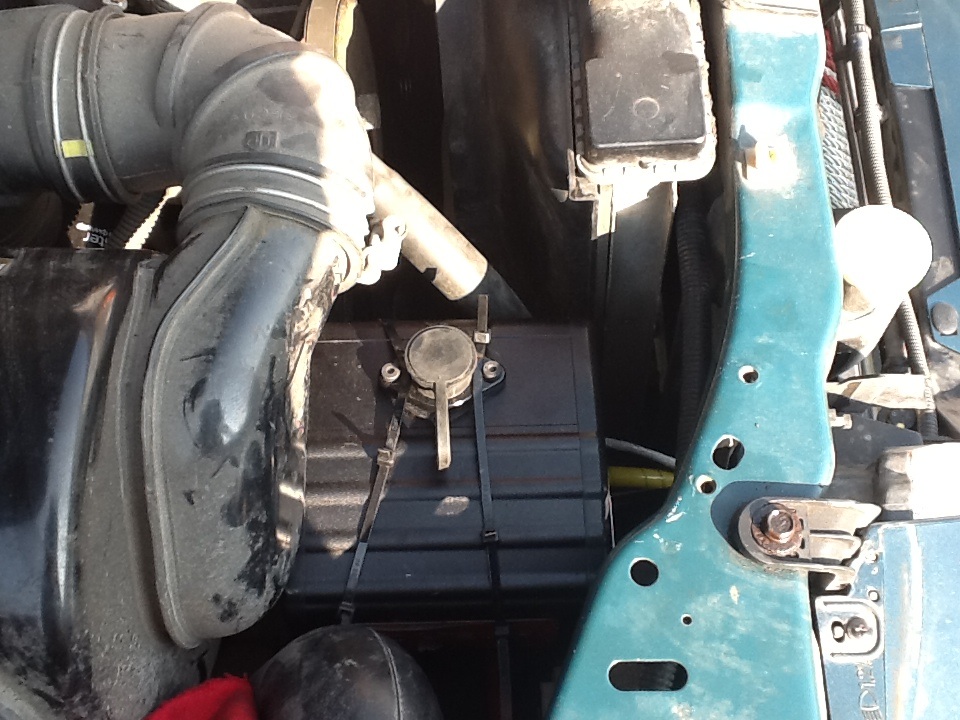

Блок управления поставил тут пока , дальше посмотрим.

[skodec]

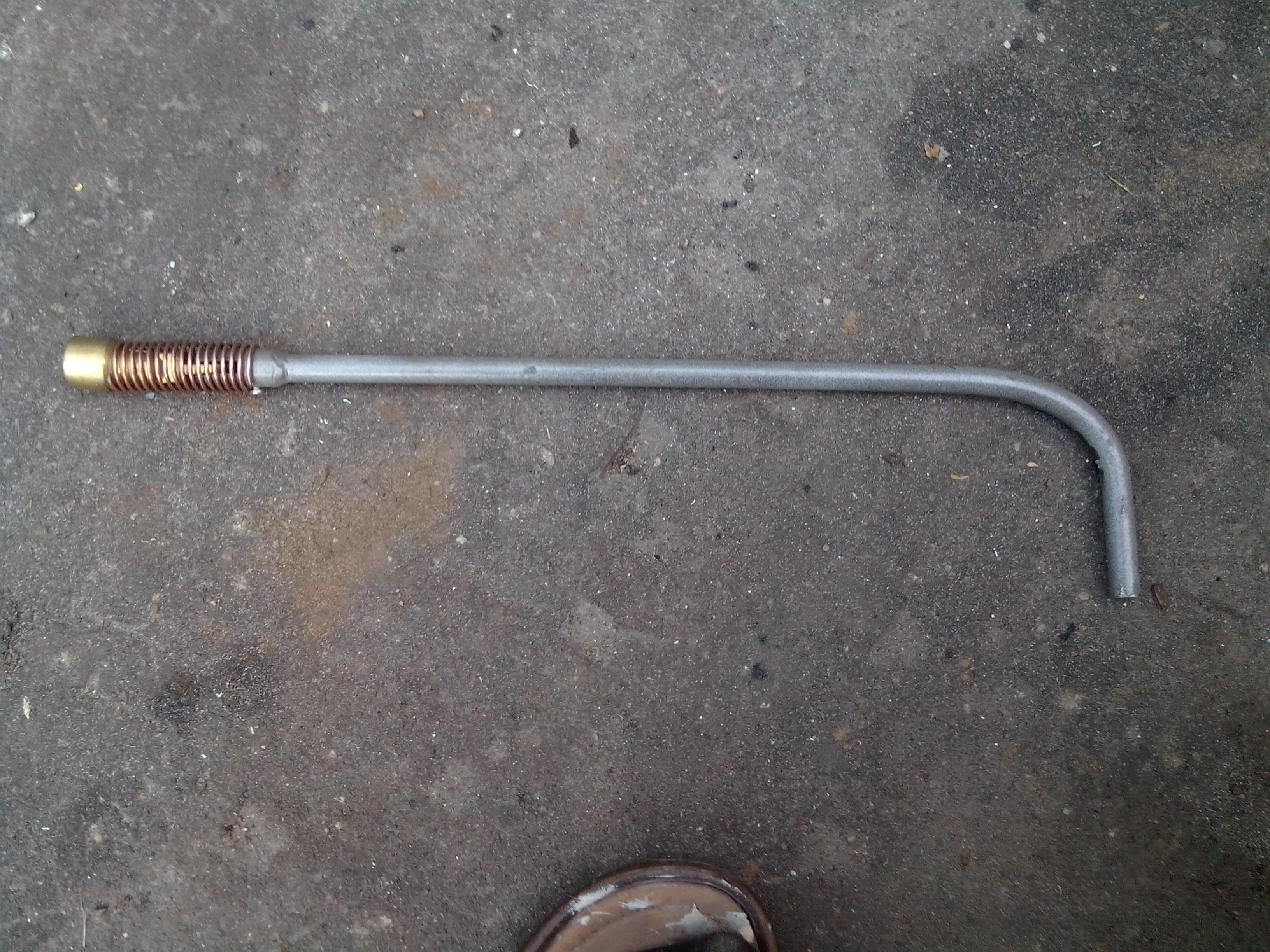

Переделал сегодня переключатель и купил под него ключик на 13. Привел в божеский вид бампер. Блок управления закрепил перед акб, пришлось перенести кнопку и разъем под пульт с боков на вверх. В планах перенести кнопку в салон, а разъем в решетку радиатора.

[ded2007]

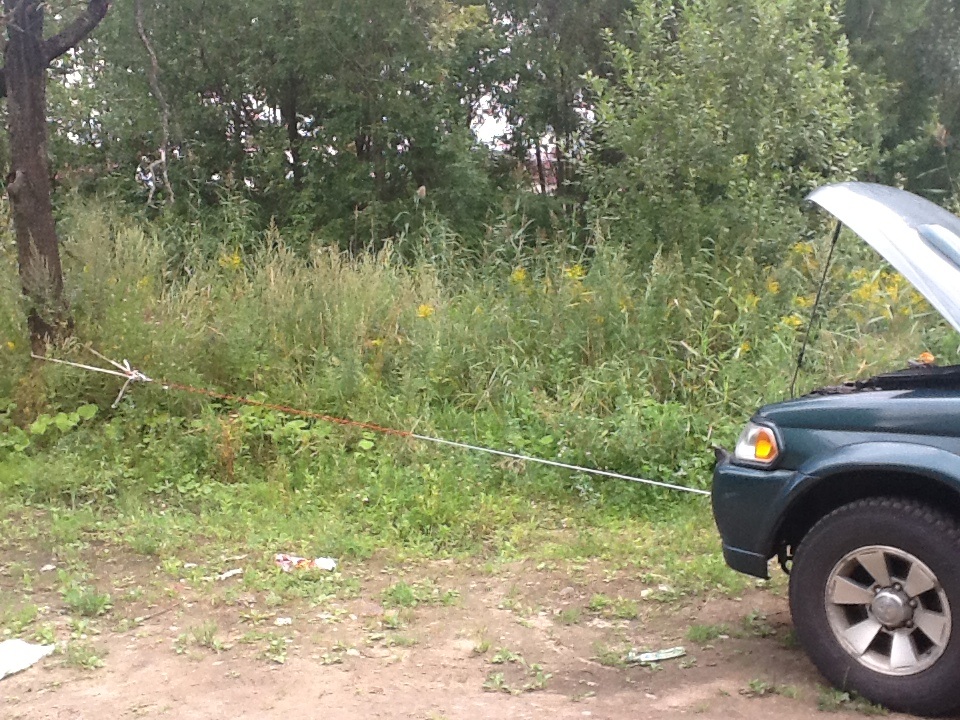

А я испытал , пока только просто на ручнике протащил

[JJB]

Отдельной строкой. Кто ставит себе Грюнер, имейте ввиду, что с завода он идет включенным! (мой во всяком случае). Проверить перед установкой ессно поленился (кто бы мог подумать) - результат - красивый бабах, благо отлетевший от неожиданности ключ с трещеткой никого не убил/ не покалечил

[JJB]

В продолжении своего отчета, вот так себе Грюнера поставил:

[kyzya11]

...потому как ручка болтается здорово...

Попробуй ручку подтянуть: у основания ,сбоку стоит болт под шестигранник ( он же не дает ручке вывалиться из редуктора)
PS на Т-максе ручка-это цилиндр с проточкой под фиксирующий болт и снизу -отливка ввиде 5-6 мм штырька( пимпочки)))))
Канавку в муфте раздолбать нереально!
Либо пимпочка както отвалилась,либо накопившийся в редукторе кал,мешает нормальному вхождению муфты в зацепление со стойкой редуктора( на стойки с торца на редуктор,отливка ввиде шестерни ( кажись так на т-махе планетарка работает)
В худшем случае-поменяешь стойку редуктора( она стоит ок. 500 рэ в базарный день

В итоге: в говне ночью лебедка встала в свободный ход и не выходила из него, сорвали трос в конце концов
Сейчас снял, спросил что и как у форосенко на всякий случай
В крышке под ручкой цилиндрическая полость, в ней пружинка и шарик, который и фиксирует ручку в двух положениях
На своей я даже найти их не мог по первой, настолько там все окислилось и забилось
Ручка внутри была пофиксена гвоздем
Высверливал пружину и грязь, купил в Паджерошопе за 280р ручку, шарик и пружинку, собрал
На столе все работает теперь как надо!
Конструкция дурацкая, грязь все убьет

[youjin]

короче я психанул ))))

за установку лебедки местные умельцы гребут от 300 до 500 баксов, а некоторые и больше, не буду называть компанию но там от 800 и выше )))

прикинул что руки у меня из плеч а не из жопы, принял решение делать САМ )))

поехал купил:

круги отрезные, 10 штук — 35 грн
Швеллер 20" метр — 150 грн
уголок 63" метр — 50 грн
болгарка "Мелкая" — 300 грн

установка — "ШАРА" (самопал)

собсно воть так приехал на дачку :



а воть и покупочка !
самый красивый швеллер на свете !



а вот так уголок привариваем, предварительно подготовив "БОЛгарингОм" посадочные места



убираем лишнее…



косынки я не варил, решил косынку зделать из цельного уголка, проварив ВСЕ швы, мне понравилось, крепко и надежно получилось



Родные болты, не внушают доверия, та и гайки также, а посему, я высверлил гайки и вварил болты… НО нижние оставил, я купил не правильный болт, и пока закрепил на родные, но они очень мягкие, завтра заменю.



Оть такая конструкция получилась, вроде все крепко накрепко, и красивенько, хотя ХЗ, я не специалист железных дел



как думаете ? нужны нижние косынки как в верху ? или нет ?



Ну и пару фот результата:





что необходимо доделать:
покрасить
нижнее отверстие для слива грязи и воды оформить
поменять болты
так что, на выходные следующие я не в сети ))) буду работать!

да, и пожалуйста, у кого есть опыт, есть каменты, и рекомендации, или просто обнаружили ошибку в моей работе, пишите, буду читать и благодарить )))))



Еще раз, выражаю благодарность всем выше отписавшимся )

[Podzemshik]

Бампер прижат роликами к площадке?

[Dimix]

Ролики выступают, клюз надо...

[Podzemshik]

И синтетику

[tager]

youjin
в площадке нужно выпил сделать внизу, под трос.
у меня выпила небыло - слегка цепляло при неравномерной намотке и грязь/вода скапливалась.
в последствии сделал выпил на всё длину барабана, по центру барабана шириной примерно 4см.

[МШУ]

2 ТС: т.к. линия передних болтов впереди линии косынок,всётаки привари по 2 полосы справа и слева,высотой по крепление роликов.Хуже точно не будет.
Ну и ,как выше грили- сверли/выпиливай максимально отверстий,для слива чачи.
ЗЫ
Фиии всёж будет: я за подобное своим рабочим бздянок выписываю-----прежде чем варить- чистить металл надобно,а не по рже варить.....,а то потом во многие места болгаркой не долезешь ( или потом планируется пескоструйка? )

[alkoletchik]

Пытаюсь установить лебедку, вот уже недели 3 в очень медленном режиме. Когда будет примерно готово, выложу рассказ

По ходу дела возник вопрос.

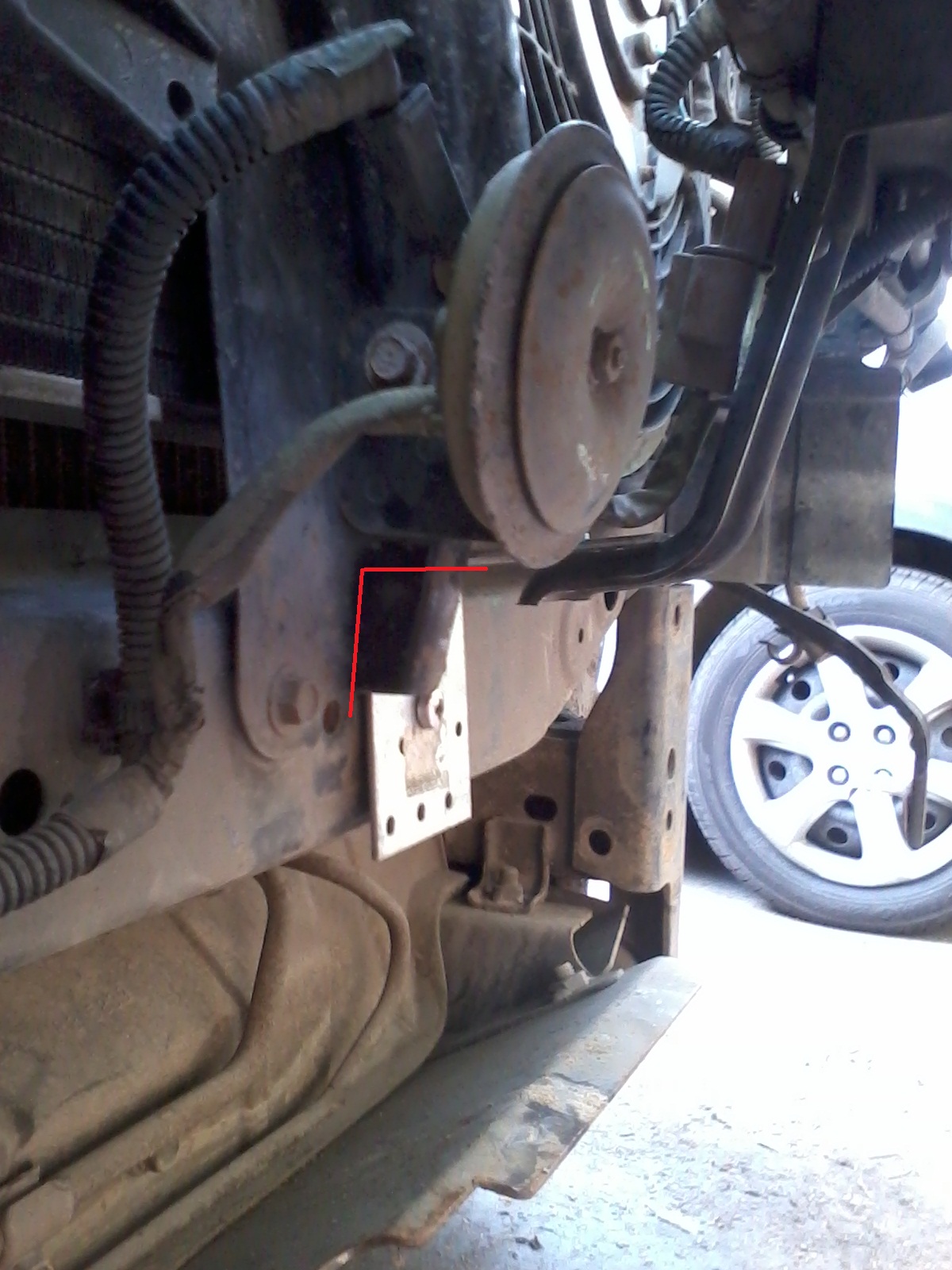

Поставил площадку, получил ее уже б/у, так что она точно использовалась по назначению. Но вот в чем дело: закрепил ее, а лебедка не помещается. Упирается в делаль, которую я не видел, чтобы пилил кто то при установке.. В аттаче фотка. Красным отмечена предполагаемая линия среза.

Т.е. в принципе уже обладая болгаркой, отпилить проблем нет. Просто интересен сам вопрос. Так и должно быть, просто об этом редко пишут? или что то у меня не как у всех?
Можно вообще пилить то эту деталь? Думаю, можно , но все же..

[МШУ]

Пили именно ,как отмечено красным.
Так у всех сделано.
ЗЫ постарайся всёж ребро мм 5 оставить.

[alkoletchik]

Пили именно ,как отмечено красным.
Так у всех сделано.
ЗЫ постарайся всёж ребро мм 5 оставить.

Понял, спасибо!
Кстати, площадку я адаптировал: отрезал ухо с одной стороны и прикрутил его одратно с внешней стороны на болты. Будут 2 болта М10. На картинке пока М8, но это скоро пройдет

Чуть позже, когда все закончу, выложу полный отчет

[alkoletchik]

Закончил установку. Вот ссылка на ЖЖ, там более или менее подробно все описано: http://alkoletchik.livejournal.com/9807.html

Итак, площадка:


Пилил ее и резал немного, в итоге она поместилась, все в порядке.

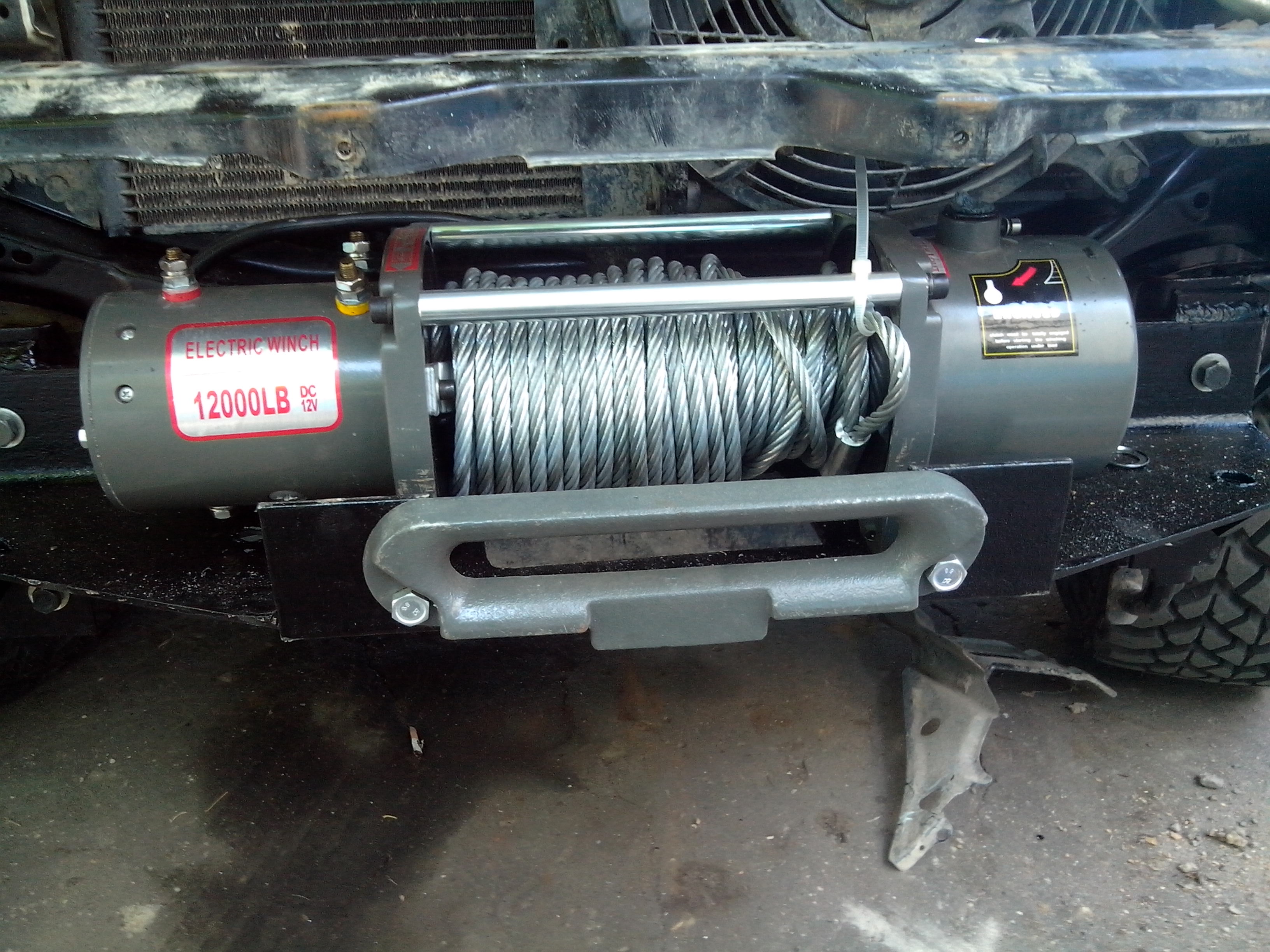

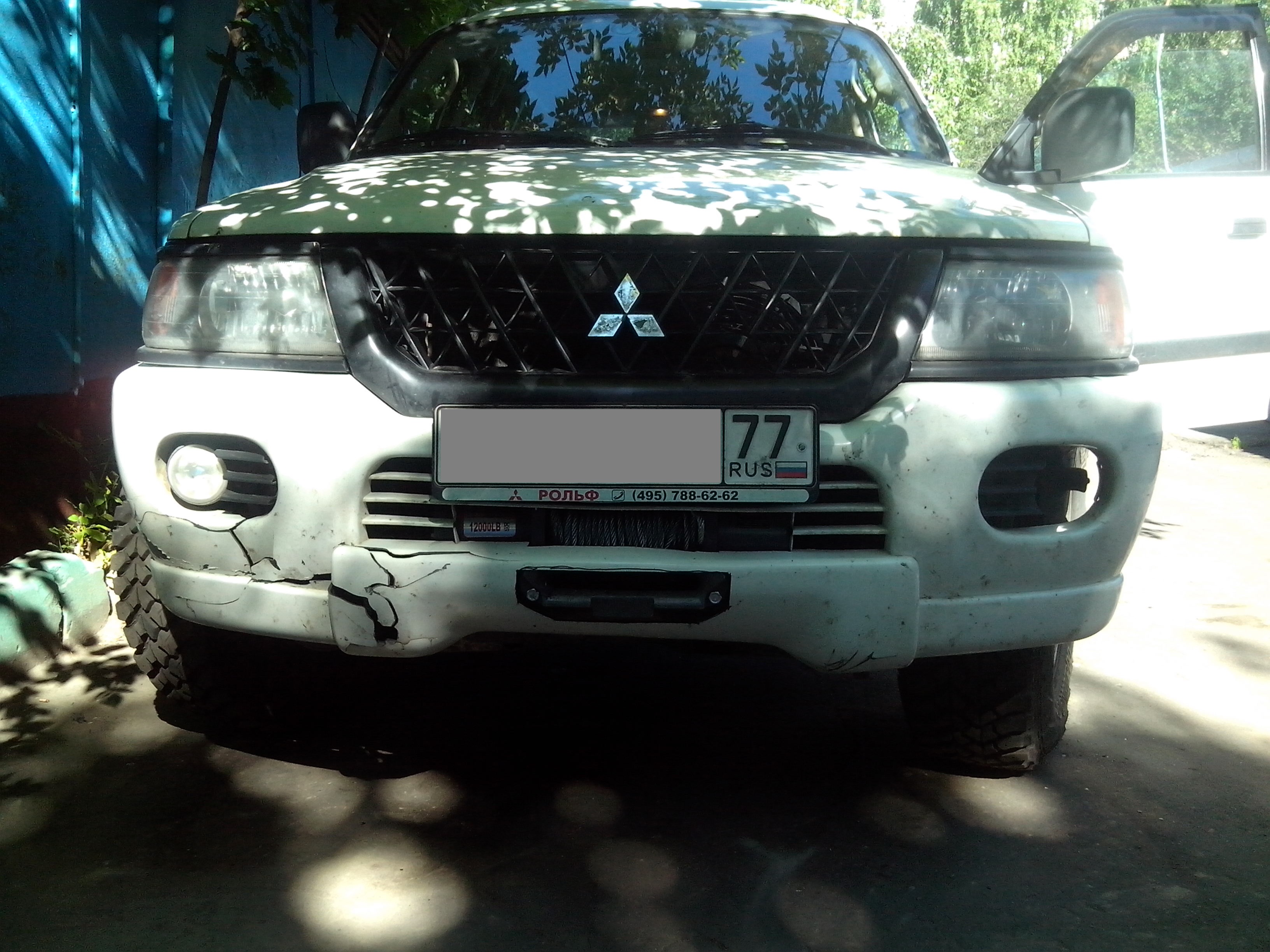

Вот уже все на машине:


На фото видна дыра под барабаном для слива.

Блок управления приделал следующим образом: взял уголок монтажный, широкий (около 10 см) и самый длинный. Длинная его часть ложится под аккумулятор и к площадке аккумулятора крепится саморезами, чтобы не дергалась, а сверху придавливается собственно аккумулятором. Другая плоскость уголка получается вертикально спереди аккумулятора, к этой плоскости привинчивается блок. Очень просто.


От бампера пришлось много-много срезать, чтобы все поместилось. Но в принципе не жалко.


Вот так! Трос стальной, управление на проводе. Все работает, все крутится
Серьезной нагрузки пока не давал. О результатах отпишусь.

Спасибо всем принимавшим участие в обсуждении и помогавшим! Без Вас бы не справился!!
