Двойная панель консоли магнитолы!

[sem_tom]

На панели тоже нет таких..((

[poilkjm]

Ловите:

[sem_tom]

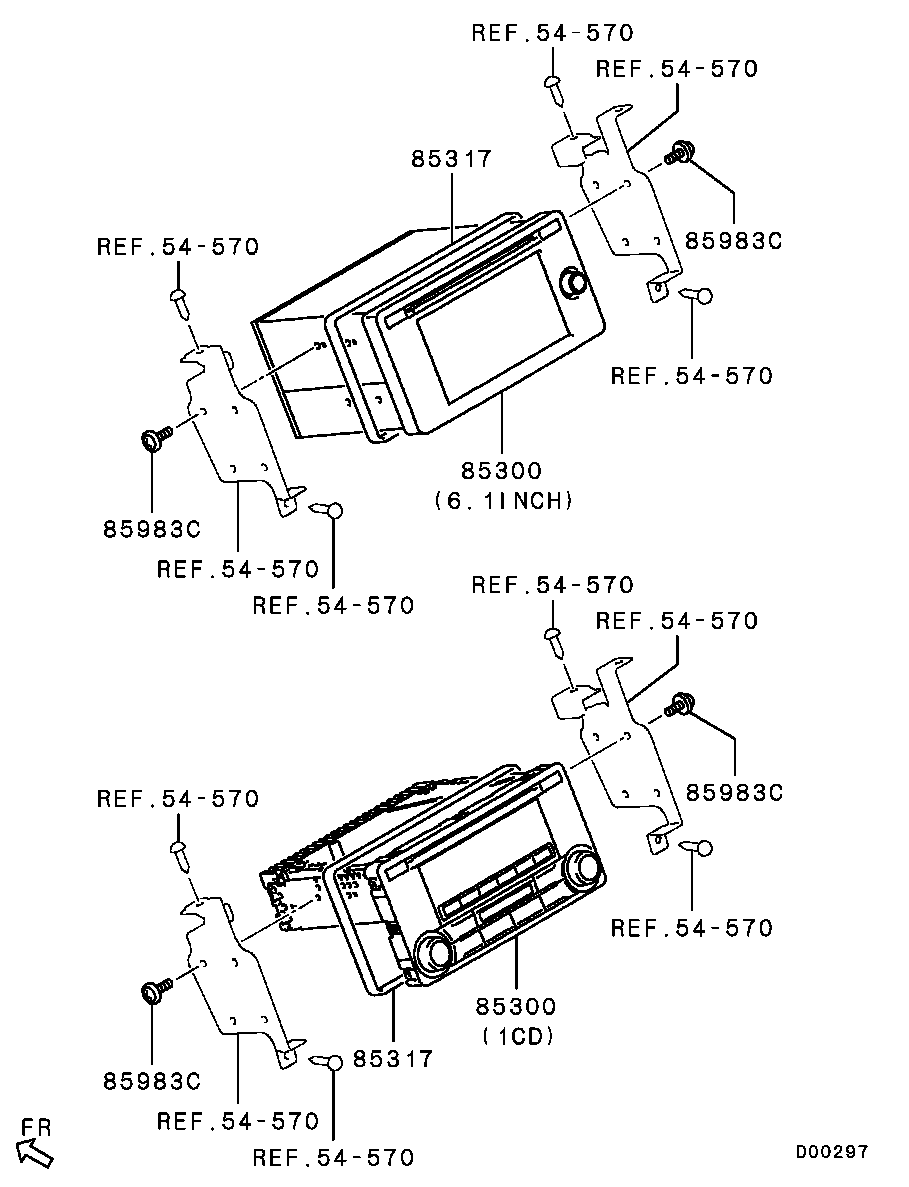

alshempelev Посмотри, тут еще есть рамка, чтобы зазоров небыло номер на фото 85317

[alshempelev]

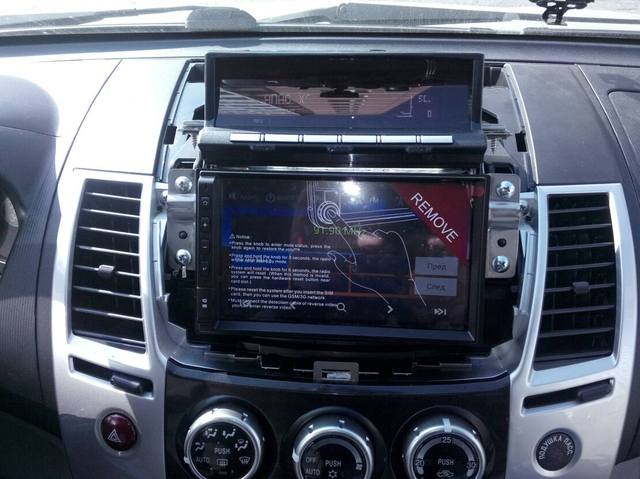

С самим ГУ как раз все нормально получилось, а вот с БК придется поработать

[sem_tom]

Ловите:

На этих фотках крепления совсем другие..причем на них БК уже закреплен
Лажа какая то...

[poilkjm]

На эти крепления прикручиваются кронштейны, крепящиеся к голове.
Шесть саморезов: 2 в нижние ухи, 2 совместно с БК, и 2 за БК.


На мой взгляд достаточно 4х: 2 снизу и 2 совместно с БК.

[sem_tom]

Засада в том что на этих креплениях БК крепится к ГУ, а утебя БК крепится уже на крепления которые прикручены к панели...

тут

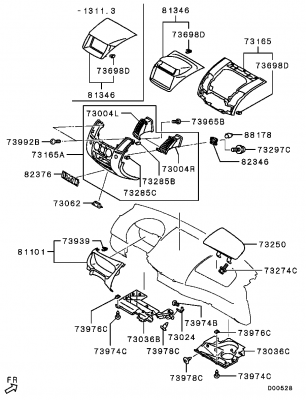

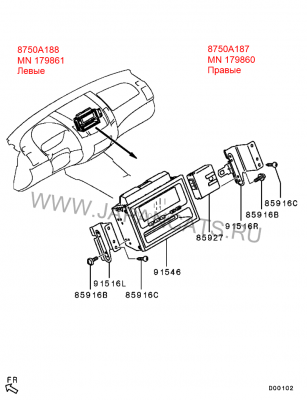

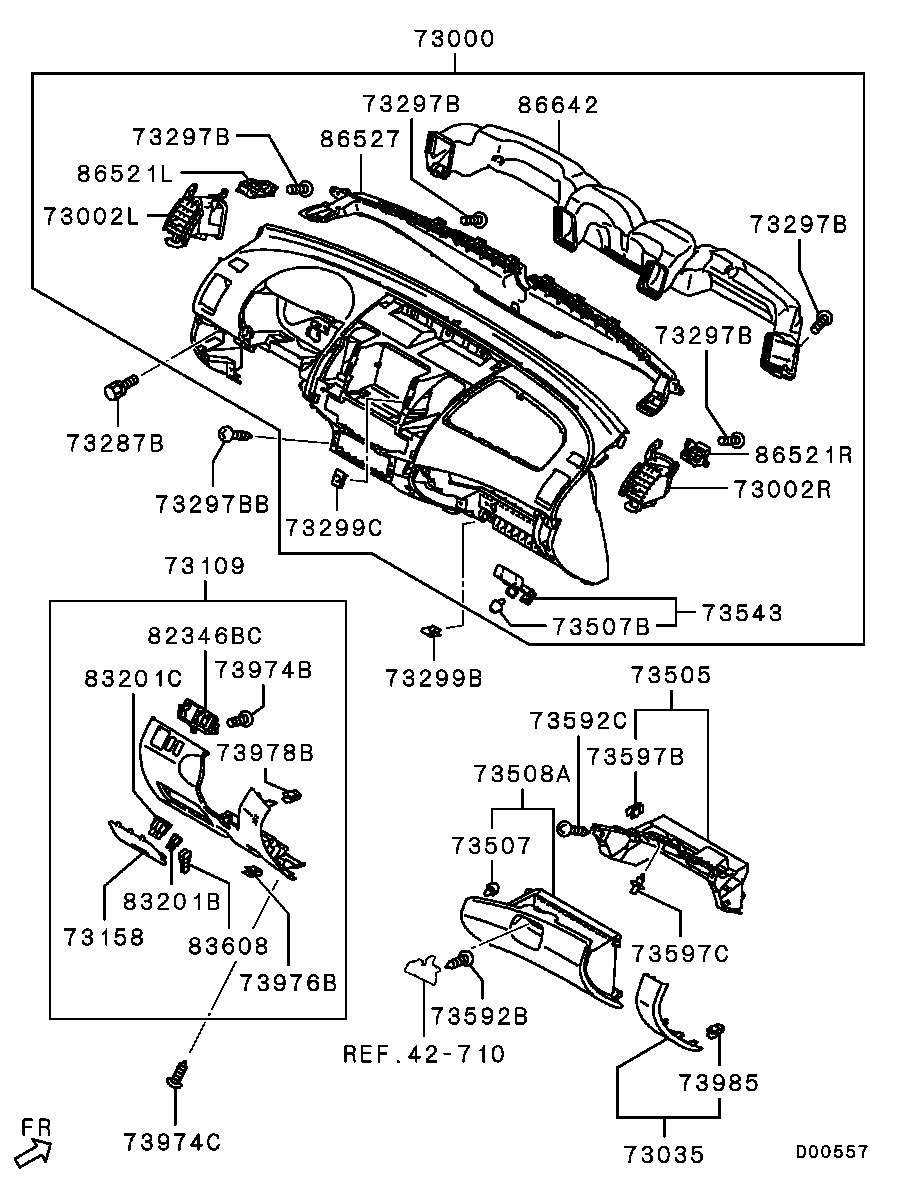

Логичным вышлядит вот эта схема

Но коды по схеме идентичны.... ничего не пойму...

[sem_tom]

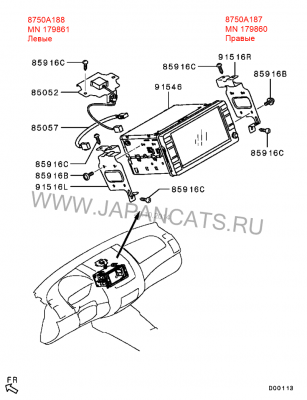

Т.е логично предположить что 8750A187/8 Это крепление для навигации, т.е для ГУ а MN179860/1 Это под обычный БК
MN179860/1

8750A187/8

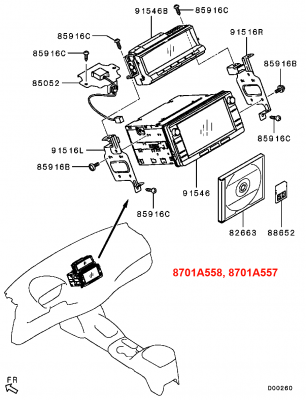

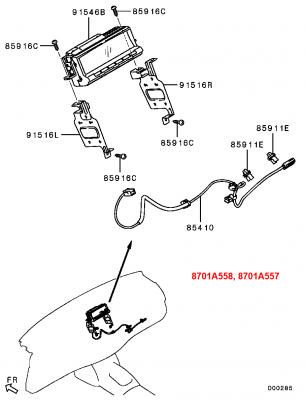

Тут 8701A558, 8701A557

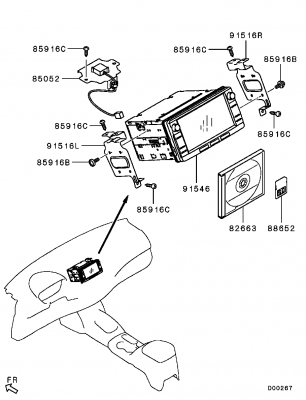

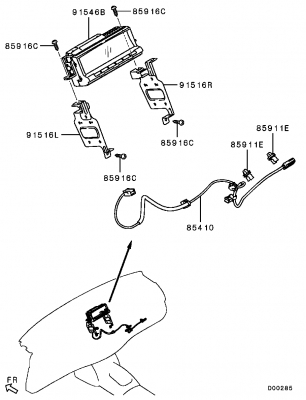

И вот тут Тоже 8701A558, 8701A557

Сами каталоги смотрю

тут

http://catalog1.motorshop.kz/mitsubishi/#

и

тут

http://www.japancats.ru

[poilkjm]

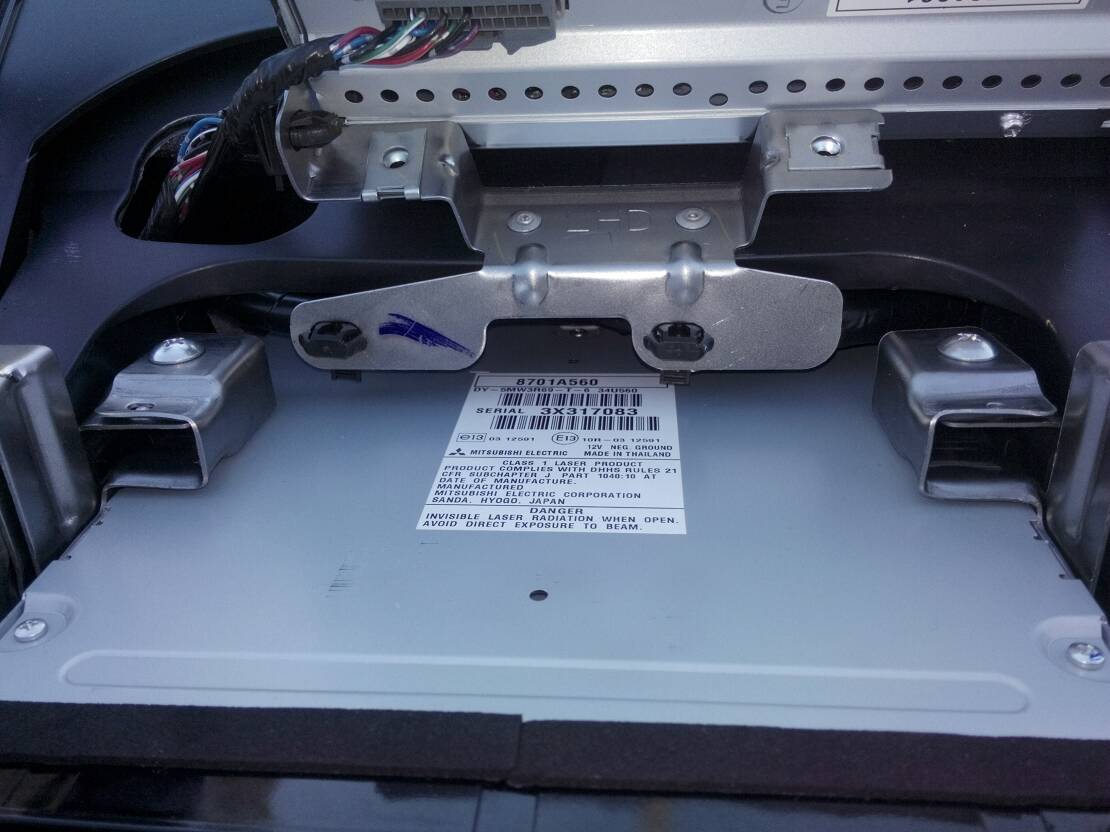

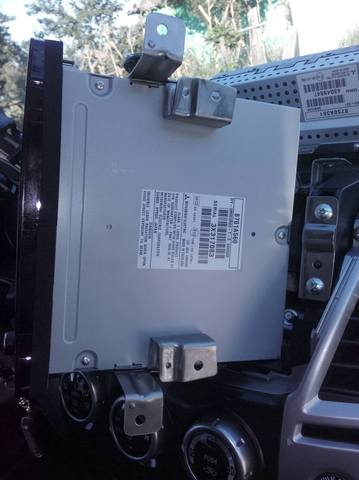

БК и Голова сидят на одном саморезе в этом ухе крепления. Т.Е. три железки вместе скреплены в одной точке. Вечером могу сфоткать.

[sem_tom]

У тебя получается крепление для БК уже стоит в торпеде, а на ГУ свое так?:

[poilkjm]

Да - так, только крепление не для БК, а для БК и головы (точнее к нему крепится крепление головы)

[sem_tom]

Ну вот я и говорю 2.. одно к панели на нем стоит БК, а второе крепим к ГУ потом к первому... если можешь сделай отдельные фото левого и правого креплений которые стоят в панели, и отдельно которые прикручены к ГУ... будем думать в чем тут загвоздка...

[poilkjm]

[sem_tom]

Да эти видел...
Не пойму БК куда крепится...

[poilkjm]

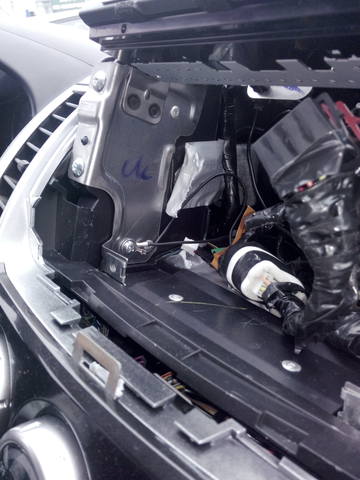

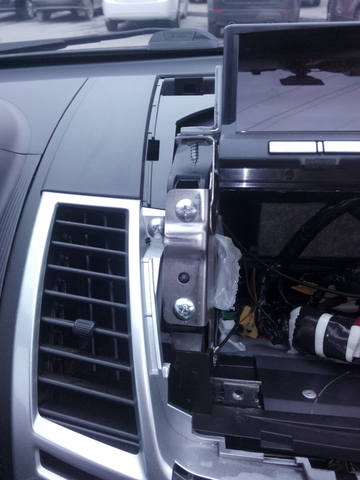

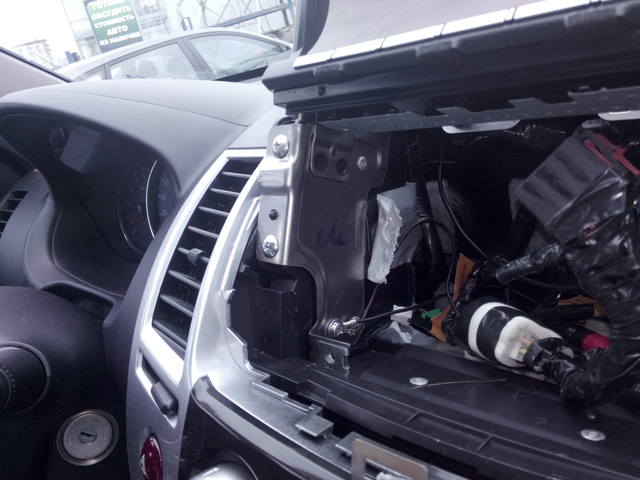

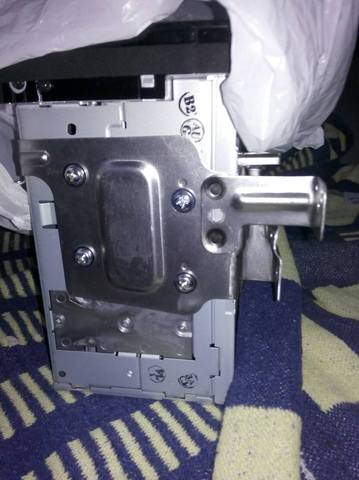

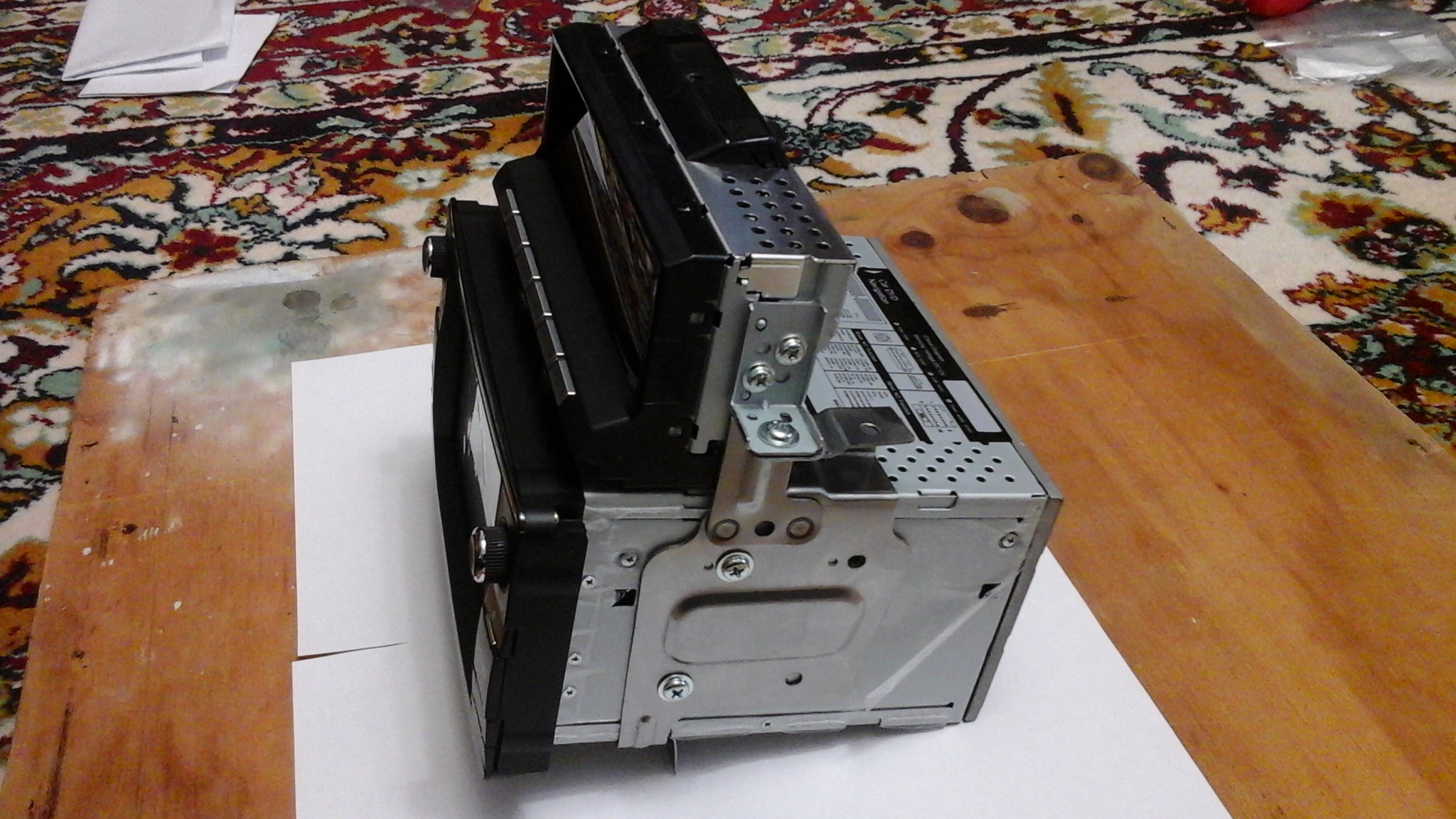

вся верхняя конструкция в таком виде крепится на крепления торпеды, верхний (вертикальный) саморез на 1й фото вкручивается вместо вертикального самореза, отраженного на 2м фото в верхнем ухе (которое буквой Г наоборот). Т.Е. в сборе получается 2 буквы Г вместе, а на них сверху стоит БК. Ну а с нижними и так понятно.

Тут плохо видно данный узел, все что есть

[Doki]

poilkjm Спасибо большое. Я так себе это и представлял, еще бы размеры и можно будет эту железяку заказать на каком нибудь предприятии. Вообще я не понимаю почему этот крепеж нигде не отражен в каталогах, или нужно покупать всю торпеду?
alshempelev У тебя поэтому и проблемы с четким позиционированием ПК, потому что крепеж не полноценный.

[poilkjm]

ХЗ как там что мерять, ни одного прямого угла. Я бы сделал сначала железку для торпеды с нижним ухом, на фото видно где оно должно находиться, а потом Г-образную железку по месту подогнал и привинтил саморезами (в оригинале она приварена точечной сваркой к этой железке).

[sem_tom]

или нужно покупать всю торпеду?

Нет его в торпеде... коды идентичны что для 2 этажной что для обычной... смотри выше писал...

[sem_tom]

Есть подозрение что эти крепления используются в MME31919 - комплект для установки мультимедиа системы Ставил кто либо такое, или видел?

[poilkjm]

или нужно покупать всю торпеду?

Нет его в торпеде... коды идентичны что для 2 этажной что для обычной... смотри выше писал...

Мой VIN не пробивается ни в exist, ни в автодоке, я так понимаю новых катологов еще нет.
