Двойная панель консоли магнитолы!

[sem_tom]

По горизонтали верх 184мм низ 176мм, по вертикали 53мм Интересно реально ли туда немного подрезав засунуть мултитроникс?) (это и была начальная идея)

Размеры прибора посадочные (ширина х высота): 181 мм х 53 мм

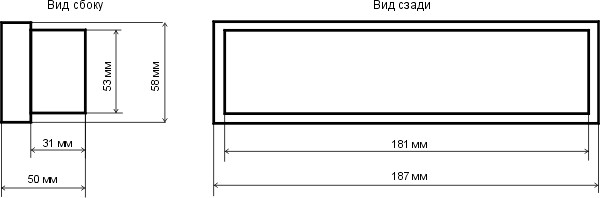

Размеры прибора внешние (ширина х высота): 187 мм х 58 мм

[Doki]

И где тут 4 ? только 2 вижу...

Первая фотка, это не родная магнитола, поэтому получилась прикрутить только на 2 болта.

[sem_tom]

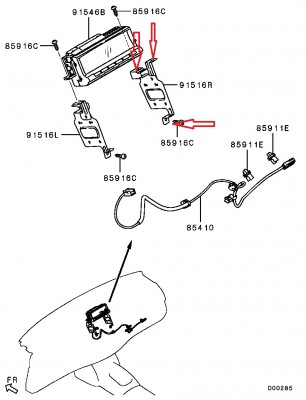

Я имею ввиду не болты которые держат магнитолу, а шурупы которыми крепятся эти крепления к панели! (именно эти крепления)

[Doki]

Я имею ввиду не болты которые держат магнитолу, а шурупы которыми крепятся эти крепления к панели! (именно эти крепления)

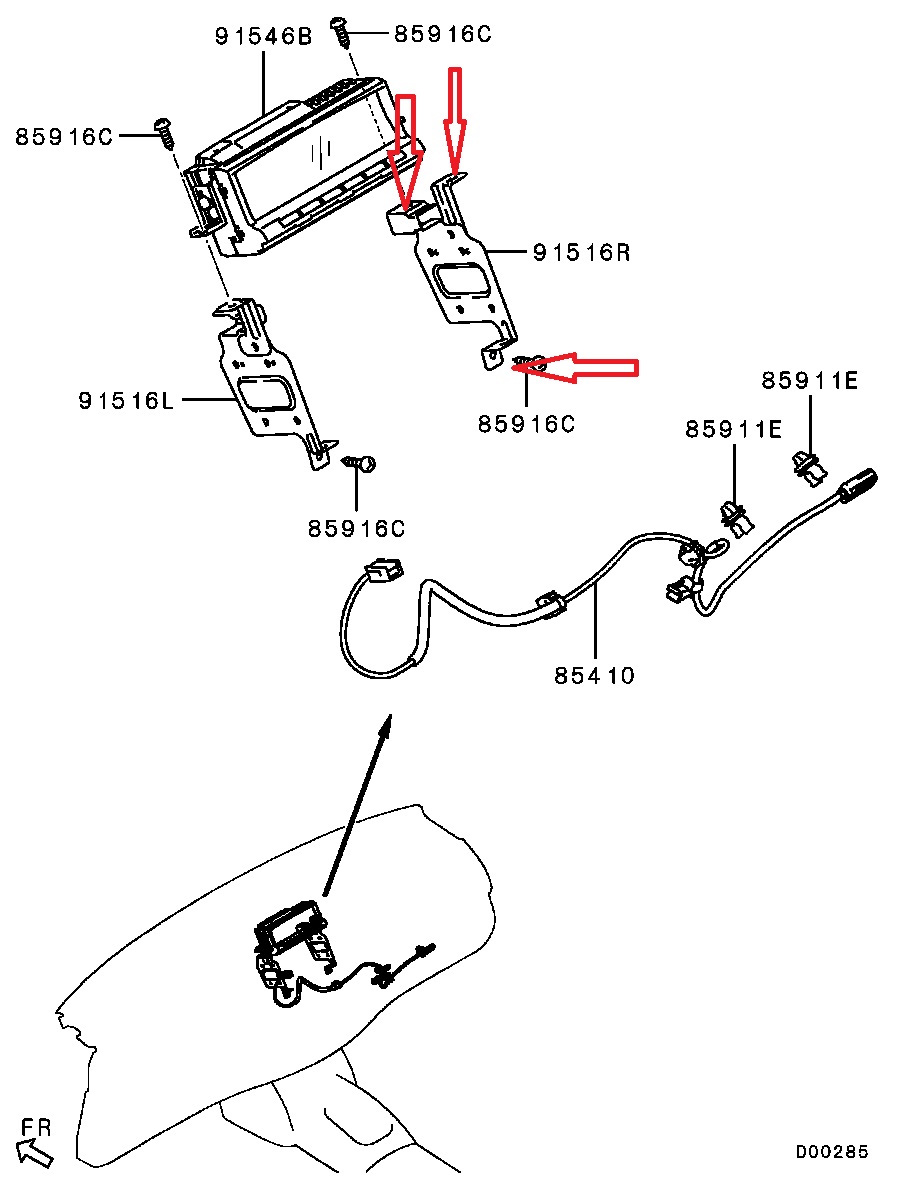

Вот теперь я не понял. Какие крепления? которые к магнитоле цепляются или к торпеде, или тебя интересует кол-во шурупов которое соединяет эти два крепления между собой? Если между собой то их три с каждой стороны. 2 сверху, один общий для БК и обоих креплений, один только оба крепления соединяет над магнитолой находится позади крепления БК, и один внизу соединяет оба крепления.

[sem_tom]

Да понял что 3)

[Шарпей]

думаю где то 5000руб панель совершенно новая в коробке

еще есть?
если есть просьба связаться. телеф в почте

[Doki]

Тема заглохла? Или все решили проблему крепления магнитолы к торпеде? Я пока пытаюсь колхозить заготовку из жестянки, используя размеры креплений к БК старого образца, и креплений к магнитоле от консоли нового образца, как сделаю клише из тонкой жести, более менее подогнанную под всю эту конструкцию, то отдам на изготовление из железа, что получиться выложу, времени только не хватает. Других путей реализации этой проблемы не вижу. Может у кого то какие нибудь идеи появились? Есть правда еще одна идея, но ее нужно реализовать в крупных городах, где есть большое кол-во разборок. Съездить и разыскать эти крепления в железе, прямо с торпеды снять (думаю с продаванами можно договориться) мне кажется, даже вариант со старой версией под навигационную систему которую ставили на максималку до 2013 года, подойдет, достаточно туда приклепать крючок для крепления БК.

[sem_tom]

Тема не заглохла, я пока собираю информацию, фотографии и прочее, странно то что номеров панели много, не понятны различия. сейчас пока хочу заказать обычные крепления, вроде нашел где. По поводу тех которые в панели еще думаю. В любом разе тему просматриваю, будут новости выложу.

[Doki]

Тема не заглохла, я пока собираю информацию, фотографии и прочее, странно то что номеров панели много, не понятны различия. сейчас пока хочу заказать обычные крепления, вроде нашел где. По поводу тех которые в панели еще думаю. В любом разе тему просматриваю, будут новости выложу.

На самом деле их всего три модификации:
1 8000A304XA
2 8000A349XA
3 8000A750XA

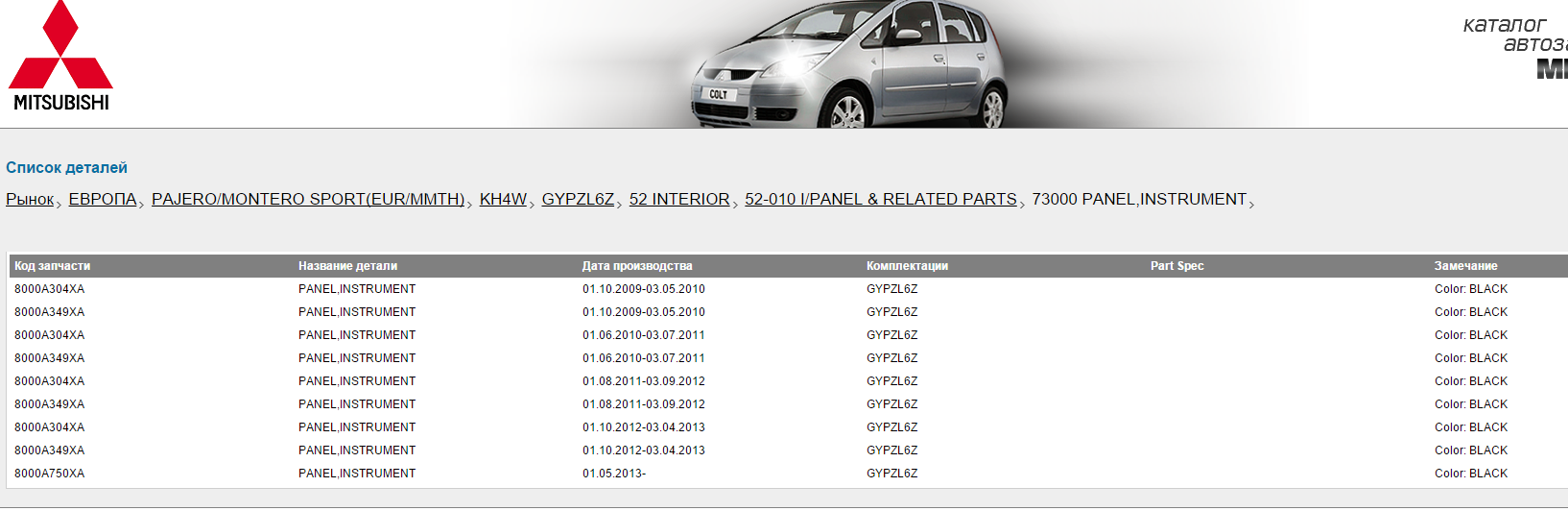

Первые два по каталогам пробиваются, картинки одинаковые, нигде креплений со стороны торпеды нет. А вот последняя пробиваться пробивается но картинок нет... Нужно по праворульным аналогам, челенджер там или еще как, поискать. Буду тоже пробовать.

[sem_tom]

Я так понимаю даже на дорестала в тех где были ГУ, стояли такие крепления.
У диллера есть такая опция установка ГУ , надо у них по расспрашивать

[Doki]

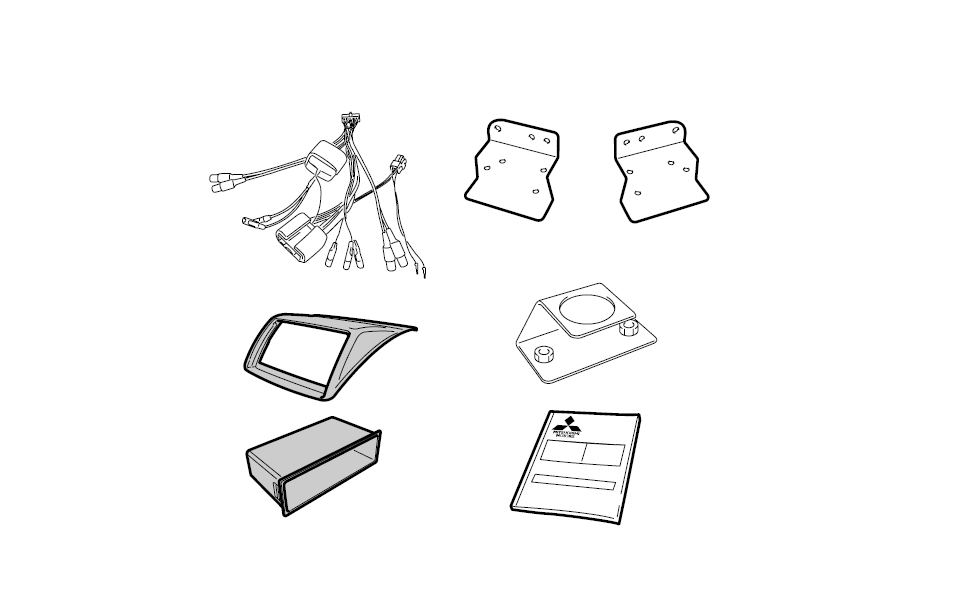

sem_tom В общем установочный комплект для головных устройств на pajero sport есть, код MME31919, рольф даже его продает http://retail.parts.rolf.ru/?page=accessories&id=711065 , только ценник очень не гуманный, плюс туда сразу входит козырек, ящик, провода, ну и железяки (крепеж), правда по картинке не очень понятно какие это железяки, да и все остальное не нужно.

[sem_tom]

да я в курсе, но то что это за железки хз... буду завтра у ОД попробую узнать. Но думаю ничем они не помогут.

[alvo777]

всем добра! у меня спорт 2011г.в в ultimate. хочу поставить родной бк и не понимаю есть ли проводка у меня под него или нет??? подскажите пжл...


Пы.Сы: разобрал свою панель и панель L200(у него бортовик стоит) не нашел я у себя такОго разьема для БК((

[Doki]

всем добра! у меня спорт 2011г.в в ultimate. хочу поставить родной бк и не понимаю есть ли проводка у меня под него или нет??? подскажите пжл...
Пы.Сы: разобрал свою панель и панель L200(у него бортовик стоит) не нашел я у себя такОго разьема для БК((

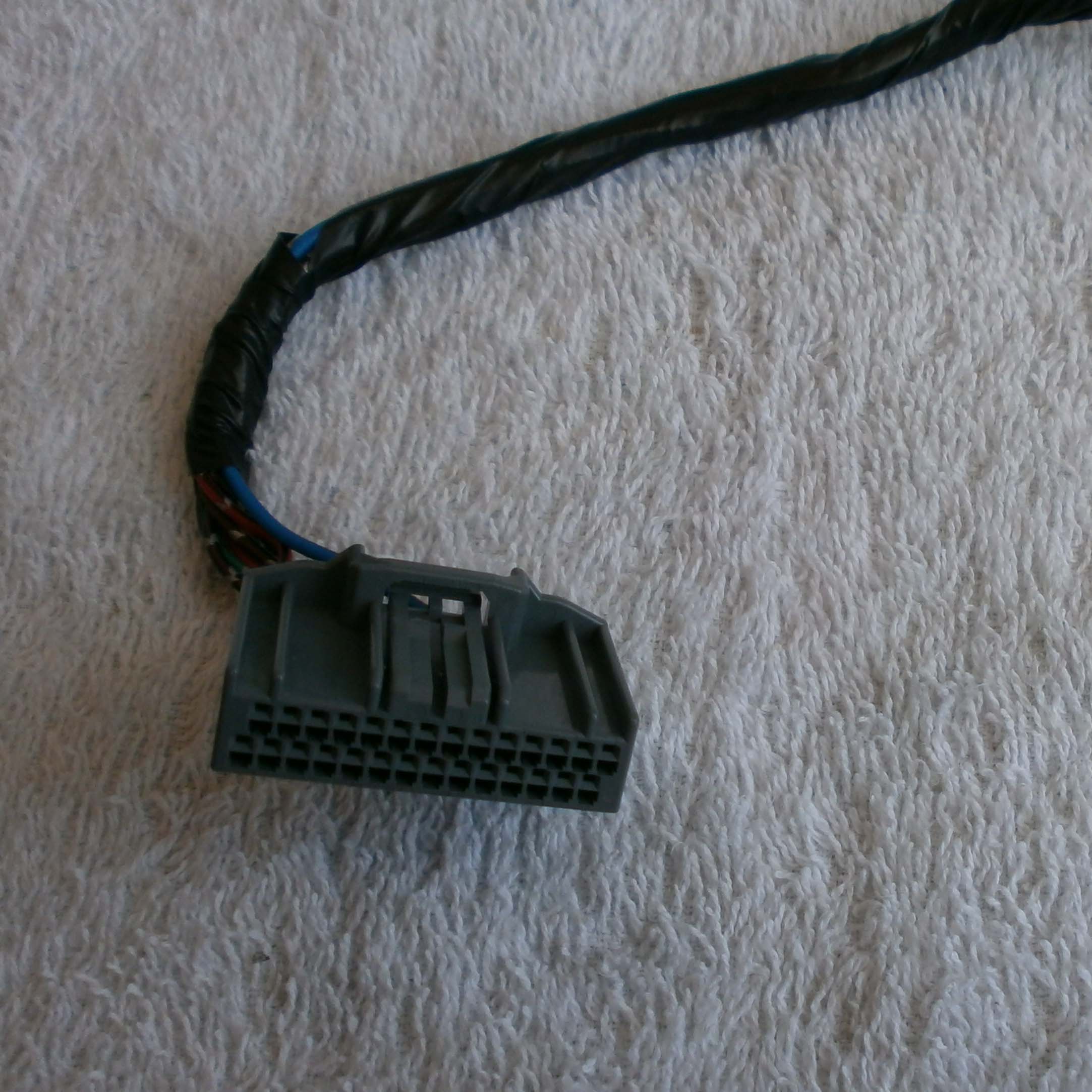

Ты в этом уверен? Разъем для подключения БК должен выглядеть как на фото (см. ниже) Он может быть подключен в MMCS (т.е. в магнитолу)

[alvo777]

Ты в этом уверен? Разъем для подключения БК должен выглядеть как на фото (см. ниже) Он может быть подключен в MMCS (т.е. в магнитолу)

да уверен! снял БК с L200, у себя снял мульмедиа систему.. разьемы мои не подходят в БК! похож разьем, но он шире(

[SNOOPER]

И не найдёшь. Так как его нет.
Подожди маленько, после нового года (уж точно) может и раньше.
Будет отчёт по установке на максималку и музыки и БК.
Музыка сейчас стоит разнесённая, вместо штатной MMSC

[Dmitry BY]

Привет всем поджероводам!
Посоветуйте как лучше поступить! Имею НМПС на гарантии. Очень охота установить БК родной 8750A361 . Вариант с двойной панелькой очень понравился, т.к. ниша остается. ГУ штатное, менять не буду, вполне устраивает. Связывался с Михаилом (mitsugrad) он сказал с панелькой и БК проблем нет + фишки кронштейны все есть и ценник адекватный. У своего Минского ОД спрашивал про установку, они смотрели на меня как на отрешенного, мол мы поставить?... не будем, не разу не занимались...
своими ручками лезть не охота...не уверен за результат. Может кто устанавливал у ОД (Москва, Питер) или кто кроме ОД может справится с этой задачей за адекватный прайс? Буду весьма признателен за инфу...СПАСИБО!!! Всем удачи на дорогах!!!

[Dmitry BY]

P.S. комплектация Ultimite

[sem_tom]

Привет всем поджероводам!
Посоветуйте как лучше поступить! Имею НМПС на гарантии. Очень охота установить БК родной 8750A361 . Вариант с двойной панелькой очень понравился, т.к. ниша остается. ГУ штатное, менять не буду, вполне устраивает. Связывался с Михаилом (mitsugrad) он сказал с панелькой и БК проблем нет + фишки кронштейны все есть и ценник адекватный. У своего Минского ОД спрашивал про установку, они смотрели на меня как на отрешенного, мол мы поставить?... не будем, не разу не занимались...
своими ручками лезть не охота...не уверен за результат. Может кто устанавливал у ОД (Москва, Питер) или кто кроме ОД может справится с этой задачей за адекватный прайс? Буду весьма признателен за инфу...СПАСИБО!!! Всем удачи на дорогах!!!

Странные они, вообще у них есть опция по установке штатной мультимедиа)
Ну а если честно, там ковыряний минимум. Единственное покалдовать придется с кронштейнами, тут кто то делал уже, смотри выше, хотя если у тебя уже стоит ГУ то еще проще.

[gavl73]

Привет всем поджероводам!
Посоветуйте как лучше поступить! Имею НМПС на гарантии. Очень охота установить БК родной 8750A361 . Вариант с двойной панелькой очень понравился, т.к. ниша остается. ГУ штатное, менять не буду, вполне устраивает. Связывался с Михаилом (mitsugrad) он сказал с панелькой и БК проблем нет + фишки кронштейны все есть и ценник адекватный. У своего Минского ОД спрашивал про установку, они смотрели на меня как на отрешенного, мол мы поставить?... не будем, не разу не занимались...
своими ручками лезть не охота...не уверен за результат. Может кто устанавливал у ОД (Москва, Питер) или кто кроме ОД может справится с этой задачей за адекватный прайс? Буду весьма признателен за инфу...СПАСИБО!!! Всем удачи на дорогах!!!

БК в Ultimate инсталировать можно 2 способами.
1. Протянуть проводку от БК к стандартным разъемам, которые задействованы в комплектации Instail, потому что в нашей комплектации проводов для БК не существует ,как класс, места в разъемах пустые.
2. Подрезаться к уже существующим проводам,благо их много с таким же назначением.

Вот отсюда http://mmc-manuals.ru/manuals/pajero_sp ... dex_M1.htm
берется вся информация
Из 80 -CONFIGURATION DIAGRAMS берутся номера разъемов и их расположение
Из 90 -CIRCUIT DIAGRAMS -RV METER берется элекросхема
основной разъем С-168 на 28 пинов нумерация пинов слева-направо если на разъем смотреть сзади
У нас используются следующие пины:
7- CAN L идет на 7 ножку С-117
9-FUEL идет на 11 ножку С-36
10-EXT TEMP идет на 11 ножку С-40
11-ACC идет на 8 ножку С-123
12-+B идет на 10 ножку С-112
13-VSS идет на 18 ножку С-123
14- GND идет на точку 6 земля обозначена черным квадратом на схеме
21-CAN H идет на 18 ножку С-117
23- GND TEMP идет на 10 ножку С-40
25-ILL идет на 34 ножку С-220
26 IG1 идет на 18 ножку С-112
Во всех этих разъемах пинов нет, если делать правильно ,то придется покупать пины- партийников не знаю.Мне по случаю достался жгут панели приборов оттуда и вытащил всю проводку. Плюс докупил датчик температуры MR 320628 и воткнул на штатное место, над правым сигналом если смотреть по полету,есть заглушенный разьем
В ответных разъемах проводка присутствует. Так что можно если нет пинов порезаться к проводке либо у этих разъемов либо в жгуте под магнитолой,там тоже проходят провода с нужной цветовой маркировкой.
