Мой Джерик

[kazanova84]

Написал про спальную полку. Все в начале темы, здесь только фото:

[Белыч]

Написал про спальную полку. Все в начале темы, здесь только фото...

Молодец!
А я в свой все так хотел сделать....
только вот продал...

[DIM Kras]

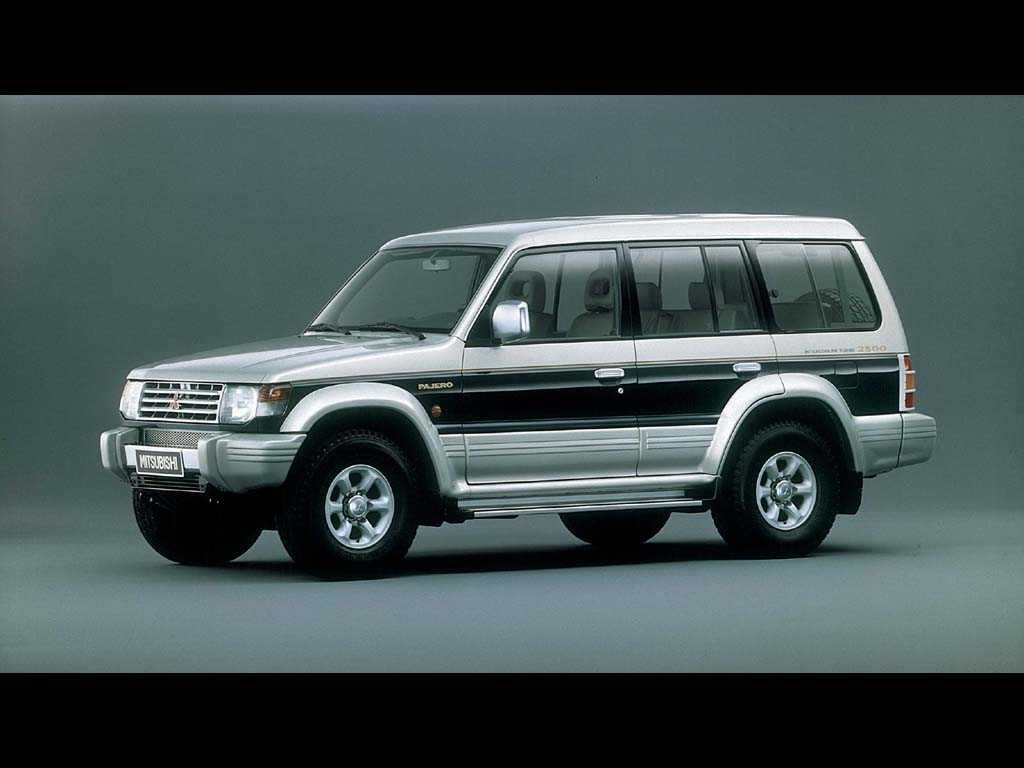

Еще на заставку картинку с Паджериком поставь какую-нить :0)
я на китайской башке как картинку ставил , ниче так смотрится..........

[kazanova84]

DIM Kras, супер! А еще есть заставки с П2? Весь инет перерыл, есть пара баянов и все. Хочу фотки для обоев с П2! Собираюсь поставить windows7 в машину, там можно сделать чтобы обои менялись время от времени

[DIM Kras]

А еще есть заставки с П2? Весь инет перерыл, есть пара баянов и все.

да ну........в новогоднии как-то сидел спецом в качестве картинки искал ,ну не много но есть .

[kazanova84]

Спасибо! Добавил в коллекцию Из представленных у меня была только №5

[kazanova84]

Я тут подумал... Эх, неправильно я тему начал писать. Надо было в начале темы добавлять все вкрадце, а в продолжении темы раскрывать, а не наоборот. Ну да ладно, теперь буду писать по-новому!

Итак, продолжение эпопеи!

Было принято решение об установке усилка, и переносе системного блока компа назад. Был приобретен маленький корпус, блок питания из него был выдран, установлен автомобильный. Все остальные внутренности тоже перекочевали, а так же добавлен LC-фильтр питания (обмотан белой изолентой)


Был опробован знакосинтезирующий LCD-дисплей 40х4. Подключил к LPT, программа использовалась LCD-smartie.


В будущем планирую выводить на него дату/время, проигрываемую песню, температуру двигателя/салона/улицы (купить датчики + контроллер), напряжение сети и всего, на что хватит фантазии.

Усилитель был выбран Blaupunkt GTA470. Отзывы по нему очень противоречивые. Я подумал, что мне, как не искушенному слушателю, его будет более чем достаточно, к тому же цена на него очень вкусная.

Тянем провода. Силовой кабель был выбран 25 квадратов - с большим запасом. Протягивался штатными местами: под крылом. Само собой предохранитель на 80А возле АКБ.



В загрушке, через которую проходят родные провода есть сосок, видимо специально для доп. оборудования. Его срезаешь и суешь туда кабель. Мой кабель заходил туда с большим трудом.
Под порогами места хватает:

Провода для камеры заднего вида пропихнул внутрь задней двери через штатную гофру (на будущее) и вывел к системному блоку, а оттуда в общий жгут сигнальных проводов.


С задней аккустикой все оказалось не так тривиально. Выбор пал на JBL (почти на дурака). Хотел DLS, но в одном магазине они были последние и с мятыми диффузорами, а в другом грили дурацкие (мне нужны были сеткой, т.к. они все-таки в багажнике стоят). Прикрутил на штатные места


Сразу стало понятно, что штатные грили тут не поставишь, а для JBL-евских надо пилить обшивку. Самая засада в том, что динамик очень низко, и гриль не лежит в плоскости обшивки, поэтому пришлось вот так по колхозному обкарнать


Такой вид мне совершенно не нравился, надо будет облагородить как то...

Комп с усилком должен устанавливаться за задние сиденья. Багажная полка, которая расчитывалась как быстросъемная, оказалась тут как нельзя кстати и видимо совсем перестанет быть съемной (по крайней мере быстро). На фото спально-багажная полка и полка для усилка.



Полка в процессе строительства:



Примеряем полку, подводим провода. Силовые и аккустические провода прошли под обшивкой заднего левого крыла. Жгут проводов от торпеды на комп уже не помещался в пороги. Там было: 4USB-удлинителя, LPT-кабель, VGA, камера, и провода питания монитора. Пришлось немного порезать ковер эх, не люблю я этого, но в данном случае мера была вынужденной.


В этой... блин, не могу подобрать название... кароче в этой черной здоровой фигне, на которую прикручиваются задние сиденья, в ней пришлось пропилить дыру под жгут проводов


Устанавливаем системник, подключаем провода, примеряем крышки


Колонки были немного облагорожены.

Ничего лучше, чем оклеить вокруг ковролином, в голову не пришло... Самому не очень нравится, но не знаю, как еще можно сделать.

Поскольку полка выше колонок, пришлось ее немного выпилить.


Ну и финальный вид.


Заместо головы у меня пока вот это


Здесь планирую разместить LCD-дисплей, о котором говорил вначале сообщения, возможно DVD-RW привод, может еще мини-клавиатуру... Пока все в разработке.

Сейчас управление происходит через сенсорный монитор. Громкость регулируется там же. Не очень удобно. Планирую прикрутить нарульный пульт (уже куплен и опробован), нужно только плату развести для ардуины. Кто не знает, это такой контроллер универсальный, который собственно и будет мерить температуры всякие, напряжения и слать это дело в комп, но это уже другая история, об этом напишу когда будут результаты.

Настраивал все на слух. Всякие программные улучшайзеры звука совершенно ничего не улучшали и даже наоборот. Связка VAC + AudioMulch (позволяет подключать к выводу звука любые VST-плагины) запердела и захрипела. Говорят есть такая проблема у VAC на Windows7 (пока не решена). Поэтому я выключил все эффекты и эквалайзеры на компе. Тембры на усилке не регулируются, только срез частот и граница среза. Покрути и пощелкав ручки пришел к выводу, что лучше всего звук когда все в линию. Вначале я наивно полагал, что задние динамики могут заменить саб, но когда пустил на них одни низы с отрезанным верхом, они просто замолчали Ниже 50Гц они не играют, чуда не произошло. Убрал все срезы и на задние добавил немного бас-буста. Потом на слух немного подкрутил программным эквалайзером. В принципе звуком доволен, но как я его не отстраивал, все равно лучше всего это дело звучит, когда сидишь посередине на заднем сидении. Настройщик из меня фиговый, надо будет почитать профильную литературу, уши вроди как музыкальные, знаю чего хочу услышать, но не знаю, как этого добиться. Будем искать

[Белыч]

ВАХ!!!! Молодец!!!

[Boroda74]

Очень не дурно у тебя все получилось, практическое применение самого заинтересовало.
Слежу за темой!!!

З.Ы. Удачи!

[kazanova84]

Спасибо!

Звук отстроил Правда до профильной литературы так и не добрался , просто крутил все на слух В драйверах звуковухи поставил эквалайзер в линию, отрегулировал чуйки фронта и тыла, докрутил немного низа басс-бустом на тыле (они мне как бы саб заменяют) и немного подкорректировал эквалайзер (многа верха в этих DLS-ах). Настраивал под блюз и рок . Звуком доволен Вокал посередине, инструменты все читаются, не размазываются, все как бы перед тобой, а бас-гитара ощущается затылком

[Boroda74]

Спасибо!

Звук отстроил Правда до профильной литературы так и не добрался , просто крутил все на слух В драйверах звуковухи поставил эквалайзер в линию, отрегулировал чуйки фронта и тыла, докрутил немного низа басс-бустом на тыле (они мне как бы саб заменяют) и немного подкорректировал эквалайзер (многа верха в этих DLS-ах). Настраивал под блюз и рок . Звуком доволен Вокал посередине, инструменты все читаются, не размазываются, все как бы перед тобой, а бас-гитара ощущается затылком

У тебя есть наброски того что будет в замен майфуну?

[tank2005]

АХРЕНЕТЬ. ВОТ ЭТО ЗАМУТ. КРАСВЧЕГ. СЛОВ НЕТ.

[kazanova84]

АХРЕНЕТЬ. ВОТ ЭТО ЗАМУТ. КРАСВЧЕГ. СЛОВ НЕТ.

Пасиб))

У тебя есть наброски того что будет в замен майфуну?

Пока только в голове. Хочу воткнуть вот этот дисплейчик:
. На него вывести: проигрываемую песню; температуру салона, улицы и движка (датчики уже купил, программу для контроллера написал - работает); дату/время; загрузку проца; напряжение АКБ. Ниже расположить DVD-RW привод (через USB), несколько USB-портов (для флешки или еще чего). Выдвижную мини-клавиатуру скорее всего не буду делать, т.к. всем устраивает экранная Hotkey Virtual Keyboard. А больше вроде и не нужно ничего

[Boroda74]

АХРЕНЕТЬ. ВОТ ЭТО ЗАМУТ. КРАСВЧЕГ. СЛОВ НЕТ.

Пасиб))

У тебя есть наброски того что будет в замен майфуну?

Пока только в голове. Хочу воткнуть вот этот дисплейчик:
. На него вывести: проигрываемую песню; температуру салона, улицы и движка (датчики уже купил, программу для контроллера написал - работает); дату/время; загрузку проца; напряжение АКБ. Ниже расположить DVD-RW привод (через USB), несколько USB-портов (для флешки или еще чего). Выдвижную мини-клавиатуру скорее всего не буду делать, т.к. всем устраивает экранная Hotkey Virtual Keyboard. А больше вроде и не нужно ничего

DVD-RW привод - прыгать на кочках не будит?
Когда все начнешь собирать?

[Карбафос]

Был у меня в Сурфе родной ченьджер.. Диски скакали. С тех пор, тока флешка в машине. А у Пыжа подвеска пожесче..

[Boroda74]

kazanova84
Предложение тебе для размышления....
Тот маленький экранчик который ты хочешь замутить в замен майфуна при ярком свете солонца будит бликовать, поэтому вот те сыла http://jeep.avtograd.ru/Grand_Cherokee/ ... /index.htm изучай, насчет, где взять такой экранчик? Непроблемма.

[kazanova84]

Boroda74,
сомневаюсь, что монохромный ЖК-дисплей с подсветкой будет сильно бликовать на солнце. На многих магнитолах стоят подобные, и не только на магнитолах. Конечно, люминисцентный, типа этого: http://img185.imageshack.us/img185/1586/vfdtoolsb7.jpg было бы лучше, но цены на них не гуманные ни разу, да и размера 40х4 нету.

По ссылке на чироки - там другой принцип изначально: все датчики подключаются к дисплею. У меня все датчики подключаются к компу, а на дисплей можно выводить любую информацию, доступную в компе. По сути, ту же инфу можно выводить и на основной дисплей. А этот дополнительный, он "до кучи", ну и просто интересно подключить эту штуковину к компу

Насчет сидюка... Скакать наверняка будет, но будет ли заикаться музыка - это скорее зависит от программы-проигрывателя, как он будет кешировать читаемую инфу. А вообще, я как бы не собираюсь диски на ходу слушать. Сидюк - чтобы при необходимости можно было скинуть инфу с диска в комп минуя флешку.

[Boroda74]

Boroda74,
сомневаюсь, что монохромный ЖК-дисплей с подсветкой будет сильно бликовать на солнце. На многих магнитолах стоят подобные, и не только на магнитолах. Конечно, люминисцентный, типа этого: http://img185.imageshack.us/img185/1586/vfdtoolsb7.jpg было бы лучше, но цены на них не гуманные ни разу, да и размера 40х4 нету.

По ссылке на чироки - там другой принцип изначально: все датчики подключаются к дисплею. У меня все датчики подключаются к компу, а на дисплей можно выводить любую информацию, доступную в компе. По сути, ту же инфу можно выводить и на основной дисплей. А этот дополнительный, он "до кучи", ну и просто интересно подключить эту штуковину к компу

Насчет сидюка... Скакать наверняка будет, но будет ли заикаться музыка - это скорее зависит от программы-проигрывателя, как он будет кешировать читаемую инфу. А вообще, я как бы не собираюсь диски на ходу слушать. Сидюк - чтобы при необходимости можно было скинуть инфу с диска в комп минуя флешку.

Интерес у тебя однозначно здоровый, удачи тебе в твоем проекте!!!
Комп заместо майфуна это тема, со временем замучу что не будь подобное, ну и за консультацией если чё то к тебе!!!

P.S. Продолжаю следить за темой!

[mitya2.5]

kazanova84 а под задние колонки изготовь подиумы из фанеры и соответственно обтяни чем нить

[kazanova84]

В выходные нашел время заняться машиной

Плотно уложил кишки проводов, подключил еще один хаб:


Веб-камера для регистратора пока расположилась так:

В идеале, конечно бы ее на зеркало прилепить, но слишком далеко тянуть провода.

Дисплей подключил. Показывает загрузку проца, заполненность дисков, инфу из проигрывателя. Программа LCD-smartie умеет отображать дофига всяких данных, можно завести несколько страниц, которые будут переключаться по заданному интервалу времени. Я сделал один экран - мне так удобнее, и все что мне надо видеть - всегда на экране. Температурные датчики и вольтметр пока не подключал, планирую.


Общий вид:


Сидюк решил не подключать, прикинул, что он мне нафик не нужен. Свободный отсек опять занял стоявший тут ранее ящик под всякую мелочевку.

А еще подключил нарульный пульт от пионера. Пульт умеет регулировать громкость, запускать/останавливать/листать песни в плеере, менять масштаб в текущей программе навигации (я использую одновременно ози, гармин и сас-планету), переключать задачи. Очень удобно!
