Подключение камеры заднего вида к зеркалу с монитором.

[Ajaxx77]

Сегодня тоже заказал это зеркало в Рольф (Рязань) код. 7630А057 за 3240р.
Обещают на этой неделе доставить.
Оригинальную камеру пытались "впарить" за 16000, когда отказался менеджер начал торговаться и снизил до 9000. (не купил)
Попутно всячески отговаривали от родного зеркала и пытались продать ту же хрень что стояла у меня раньше (еще одно зеркало надеть на родное).
P.S. Сложилось впечатление, что не у официального диллера, а на базаре...

[Крис Барнс мл.]

Если кому поможет. Рольф-Восток 3600 рублей, 2 дня.

[evgengord]

Если кому поможет. Рольф-Восток 3600 рублей, 2 дня.

Это цена зеркала?

А какой общий бюджет зеркало + камера + установка?

[Ajaxx77]

Зеркало - 3240р. код: 7630A057
Камера - 9000р. (меньше пока не нашел) код: 8781A015
Кабели для подключения... вот с этим вопрос, на Pajero 4 3,8 2007 года стоит зеркало без монитора и разъем к нему другой.
Насколько знаю есть два типа подключения питания на зеркало: от мультимидийной системы (та что с экраном) и если ее нет напрямую.
Сигнал на включение монитора зеркала идет с разъема у коробки (при включениии R).

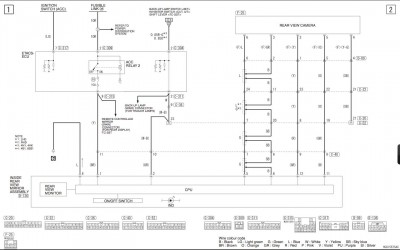

Если верить схемам, то от камеры до зеркала идет не один выделенный кабель, а несколько жгутов через которые передается сигнал от камеры (питание 6В на камеру идет от зеркала), каждый из них стоит примерно по 2500 (коды этих жгутов пока не нашел).
Можно и не менять кабели а использовать старый кабель от той китайчатины, что ставили официалы в 2007 году, там как раз кабель похоже через весь потолок идет прямиком к пятой двери и соответственно на камеру. Питание на монитор взять с родного кабеля зеркала.
Как будет возможность съезжу на сервис к электрику.

[Крис Барнс мл.]

Зеркало - 3240р. код: 7630A057
Камера - 9000р. (меньше пока не нашел) код: 8781A015
Кабели для подключения... вот с этим вопрос, на Pajero 4 3,8 2007 года стоит зеркало без монитора и разъем к нему другой.
Насколько знаю есть два типа подключения питания на зеркало: от мультимидийной системы (та что с экраном) и если ее нет напрямую.
Сигнал на включение монитора зеркала идет с разъема у коробки (при включениии R).
Если верить схемам, то от камеры до зеркала идет не один выделенный кабель, а несколько жгутов через которые передается сигнал от камеры (питание 6В на камеру идет от зеркала), каждый из них стоит примерно по 2500 (коды этих жгутов пока не нашел).
Можно и не менять кабели а использовать старый кабель от той китайчатины, что ставили официалы в 2007 году, там как раз кабель похоже через весь потолок идет прямиком к пятой двери и соответственно на камеру. Питание на монитор взять с родного кабеля зеркала.
Как будет возможность съезжу на сервис к электрику.

Я правильно понимаю, что камеру за 2500, продающуюся повсеместно в интернете для нашего паджерика скоммутировать с данным зеркалом нельзя? Необходима особая камера?

[Ajaxx77]

Камеру можно подцепить любую с форматом сигнала NTSC.
Отличие только в питании камеры, штатная питается напряжением 6,6В, а те что продаются в магазинах напряжением 12В, если ставить не родную то можно ее запитать от задних фонарей.

[Крис Барнс мл.]

Камеру можно подцепить любую с форматом сигнала NTSC.
Отличие только в питании камеры, штатная питается напряжением 6,6В, а те что продаются в магазинах напряжением 12В, если ставить не родную то можно ее запитать от задних фонарей.

Да, спасибо. Зачем тогда было в таком случае приобретать более дорогое оборудование, ценой более чем в 3 раза

[Denko]

Поставил себе зеркало заднего вида с монитором и камеру. Изначально было 7630A021.
Много полезной информации можно посмотреть у соседей на форуме Mitsubishi ASX (ссылка: http://www.mitsubishi-asx.net/forum/vie ... sc&start=0 для просмотра картинок требуется регистрация).
Себе поставил следующее:
1. Зеркало с монитором:

2. Камера заднего вида (напряжение питания 12В, выход у любой подключаемой камеры должен быть NTSC), сайт производителя - http://www.velas.ru.
Кому интересно, вот страница камеры - http://www.velas.ru/kamery-zadnego-vida ... vki/mi-01/

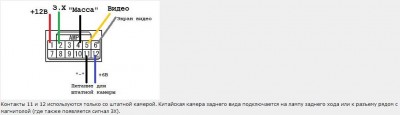

3. Схема зеркала и распиновка разъема (подать +12В на задний ход ЗХ и камеру у нас можно со штатного электрохромного зеркала (легко определите тестером при включении машины и ЗХ), а можно помучить пороги и обшивку багажника с правой стороны).

4. В комплекте с камерой идет кабель, длины которого более чем достаточно для установки. Кабель проложили под обшивкой потолка с правой стороны. Самая большая проблема это поиск разъема под пины зеркала для качественной и схожей с оригиналом установки.

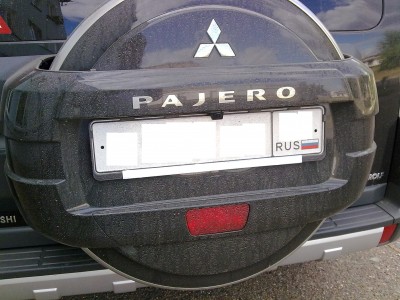

5. То что получилось после установки:
Вид сзади:

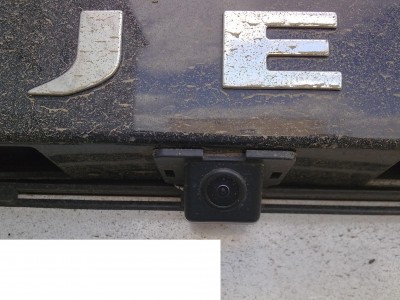

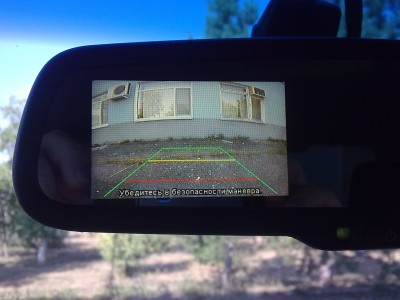

Само зеркало (камера с разметкой):

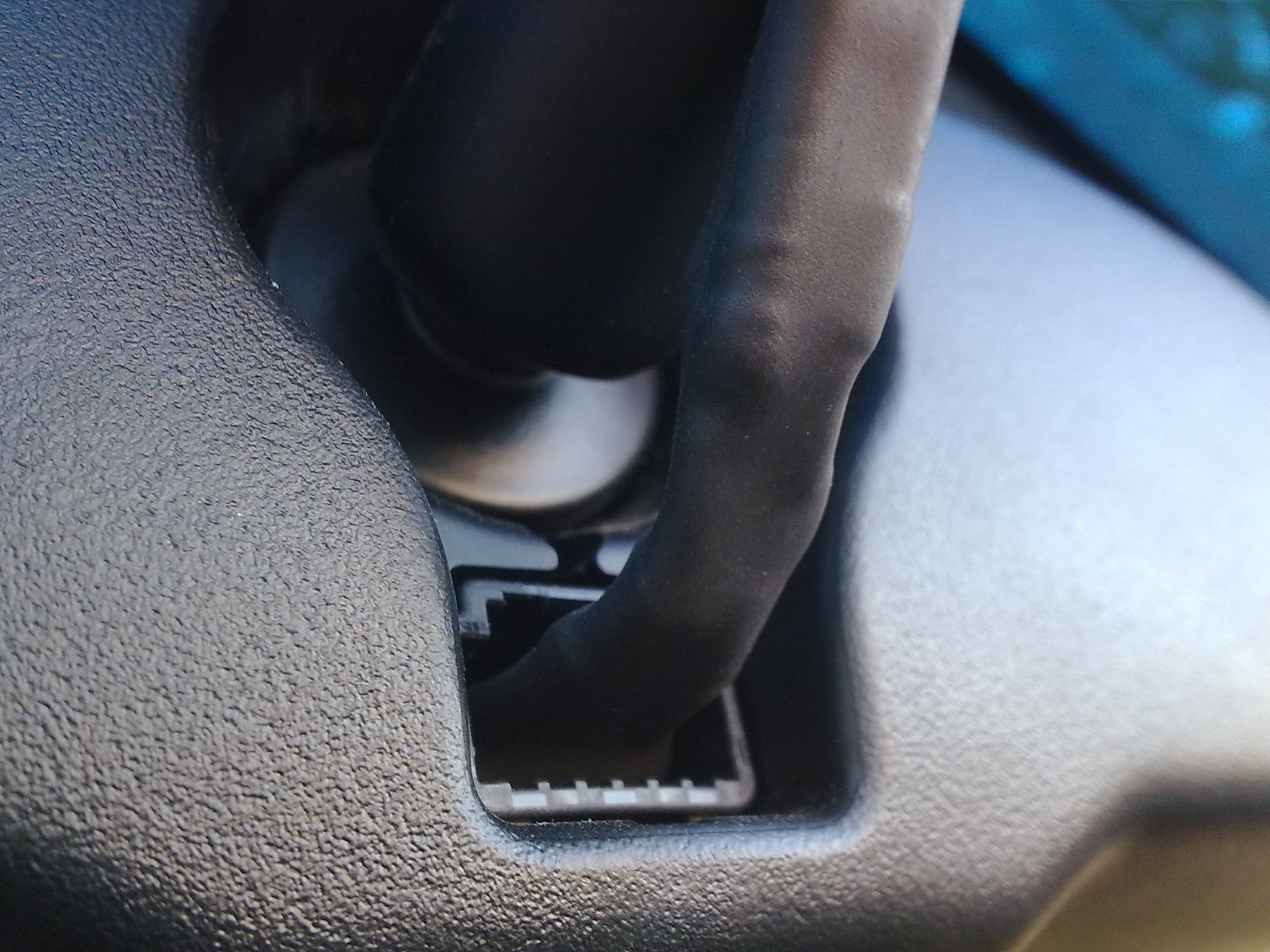

Так выглядит подключение к зеркалу

Для изменения языка надписи следует при включенном зеркале (горит зеленый светодиод) нажать и удерживать кнопку включения зеркала, через 5-7 секунд зеркало начнет моргать этим же светодиодом, но другим цветом, и нажатием кнопки можно выбрать нужный язык, выбрали, отпускаем и все готово.

Все работает. Сейчас в поисках штекера для зеркала (хочется чтоб все как у оригинального выглядело).

Цена вопроса: зеркало - 3700 р., камера около 2000 р., работа у инсталяторов 3000 р., итого менее 9000 рублей.

[Denko]

Если кому интересно, то вот вид зеркала с монитором 7630A057 изнутри:

[Lebed]

...Сейчас в поисках штекера для зеркала...

Вечер добрый!
Город в профиле укажите- проще будет искать.

[evgengord]

Denko на фото не понятно - задний бампер в поле зрения камеры попадает?

[Denko]

Нет, заднего бампера на мониторе не видно. Причем надо быть аккуратным с объектами сзади. В зависимости от высоты препятствия расстояние по рискам камеры существенно изменяется. Хотя после непродолжительных тренировок быстро понимаешь ориентировочное оставшееся расстояние сзади. При высоте объекта сзади около 1 метра, подъезжая к нему задним ходом по желтую линию разметки, расстояние между машиной и объектом остается около 20-30 см (сильно зависит от размеров объектов сзади). Еще раз повторюсь, надо быть аккуратным с объектами сзади, особенно в первое время.
Красная линия разметки практически соответствует нижнему краю калитки запасного колеса.

[victorbel]

тоже заморочился с установкой зеркала и камеры заднего вида, но хочу прикупить штатную проводку, в связи с этим вопрос: чисто случайно, кто-нибудь код проводки знает?

[РВА]

Denko, спасибо за подробный отчет.
А камеру где брали?

[Denko]

У себя в Оренбурге брал вот здесь, не реклама - http://orencobra.ru
Еще попадалась пара других камер у установщиков музыки и сигнализаций.

По поводу штатной проводки, номер знает официальный дилер. Менеджеру для поиска нужен VIN номер нового Pajero IV. Мне эти номера заполучить не удалось. Да и не очень надо уже. Может у кого-то из форумчан и получится общение со своим дилером.

[Ajaxx77]

Официальный диллер так и не смог определить коды кабелей (имея на руках вин от нового Pajero).
Купил не родную камеру с ней в комплекте есть кабель видеосигнала, но даже при условии наличия схемы подключения, проводов, разъемов от компьютера (для стыковки с родным зеркалом) и т.д. электрик у диллера послал меня куда подальше, аргументируя тем что разбираться куда чего подключать ему нафиг не надо...
Договорился с электриком в автоимпорте, если все получить напишу подробнее с фото.

[Svetliy]

С нетерпением ждем! И если есть мнения про не оригинальные камеры, то излагайте пожалуйста, с указанием модели. Лично я сейчас на стадии выбора камеры и места монтажа (зеркальце уже приехало).

[Teddybearr]

С нетерпением ждем! И если есть мнения про не оригинальные камеры, то излагайте пожалуйста, с указанием модели. Лично я сейчас на стадии выбора камеры и места монтажа (зеркальце уже приехало).

Сделай как в оригинале

[Lebed]

С нетерпением ждем! И если есть мнения про не оригинальные камеры, то излагайте пожалуйста, с указанием модели. Лично я сейчас на стадии выбора камеры и места монтажа (зеркальце уже приехало).

Сделай как в оригинале

Антон!
Ты не учёл минимум пару нюансов. Показатели по минимальной освещённости- форма и габариты камеры- загрязнение камеры и очистка не методом "вытирание пальцем".

[Svetliy]

С нетерпением ждем! И если есть мнения про не оригинальные камеры, то излагайте пожалуйста, с указанием модели. Лично я сейчас на стадии выбора камеры и места монтажа (зеркальце уже приехало).

Сделай как в оригинале

Это запасной вариант, его всегда применить можно. Но ввиду неадекватной разнице в цене оригинальной камеры и аналогов, считаю верным для начала, рассмотреть все плюсы и минусы. Тем более "не горит" - родной парктроник прекрасно работает.
