Схема установки биксенона MTF в Паджеро 2

[SNOOPER]

! потму что на розжиг идёт два провода, чёрный и синий. на них постоянно должно быть напряжение.

Наконец хоть умные мысли стали проскакивать.
Попробую ещё раз последний.
Имеем два провода с блока розжига, синий и чёрный.
Синий подключаем к проводу на котором при включении фар появляется плюс, который не пропадает при переключении режимов.
Черный подключаем к массе автомобиля в любом удобном месте.

Задача по постоянной подаче напряжения на блок розжига выполнена.

Далие подключаем шторку дальнего света.
Красный провод к постоянному плюсу, туда же где и подключен блок розжига.
Черный провод к проводу на котором при включении дальнего появляется масса.

Разъёмы, диоды и прочию лобуду от ксенона отрезаем и выкидываем. При подключении они не используются за ненадобностью.

Если уж после этого не подключите, то вы безнадёжны

Саня, ты не прав!

В какой части?
Что безнадёжны?
Так оно давно напрашивается, очень сложно подобрать нормальные слова к таким "монтёрам".
Ну а если по поводу подключения, то я бы рекомендовал сначала сильно подготовится чтоб так утверждать.

[SNOOPER]

Ксенона

На самом деле ксенон какбэ сделан логично... Но вот наши фары... Что говорить, сегодня поставил, на стене с расстояния 1.5 метра разница вроде муйня... Но когда выехал на улицу.... Небо и земля. Несмотря на то, что у меня уже стояли рестайловые фары и 100ватные галогеновые лампы за 1 тру..

Как раз фары здесь подключены очень даже правильно.

[Daddy]

Саня, ты не прав!

В какой части?
Что безнадёжны?
Так оно давно напрашивается, очень сложно подобрать нормальные слова к таким "монтёрам".
Ну а если по поводу подключения, то я бы рекомендовал сначала сильно подготовится чтоб так утверждать.

По поводу. Подготовился и подключил. Просто лениво сейчас схему рисовать. Завтра скину, если что, поправишь меня.

[bkmz123]

А при установке доп реле, если уж не получается без него, я б поставил предохранитель, ну так на всякий.

[Daddy]

А при установке доп реле, если уж не получается без него, я б поставил предохранитель, ну так на всякий.

У меня и так в комплекте 2 преда на каждую лампу.

[SNOOPER]

По поводу. Подготовился и подключил. Просто лениво сейчас схему рисовать. Завтра скину, если что, поправишь меня.

Я не утверждаю что подключить невозможно.
Я говорю что подключается БЕЗ использования каких либо дополнительных "приспособлений".
Тем самым из двух схем, моя болие отказоустойчива, как не крути

[Daddy]

Черный провод к проводу на котором при включении дальнего появляется масса.

Вот это что значит? На черном у нас должна быть постоянная масса! При вкл дальнего масса перепрыгивает с черного на белый! А при использовании ксенона, нам надо чтобы на белом появился плюс! Или у меня неправильный ксенон?

[bkmz123]

Речь про черный провод шторки, его надо подключить на контакт на котором появляется масса при переключении на дальний

[Daddy]

Речь про черный провод шторки

На шторку приходит плюс, который был минусом до реле. При включении дальнего появляется минус и как без реле переделать его в плюс я не знаю!

[bkmz123]

Нужно красный провод шторки соединить с синим проводом, ну а черный как написано выше. Нужно колодку перекроить немного.

[SNOOPER]

Нужно красный провод шторки соединить с синим проводом, ну а черный как написано выше. Нужно колодку перекроить немного.

А вот это наверное "высший пилотаж"..............

[Daddy]

Нужно красный провод шторки соединить с синим проводом, ну а черный как написано выше. Нужно колодку перекроить немного.

А вот это наверное "высший пилотаж"..............

У мну такое очучение, што мы не ферштейн друг друга... У мну на ксеноне была колодка которая цепляется к штатному свету. Но по умолчанию не работает. я от нее плясал и больше никаких проводов в цепи комплекта ксенона не менял..

[Daddy]

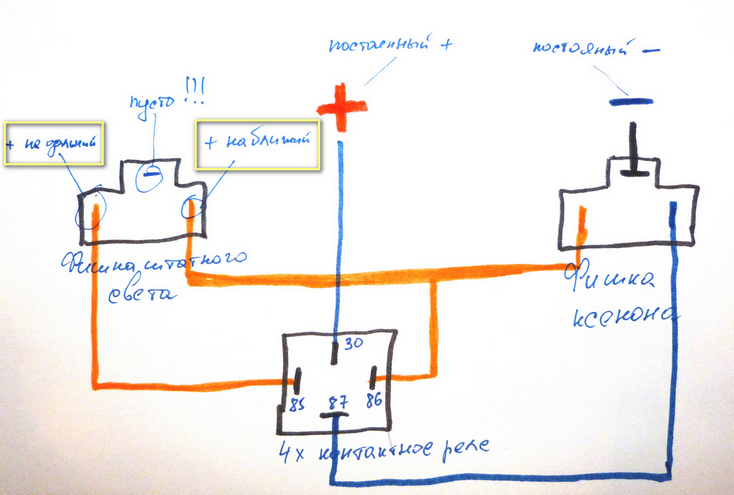

Вот! Нарисовал! Сорри за качество -рисую хреново! Белый маркер не нашел , поэтому нарисовал белый провод оранжевым

Фото крупное - чтоб наверняка!

[Sanche29rus]

ну да наверняка))))) зачем постоянный плюс взял с акума а не с фишки штатного света?
две релюхи ставил? на каждую фару? Преды на сколько воткнул?

[Daddy]

ну да наверняка))))) зачем постоянный плюс взял с акума а не с фишки штатного света?
две релюхи ставил? на каждую фару? Преды на сколько воткнул?

На фишке нет постоянного плюса. Есть только приходящий при включении света. Но в принципе разницы нет.
Одну релюха, т.к. весь комплект подключается к одной штатной фишке.
Преды стояли в комплекте на 15. Их и оставил.

[Sanche29rus]

ясна, у меня есть ещё два варианта установки без реле, сейчас скатаюсь гляну что выйдет. Не получится буду ставить реле. Думаю одного хватит т.к. схема вроде как последовательная.

[homa70]

Вот! Нарисовал! Сорри за качество -рисую хреново! Белый маркер не нашел , поэтому нарисовал белый провод оранжевым

Фото крупное - чтоб наверняка!

НЕТУ НА ПАДЖЕРЕ 2 ПЛЮСА БЛИЖНЕГО И ДАЛЬНЕГО- ТАМ УПРАВЛЕНИЕ МИНУСОМ! Один плюс постоянный и два минуса включения дальнего и ближнего.

[Daddy]

Вот! Нарисовал! Сорри за качество -рисую хреново! Белый маркер не нашел , поэтому нарисовал белый провод оранжевым
Фото крупное - чтоб наверняка!

НЕТУ НА ПАДЖЕРЕ 2 ПЛЮСА БЛИЖНЕГО И ДАЛЬНЕГО- ТАМ УПРАВЛЕНИЕ МИНУСОМ! Один плюс постоянный и два минуса включения дальнего и ближнего.

Конечно нету! Вот реле и превращает минус на дальнем в плюс. Я ж выше писал.

[homa70]

Конечно нету! Вот реле и превращает минус на дальнем в плюс. Я ж выше писал.

А это тогда как понимать?

точечный рисунок.BMP (1.04 МБ) 934 просмотра

[Daddy]

Конечно нету! Вот реле и превращает минус на дальнем в плюс. Я ж выше писал.

А это тогда как понимать?

В принципе, ты прав. Я имел ввиду, что именно оттуда приходит плюс на дальний. Но так как этот плюс становится плюсом только после реле, то надо было так и указать на схеме. Т.е. с фишки до реле минус, а с реле на фишку ксенона - плюс.
