Сделай фотку самого транзистора, вернее надпись на нём, чтоб читаема была...serg071 писал(а): Сегодня вечером сделаю.

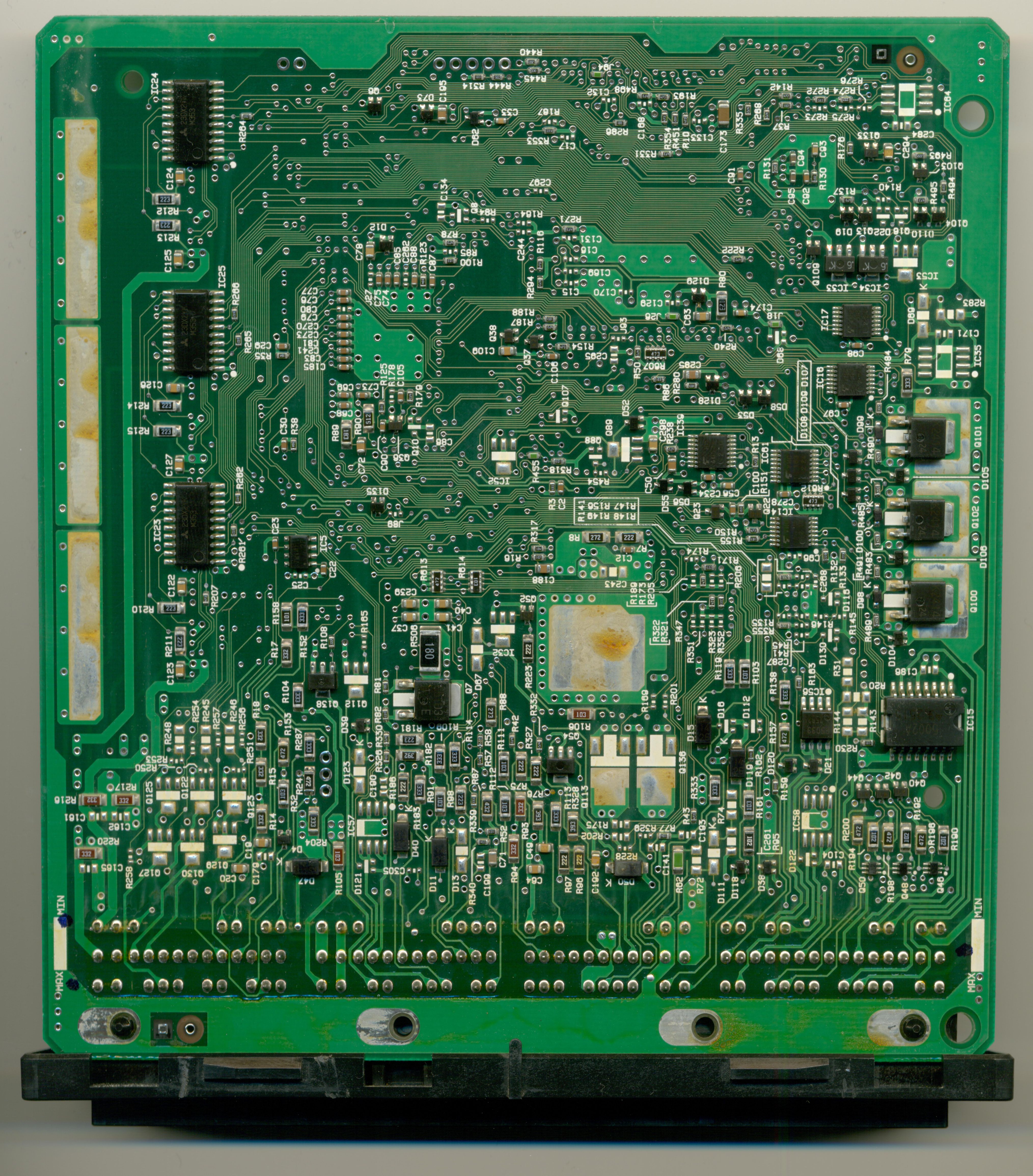

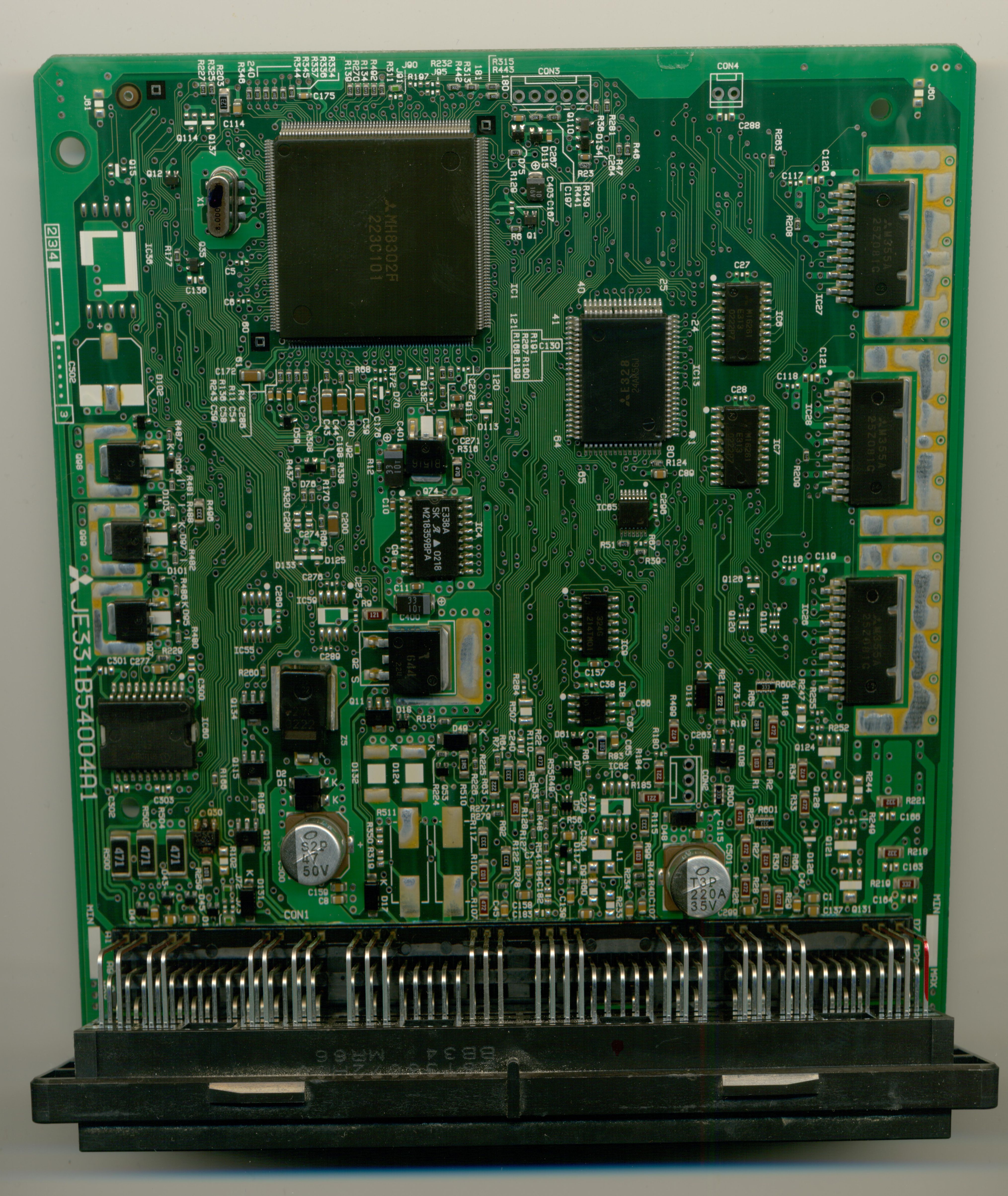

Если бы была читаема надпись на транзисторе, то вопросов бы и не возникло. На плате транзистор обозначен как Q30. На изображении ECU 021 - левый нижний угол, примерно на уровне конденсатора. Рядом расположены ещё три похожих транзистора, но и они без опознавательных знаков.dvm99 писал(а):Сделай фотку самого транзистора, вернее надпись на нём, чтоб читаема была...serg071 писал(а): Сегодня вечером сделаю.

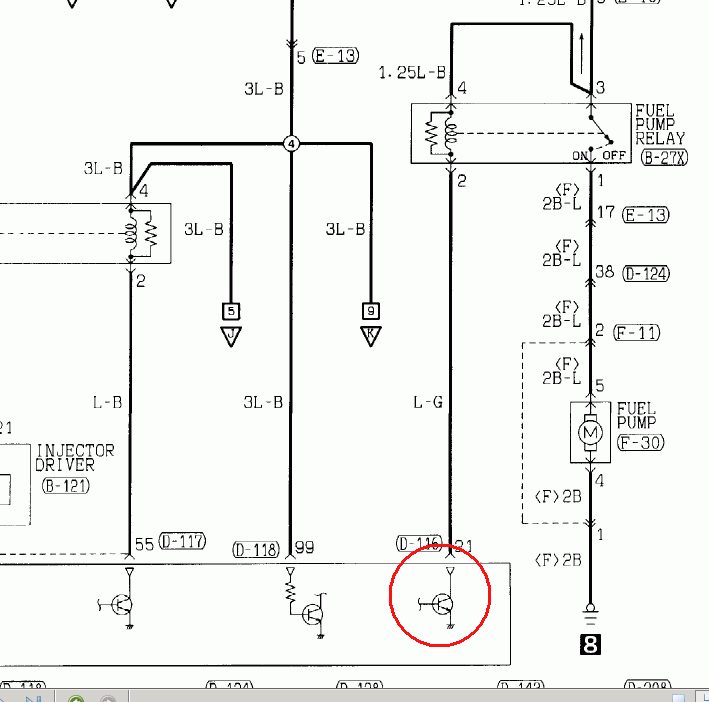

Очень походит...vdpr писал(а):Q30 и похож на транзистор для включения реле бензонасоса, его средняя нога, предполагаю что сток, идет на 21 ногу блока, то и есть реле бензонасоса.
КТ972 или на худой конец КТ815, КТ817vdpr писал(а): Аналог подберем.

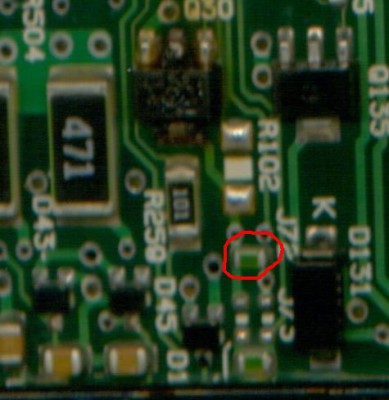

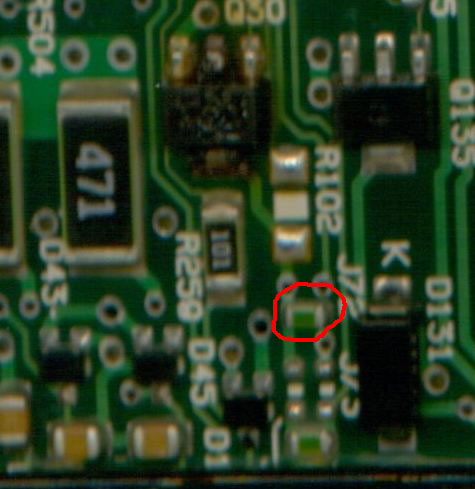

Ну вот есть волшебная деталь на плате, видимо расчет что она будет защищать, обвел кружочкомdvm99 писал(а): Странно, что цепь никак не защищена...
Ну вот надо выяснить, какой номинал резистора, тогда станет более ясно биполярник или полевой транзистор.dvm99 писал(а): КТ972 или на худой конец КТ815, КТ817
Спасибо огромное за помощь!!!vdpr писал(а):Q30 и похож на транзистор для включения реле бензонасоса, его средняя нога, предполагаю что сток, идет на 21 ногу блока, то и есть реле бензонасоса.

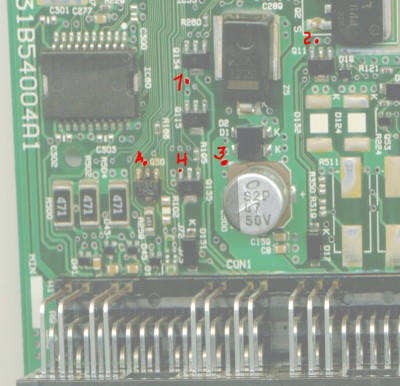

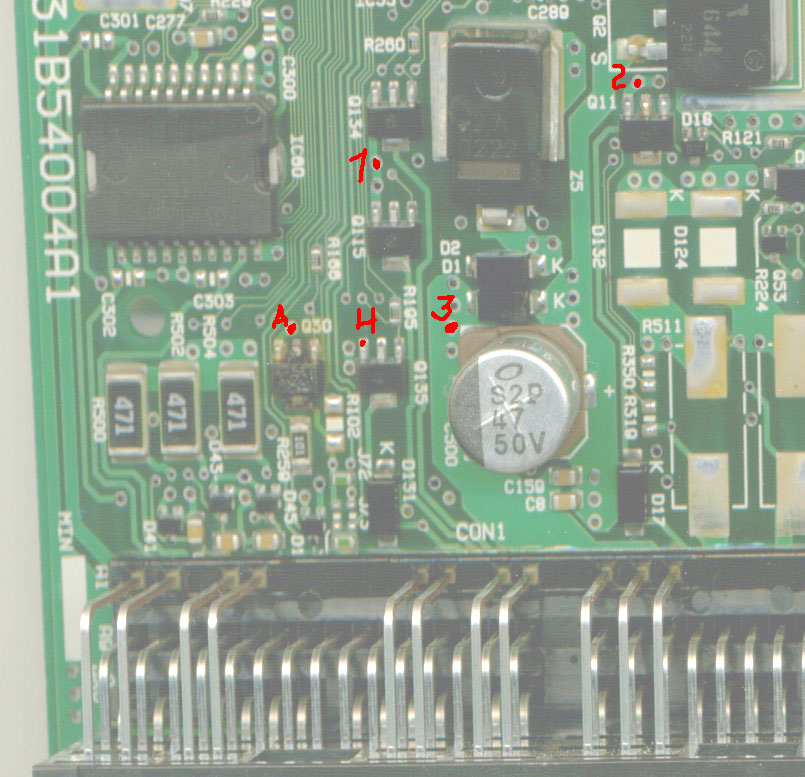

Надо уточнить прозваниваются ли контакт A на плате обозначенные на рисунке ниже с контактами 1,2,3,4 и выводами 42 и 48 блока?
Если прозваниваются то это контакт минус АКБ ну и кузов авто. Если так, то это N-канальный MOSFET транзистор вольт на 30-50 и ток в ампер-другой. Аналог подберем.
И в таком случае все таки поищи надписи на Q134, Q135, Q115, Q11, под разным углом зрения, под разным углом освещения, под лаком часто плохо видно.

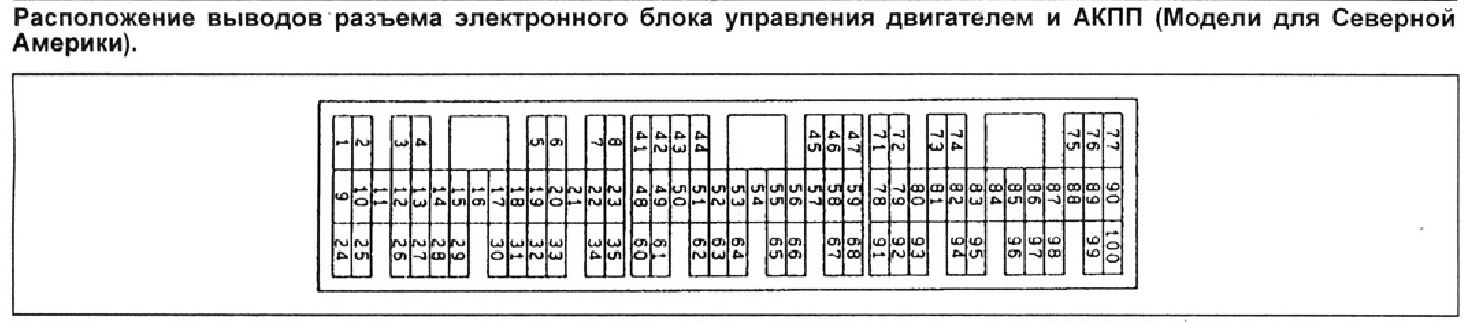

Номера ног:serg071 писал(а):На 42 и 48 ноги не звонил - не знаю как их правильно посчитать.
Очень похоже, что на R166 написано 222, со степенью достоверности - процентов в 80. Тогда это 2,2кОм, соответственно это биполярный транзистор (что бы замерить номинал резистора, надо выпаять сперва транзистор, чтобы не влиял).serg071 писал(а): Очень похоже, что на R166 написано 222, со степенью достоверности - процентов в 80.
Но если 972 впаивать, то нужно ж будет ему где то радиатор пристроить?vdpr писал(а):Тогда это 2,2кОм, соответственно это биполярный транзистор (что бы замерить номинал резистора, надо выпаять сперва транзистор, чтобы не влиял).serg071 писал(а): Очень похоже, что на R166 написано 222, со степенью достоверности - процентов в 80.
Замена, и что бы и корпус подошел и по характеристикам
http://www.compel.ru/FLGaYF/SDKn/
Чем выше в этом списке - тем предпочтительнее. Можно поискать-обзвонить радиомагазины.
А так, чтобы ездить и по быстрому найти, как и писали выше - впаять КТ972 или на худой конец кт814а,б,в.

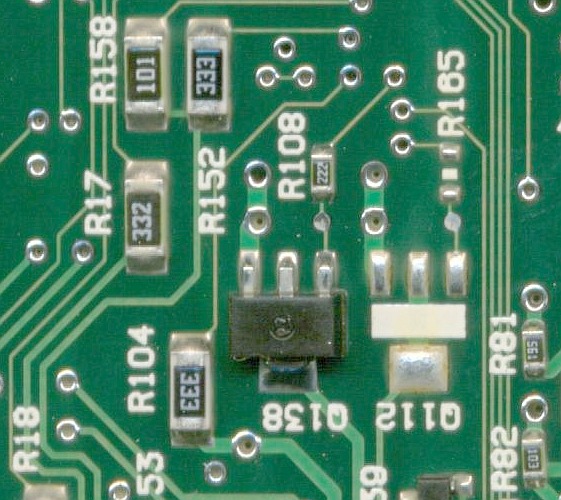

Распиновка Q30 на плате слева направо как на скане в верхнем ряду корпуса - эмитер, коллектор, база и в нижнем ряду большой контакт тоже коллектор.
И да, средняя нога коллектор и должна в таком случае звониться на 21 ногу блока.
Никакого радиатора не надо, он сам по себе радиатор при токе потребляемом обмоткой реле.serg071 писал(а):Но если 972 впаивать, то нужно ж будет ему где то радиатор пристроить?
Да, это 222.vdpr писал(а):Тогда это 2,2кОм, соответственно это биполярный транзистор (что бы замерить номинал резистора, надо выпаять сперва транзистор, чтобы не влиял).serg071 писал(а): Очень похоже, что на R166 написано 222, со степенью достоверности - процентов в 80.
Да не нужно это городить... Он всю плату таким колхозом разверёхает...vdpr писал(а):Не исключено что плашмя как раз припаять получится на плату,
Это и есть разрывной резик! С вероятностью 99%.vdpr писал(а):Ну вот есть волшебная деталь на плате, видимо расчет что она будет защищать, обвел кружочком
BCX56-16 пойдет. Коэффициент усиления от 100, резистор 2,2к, значит на выходе он даст максимум 200мА, что вполне достаточно для исправной обмотки реле.serg071 писал(а):В чип и Дип есть http://www.chipdip.ru/search/?searchtext=BCX56-16Его взять или всё же КТ972А?
Да, J72 в цепи стоит и звонится накоротко. Но если он выполняет роль предохранителя, то сврхтока в цепи коллектора не было? Тогда что, простая наработка на отказ?dvm99 писал(а):Это и есть разрывной резик! С вероятностью 99%.vdpr писал(а):Ну вот есть волшебная деталь на плате, видимо расчет что она будет защищать, обвел кружочком
Если поглядеть плату, то можно ещё такие увидеть (зелёные).
Дык они везде обозначены буквой "J"
jumper — перемычка в переводе с англ.
vdpr писал(а):BCX56-16 пойдет. Коэффициент усиления от 100, резистор 2,2к, значит на выходе он даст максимум 200мА, что вполне достаточно для исправной обмотки реле.serg071 писал(а):В чип и Дип есть http://www.chipdip.ru/search/?searchtext=BCX56-16Его взять или всё же КТ972А?
Да, я и бы КТ972А взял до кучи там же, он мощнее, если что. Деньги не великие.
