Штатная камера заднего вида, подключение к другой голове

[Den_S]

На П4 поменял штатную голову, кто знает распиновку колодки идущей с камеры заднего вида (куда +, куда -) по схеме пять проводов, с белым и желтым разобрался сигнал и экран, а куда из трёх подать +6v и почему три не понятно, кто подключал подскажите?

[max_ua]

...удалил

[ksw.s]

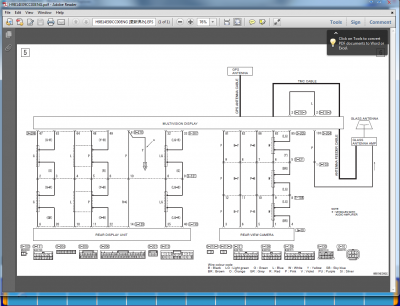

Цвета проводов могут отличаться, но пины верные.



Третий проводок - активация камеры на штатной голове, перемкнут с минусом питания камеры.

[SNOOPER]

Цвета проводов могут отличаться, но пины верные.



Третий проводок - активация камеры на штатной голове, перемкнут с минусом питания камеры.

Надо подать только питание и снять видио сигнал. Ничего не надо "активировать" тем болие этого и нет. Этот провод для штатной головы "сигнал присутствия камеры" при его замыкании на массу штатная голова активирует видео вход и знает что камера подключена.
Соберите схемку на кренке чтоб было питание на выходе 7v, и будет счастье

[Den_S]

Спасибо за подсказку, очень пригодилась, всё работает. Вольтаж правда подал поменьше (схему собрал с авто зарядником от Nokia) работает без задержек. Ещё ребята с форума подсказали где скачать PDF руководства по ремонту с хорошими схемами, а там как раз и расписано всё как для "глухого и слепого" всё правильно пятый провод логический.

[Alex070]

Цвета проводов могут отличаться, но пины верные.



Третий проводок - активация камеры на штатной голове, перемкнут с минусом питания камеры.

Уважаемые форумчане, дайте распиновку проводов на самой штатной камере
спб

[Lebed]

Разъём G-10/

[kuznetc51]

Спрошу здесь.
Други, вопрос по подключению камеры нештатной к магнитоле нештатной.

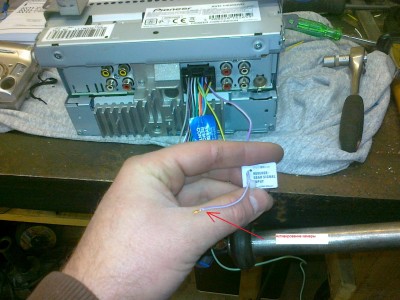

Поставил магнитолу Пионер 1400DVD, и не могу понять куда цеплять провод активации камеры. Понимаю, что раз провод короткий, то нужный провод где-то рядом, но где????

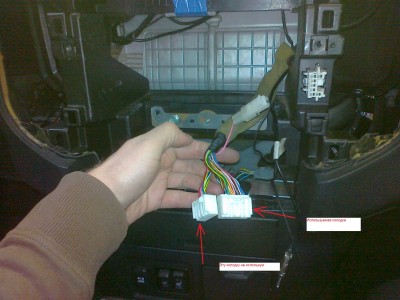

Добавил фотки.

Буду очень признателен за помощь

[barmenson]

сорри, что вмешиваюсь подскажите - заказал себе другое головное caska - должна черезпару недель прийти. соответственно хоте бы камеру штатную на нее вывести - там все проведено или надо заново от зеркала вести?
еще глупый вопрос - красная и зеленые линии на экране. это от камеры идет или от экрана? т.е. при подключении камеры к caska - они сохранятся или будет просто вид?

[юрок]

еще глупый вопрос - красная и зеленые линии на экране. это от камеры идет или от экрана? т.е. при подключении камеры к caska - они сохранятся или будет просто вид?

Линии идут от камеры.

[barmenson]

супер спасибо
