Индикация открытия водительской двери

Сообщение hc2hunter »

На приборке, как известно, есть нарисованная машинка, которая показывает какая дверь открыта.
У меня почему-то не отображается, что открыта водительская дверь. Хотя само авто на концевик двери реагирует адекватно полностью - пищит, глушит головной свет, включается плафон подсветки в ноги и т.п. Нет только индикации на приборке.
Все другие двери отображаются корректно.

Приборку снял, пролез по цепи от лампочки до разъема. Все цело. И лампочка цела.



Где чего могло оторваться? Или какие сигнальщики намудрили у предыдущего хозяина...?
Может кто посоветовать, куда влезть, чтобы копаться по минимуму?
Montero 3 LTD 2001, 3.5 6G74 MPI, АКПП v5a51
- Как показала практика — для начала неплохо было бы ознакомиться с теорией (с)
Аватара пользователя
Captain Sergio
Сообщения: 4556
Зарегистрирован: 30 янв 2012, 22:01
Двигатель:: 4G18
Мой автомобиль(и):: Pajero Пинин, 1999, АКПП, BMW X5
Откуда: Ульяновск
Благодарил (а): 264 раза
Поблагодарили: 345 раз

Re: Индикация открытия водительской двери

Сообщение Captain Sergio »

Посмотри внимательно на концевики передней двери. Там два контакта. Оба замыкаются на массу. У тебя скорее всего один работает, а второй нет. Надо конечно еще схемы глянуть, точнее будет. Ты сними концевик, сними с него оба контакта и на массу поочередно поприжимай. А на остальные двери, кстати, нормально лампа реагирует? Или ни одну дверь не показывает? Если все двери не показывает, то дело не в концевике.
Сергей. Все будет хорошо! Грязезащита для рамных автомобилей.
Аватара пользователя
hc2hunter
Сообщения: 7108
Зарегистрирован: 03 фев 2013, 14:29
Двигатель:: 6G74 MPI
Мой автомобиль(и):: Montero 3 Limited, 2001
Откуда: Смоленск
Благодарил (а): 415 раз
Поблагодарили: 447 раз

Re: Индикация открытия водительской двери

Сообщение hc2hunter »

о как!
а я думал концевик классический, одноконтактный!

спасибо за наводку! завтра гляну.


про остальные двери я написал сразу же - все двери показываются и работают адекватно. не показывается на приборке тока водительская!
Montero 3 LTD 2001, 3.5 6G74 MPI, АКПП v5a51
- Как показала практика — для начала неплохо было бы ознакомиться с теорией (с)
Аватара пользователя
Captain Sergio
Сообщения: 4556
Зарегистрирован: 30 янв 2012, 22:01
Двигатель:: 4G18
Мой автомобиль(и):: Pajero Пинин, 1999, АКПП, BMW X5
Откуда: Ульяновск
Благодарил (а): 264 раза
Поблагодарили: 345 раз

Re: Индикация открытия водительской двери

Сообщение Captain Sergio »

Концевик. Тут, как я его победил http://pajero4x4.ru/bbs/phpBB2/viewtopi ... 31&t=89587 Удачи!
Сергей. Все будет хорошо! Грязезащита для рамных автомобилей.
Аватара пользователя
hc2hunter
Сообщения: 7108
Зарегистрирован: 03 фев 2013, 14:29
Двигатель:: 6G74 MPI
Мой автомобиль(и):: Montero 3 Limited, 2001
Откуда: Смоленск
Благодарил (а): 415 раз
Поблагодарили: 447 раз

Re: Индикация открытия водительской двери

Сообщение hc2hunter »

Вот если там 2 контакта, интересно еще как они развязаны.
Получается (по моей логике, если учесть мою неисправность):
1 контакт - подсветка, головной свет, писк при оставленных габаритах и все прочее...
2 контакт - индикация открытой двери на приборке (+ возможно подсветка замка зажигания?)

так выходит?
Montero 3 LTD 2001, 3.5 6G74 MPI, АКПП v5a51
- Как показала практика — для начала неплохо было бы ознакомиться с теорией (с)
Аватара пользователя
Captain Sergio
Сообщения: 4556
Зарегистрирован: 30 янв 2012, 22:01
Двигатель:: 4G18
Мой автомобиль(и):: Pajero Пинин, 1999, АКПП, BMW X5
Откуда: Ульяновск
Благодарил (а): 264 раза
Поблагодарили: 345 раз

Re: Индикация открытия водительской двери

Сообщение Captain Sergio »

Примерно. Еще на сигналку один из них может идти.
Сергей. Все будет хорошо! Грязезащита для рамных автомобилей.
Аватара пользователя
hc2hunter
Сообщения: 7108
Зарегистрирован: 03 фев 2013, 14:29
Двигатель:: 6G74 MPI
Мой автомобиль(и):: Montero 3 Limited, 2001
Откуда: Смоленск
Благодарил (а): 415 раз
Поблагодарили: 447 раз

Re: Индикация открытия водительской двери

Сообщение hc2hunter »

Разобрал... поглядел...
Интересная кнопка. Контактов у нее 3, а проводков отходит в дверь всего 2.
Но тут вроде бы понятно - земля используется в виде винтика, держащего сам концевик.

Концевик полностью рабочий. Оба контакта выдают при нажатии разрыв, а при отпускании четкий "0".
Если коротить на землю контакты из двери - реакция как и с кнопкой, но на приборке индикации никакой.

И что интересно... Вот перебрал я это дело... Сел в машину. Индикации водительской двери по-прежнему нет... :*SCRATCH*:
Подал зажигание - и опа! она появилась! :=-O: Показывает, что дверка водителя открыта! :=-O:
Открыл-закрыл дверь несколько раз - работает.
Блин, думаю, неужели где-то контакты или проводок надломлен?
Проехал метров 20 до ворот в боксе, открыл дверь... и индикации уже нет.
Тут я уже окончательно ничего не понял. Но на всякий случай открутил концевик и покрутил проводки в двери по-всякому. Работают четко, по виду обрывов нет.

В общем, пребываю в раздумьях и непонятках... :*SCRATCH*:
Остается предполагать, что кто-то в схеме на***вертил... :*MEGA_SHOK*:
Можно что-то где-то еще проверить?
Montero 3 LTD 2001, 3.5 6G74 MPI, АКПП v5a51
- Как показала практика — для начала неплохо было бы ознакомиться с теорией (с)
Аватара пользователя
Captain Sergio
Сообщения: 4556
Зарегистрирован: 30 янв 2012, 22:01
Двигатель:: 4G18
Мой автомобиль(и):: Pajero Пинин, 1999, АКПП, BMW X5
Откуда: Ульяновск
Благодарил (а): 264 раза
Поблагодарили: 345 раз

Re: Индикация открытия водительской двери

Сообщение Captain Sergio »

А как я предлагал, на массу их пытался замыкать без концевика? Есть еще у всех концевиков общая точка. Там бывает тоже отгнивает один из проводов. У меня она чуть позади водительского сиденья была. Я еще посмотрю по схемам. Попробуй снять накладку центральной правой стойки и увидишь провода идущие от концевика. По цвету неработающего контакта двигайся по проводу до точки соединения пяти проводов. Там и смотри. Возможно придется обшивку пола потревожить.
Сергей. Все будет хорошо! Грязезащита для рамных автомобилей.
Аватара пользователя
hc2hunter
Сообщения: 7108
Зарегистрирован: 03 фев 2013, 14:29
Двигатель:: 6G74 MPI
Мой автомобиль(и):: Montero 3 Limited, 2001
Откуда: Смоленск
Благодарил (а): 415 раз
Поблагодарили: 447 раз

Re: Индикация открытия водительской двери

Сообщение hc2hunter »

Пробовал конечно контакты об землю - написал же :)
Общая точка это хорошо, не понятно почему заработало, а через 20 метров отмерло...

А что за общая точка у концевиков? Как я понял, земля же у них через кузов идет.
Посмотрел на эту пластмассу... Как же лень ее всю снимать... (((
Придется снять порожек, сдвинуть кресло, а потом уже пытаться отодрать бочину.
Montero 3 LTD 2001, 3.5 6G74 MPI, АКПП v5a51
- Как показала практика — для начала неплохо было бы ознакомиться с теорией (с)
Аватара пользователя
Captain Sergio
Сообщения: 4556
Зарегистрирован: 30 янв 2012, 22:01
Двигатель:: 4G18
Мой автомобиль(и):: Pajero Пинин, 1999, АКПП, BMW X5
Откуда: Ульяновск
Благодарил (а): 264 раза
Поблагодарили: 345 раз

Re: Индикация открытия водительской двери

Сообщение Captain Sergio »

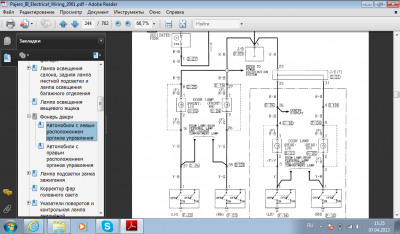

Погоди разбирать. Дай подумать. Вот схема, правда на один из проводов концевика. Общую точку (разъем D-26 - его и нужно найти) и концевик пометил. Схема на 2003 год, могут быть различия, но вряд ли. Посмотри пож. какой цвет у неработающего провода? Красный с зеленым или желтый с черным? И еще - индикация остальных дверей тоже работает только при включении зажигания?
Вложения
Концевик передней двери П-3.png
Сергей. Все будет хорошо! Грязезащита для рамных автомобилей.
Аватара пользователя
Captain Sergio
Сообщения: 4556
Зарегистрирован: 30 янв 2012, 22:01
Двигатель:: 4G18
Мой автомобиль(и):: Pajero Пинин, 1999, АКПП, BMW X5
Откуда: Ульяновск
Благодарил (а): 264 раза
Поблагодарили: 345 раз

Re: Индикация открытия водительской двери

Сообщение Captain Sergio »

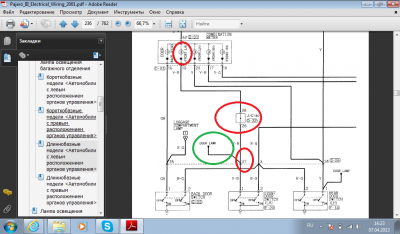

А вот и второй провод. Разъем тот же D-26. Судя по названию это центральная панель. Но такого номера на рисунках найти не могу ... Буду копать, пока ничего не разбирай, только на мои вопросы ответь пож.
Вложения
Концевик передней двери П-3 желтый.png
Сергей. Все будет хорошо! Грязезащита для рамных автомобилей.
Аватара пользователя
hc2hunter
Сообщения: 7108
Зарегистрирован: 03 фев 2013, 14:29
Двигатель:: 6G74 MPI
Мой автомобиль(и):: Montero 3 Limited, 2001
Откуда: Смоленск
Благодарил (а): 415 раз
Поблагодарили: 447 раз

Re: Индикация открытия водительской двери

Сообщение hc2hunter »

Провод мне запомнился желтый с черным!
Вроде он должен и выдавать индикацию на приборку. Когда красно-зеленый коротил, машина зажигала фонарь подсветки двери и пищала об открытой двери.
И, кстати, вот что смущает - согласно схемы у меня не должен гореть фонарь в двери, а он горит исправно!
А может наоборот, где-то косяк в двери? Лампа сама горит, но чего-то подкорачивает?

Индикация других дверей работает всегда. Кажется... И от ключа в замке не зависит.
Завтра проверю точно.

Изображение Изображение
Montero 3 LTD 2001, 3.5 6G74 MPI, АКПП v5a51
- Как показала практика — для начала неплохо было бы ознакомиться с теорией (с)
Аватара пользователя
hc2hunter
Сообщения: 7108
Зарегистрирован: 03 фев 2013, 14:29
Двигатель:: 6G74 MPI
Мой автомобиль(и):: Montero 3 Limited, 2001
Откуда: Смоленск
Благодарил (а): 415 раз
Поблагодарили: 447 раз

Re: Индикация открытия водительской двери

Сообщение hc2hunter »

Да! Двери индицируются даже если ключа в замке нет

Блин... щас открыл водительскую дверь, а она отображается!
И при вкл. зажигании тоже.
Пробовал трясти дверь и провода - работает сволоч (((

Снова закрыл машину, поставил на охрану, снял - вуаля! Не работает,.
щас с ума сойду...))))
Montero 3 LTD 2001, 3.5 6G74 MPI, АКПП v5a51
- Как показала практика — для начала неплохо было бы ознакомиться с теорией (с)
Аватара пользователя
Captain Sergio
Сообщения: 4556
Зарегистрирован: 30 янв 2012, 22:01
Двигатель:: 4G18
Мой автомобиль(и):: Pajero Пинин, 1999, АКПП, BMW X5
Откуда: Ульяновск
Благодарил (а): 264 раза
Поблагодарили: 345 раз

Re: Индикация открытия водительской двери

Сообщение Captain Sergio »

Да Ты успокойся! (с) Славик и Димон. У меня схема какая-то коцаная, не могу я там найти лампы дверей и разъем D-26. По имеющейся схеме (вторая мною присланная), провод Y-B (твой желтый с черным) идет в сторону блока управления, с которого скорее всего и идет сигнал на лампу индикации. Оттуда же уходит он на Door Lamp, это как раз подсветка дверей. Получается, что до лампы двери то он доходит (раз она светяться), а вот до блока управления уже нет. В общем нужно искать этот таинственный разъем D-26. Дай мне время - я покопаюсь, может найду нормальную схему. Тогда мы узнаем где находится данный разъем и его помучаем. Все у нас обязательно получится!
Сергей. Все будет хорошо! Грязезащита для рамных автомобилей.
Аватара пользователя
Captain Sergio
Сообщения: 4556
Зарегистрирован: 30 янв 2012, 22:01
Двигатель:: 4G18
Мой автомобиль(и):: Pajero Пинин, 1999, АКПП, BMW X5
Откуда: Ульяновск
Благодарил (а): 264 раза
Поблагодарили: 345 раз

Re: Индикация открытия водительской двери

Сообщение Captain Sergio »

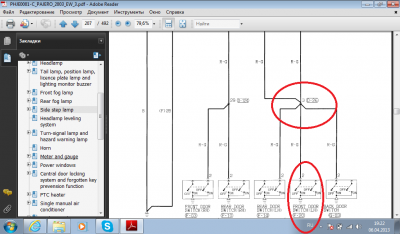

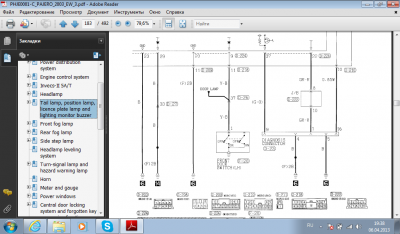

Нашел нужную схему. оказывется у меня были только изменения 2003 года. Лови. Я пометил лампу красным и места возможных проблем. Зеленым отметил работающую ветку. Лампа именно эта не горит? У тебя как я понял отдельные лампы на каждую дверь? Нас интересует Front LH (передняя левая). Щас гляну где точки выделенные красным находятся и нужно их смотреть. Пришлю месторасположение, я надеюсь.
Вложения
Индикация открытой двери П-3.png
Сергей. Все будет хорошо! Грязезащита для рамных автомобилей.
Аватара пользователя
hc2hunter
Сообщения: 7108
Зарегистрирован: 03 фев 2013, 14:29
Двигатель:: 6G74 MPI
Мой автомобиль(и):: Montero 3 Limited, 2001
Откуда: Смоленск
Благодарил (а): 415 раз
Поблагодарили: 447 раз

Re: Индикация открытия водительской двери

Сообщение hc2hunter »

Да лампочка на приборке отдельная на кажлую дверь
Фонарь из двери достал. К нему идут из недр двери желто-черный и красно-черный.

Еще я предположил что возможно нужно сделать какой-то ритуал чтобы именно эта дверь заработала. Но наверное я не прав...
Последний раз редактировалось hc2hunter 08 апр 2013, 09:24, всего редактировалось 1 раз.
Montero 3 LTD 2001, 3.5 6G74 MPI, АКПП v5a51
- Как показала практика — для начала неплохо было бы ознакомиться с теорией (с)
Аватара пользователя
hc2hunter
Сообщения: 7108
Зарегистрирован: 03 фев 2013, 14:29
Двигатель:: 6G74 MPI
Мой автомобиль(и):: Montero 3 Limited, 2001
Откуда: Смоленск
Благодарил (а): 415 раз
Поблагодарили: 447 раз

Re: Индикация открытия водительской двери

Сообщение hc2hunter »

Еще бы вот посмотреть вторую часть от Door Lamp. Откуда на нее питание приходит.
Montero 3 LTD 2001, 3.5 6G74 MPI, АКПП v5a51
- Как показала практика — для начала неплохо было бы ознакомиться с теорией (с)
Аватара пользователя
Captain Sergio
Сообщения: 4556
Зарегистрирован: 30 янв 2012, 22:01
Двигатель:: 4G18
Мой автомобиль(и):: Pajero Пинин, 1999, АКПП, BMW X5
Откуда: Ульяновск
Благодарил (а): 264 раза
Поблагодарили: 345 раз

Re: Индикация открытия водительской двери

Сообщение Captain Sergio »

Так лампа двери горит же ты говорил?
Сергей. Все будет хорошо! Грязезащита для рамных автомобилей.
Аватара пользователя
hc2hunter
Сообщения: 7108
Зарегистрирован: 03 фев 2013, 14:29
Двигатель:: 6G74 MPI
Мой автомобиль(и):: Montero 3 Limited, 2001
Откуда: Смоленск
Благодарил (а): 415 раз
Поблагодарили: 447 раз

Re: Индикация открытия водительской двери

Сообщение hc2hunter »

Горит. Но на схеме-то сама лампа не нарисована. И что туда приходит? Похоже + 12 т.к. на приборке стоит диод.
Montero 3 LTD 2001, 3.5 6G74 MPI, АКПП v5a51
- Как показала практика — для начала неплохо было бы ознакомиться с теорией (с)
Аватара пользователя
Captain Sergio
Сообщения: 4556
Зарегистрирован: 30 янв 2012, 22:01
Двигатель:: 4G18
Мой автомобиль(и):: Pajero Пинин, 1999, АКПП, BMW X5
Откуда: Ульяновск
Благодарил (а): 264 раза
Поблагодарили: 345 раз

Re: Индикация открытия водительской двери

Сообщение Captain Sergio »

Лови схему подсветки на дверях.
Вложения
Door Lamp П-3 2001.png
Сергей. Все будет хорошо! Грязезащита для рамных автомобилей.
Ответить

Вернуться в «Mitsubishi Pajero/Montero III»
