РХО-22: подключение к штатным ПТФ П-3

[Prihod]

Приобрел реле ходовых огней 5-го поколения. Т.к. в головном биксенон, то решил подключить к противотуманкам. Но пока не разобрался, как это лучше сделать......

[Prihod]

Подключил к реле ПТФ. При включении "D" плавно загораются в полнакала (можно отрегулировать). Контрольная лампочка на панели тоже загорается. При включении ближнего - гаснут. Минимум проводов. Очень доволен!

[MAXRUS]

А дай знать, что это такое и где брать? Тоже хочется давно такое.

[Prihod]

Брал тут http://tmb.arvixe.ru/shopcms/index.php?user_details=yes
Лучше к дальнему, но у тебя тоже вроде ксенон.....тогда к птф

[PDW]

Тоже хочу подключить к туманкам но у меня п4. Если блок предохранителей у нас одинаковый, скинте пож. Схемку подключения или фото.

[Prihod]

Там просто нужно найти предохранитель птф и подать туда + от РХО. Еще нужно взять плюс от ближнего или габаритов (кому как нравится) и подать на РХО. Схема там есть, все просто.

[Johnnz]

Тоже хочу подключить к туманкам но у меня п4. Если блок предохранителей у нас одинаковый, скинте пож. Схемку подключения или фото.

А почему именно к туманкам ? Они же быстро загрязняются, ИМХО на П4 лучше к дальнему.

[Prihod]

Тоже хочу подключить к туманкам но у меня п4. Если блок предохранителей у нас одинаковый, скинте пож. Схемку подключения или фото.

А почему именно к туманкам ? Они же быстро загрязняются, ИМХО на П4 лучше к дальнему.

Если галоген – то да.

[Johnnz]

Тоже хочу подключить к туманкам но у меня п4. Если блок предохранителей у нас одинаковый, скинте пож. Схемку подключения или фото.

А почему именно к туманкам ? Они же быстро загрязняются, ИМХО на П4 лучше к дальнему.

Если галоген – то да.

На П4 как раз дальний на отдельной галогенке, поэтому я и удивился.

[Prihod]

На П4 как раз дальний на отдельной галогенке, поэтому я и удивился.

Тогда лучше дальний использовать.

[PDW]

На П4 как раз дальний на отдельной галогенке, поэтому я и удивился.

Тогда лучше дальний использовать.

У меня, дальний - ксенон. Поэтому хочу к птф.
Я правильно понимаю, в моем случае, когда птф будут гореть через рхо, на приборной панели будет гореть контролька птф?
П последствии может вставлю вместо птф светодиодные лампы (есть такие как штатные).

[Prihod]

У меня, дальний - ксенон. Поэтому хочу к птф.
Я правильно понимаю, в моем случае, когда птф будут гореть через рхо, на приборной панели будет гореть контролька птф?
П последствии может вставлю вместо птф светодиодные лампы (есть такие как штатные).

Лампа на приборке будет гореть так же, как настроена яркость ПТФ на блоке РХО (50%, 60% .......)
Мне кажется, что если использовать светодиодные лапмы в ПТФ, то можно обойтись и парой обычных релюшек (без РХО-22), т.к. функция плавного включения в данном случае не нужна.

[PIA]

Итак озадачился я большим напильником и решением проблемы Ходовых огней. Небольшой поиск по инету привел к выбору Реле ходовых огней (РХО22 5 поколения). Немного поискав по инету, нашел схемы и поставщика сего девайса. Задача по установке:
1. полностью автоматически, чтобы не думать (включил не включил, забыл не забыл)
2. Масксимально надежно с минимумом проводов в исполнеии "дядя Ваня с колхоза"
3. Надежно, защищено.
4. Не ксенон, в штатную проводку на дальний свет в полнакала как в американских версиях авто или европейках

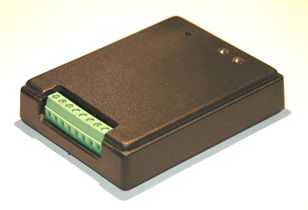

Купил РХО 5 поколения, с ним идет краткая инструкция и распайка 8ми контактов.

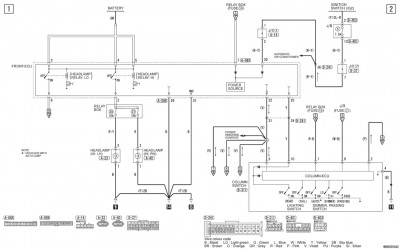

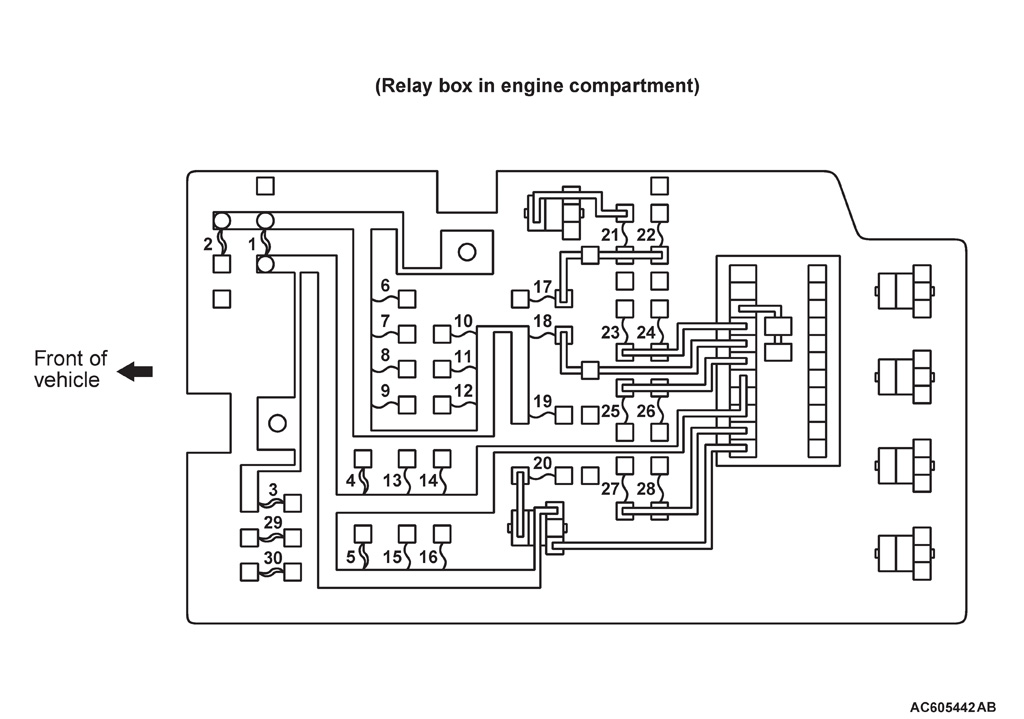

Далее посмтрел схемы для Mitsubishi Pajero 4 и распайку на крышке подкапотного блока, все оказалось просто:

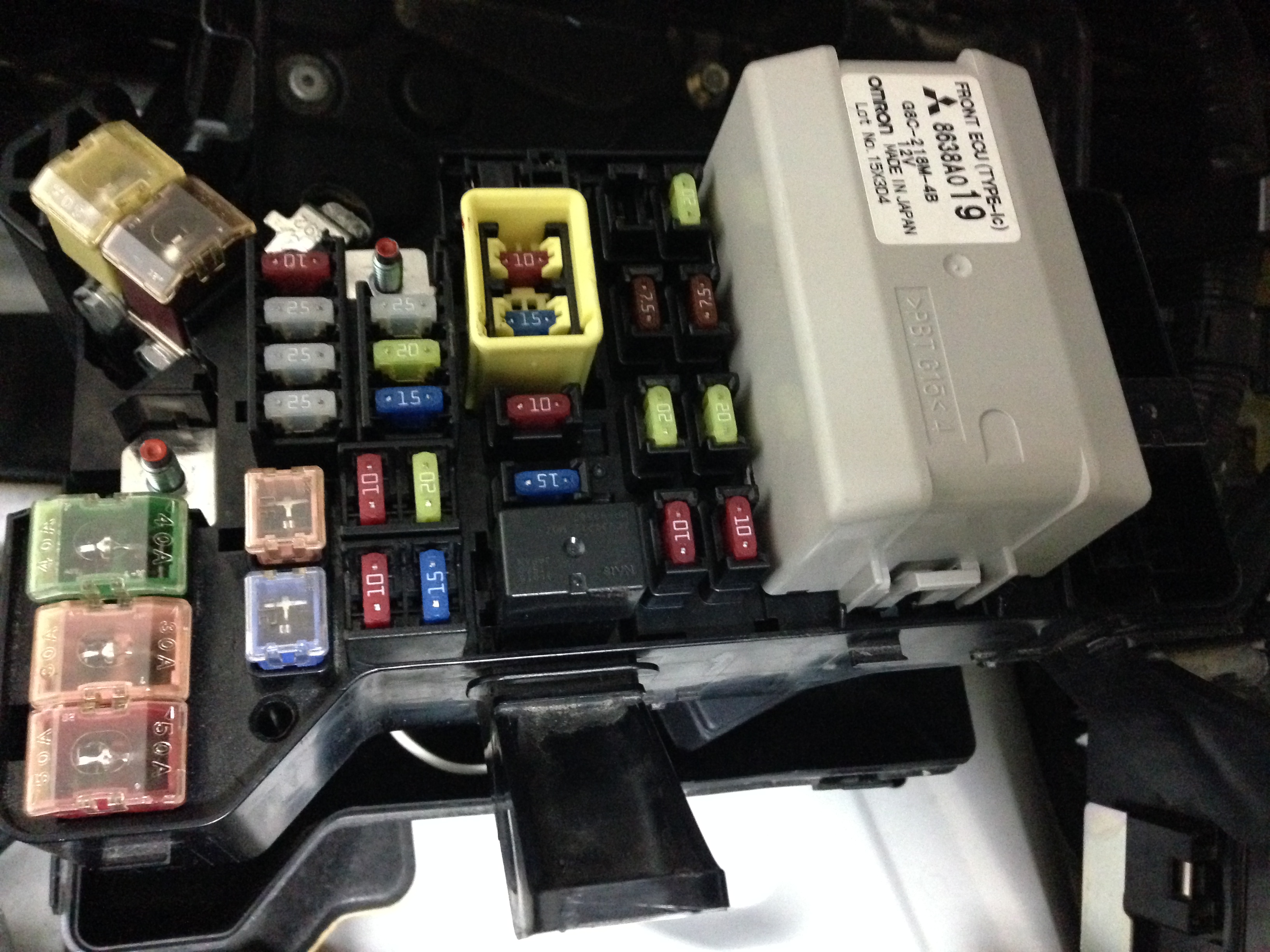

Смотрим на крышку предохранителей:

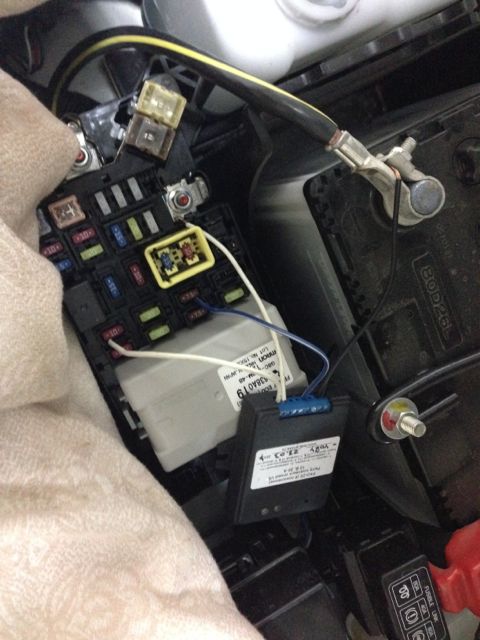

Далее немного подумав подключаем реле для теста наших мыслей "соплями":
2 (РХО) на массу (в нашем случае только питание блока РХО) взял с минуса ECU - левый крайний верхний контакт черный

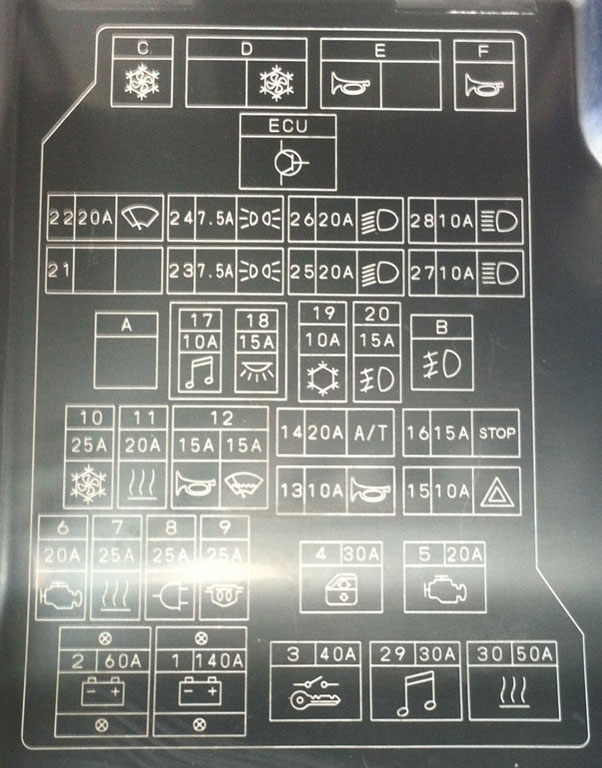

4 (РХО) запрещающий плюс, к нему подаем + когда включаются габариты ДХО гаснут (24 или 23 контакт на схеме предохранителей 7,5А, зеленый с ораньжевой полоской, можно посмотреть цвет провода на любом переднем габарите рядом с гнездом для лампы габарита)
7 (РХО) на плюс (он и питание и силовой) монтируем предохранитель в свободное гнездо, плюс там уже есть, добавляем вторую клему под предохранитель под обжимку и выводим провод.

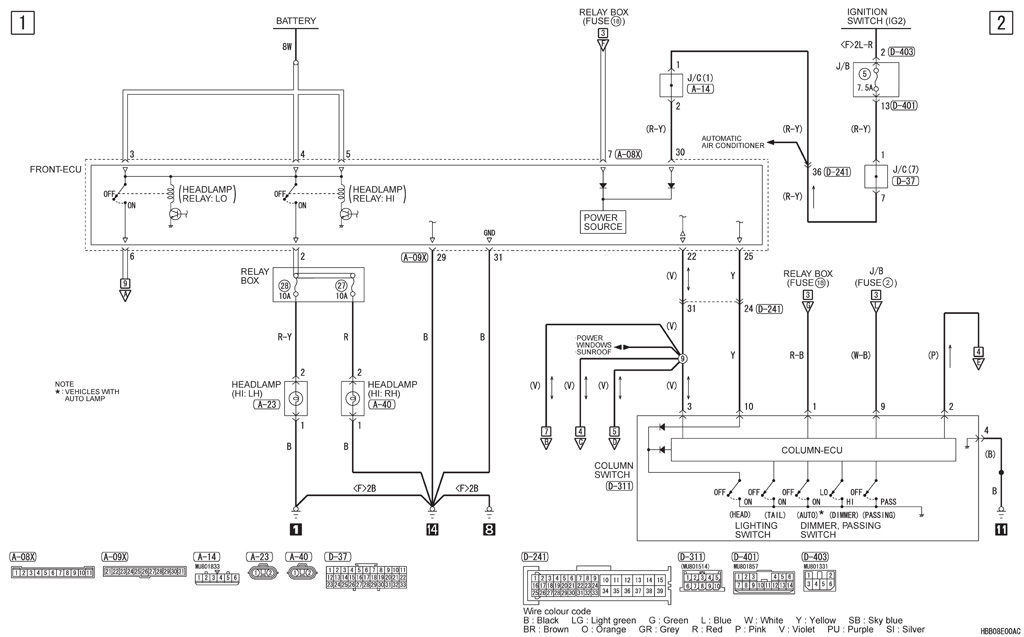

9 (РХО) включаем до предохранителей дальнего света фар (27,28 по 10А красные, провода красный и красный с желтой полосой) - идет с одной из клем ECU подпаяться к нему можно с обратной стороны предохранительного блока (предпоследняя клема в нижнем ряду)

Должно работать! Реле срабатывает немного с задержкой через 4-5 секунд после запуска двигателя, тухнет после остановки двигателя тоже через 5-10 секунд, сказываеться плавное возрастание и падение напряжения на батареях, даже интересно. Кому сильно охота заморочиться можно завязаться на ручник например, я не стал и так все отлично!

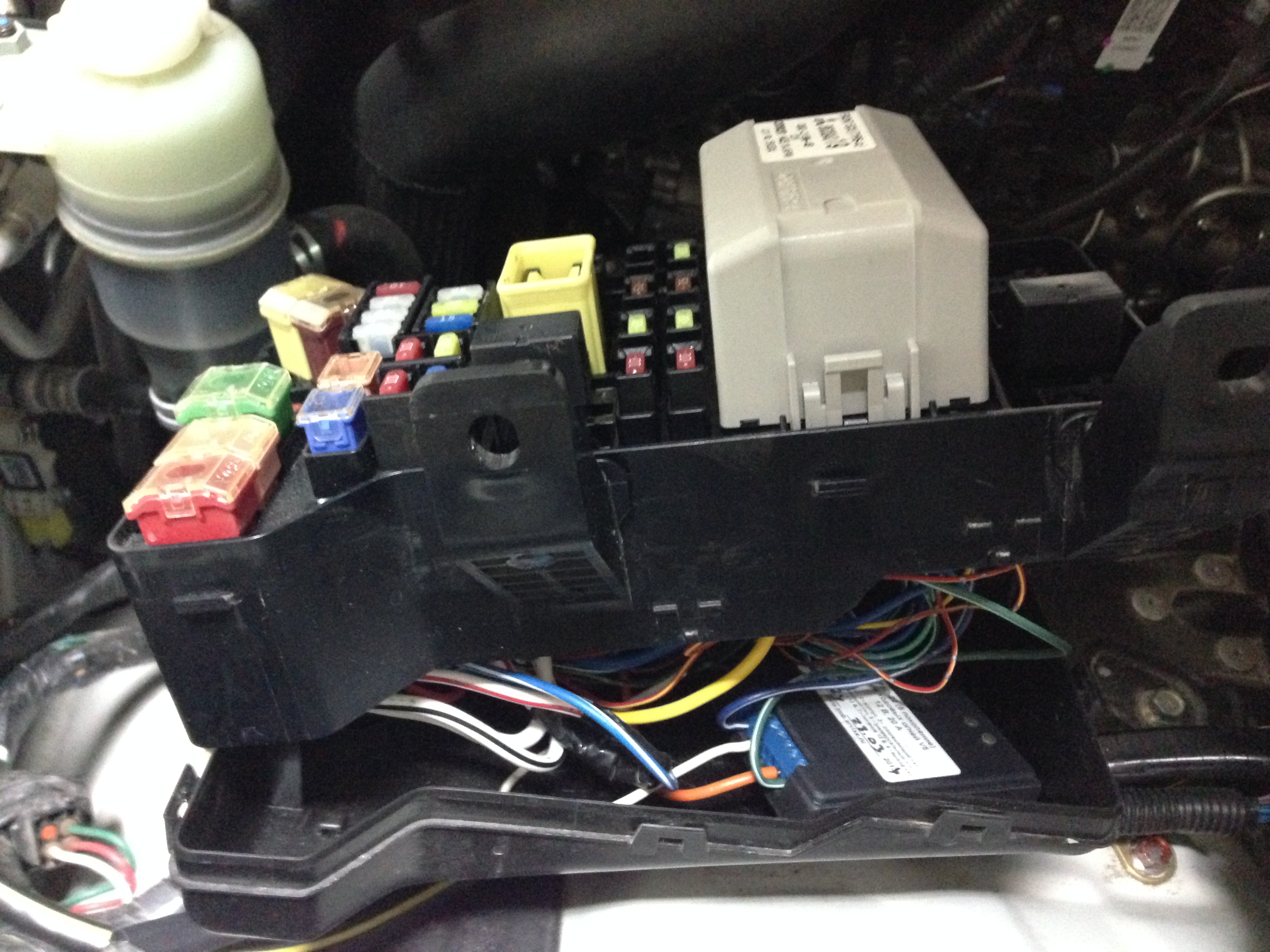

Далее вскрываем блок и делаем все тоже самое только изнутри, питание я взял со свободного места колодки, добавив туда предохранитель и второй контакт нагрузки в реле предохранителя, поставил 10А вполне хватит, те все защищено, от предохранителя берем + питания на РХО. Блок изначально страшный и заколдованный, если сомневаетесь в чем-то там все легко звониться. Я подпаивался к контактам штатной проводки, аккуратно извлекая их из штатных мест и устанавливая обратно после подпайки.

Потом все аккуратно собираем на место (видите 10А красный предохранитель в ряду с 3мя 25А вот только в чем внешнее отличие) все аккуратно как и было, от воды защищено, "колхоза и соплей" нет Задача выполнена. Кстати был на сервисе официалов, специально не отключал реле, так и заехал в бокс. На вопрос "а что это" сказал так и было ниче не знаю мол комплектация. Кивнули головой сказав "а ну да это юбилейная версия был" .... вот так!

[Prihod]

Лично для меня кажется неудобным такой алгоритм работы: завелся двиг - загорелись дхо. Зачем им гореть вовремя стоянки/прогрева авто? ИМХО, правильнее завязать это дело на "D" или ручник.

[PDW]

Установил РХО 5 пок. Схема, как описывалась выше, только не на дальний, а на ПТФ. Все работает, вернее работало 3 недели...
Потом вдруг "накрылось..." (((
Моргает зеленая лампочка (одиночно) и периодически красная загорается на 5 сек. Все это как на заведенном двигателе, так и на заглушенном.
Буду связываться с производителем...

[Prihod]

Установил РХО 5 пок. Схема, как описывалась выше, только не на дальний, а на ПТФ. Все работает, вернее работало 3 недели...
Потом вдруг "накрылось..." (((
Моргает зеленая лампочка (одиночно) и периодически красная загорается на 5 сек. Все это как на заведенном двигателе, так и на заглушенном.
Буду связываться с производителем...

Попробуй моргнуть 3 раза светом или птф (не помню) чтобы выключить рхо и потом опять три раза, чтобы включить.

[PDW]

Пробовал, и с бубном вокруг ходил и даже лобовое протер... ни-фи-га...

[Prihod]

даже лобовое протер

ну тогда не знаю.......

[Aleks_I]

Подскажите , пожалуйста , колхознику , что такое ходовые огни , и зачем это всё нужно , а , что просто так нельзя свет включить ? У меня на Пежо 206 , когда-то было - в гараж заезжаешь и габариты и ближний сами включались - это было вещь , но это было по заводу , а если нет , то для чего химичить ???

[Prihod]

Когда включаешь свет приглушается подсветка экранов мультимед и климата, при ярком солнце не видать ничего. Плавное включение/установка вполнакала увеличивает ресурс ламп. Ну и просто чтоб не забывать включать.
