Суппорта от П4 на П2

[Roman 83]

Доброго времени суток! Пред история такая: были проблемные задние суппорта, стиралась одна колодка
раньше других 3. Перебрано было все на суппортах: новые поршни, новые направляющие, ремкомплекты все оригинал. Вычищены и промазаны скобы, суппорта покрашены в спец цвет (синенький) Мракобесье так и не изошло Был найден специальный сервис со специальным сервесмен (типа шаман и гуру, позже мне хотелось приехать и его) Который на рассказанную мною проделаную работу кивал головой и говорил что пошупаем, понюхаем, потрогаем. Уверял меня что П2 знает как свои 5 пальцев и что у самого Эво. И на вопрос о взаимозаменяемости суппортов оп П4 на П2 вещал о каком то колхозе чтоб все встало и работало.

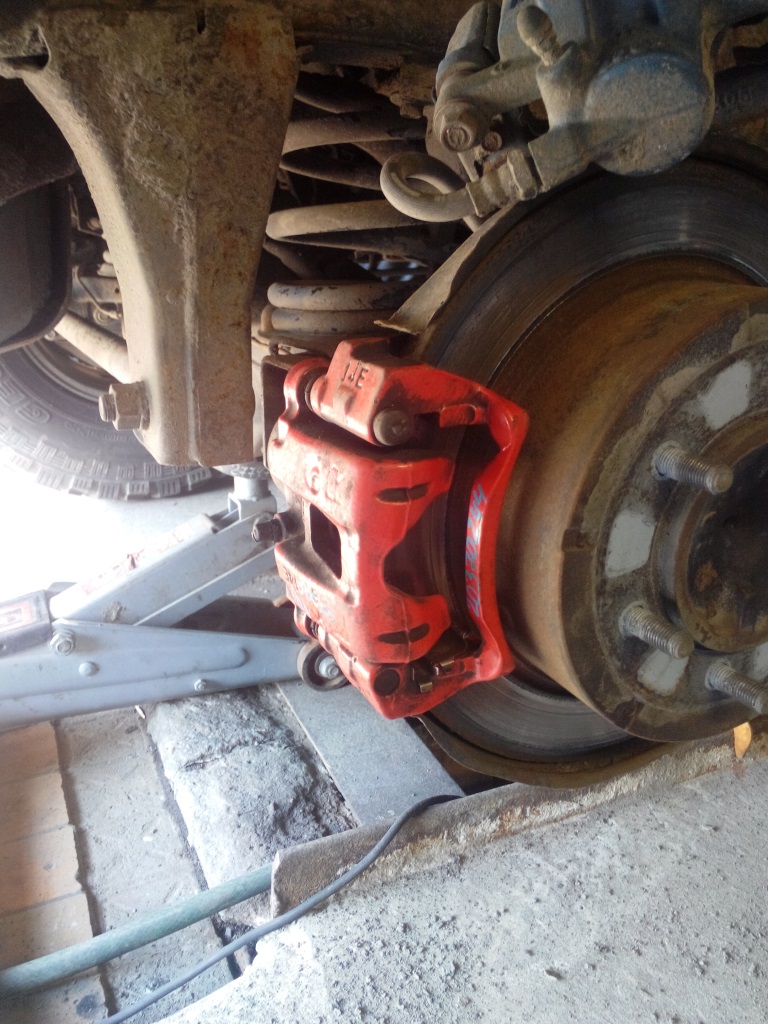

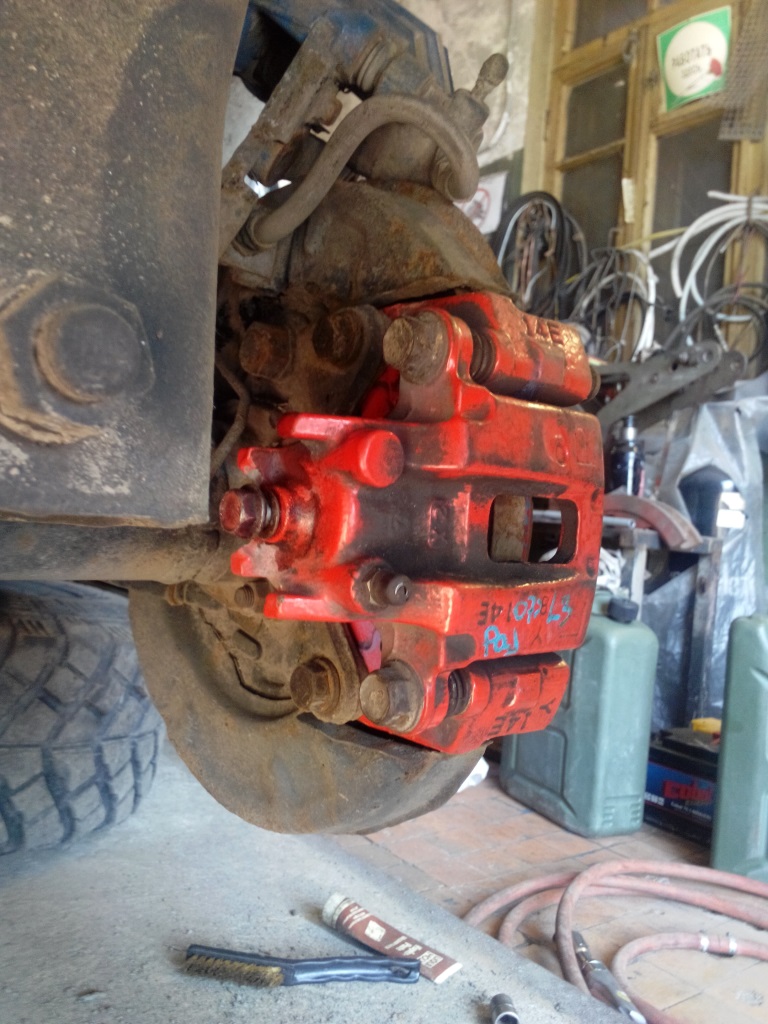

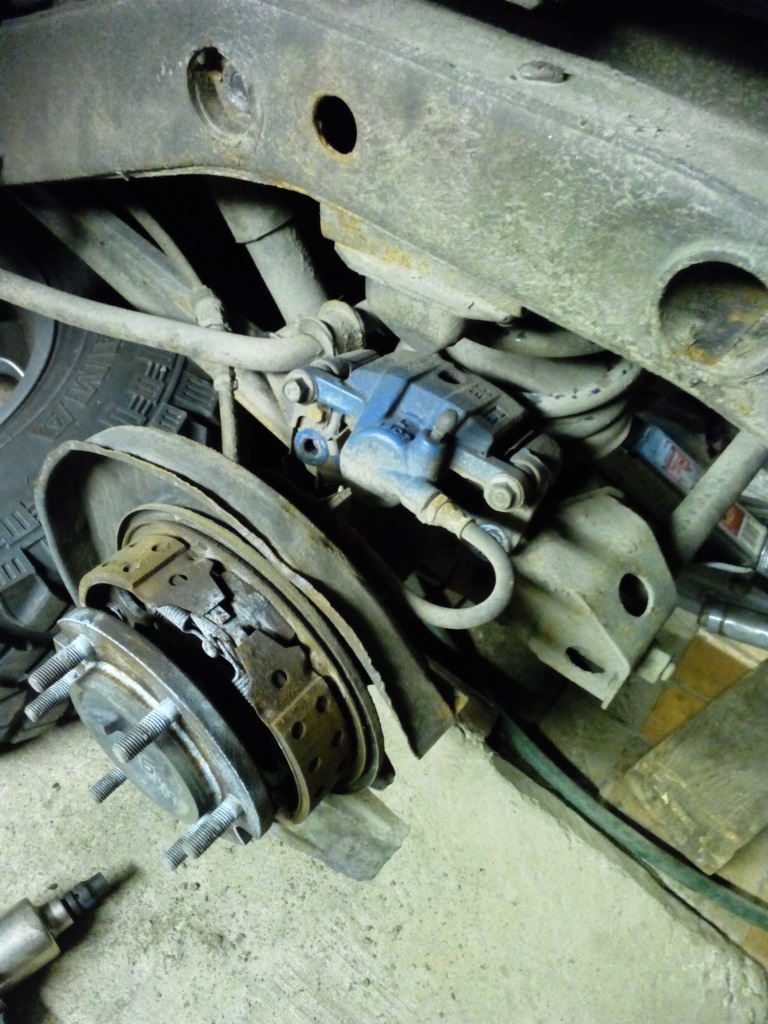

В итоге когда засвистел пискун при замене колодок я увидел

Вот ....... Как было так и осталось, только чуть дольше ходило.

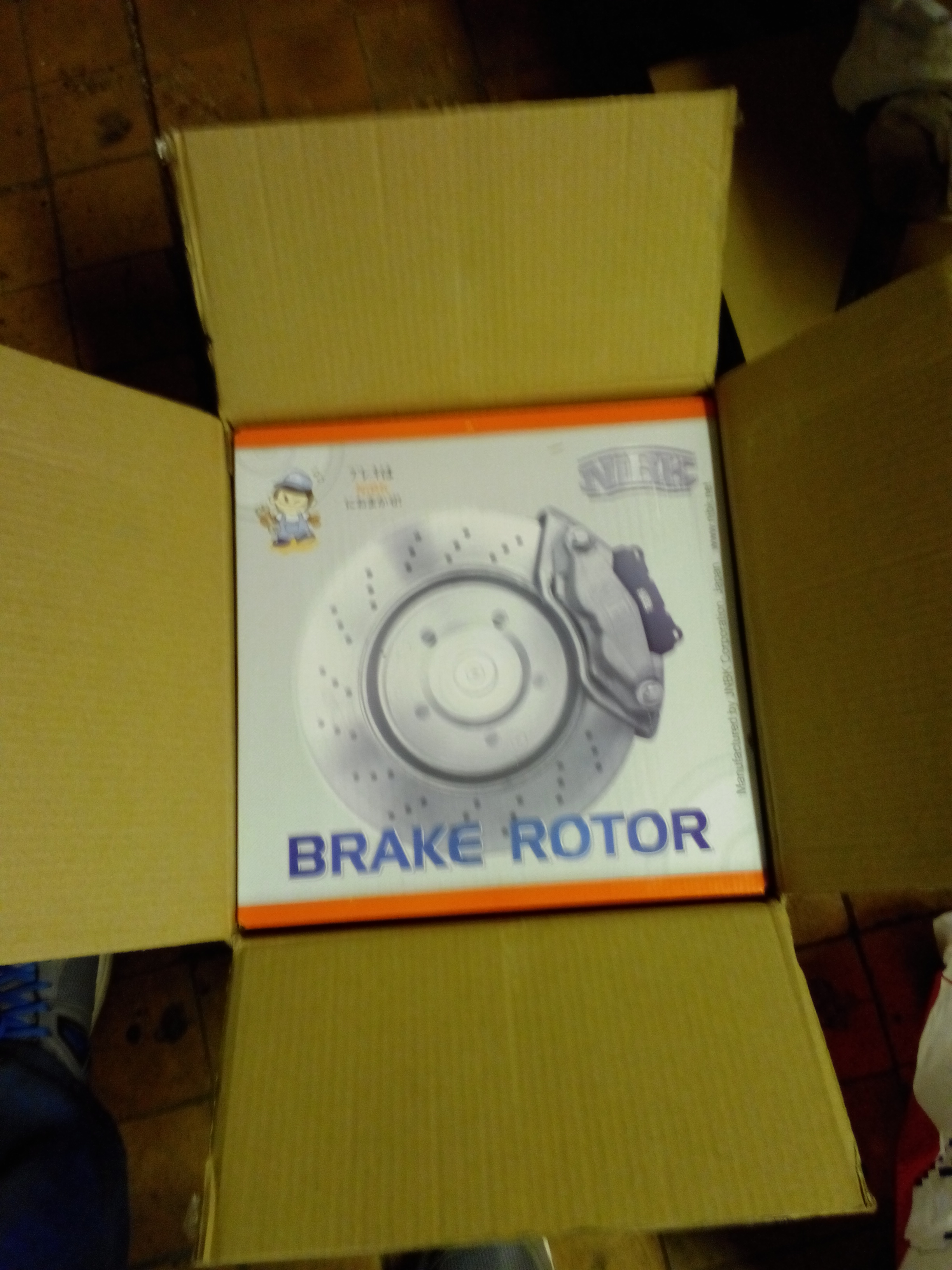

Долго читал форум, так сказать набирался сеансу Знать путь и пройти его не одно и тоже. Решил поделится опытом переделки и взаимозаменяемостью деталей на Паджеро. Купил на разборке по случаю суппорта от П4 в очень хорошем состоянии (до поездки с сервесмену). Так же купил новые тормозные диски на П2,

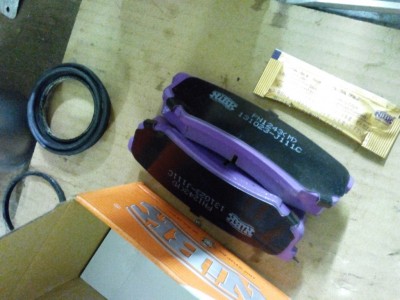

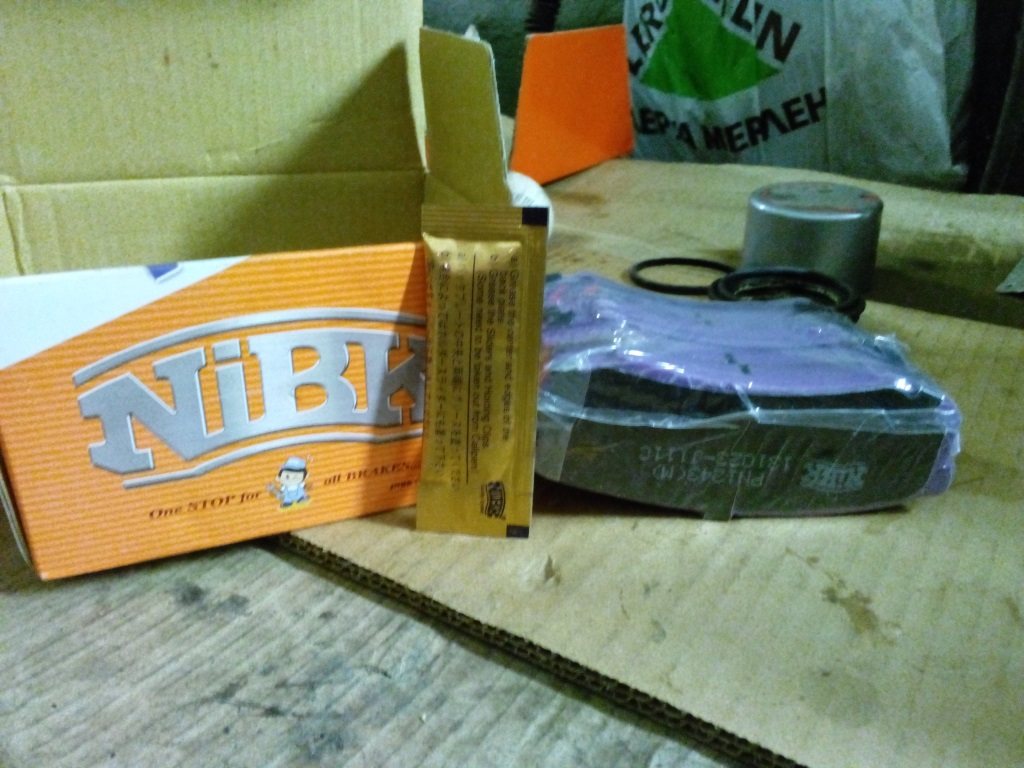

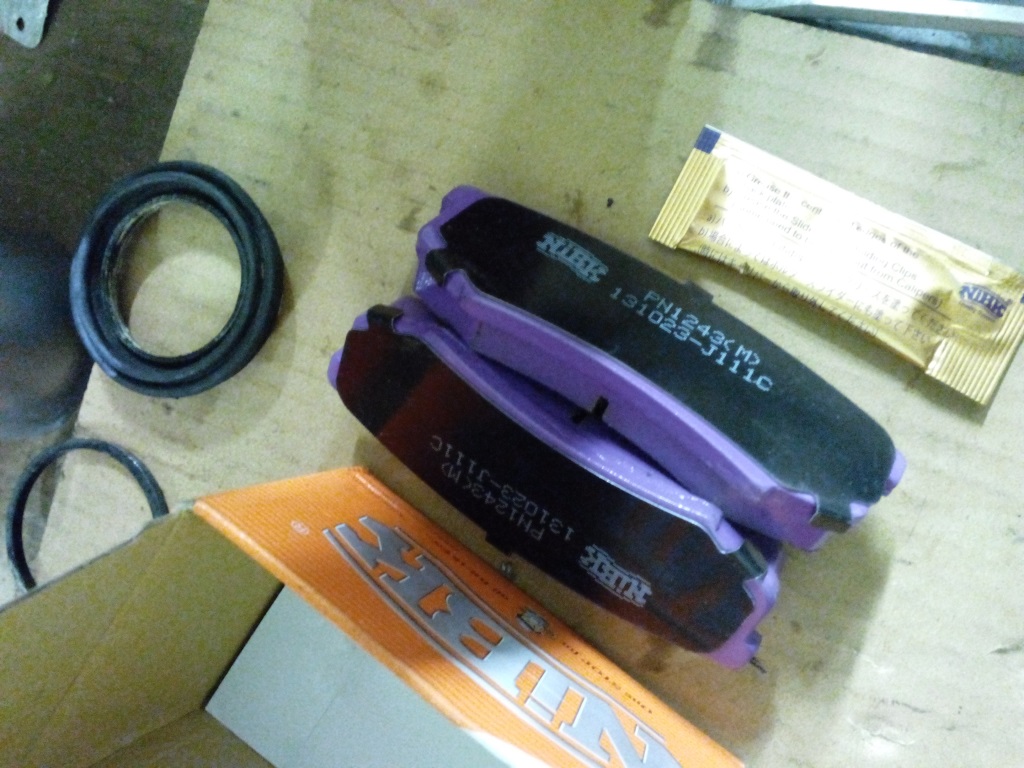

комплект колодок на П4 той же фирмы,

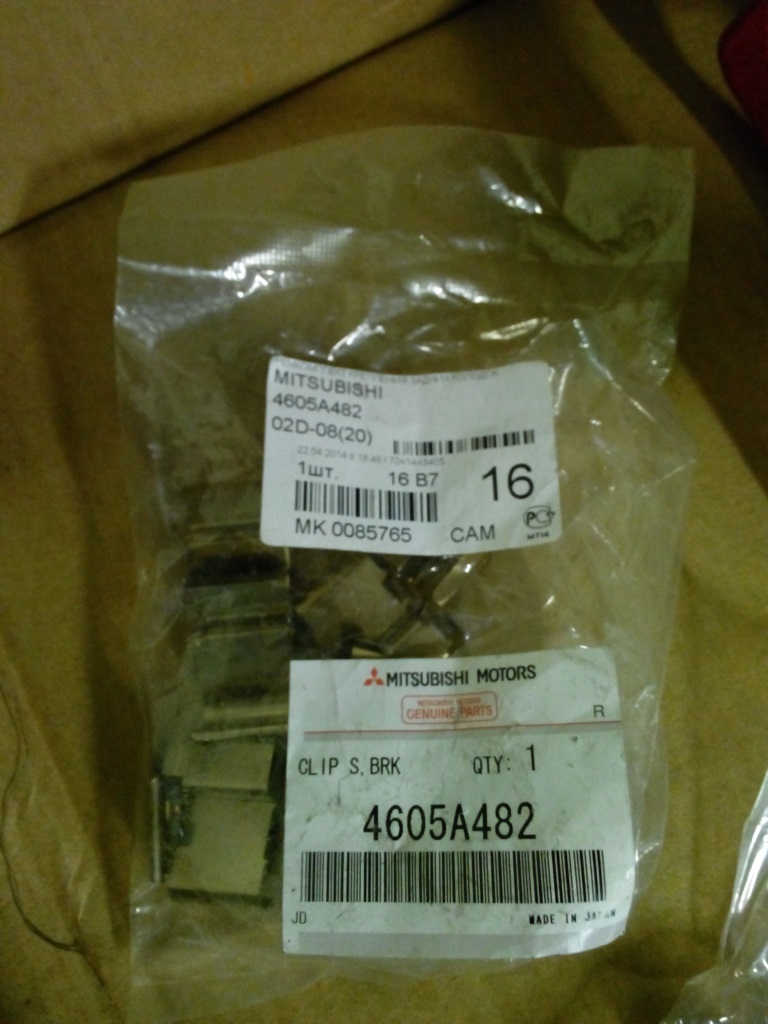

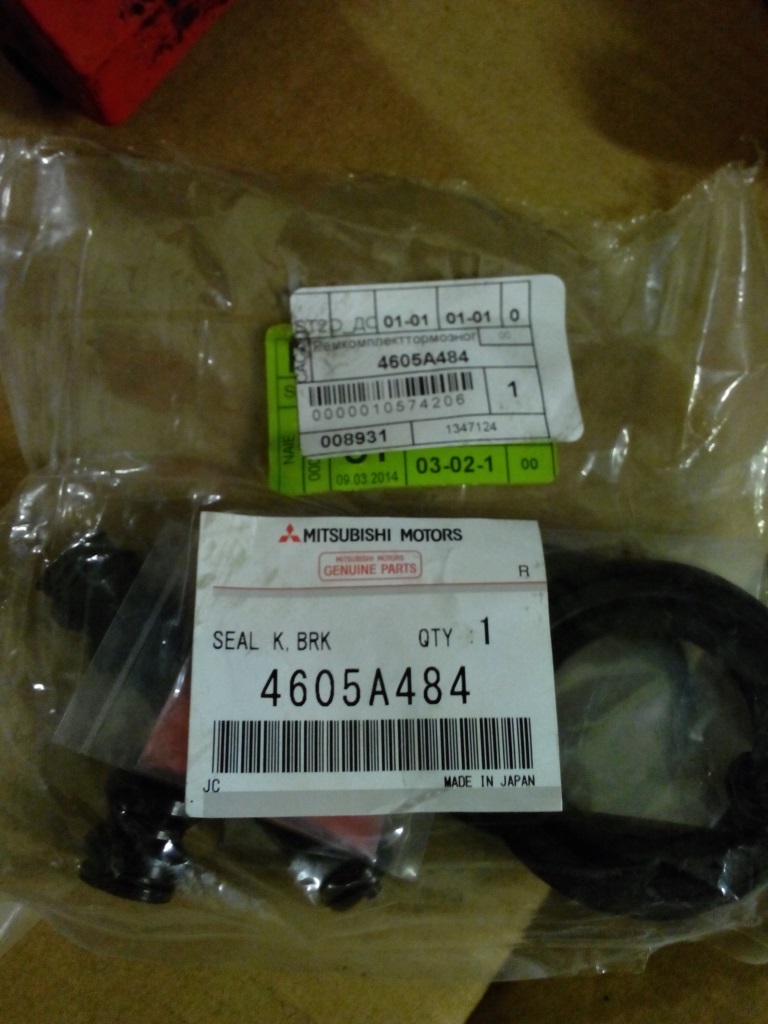

ремкомплект (оригинал) на суппорта П4, пластинки,

и армированные шланги фирмы GOODRIDGE с фитингами

на фото один

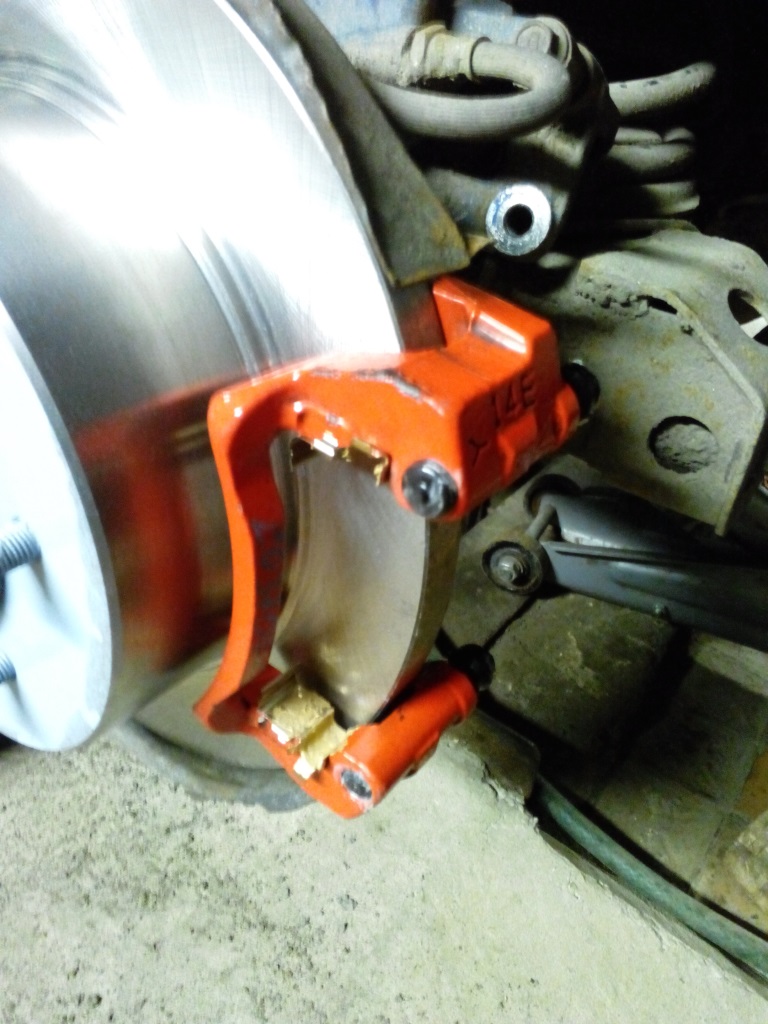

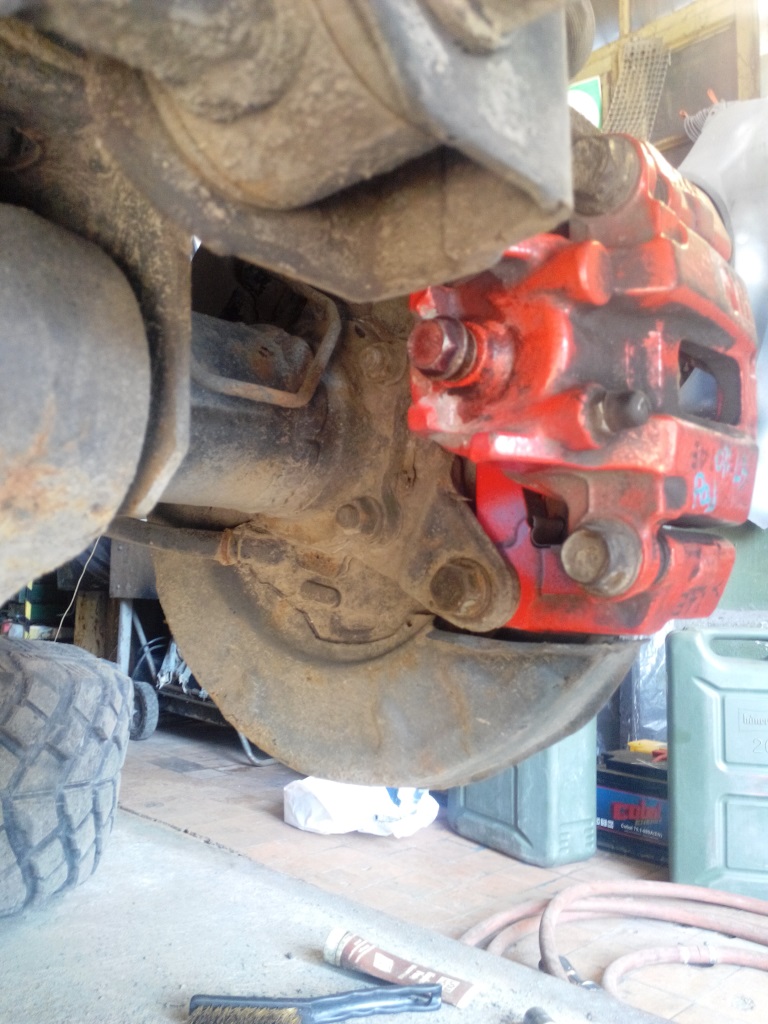

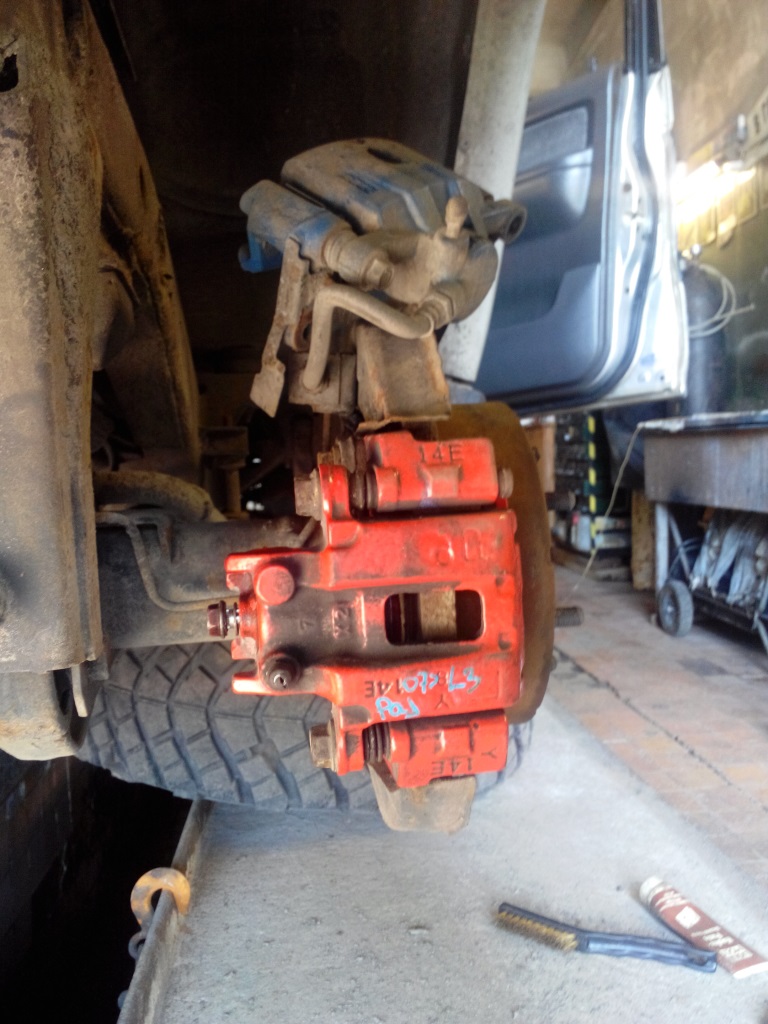

Долго не было возможности померить суппорта, но когда поставил, без колодок и на старые диски

все же были сомнения.
Расскажу поэтапно что да как, может как F.A.Q. сойдет. С начало дамкратим машину снимаем колесо потом разводим колодки на суппорте. Откручиваем суппорк вместе со скобой (болты 17), далее двумя болтами М8 вкручивая в тормозной диск снимаем его

Можно просто поставить и новый диск и колодки и не заморачиваться, но я перебрал суппорт для надежности.
Выгладит это так:

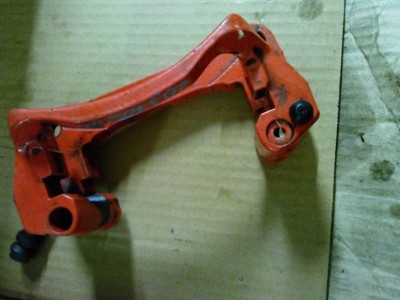

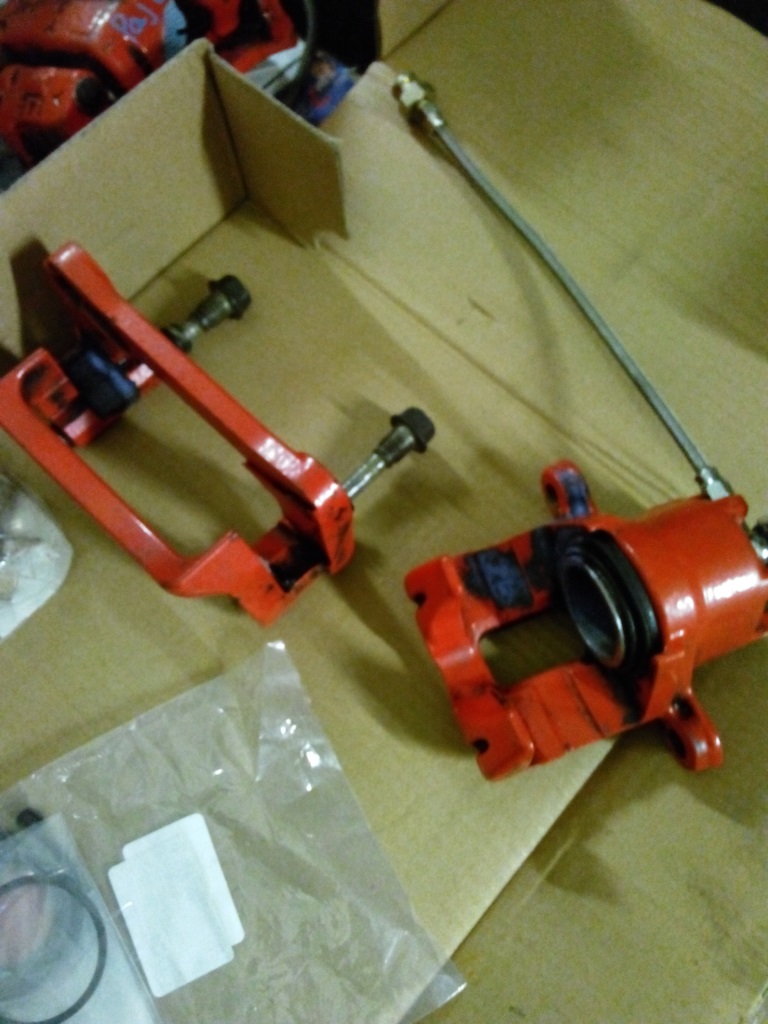

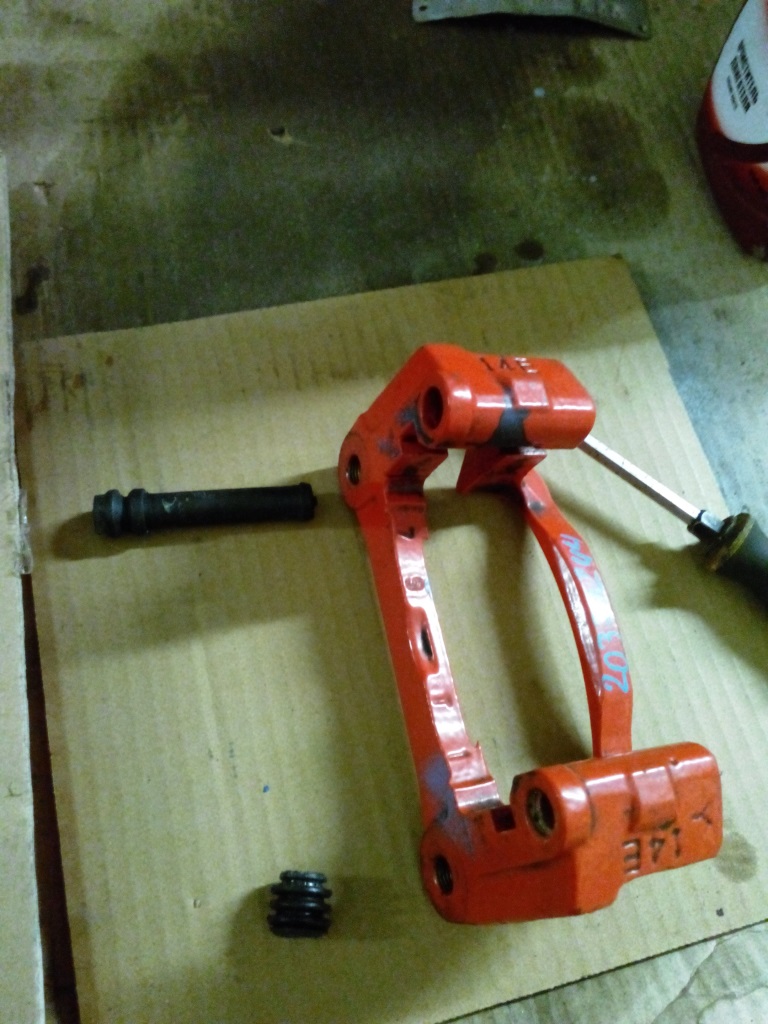

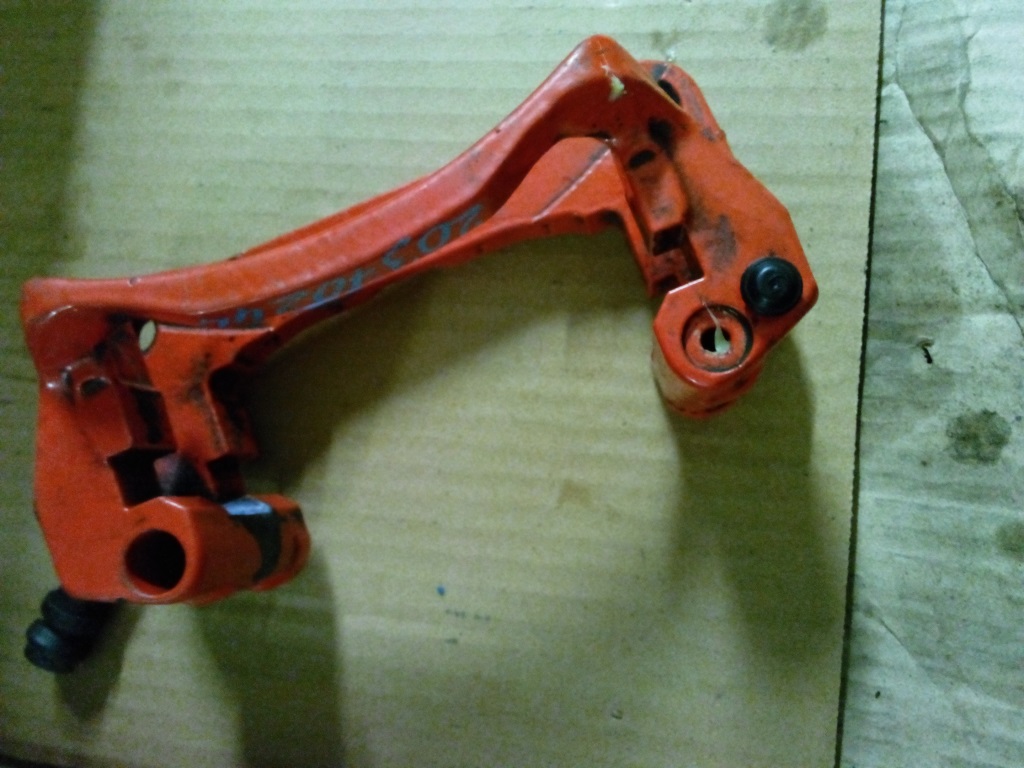

вынимаем суппорт из скобы

из ремкомплект берем резиновый пыльник для скобы и резиновую вставку для направляющей,

и резиновую маленькую заглушку

старые вынимаем из скобы и вытираем старую смазку, вставляем новые. Для ля легкости я смазывал силиконом резиновую вставку чтоб она легче вставлялась в скобу, пыльник на другую направляющую вставляется легко. Потом набиваем специальной высокотемпературной смазкой для направляющих и прогоняем самими направляющими чтоб ее распределить равномерно везде. В отличие от суппортов П2 на П4 направляющие одинаковые и не имеют резинового колечка. А в скобе где установлена резиновая втулка в самой ней есть микро отверстие через которое выходит излишки смазки, а с другой стороны отверстие и резиновая заглушка. Так что при переборе смазки трудности в перемещении направляющих не создается.

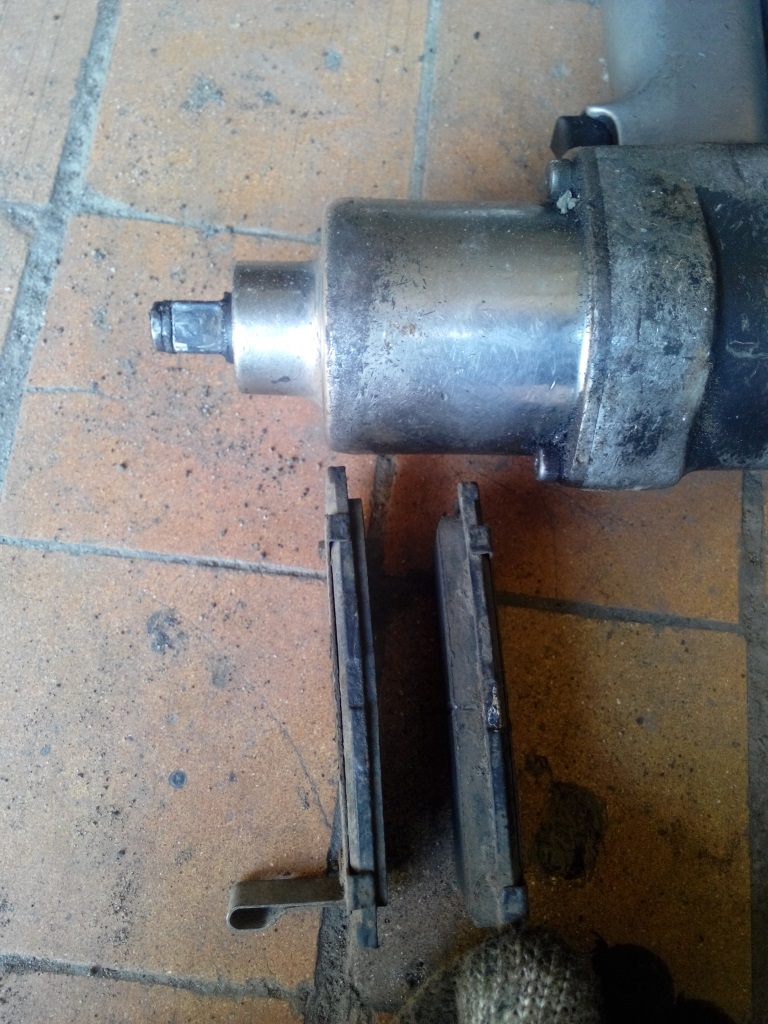

Теперь сам суппорт: вынимаем поршень по средством нагнетания воздуха через шланчик, и подкладываем старую колодку или рукоятку молотка чтоб поршень не улетел.

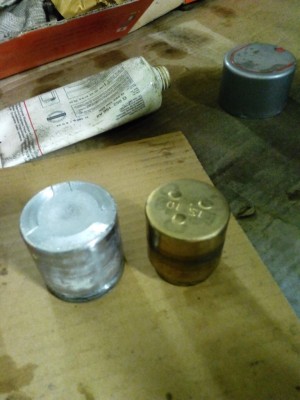

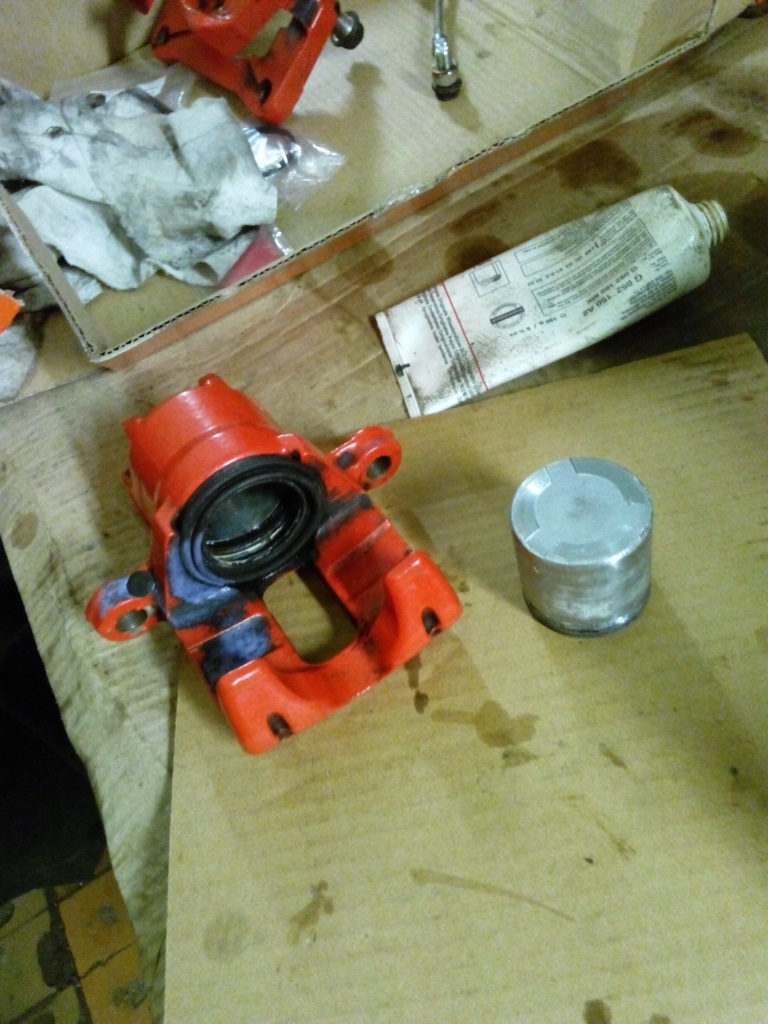

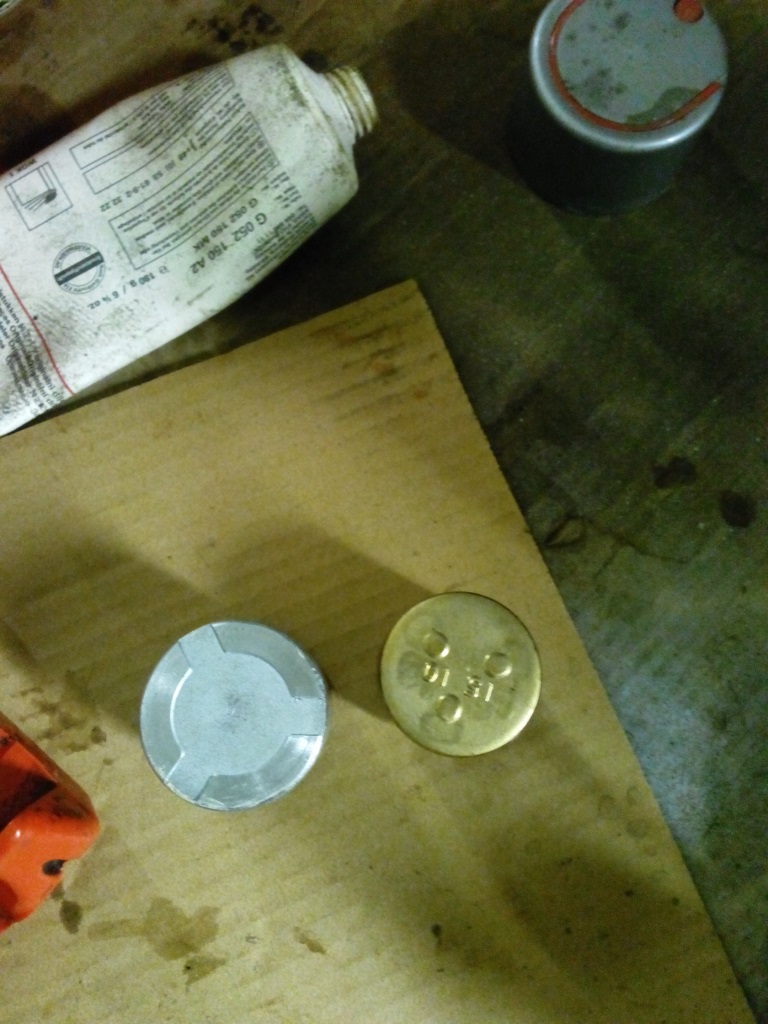

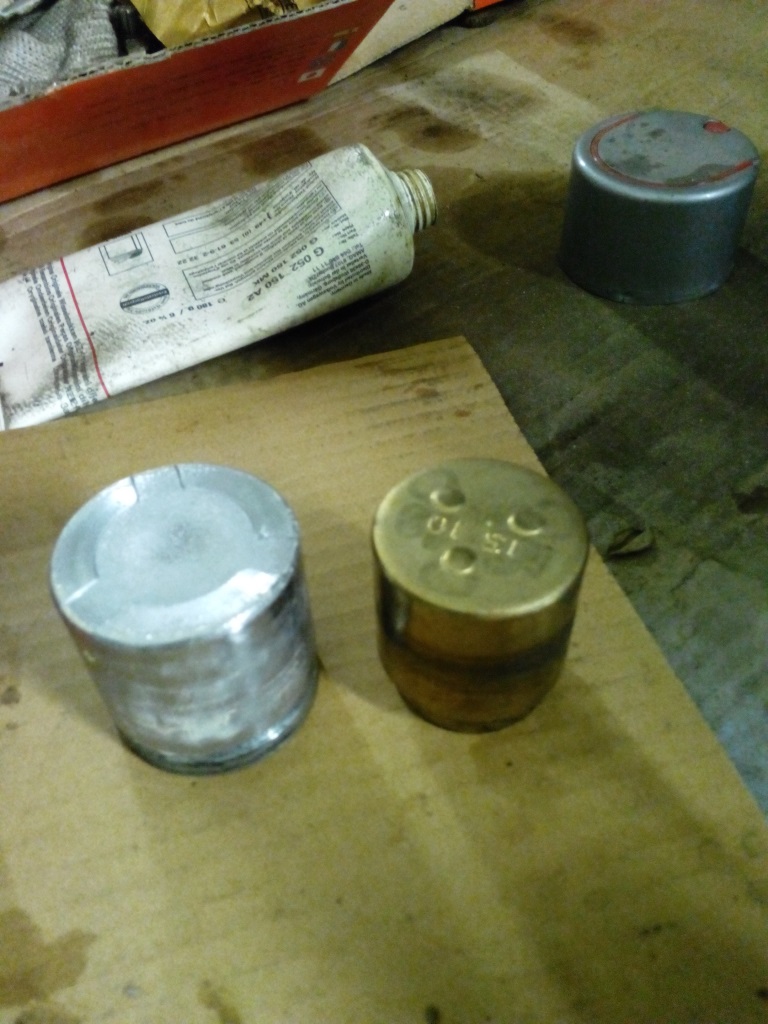

Для наглядного примера я сравнил поршень от П4 и П2

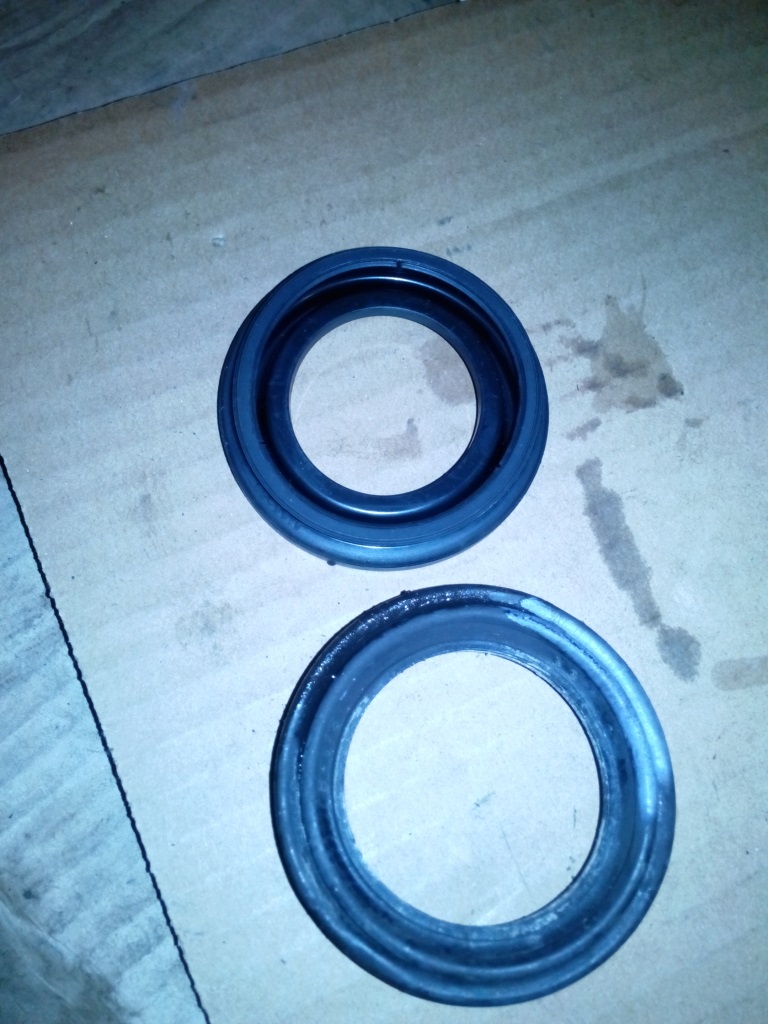

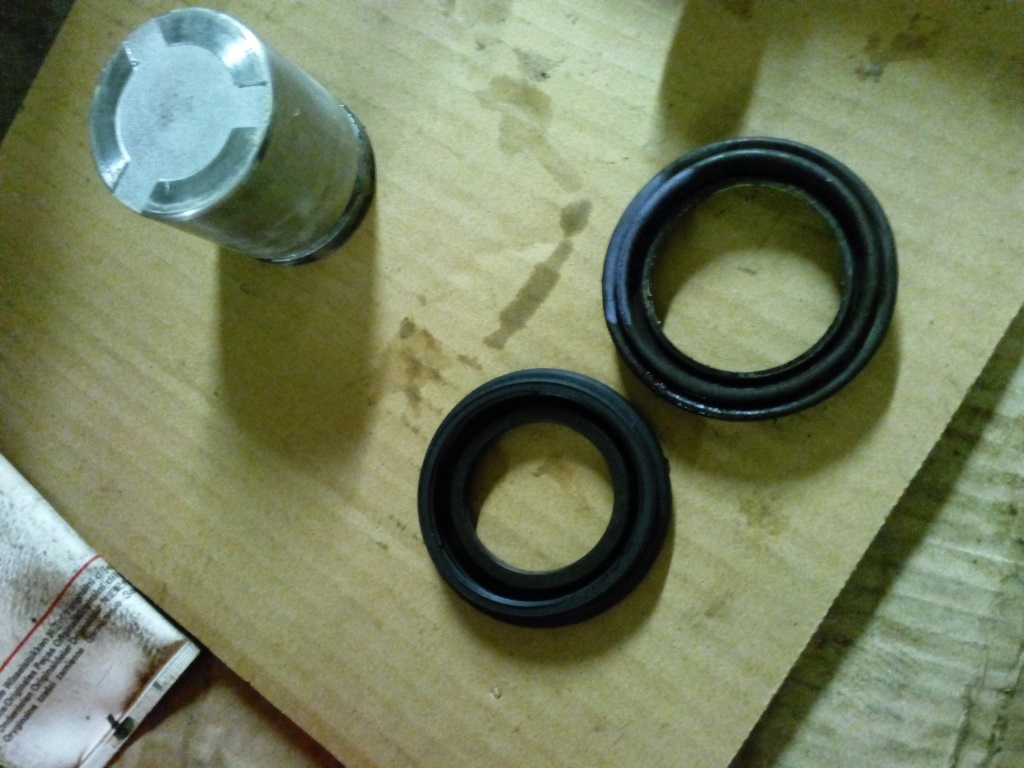

Потом вынимаем пыльник, для сравнения старый и новый

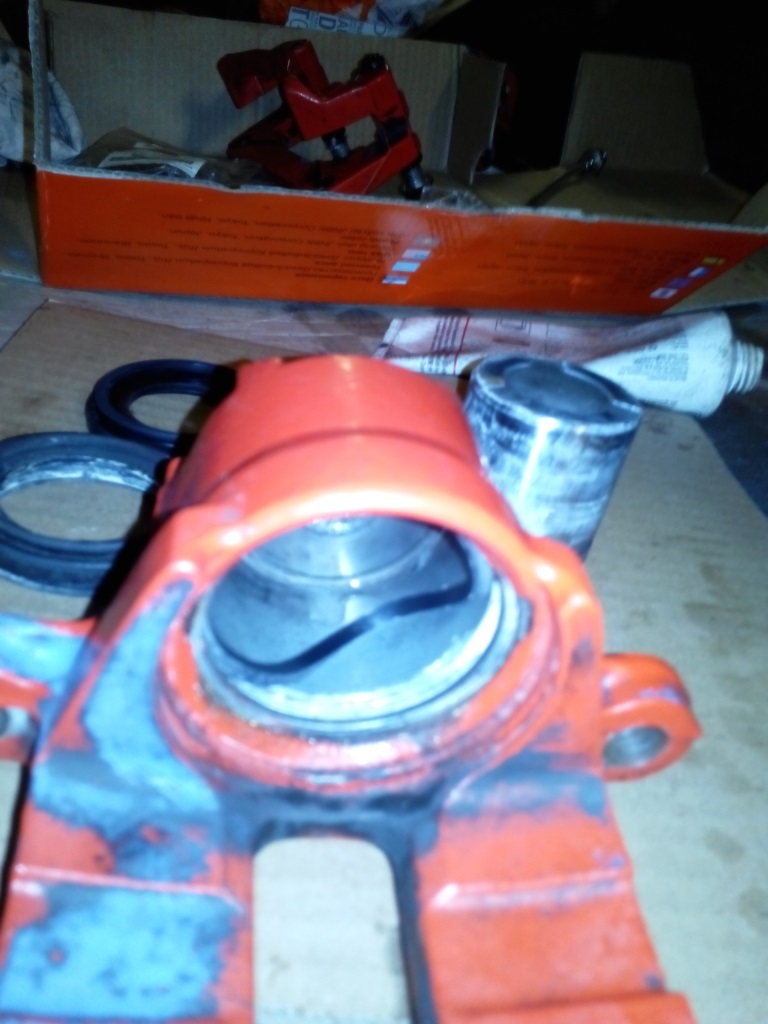

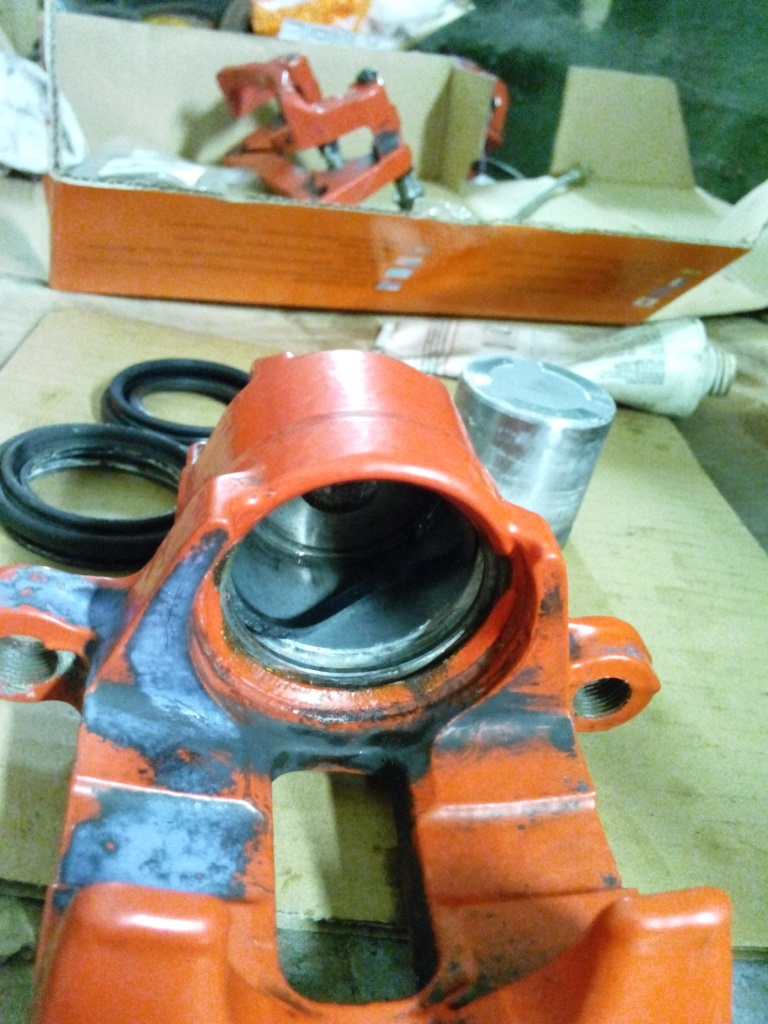

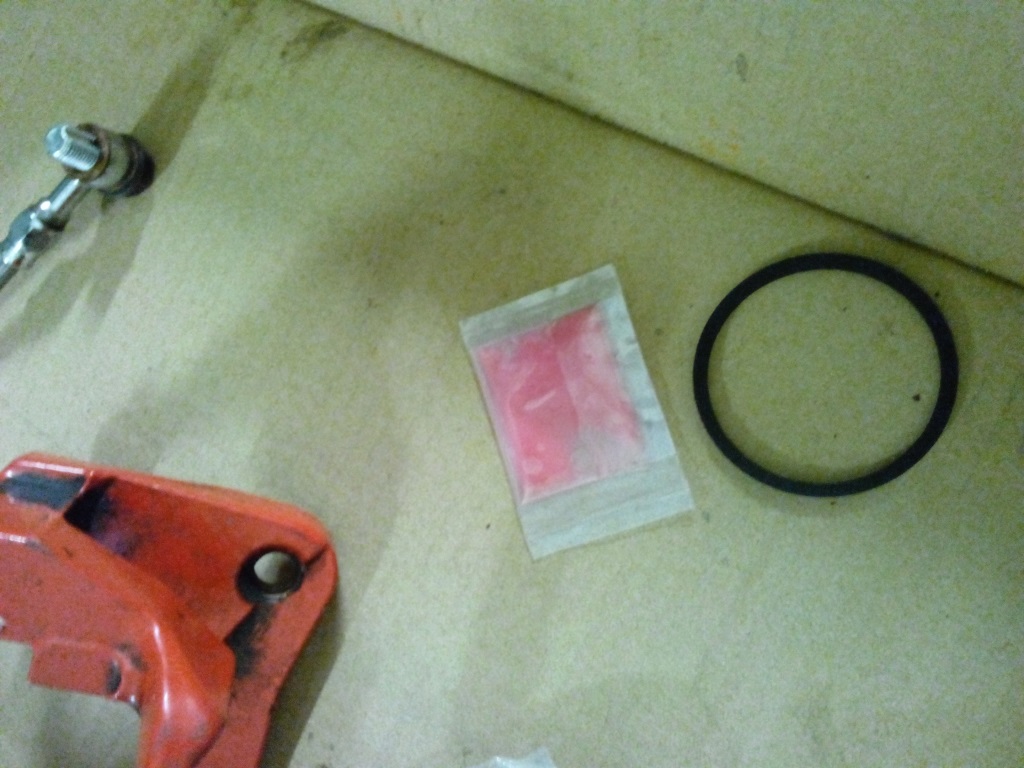

далее вынимаем манжету

берем из ремкомплекта новую и промазываем смазкой которая идет в комплекте

ставим манжету обратно, потом этой же смазкой смазываем посадочное место для пыльника.

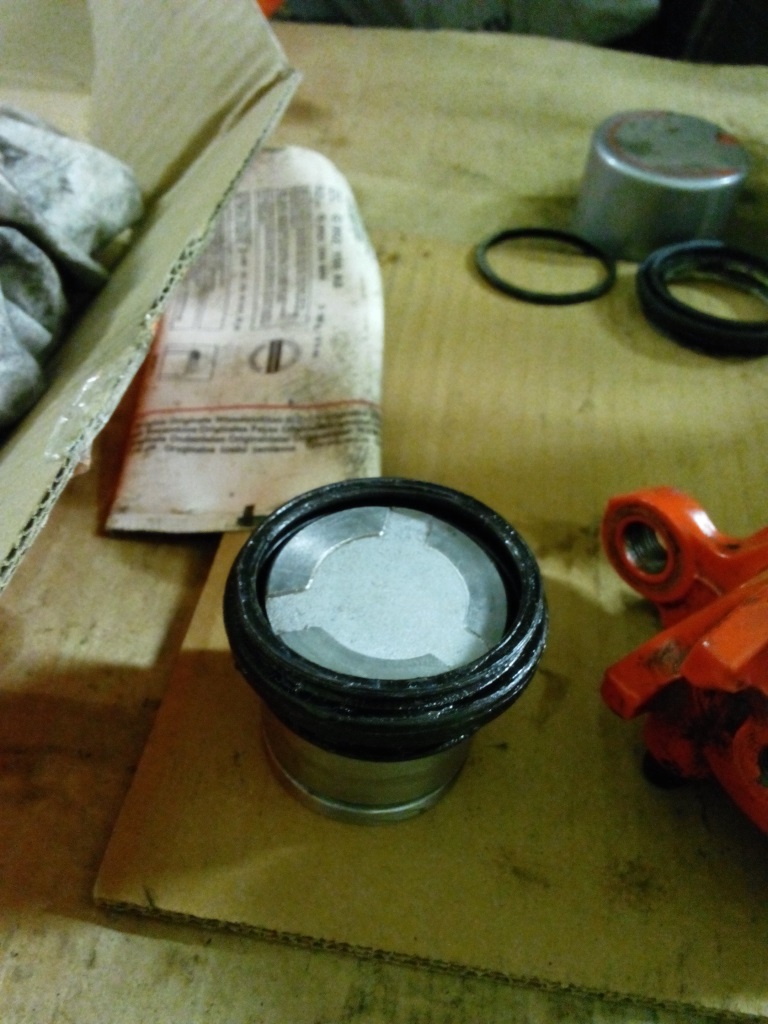

Смазываем пыльник смазкой и натягиваем на поршень

и стягиваем его почти к основанию поршня, остатки смазки равномерно замазываем между поршнем и пыльником. Потом когда поставим смазка уберется манжетой в складки пыльника. Теперь вставляем край пыльника в паз равномерно, складки это позволяют сделать так чтоб поршень не выскочил, затем вставляем поршень слегка покачивая вначале чтоб он вошел в пыльник, а потом просто вставляем его до конца. Все делается без особых усилий. Хотел обратить внимание, что в отличии от П2 на П4 нет кольца которое держит пыльник, которое столько доставляло геморроя при сборке. В П4 чтоб не вылетел пыльник его держит поршень. И почему должно было пройти столько времени, чтоб японские инженера додумались до этого На мой взгляд суппорта передние и задние на П4 более техничные чем на каких либо других Паджеро, будь то спорт, Л200, П2, П3, Пинин.

[Roman 83]

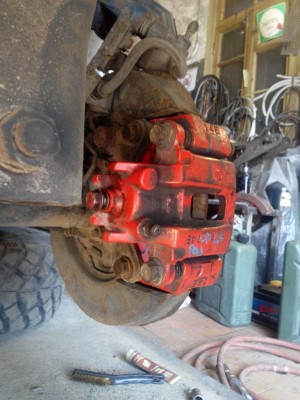

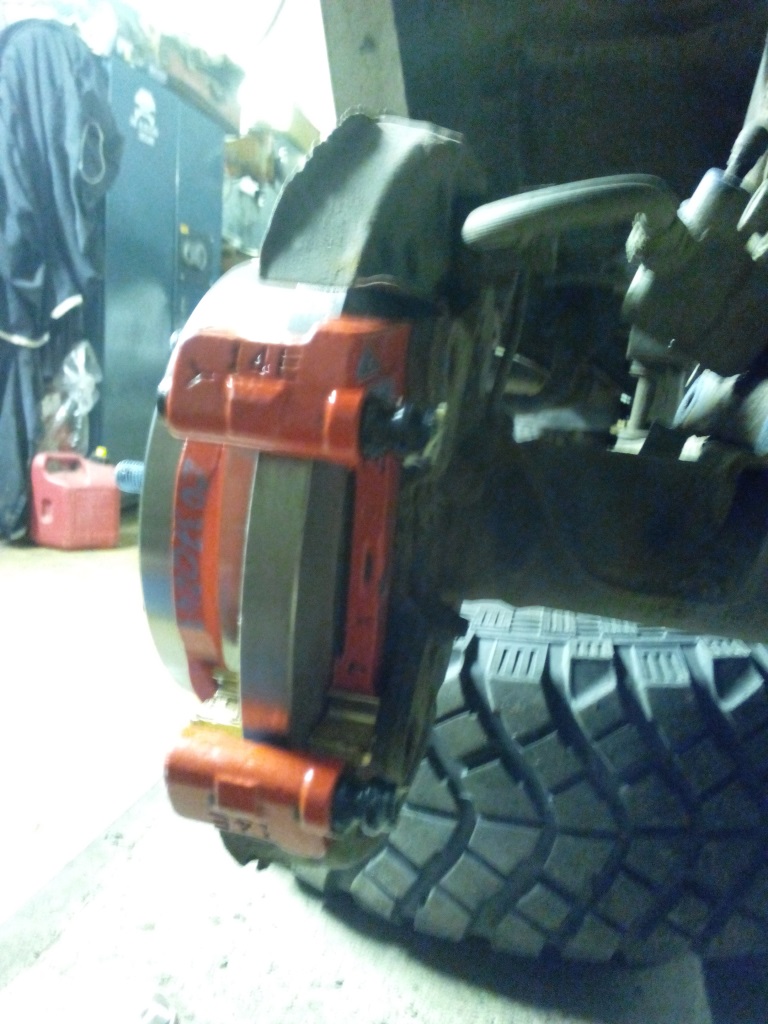

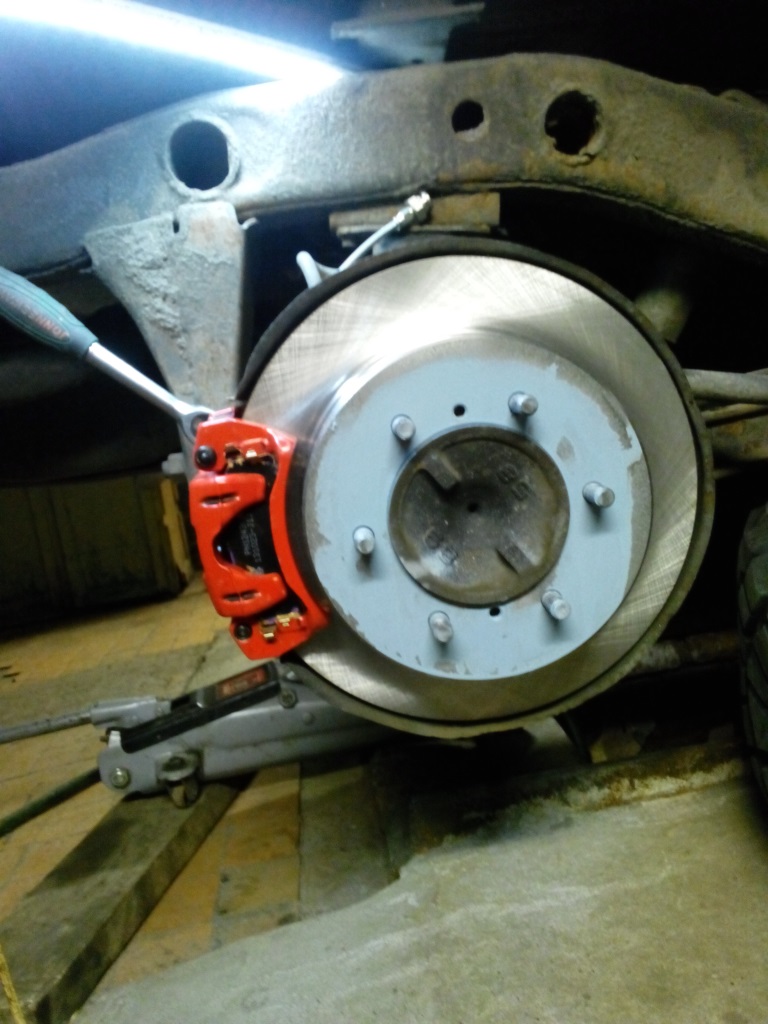

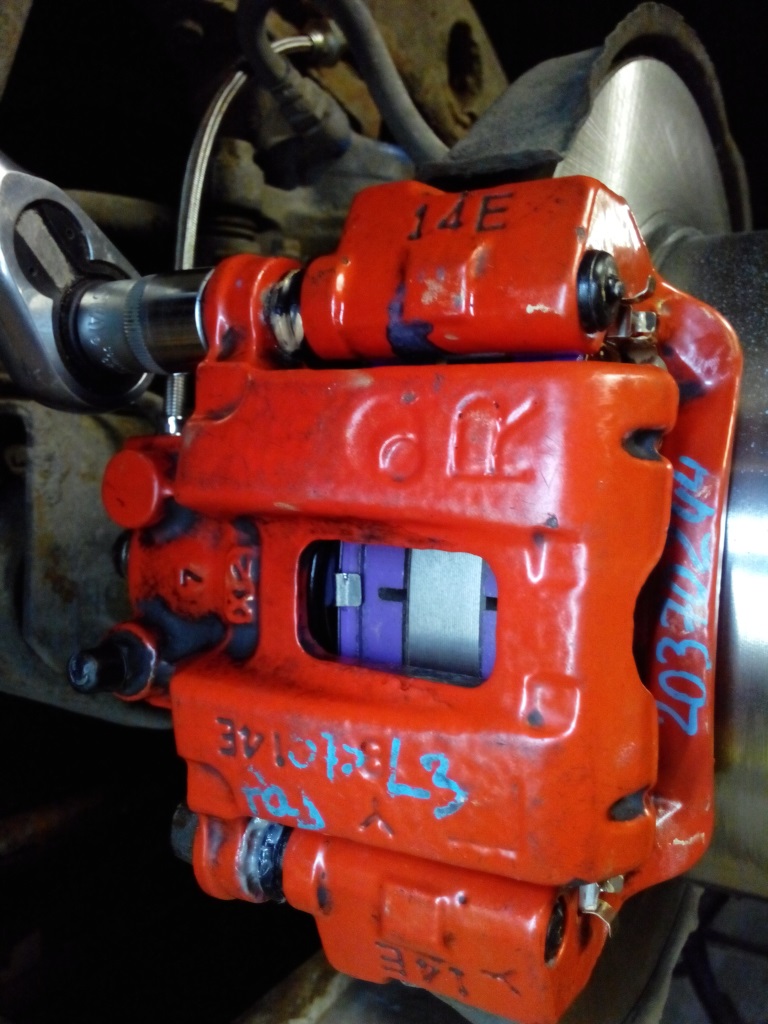

Далее все собираем и ставим на место. Выглядит в сборе это так:

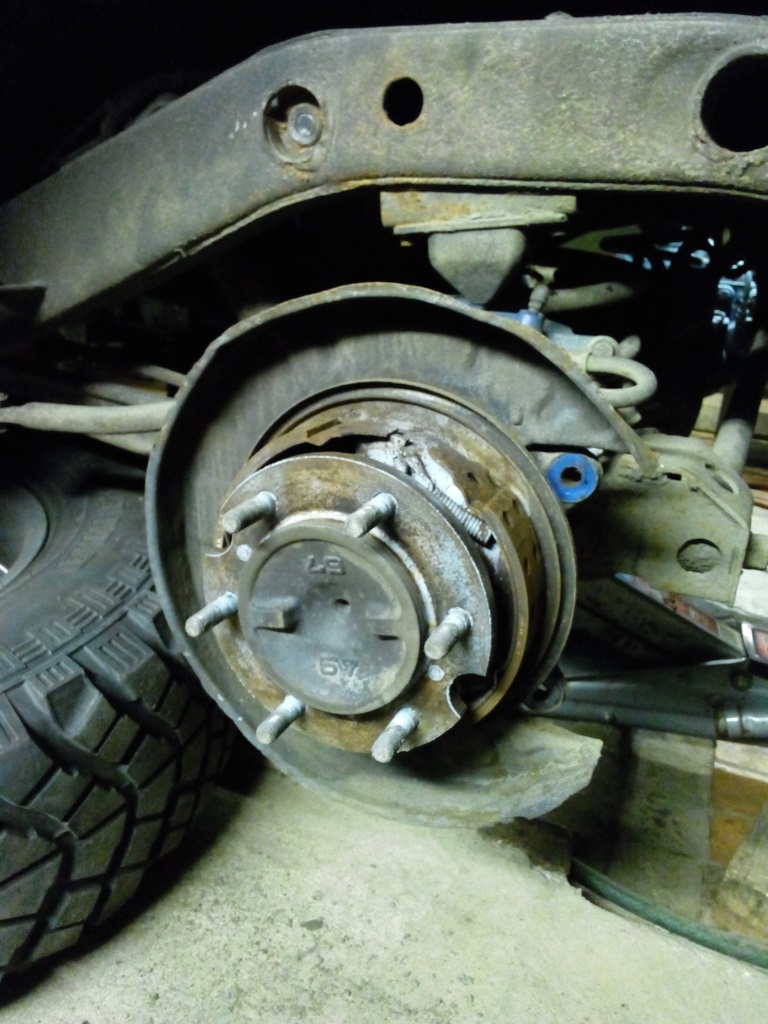

Без суппорта так

Завтра продолжу много не флудите

[emelyanov]

чего то я итог не в курил , суппорта подходят от п4 на 2 без переделок ?

[Roman 83]

Подходят, но есть нюансы. Завтра до расскажу про нюансы

[Daddy]

Подходят, но есть нюансы. Завтра до расскажу про нюансы

Фига ты интриган!

[Roman 83]

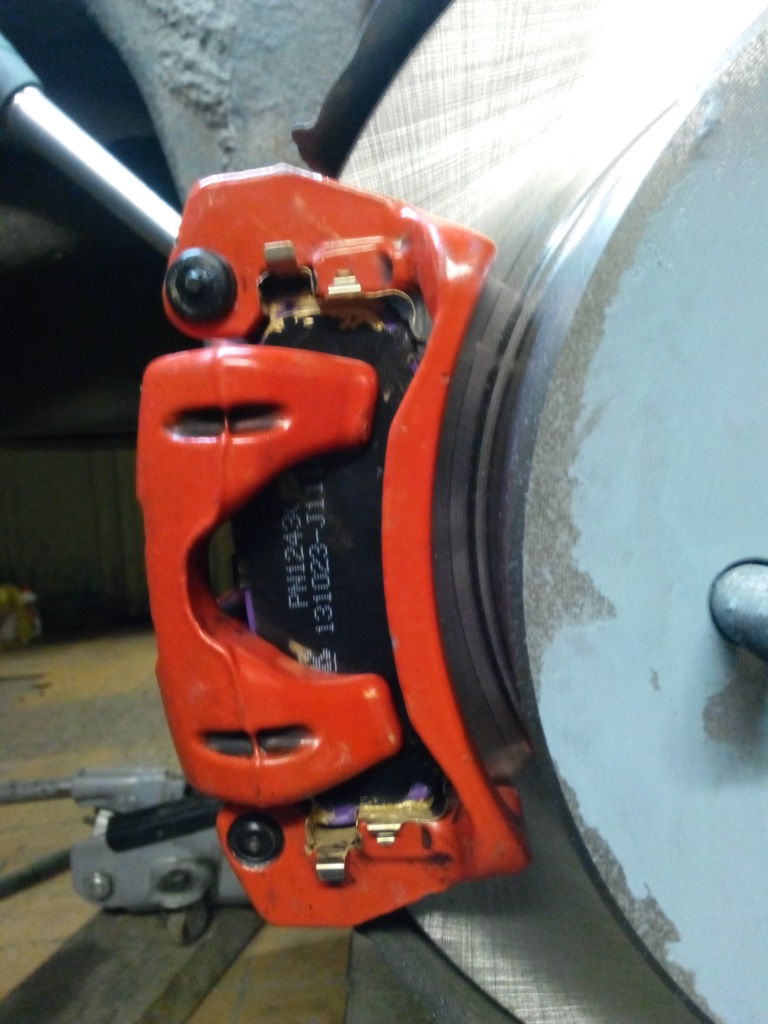

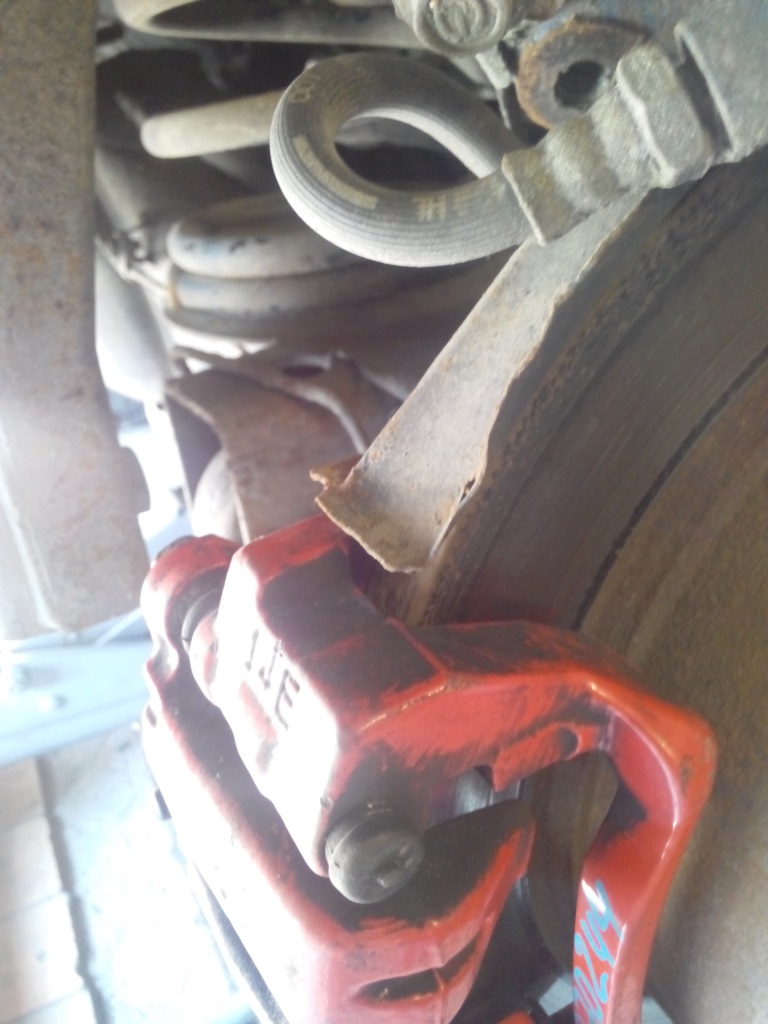

И так продолжаем разговор. Суппорта встают от П4 без переделок, колодки по диску, как видно на фото, в рабочей зоне. Площадь пятна контакта чуть больше чем на П2. Скоба без суппорта стоит ровно не трет, болты кремления те же и резьба та же толщина скобы с резьбой та же. А теперь про нюансы:

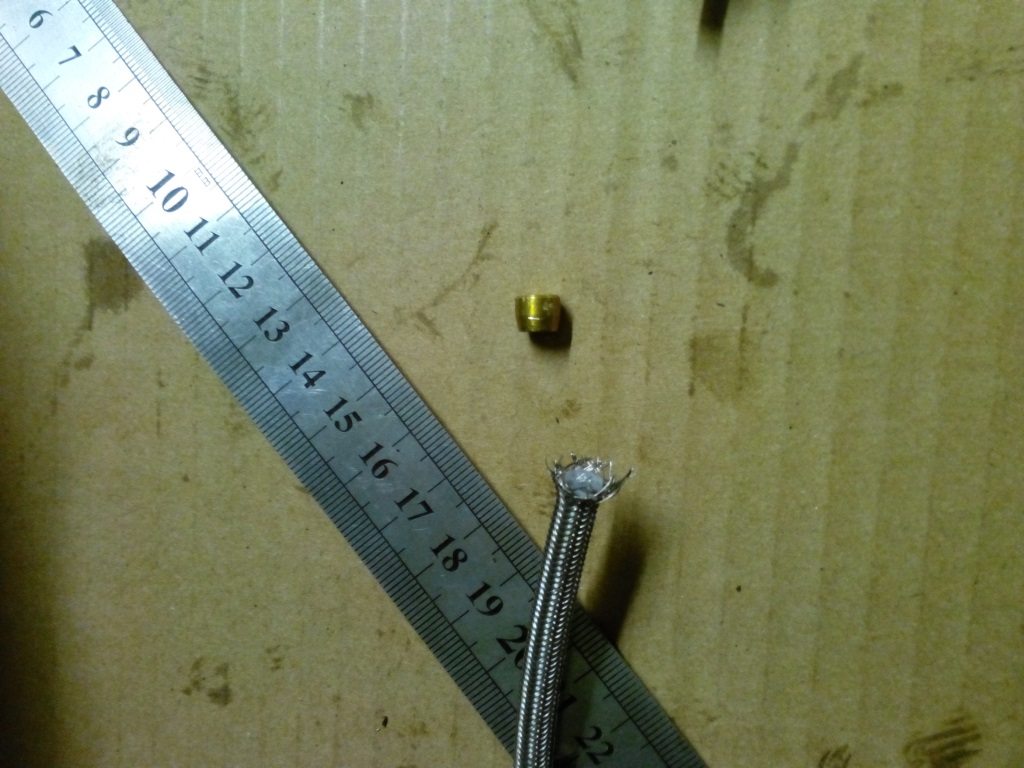

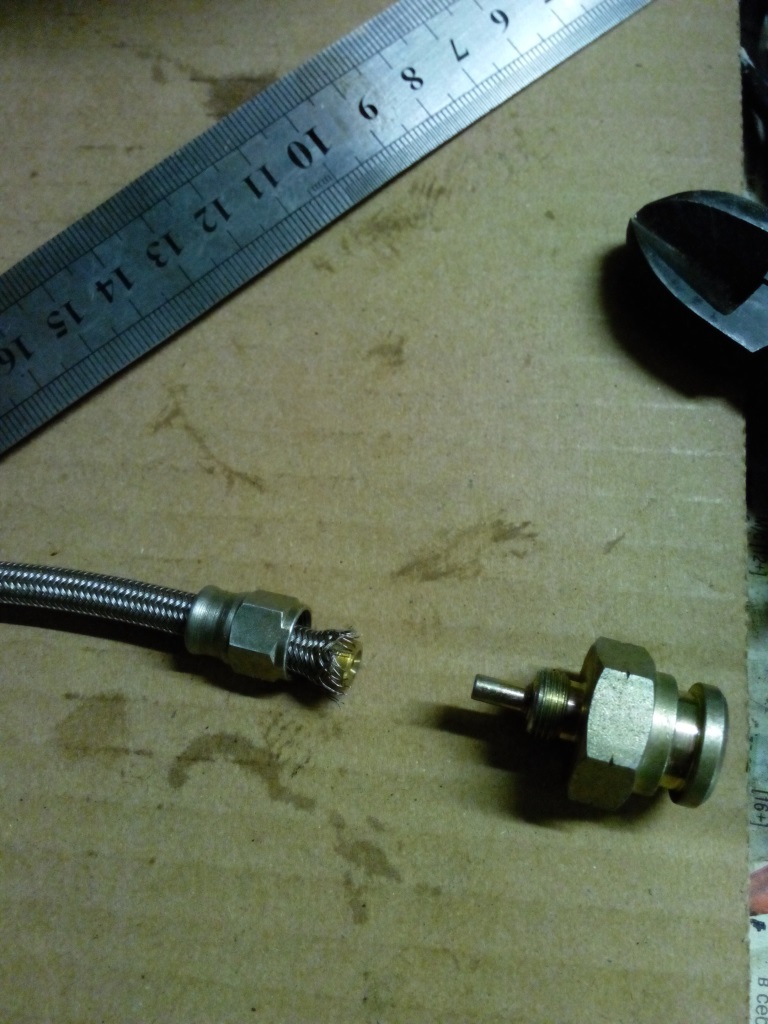

чтоб подключить к тормозной системе суппорт от П4 надо изготавливать шланг специальный т.к. на П2 шланг резьба/резьба, а на П4 бандж/резьба и штатный шланг очень длинный из-за независимой подвески. Поэтому покупал армированные шланги и сам делал. Шланги фирмы Goodridge и фитинги той же фирмы, берется бандж под болт и две медные шайбочки и резьбовой фитинг с внутренней резьбой по моему М10 шаг 1 мм. Шланг режется специальными кусачками выглядят они как клюв попугая и режущие части заходят одна за другую, если резать обычными кусачками то шлаг заминается и соединение будет не качественное. Отрезали шлаг посмотрели чтоб было ровный срез, надеваем гайку и сдвигаем оплетку немного назад

потом вставляем конусную вставку на внутреннюю пластиковую часть она должна сесть до упора внутри видно насколько вошел шланг

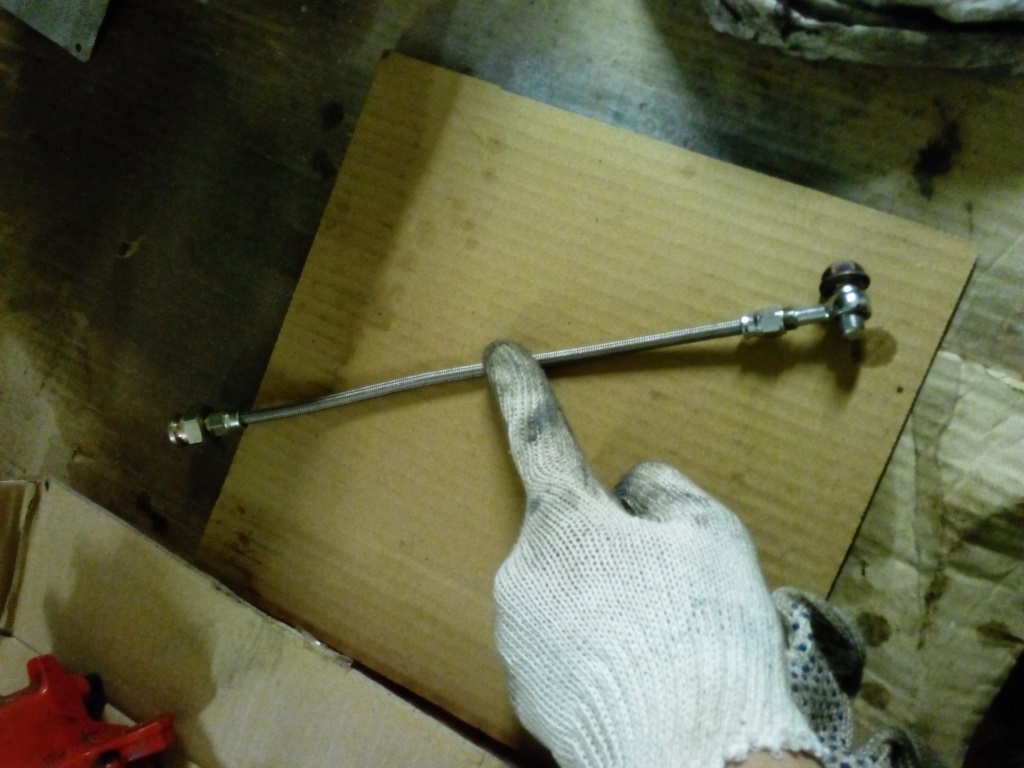

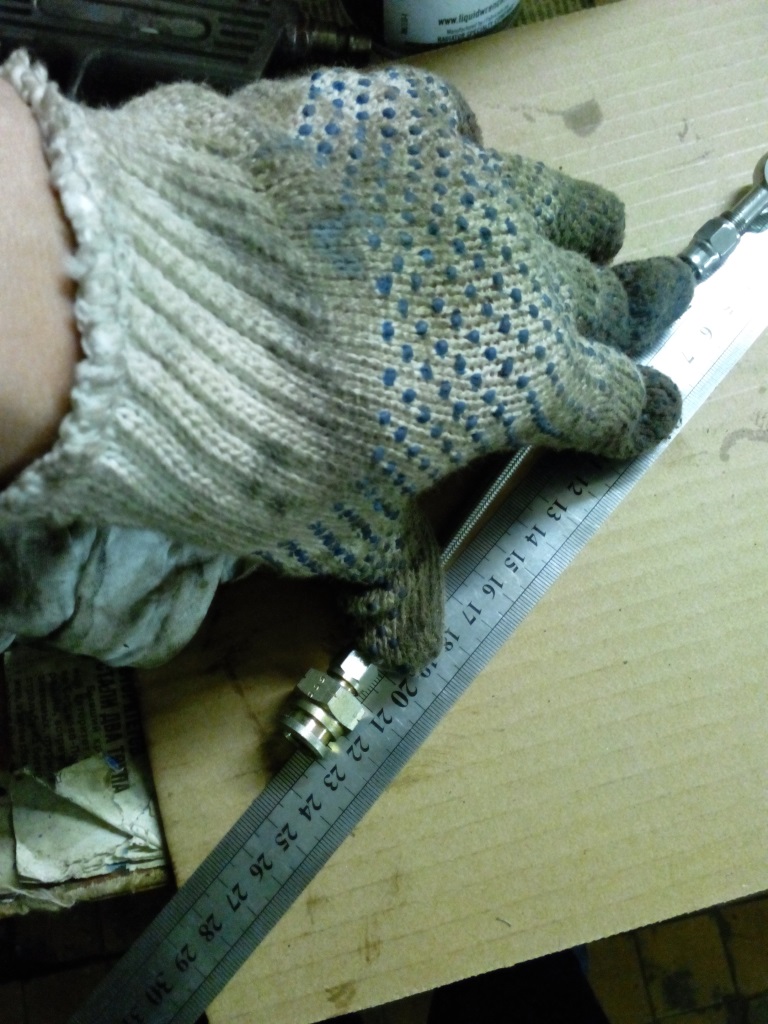

потом вставляем фитинг до конца и накручиваем гайку. Будьте внимательными чтоб оплетка не попала на резьбу и в тоже время не была сильно короткой иначе при скручивании выскочит шланг и не зажмется. Закручивается ключом на 19 и 12 до легкого упора перетягивать не стоит. С банджем то же самая операция. После сбора выглядит вот так

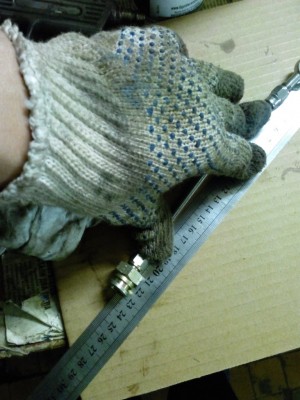

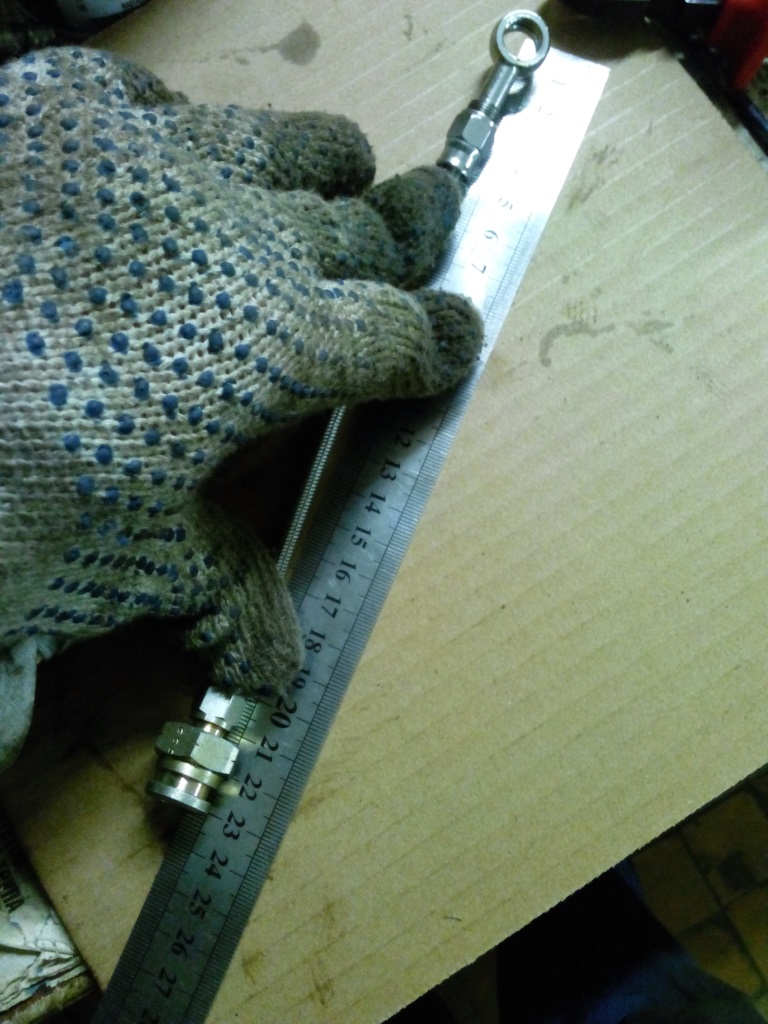

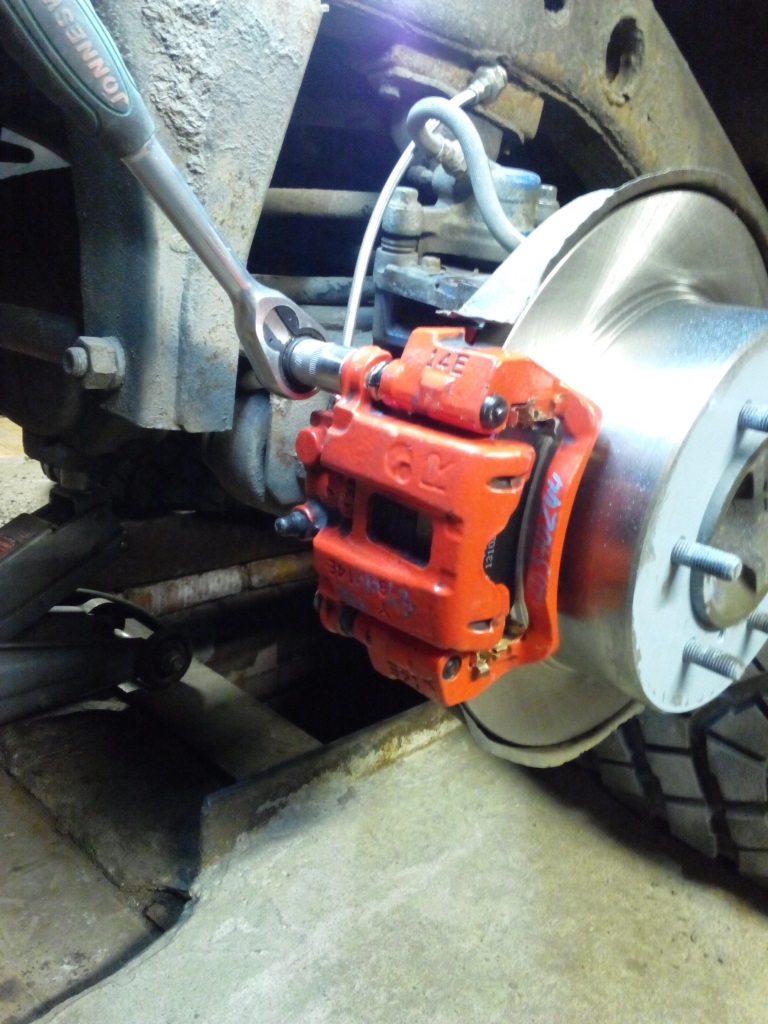

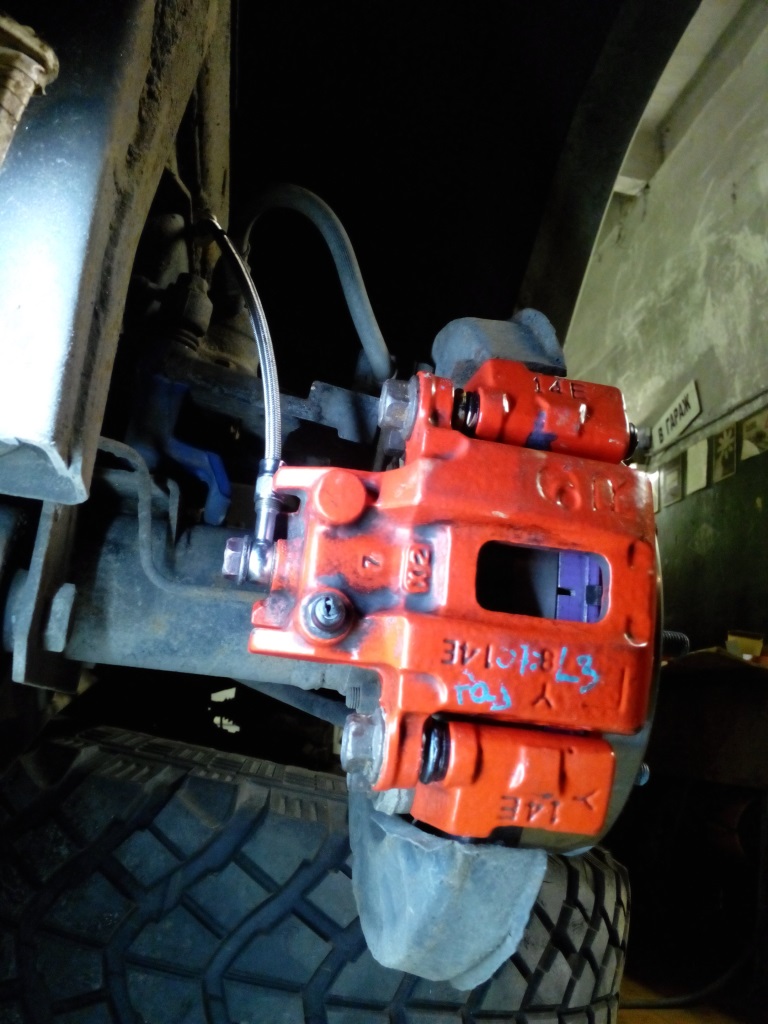

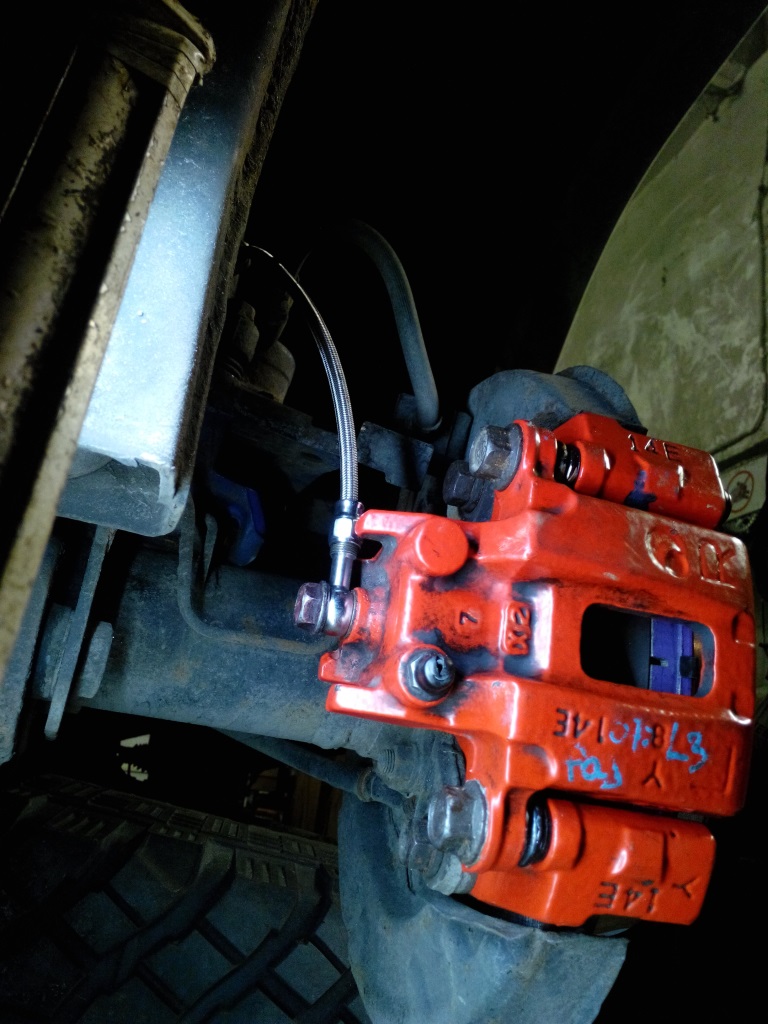

длина шланга видна на фото. теперь ставим на суппорт. Болт на Суппорте более практичный и надежный в сравнении с болтами которые имеют внутренние отверстие.

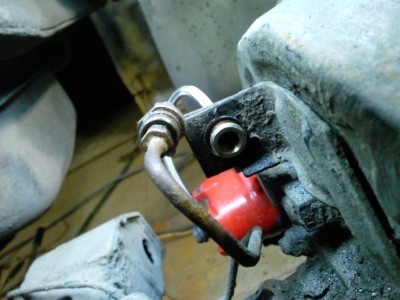

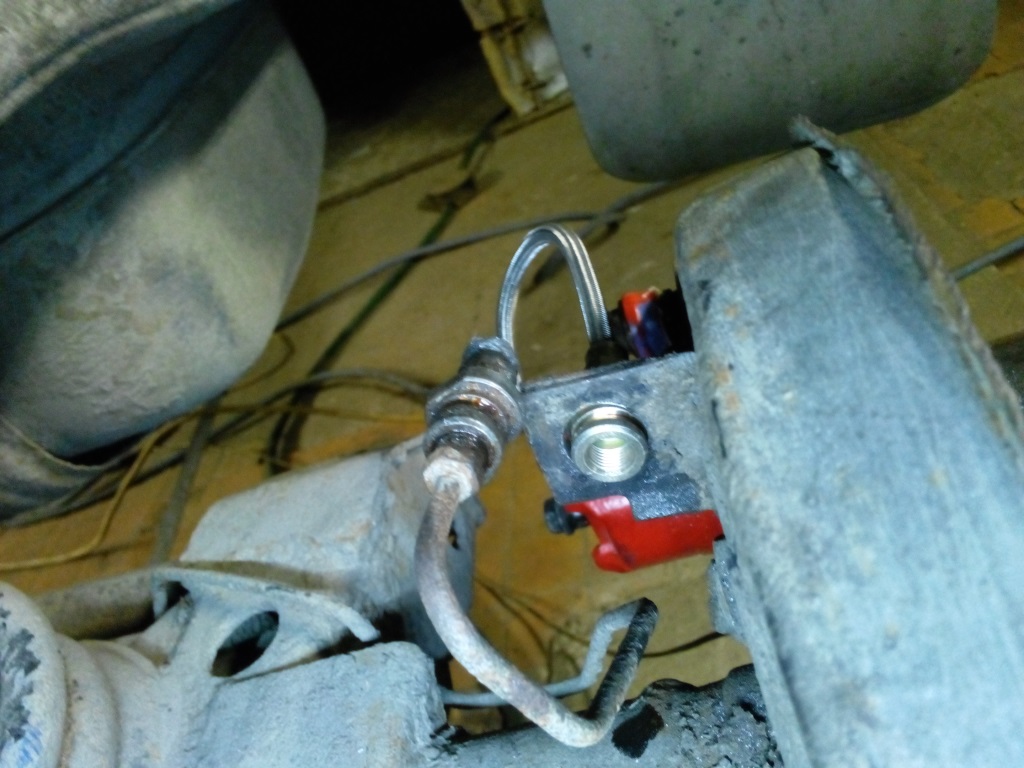

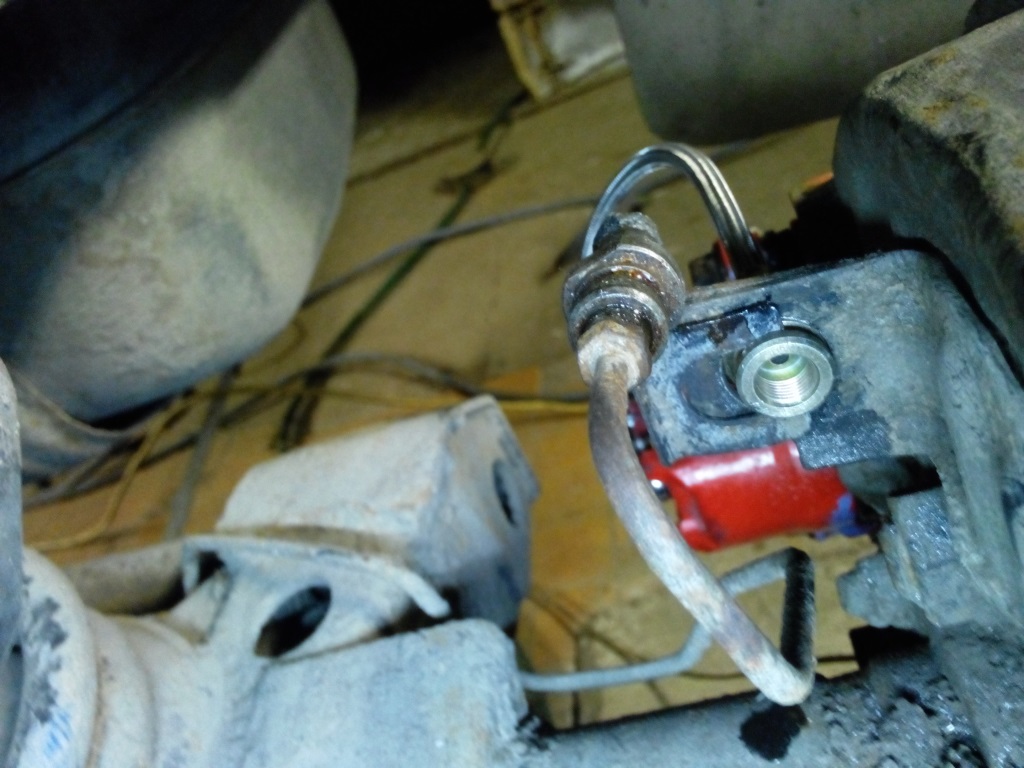

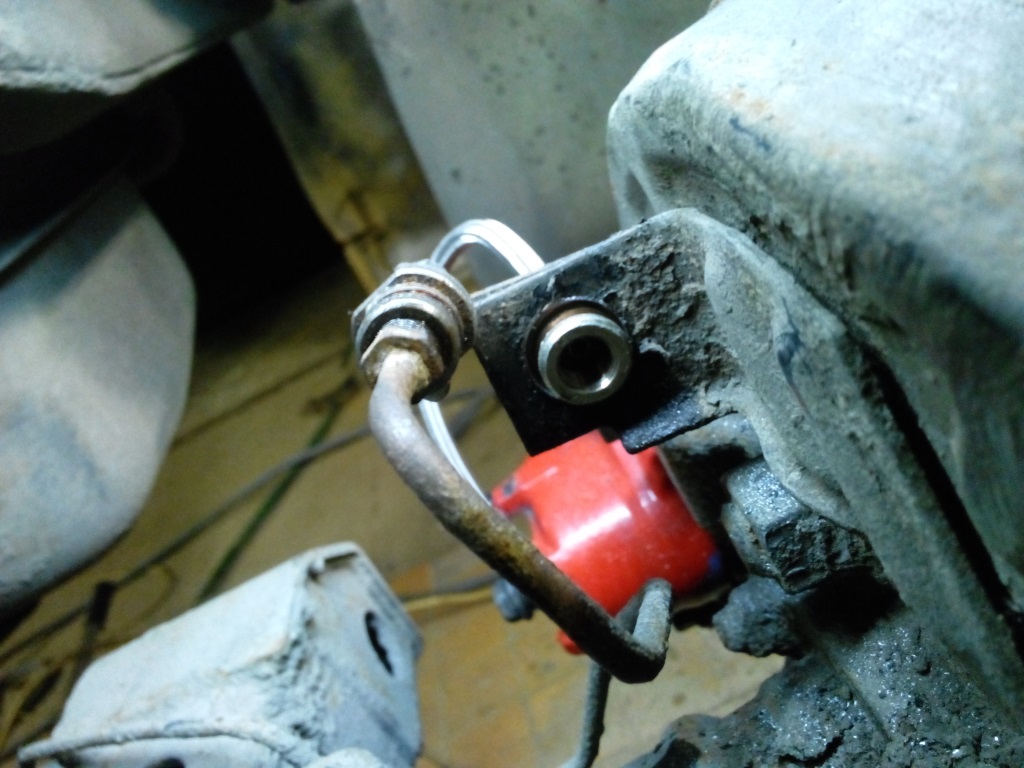

Далее отсоединяем старый шланг с суппортом и ставим заглушку чтоб не залить тормозухой пол. И рассверливаем старое посадочное отверстие шарошкой или сверлом пирамидкой на несколько мм так чтоб гайка на новом фитинге не упиралась, но и не проскакивала

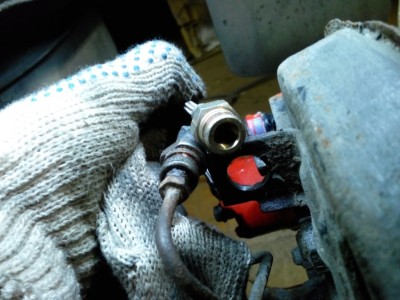

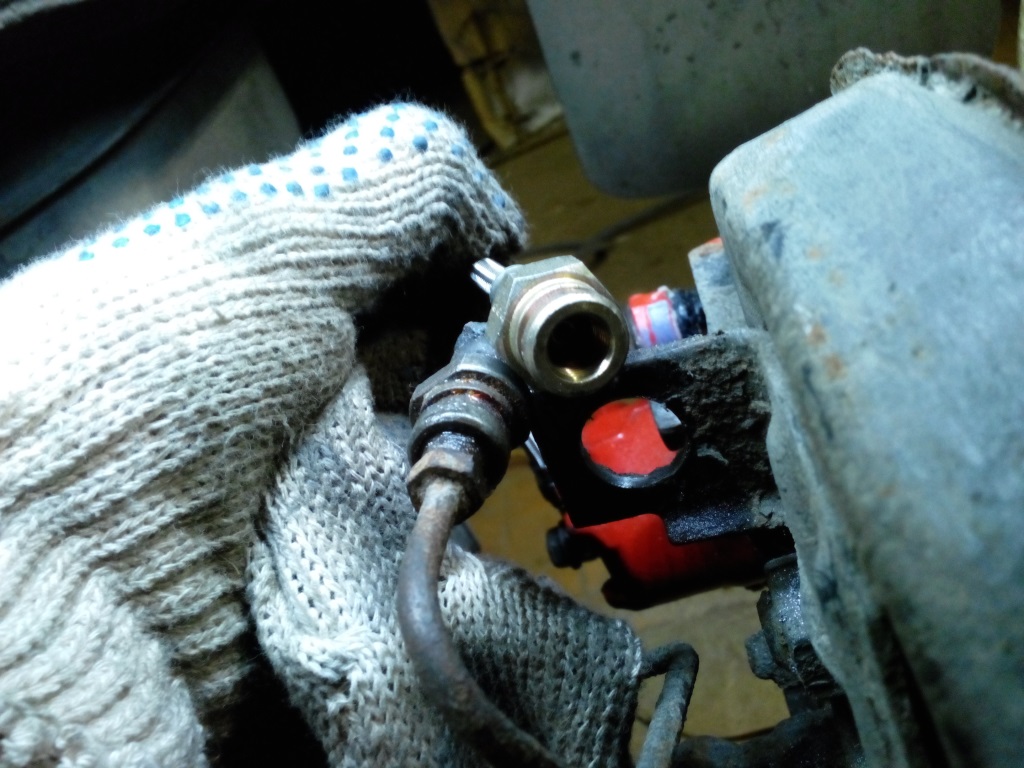

снимаем заглушку и соединяем тормозную трубку с фитингом, ставим стопорную пластину слегка выпрямляемую на место

аналогичные работы повторяем с другой стороны. Далее ставим колеса на место затягиваем, чтоб тормозные диски сели. Регулируем колодки ручника и прокачиваем тормоза

[Roman 83]

и в принципе все, но теперь нюанс очень спорный конечно. Обладатели машин с ABS могут дальше не читать, а без этого дивайса приходится еще постараться. Я прокачивал очень долго и упорно со всех сторон но педаль на не запущенном моторе все равно упор хватала только со второго качка. Пробовал кататься та же история. Начал искать что не так. Опытным путем исключения найдено было решение. Отсоединил один из задних суппортов, заглуши трубку заглушкой и педаль сразу появилась. Мысль посетила сто с увеличением объема поршней задних суппортов, стало не хватать объема главного тормозного цилиндра. ОБРАЩАЮ ВНИМАНИЕ, ЧТО ТАКАЯ СИТУАЦИЯ ПРОИЗОШЛА ТОЛЬКО У МЕНЯ И ОНА ИНДИВИДУАЛЬНА возможно при ваших переделках ГТЦ будет хватать, возможно он новый и с ним все впорядке. Но у меня было так. Был совет, попробовать отрегулировать шток ваккумника, крутил не получилось, положил маленький шарик. Прокачал и о чудо педаль стала такой какой никогда не была. Тормозит почти в начале нажима. Но радость не долгой была. Ходовые испытания показали что шарик велик и после нескольких нажатий тормоза встали колом так как шток ГТЦ не возвращался до конца назад и перекрывал перепускное отверстие. Вообщем пришлось на дороге откручивать ГТЦ от ваккумника и ставить шайбы как проставки,чтоб хоть как то доехать обратно до гаража, так как шарик не выкатывался. Совет: не отъезжайте далеко от места ремонта
Приехал обратно все вынул прокачал, и чуда не произошло.

[Roman 83]

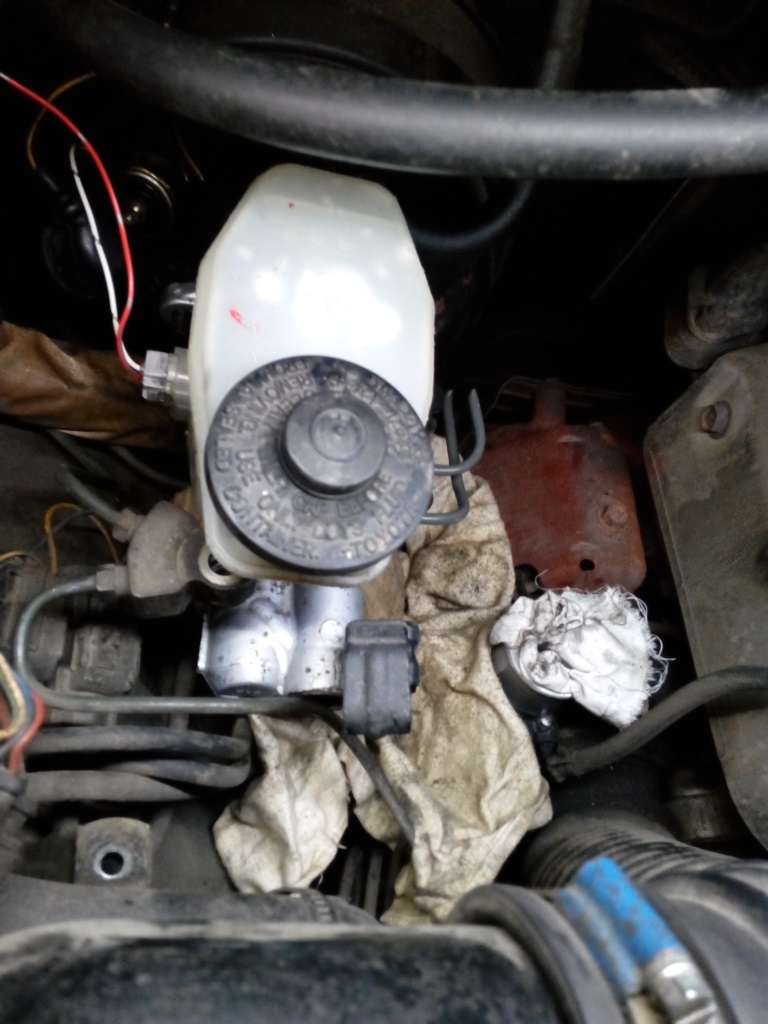

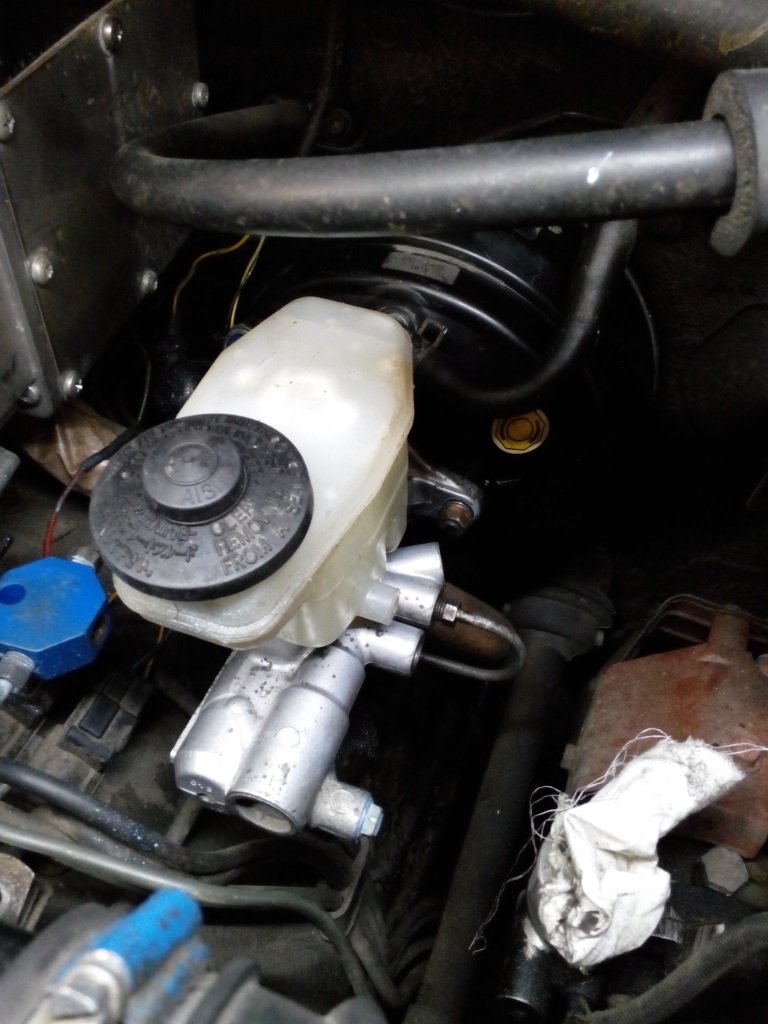

Начал поиски другого ГТЦ с большим объемом. Па вид подходил ГТЦ под два отверстия от Toyota Land Cruiser 80 с мотором 4.2 без ABS. Приехал на разборку, под два отверстия не оказалось были под 4. Пошли с продаваном поискать посмотреть что может подойти. Длина нашего ГТЦ 150мм и диаметр наружный 32мм. Подобрал двух поршневой от Toyota Mark или от Toyota Hi ace regiu год не знаю и двигатель тоже не знаю. У казал две машины потому что у них разные расширительные бочки и при примерки на ваккумник бочок упирается в трубку шланга вакуума. Когда поставил получилось так:

Поскольку у нас стоит разветвитель на передний контур и он подсоединяется болтом с резьбой и внутренним отверстием, а на новом ГТЦ подсоединение двумя обычными штуцерами начал переделку. Взял тройник под тормозные трубки от П2 с заднего моста и через него соединил передний корпус.

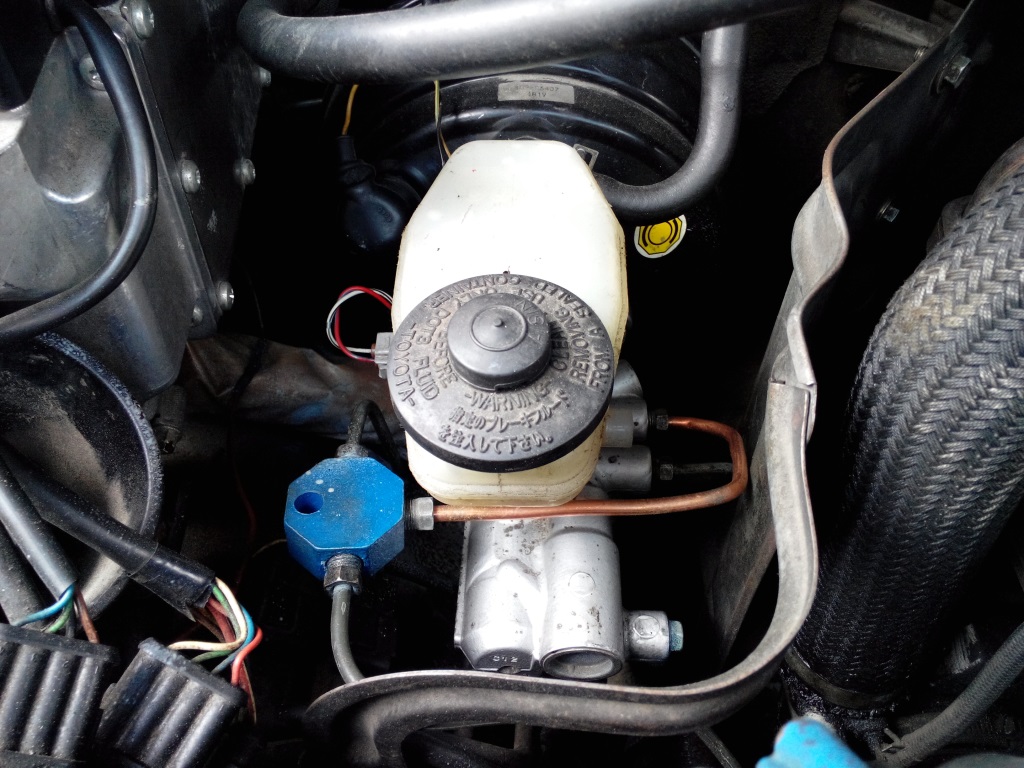

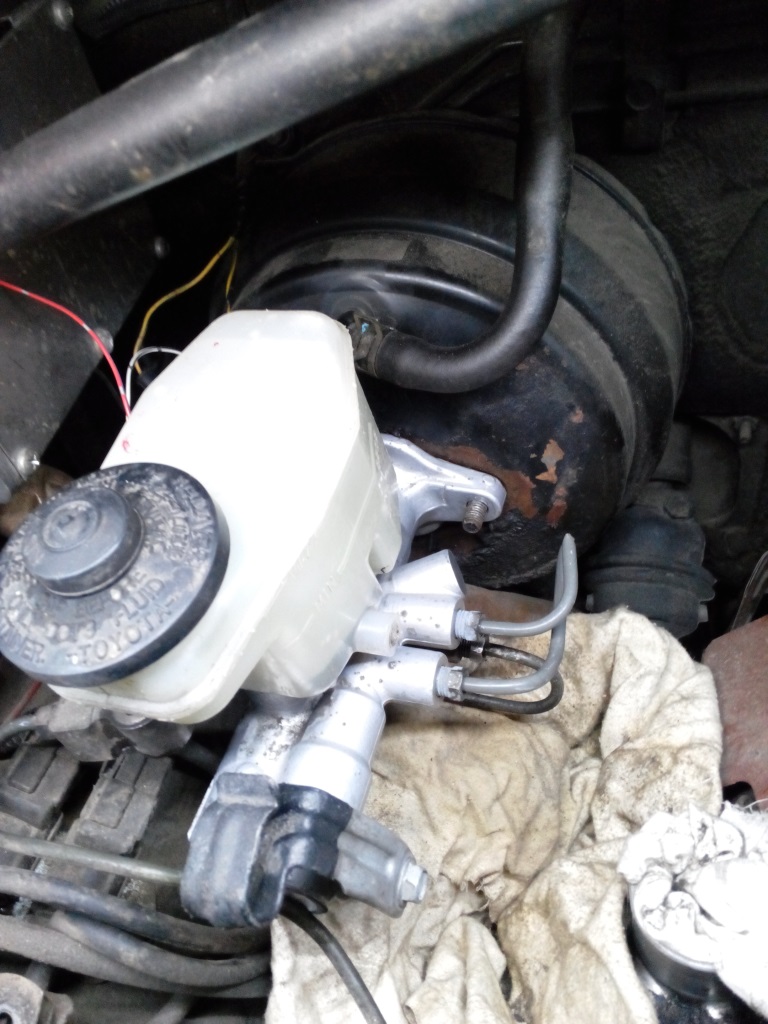

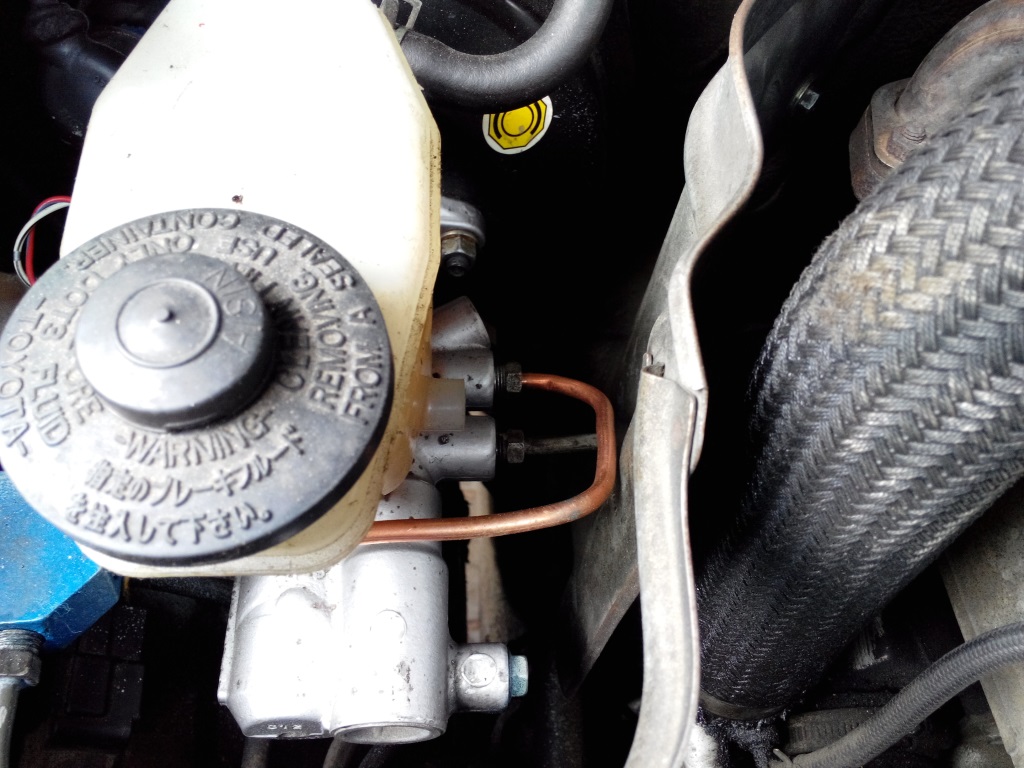

Купил кусок медной трубки диаметр 5мм и вальцовщик для тормозных трубок. Штуцера взял от того ГТЦ который купил на разборе. Изготовил трубку с двумя штуцерами. Получилось вот так

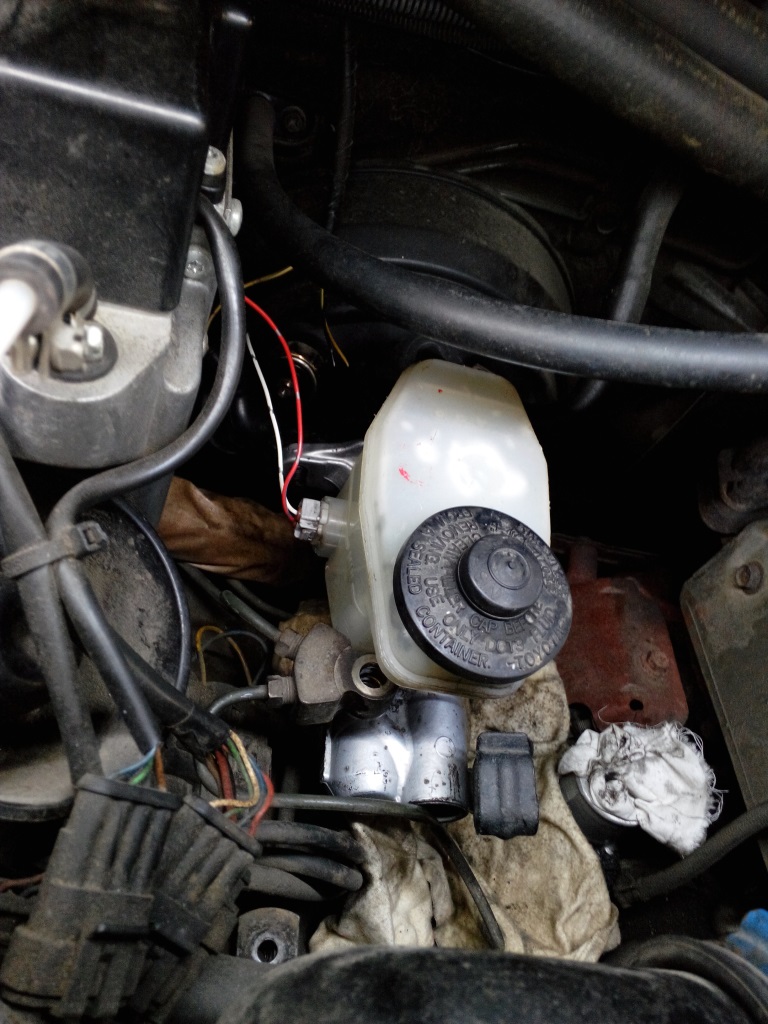

. Далее прокачал все, педаль появилась. Начал ходовые испытания. Выяснилось что перепутан задний и передний контур, поменял. На фото видно что передний контур ближе к ваккумнику, а задний следующий.

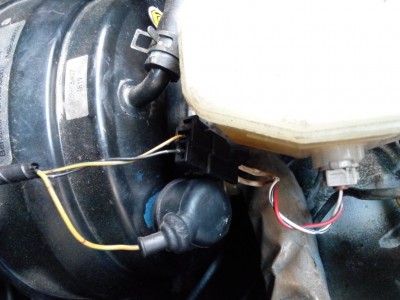

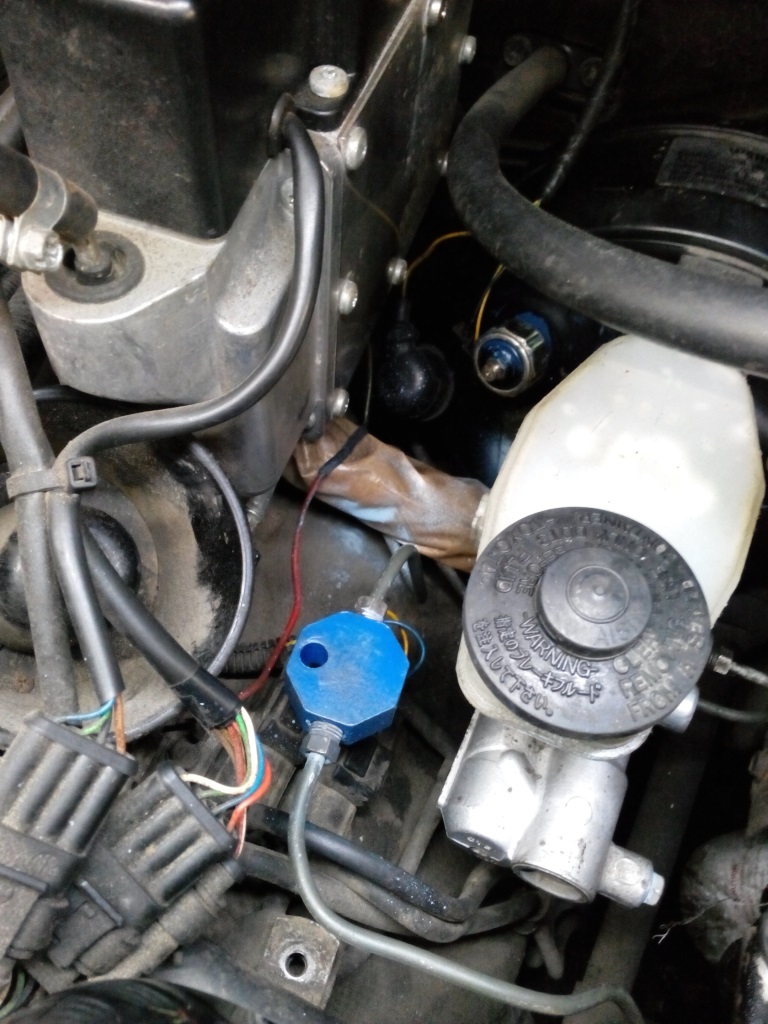

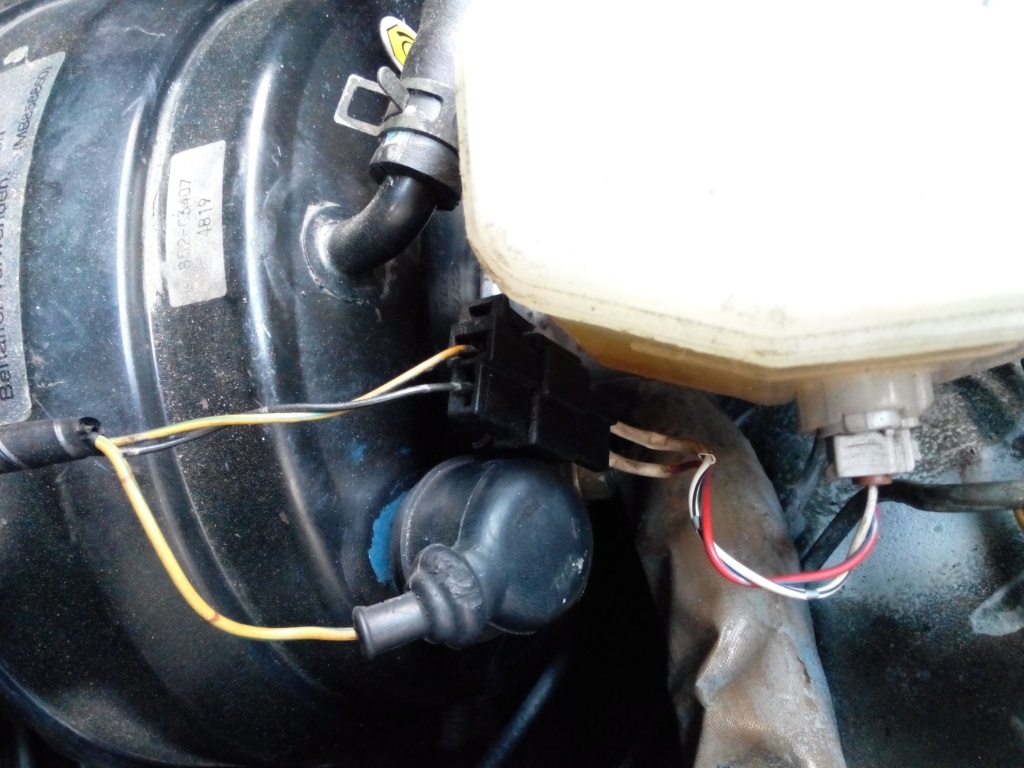

потом запаял датчик уровня тормозухи и подсоединил.

Все на штатных разъемах.
С момента переделки проехал примерно 1000 км. Полет нормальный, колодки притираются и тормоза с каждым разом лучше. Внимание тем кто захочет поставить такие же колодки которые я ставил себе, их надо прогревать!!! Как только начали движение надо несколько раз резко притормозить в безопасном месте и далее они хорошо осаживают машину. Т.к. при долгой стоянке они остывают и тормозной путь на них увеличивается. А когда прогреются после нескольких торможений, тормозят очень даже нечего.
Вот собственно и все.

[emelyanov]

хрена себе нюансы , но фатанов и рукастых они не остановят )))

[Roman 83]

по моему обоюдному мнению есть понимание что при наличии ABS переделок с ГТЦ не потребуется. Но это не проверенно

[emelyanov]

Роман а где территориально обитаешь ,может рядом проезжать буду , посмотреть смогу ?

[Roman 83]

сейчас переехал в Питер

[emelyanov]

про переехать я понял , но питер не маленький , поэтому и спросил )))

[Владимир Михайлович]

У машин с АБС будут те же проблемы по причине малого объема главного тормозного. Для преодоления надо по-максимуму возможного убирать люфты в направляющих, чтоб получить минимальный ход цилиндров. Интересно приспособил другой тормозной, жаль не замерил диаметр и ход. У П2 диаметр 22,8 и ход около 30 мм. Получается, что средний ход рабочих не более 1,5 мм, что при разношенных суппортах маловато.
Рабочие от восьмерки вместо задних П2 встают с меньшими затратами, и работают хорошо.

[flashEL]

а собственно вопрос оно того стоило ?!
тормоза то стали лучше чем с родными суппортами ?
и сколько примерно затрат ушло ?

[Roman 83]

Ставил из-за того что жил барабашка который не давал работать нормально одному суппорту, и одна колодка (ближе к поршню стачивалась раньше других) Суппорта от П4 работают хорошо, в техническом исполнении очень понравились. Стоимость за один суппорт 3400 была зимой, сейчас они почему-то подешевле стали. Фитинги и шланги не помню сколько стоили. ГТЦ 1500р

[Roman 83]

У машин с АБС будут те же проблемы по причине малого объема главного тормозного. Для преодоления надо по-максимуму возможного убирать люфты в направляющих, чтоб получить минимальный ход цилиндров. Интересно приспособил другой тормозной, жаль не замерил диаметр и ход. У П2 диаметр 22,8 и ход около 30 мм. Получается, что средний ход рабочих не более 1,5 мм, что при разношенных суппортах маловато.
Рабочие от восьмерки вместо задних П2 встают с меньшими затратами, и работают хорошо.

"не родной" ГТЦ по форме другой. А люфтов почти не было сзади все новое стояло и диск и колодки. Когда прокачивал даже суппорт не шевелился. А про восьмерочный суппорт, оно конечно и можно поставить. Вы возьмите два суппорта в руки от П4 и от восьмерки, и попробуйте их перебрать. Я машину для себя делаю

[Pol@ATOM]

Конечно сильная история, да и шланги армированные ставят раллисты, но..... Для последователей - к сожалению сильные ДТП встречаются и не всегда их удаётся избежать.... Любая экспертиза такой машины может сделать обладателя из невиновного..... Да и на границе могут вдеть... А так - да, прикольно.... Молодец, красиво получилось....

[Roman 83]

Конечно сильная история, да и шланги армированные ставят раллисты, но..... Для последователей - к сожалению сильные ДТП встречаются и не всегда их удаётся избежать.... Любая экспертиза такой машины может сделать обладателя из невиновного..... Да и на границе могут вдеть... А так - да, прикольно.... Молодец, красиво получилось....

вот и получается лучшее враг хорошего. А резиновые я не нашел где в СПБ делают вот и пришлось армированные ставить
