на моторе 4м41 куда цеплять трубки от вакума?

[sergey999]

мужики подскажите куда цеплять трубки от вакума на моторе 4м41.(схему подключения если кто знает подскажите электроклапан+вакум)резиновые трубки хочу поменять на новые а сомневаюсь куда что?

[stranger699]

если хотите просто поменять на новые,в чем проблема?!?ставите на место старых...

[sazanchik]

а если неизвестно где стояли старые тогда что?

[Aleks_I]

а если неизвестно где стояли старые тогда что?

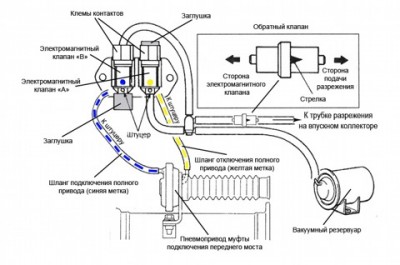

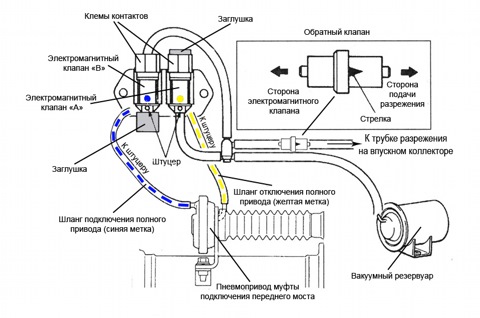

Может это ?

[sazanchik]

спасибо, только у меня с вакумного насоса выходит 3 трубки а на рисунке 4.
2 трубки должны подходить к дросельной заслонке 1 к клапану ЕГР и 2 на мост то совсем много получается

[Aleks_I]

спасибо, только у меня с вакумного насоса выходит 3 трубки а на рисунке 4.
2 трубки должны подходить к дросельной заслонке 1 к клапану ЕГР и 2 на мост то совсем много получается

На схеме только одна идёт к насосу , а остальные два на самом насосе у меня заглушены , ЕГР у меня электрический

[sazanchik]

на схеме как раз 4 трубки к насосу он нарисован посередине, вы наверно перепутали его с вакумным резервуаром который справа
а у меня егр не электрический, но он все равно заглушен

[Vitalya-74]

На рисунке вообще нет вакуумного насоса!!! Трубка на него идёт одна. От вакуумного насоса (у кого вакуумные актуаторы на заслонках), на блок клапанов (под АКБ, для заслонок) идёт две трубки, на клапана моста идёт одна.

[Aleks_I]

на схеме как раз 4 трубки к насосу он нарисован посередине, вы наверно перепутали его с вакумным резервуаром который справа
а у меня егр не электрический, но он все равно заглушен

Вы , пожалуйста , не фантазируйте , а почитайте подписи...

[roman746]

Схема вообще по-моему от бенз мотора . т.к. имеется подключение ко впускному коллектору

[Vitalya-74]

ну там только замени коллектор на вакуумный насос.

[sazanchik]

понятно что с вакумника идут трубки на клапана, непонятно с какого клапана и какая трубка идет на егр и на 1й и 2й вакуумные актуаторы на заслонке.

[Dizel Man]

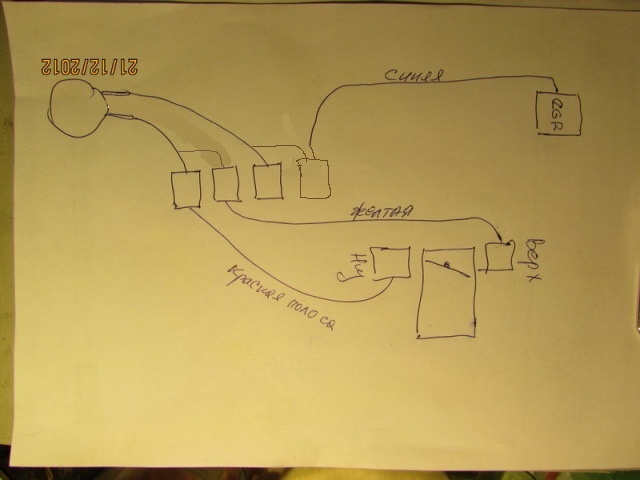

Не шибко эстетично, но весьма практично...

[sazanchik]

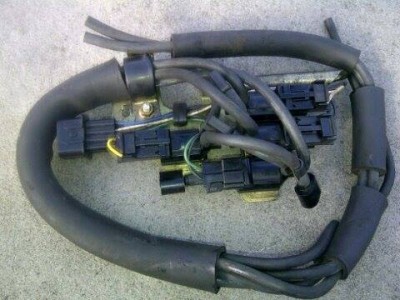

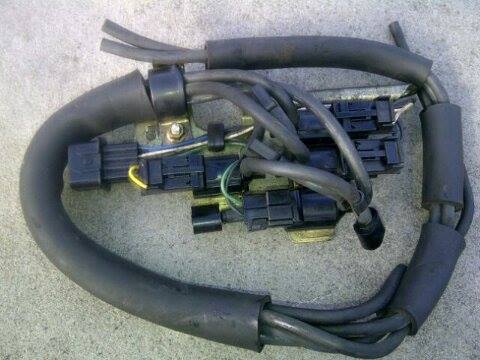

ну вот уже более понятно только у меня вот так.
а вот какой клапан за что отвечает (имеется ввиду к какому из клапанов подключать трубки от заслонок) и почему их четыре?

[ANDREY77]

А что за блок клапанов под АКБ ,кто объяснит и за что он отвечает ?
И что за шланг от впускного коллектора на датчик идёт , он случайно с турбиной не завязан?

[Dizel Man]

Под АКБ стоят вакуумные реле управляющие актуаторами дроссельной заслонки и EGR. Шланг идет к датчику наддува...

[ANDREY77]

спасибо буду разбираться ,глянул у меня поломаны пару выходов с клапанов ...

[Boyёк]

Под АКБ стоят вакуумные реле управляющие актуаторами дроссельной заслонки и EGR. Шланг идет к датчику наддува...

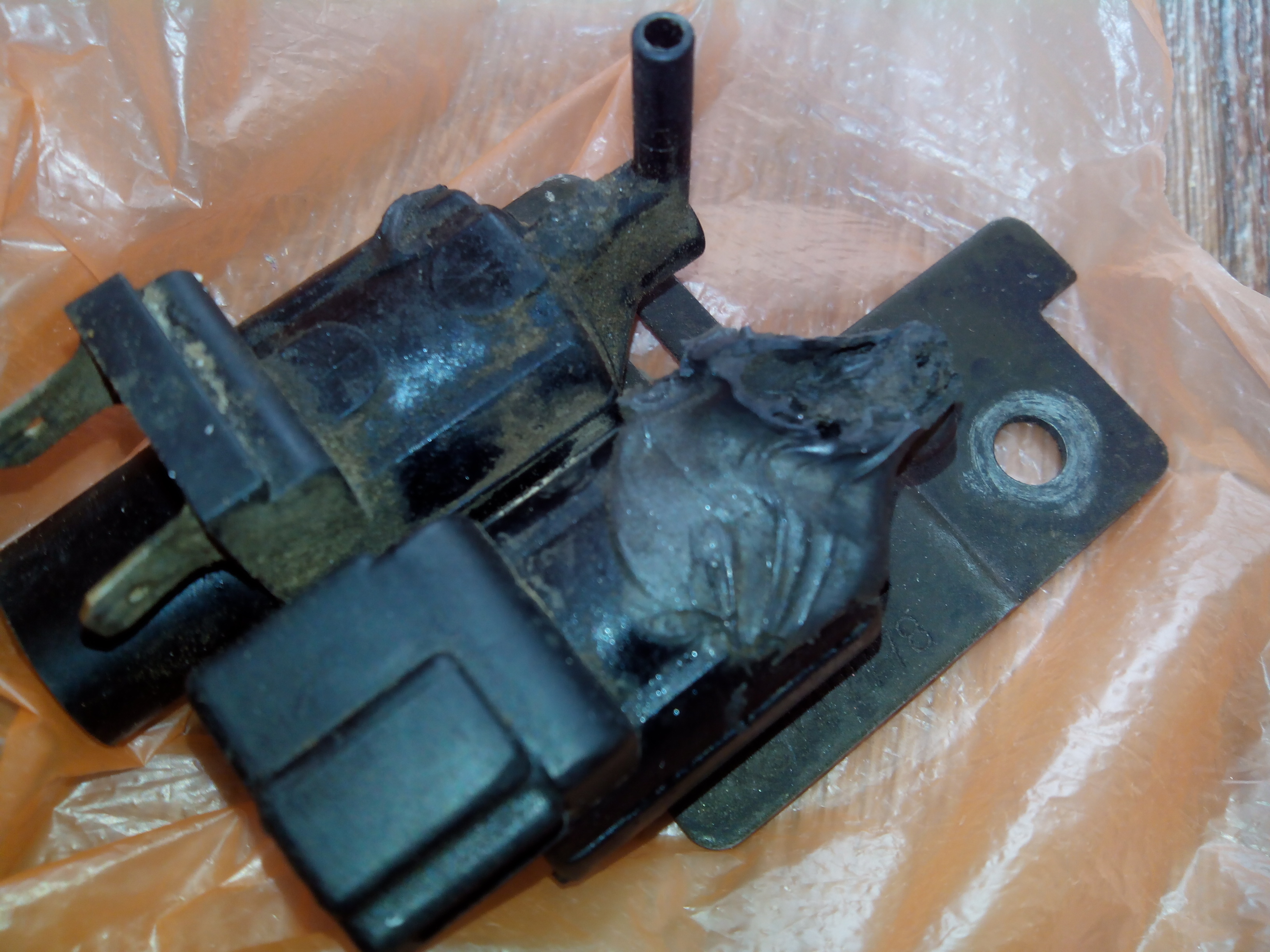

Мои мучения с 41-ой ошибкой довели меня до этих реле/клапанов. Оказалось, что они все обломаны и замазаны герметиком. Два дроссельных заменил на б/у (на их планке мои старые на фото). Не представляю, как это прежде работало т.к. летом про 41-ю ошибку почти забыл, а с морозами ошибка стала опять почти постоянно.
Там всего 4 клапана. 2 шт. на дросс.заслонку, один на ЕГР (у меня заглушен, значит мне этот клапан не актуален). Подскажите, для чего 4-й клапан/реле? Если я оба дроссельных подключил к одной трубке от вакуумного насоса, может 2-ю трубку от вакуумного насоса можно заглушить?
На Вашем рисунке под аккумулятор идут 3 трубки от насоса. Но я почти уверен, что у меня под батарею от насоса идут 2 трубки, а третья от насоса идет на клапана для переднего моста.

[Dizel Man]

Два клапана работают в тандеме, как один. За что отвечает этот тандем, не вспомню. Нужно сходить посмотреть...

[Geronimo]

Доброго времени суток! Всё ли правельно подключено? Проблема с драйв и реверс глохнет сразу. Закрывает заслонку.Шланги убираешь- всё работает,но сами понимаете надо сделать.
