Изготовление и замена боковой защиты двигателя (фотоотчет)

[Captain Sergio]

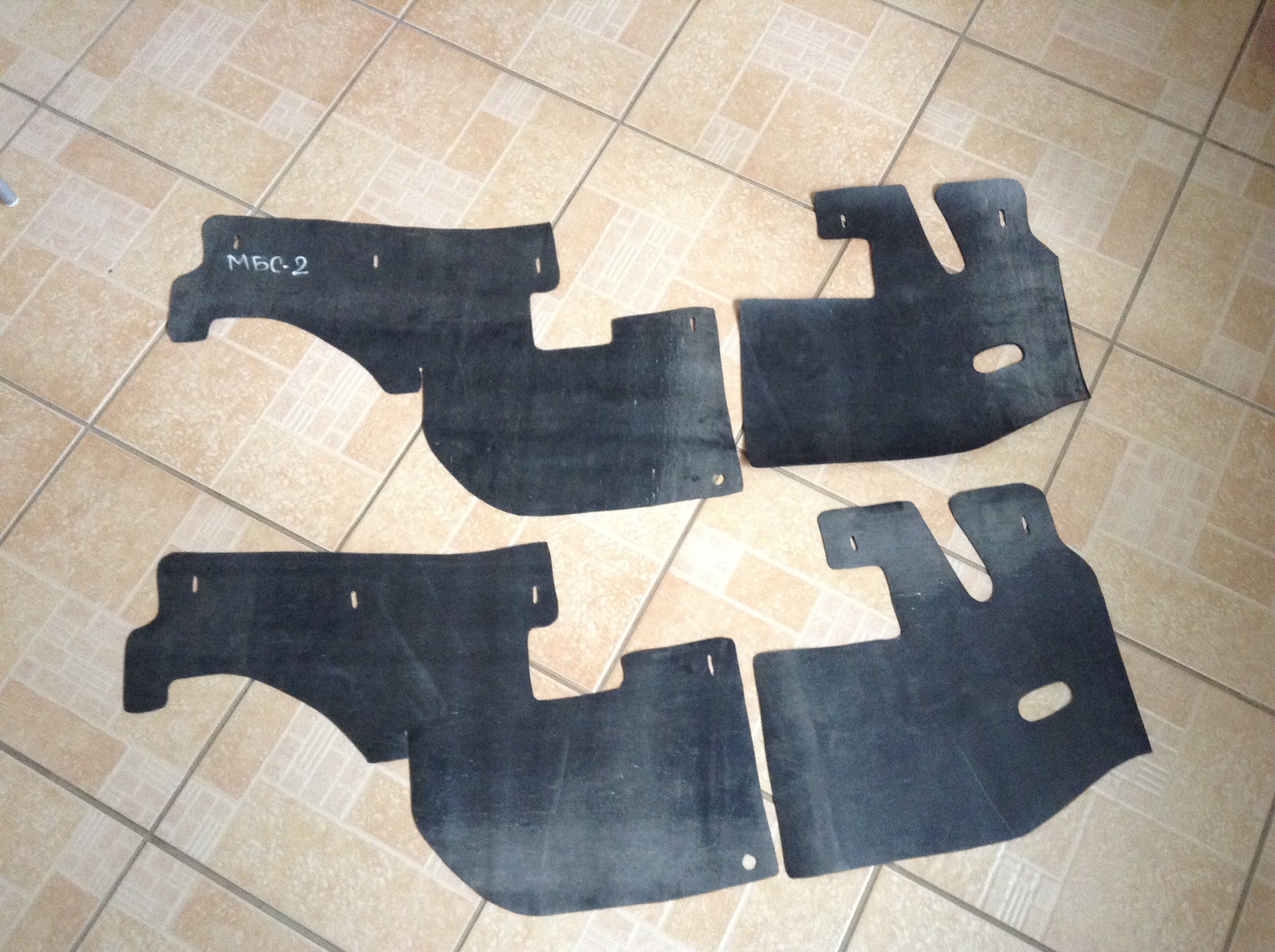

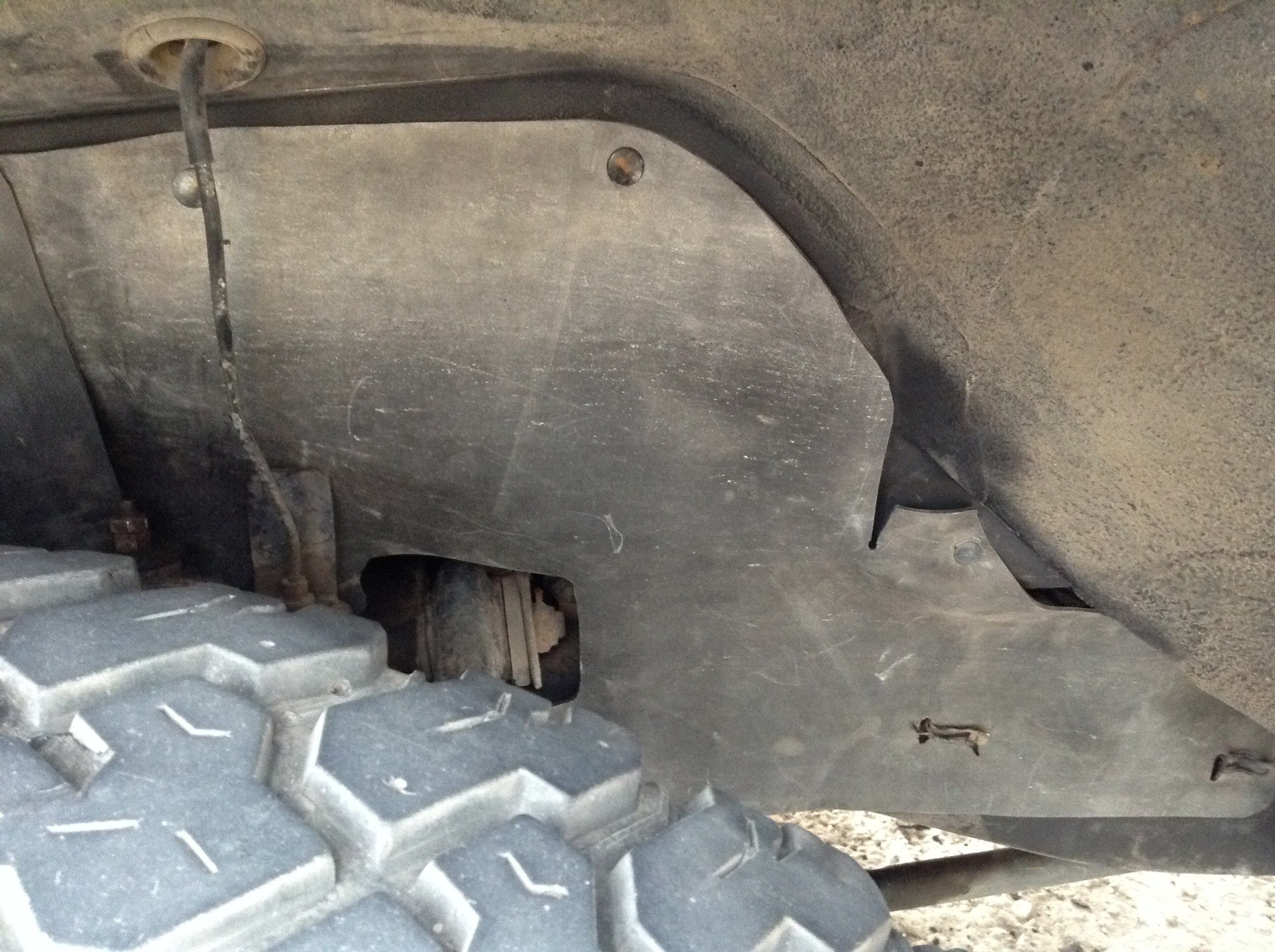

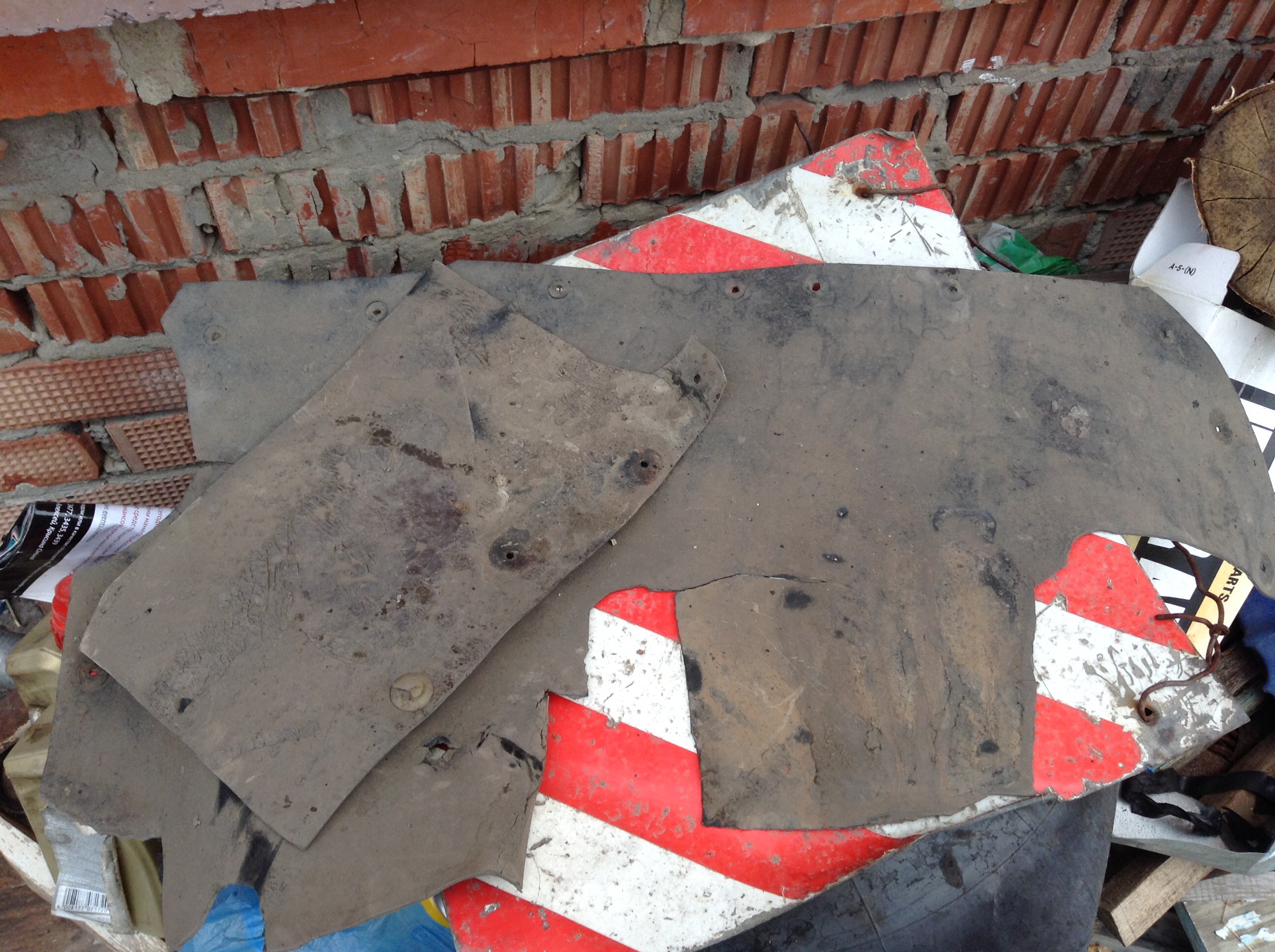

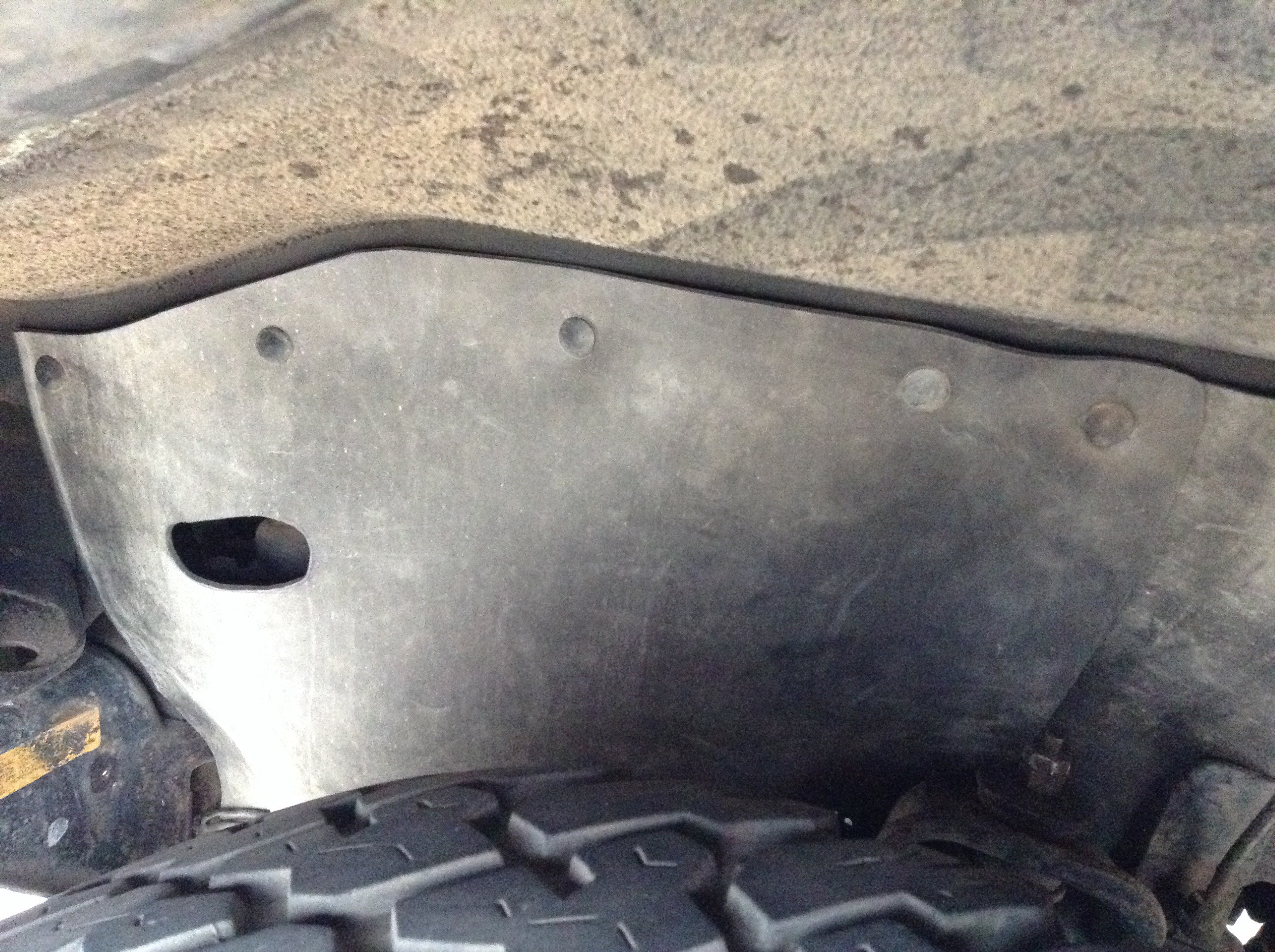

Привет всем! Изготовил и заменил боковую резиновую защиту двигателя. Еее еще называют грязещаита двигателя или боковой пыльник двигателя. Старая была сильно самопальная и досталась мне с покупки. Резину использовал маслобензостойкую МБС-2, толщиной 2 мм. Левая и правая сторона зеркальные. Клипсы брал Masuma KJ-094S. Убрал вырез под кронштейн крепления тормозной трубки. У меня такого нет. Видимо он для более новых моделей. Остальное видно на фото.
ПыСы: В процессе решил заняться изготовлением таких пыльников под заказ, в том числе и под бодик. Тема тут http://pajero4x4.ru/bbs/phpBB2/viewtopi ... 5&t=159434 Кому интересно - пишите.

[Captain Sergio]

Не совсем понял - зачем вертикальный вырез на этой части. Может быть задняя часть должна быть прикреплена изнутри? И вырез как раз граница? До него снаружи, а после него изнутри? У кого как стоит?

[Олег 13]

Капитан Привет!!,вчера только мастырил их из..какбы сказать то..короче на работе угольные конвейера..вот там лента четырех кордовая..при склейке стыка раздирают по корду ступенчато еее..вот один слой резины с кордом и взял..вырезал поставил..,кстати делал на даче,соответсвенно пистоны пришлось выдумывать- пистоны крепеления молдинга дверей лада-калина 9ршт))))

[asferrum]

я остатки старой резины снял, по ним и примеряя по-месту вырезал.
больше года уже катаюсь-нормуль.
из какой резины делал-ХЗ.
на стройрынке нашел,тоже около 2 мм толщиной.
кой-где,правда,пришлось пластиковыми стяжками прихватываться- разжимные усики отгнили.
ЗЫ: совет маленький-дырки под клипсы рубите пробойником-выколоткой!!! если ножницами дырки делать(или тупо ножом),то рвется резина.
я кусок какой-то трубочки заточил,и все пробил.

[Dimix]

нафиг она нужна?

[asferrum]

гавнолин в моторный отсек шоб не закидывало!

[asferrum]

Не совсем понял - зачем вертикальный вырез на этой части. Может быть задняя часть должна быть прикреплена изнутри? И вырез как раз граница? До него снаружи, а после него изнутри? У кого как стоит?

не,Серёг. у меня на остатках "родных" вырез тож был,но ничего в него не стыковалось.
ХЗ зачем он.

[vadym]

Не совсем понял - зачем вертикальный вырез на этой части. Может быть задняя часть должна быть прикреплена изнутри? И вырез как раз граница? До него снаружи, а после него изнутри? У кого как стоит?

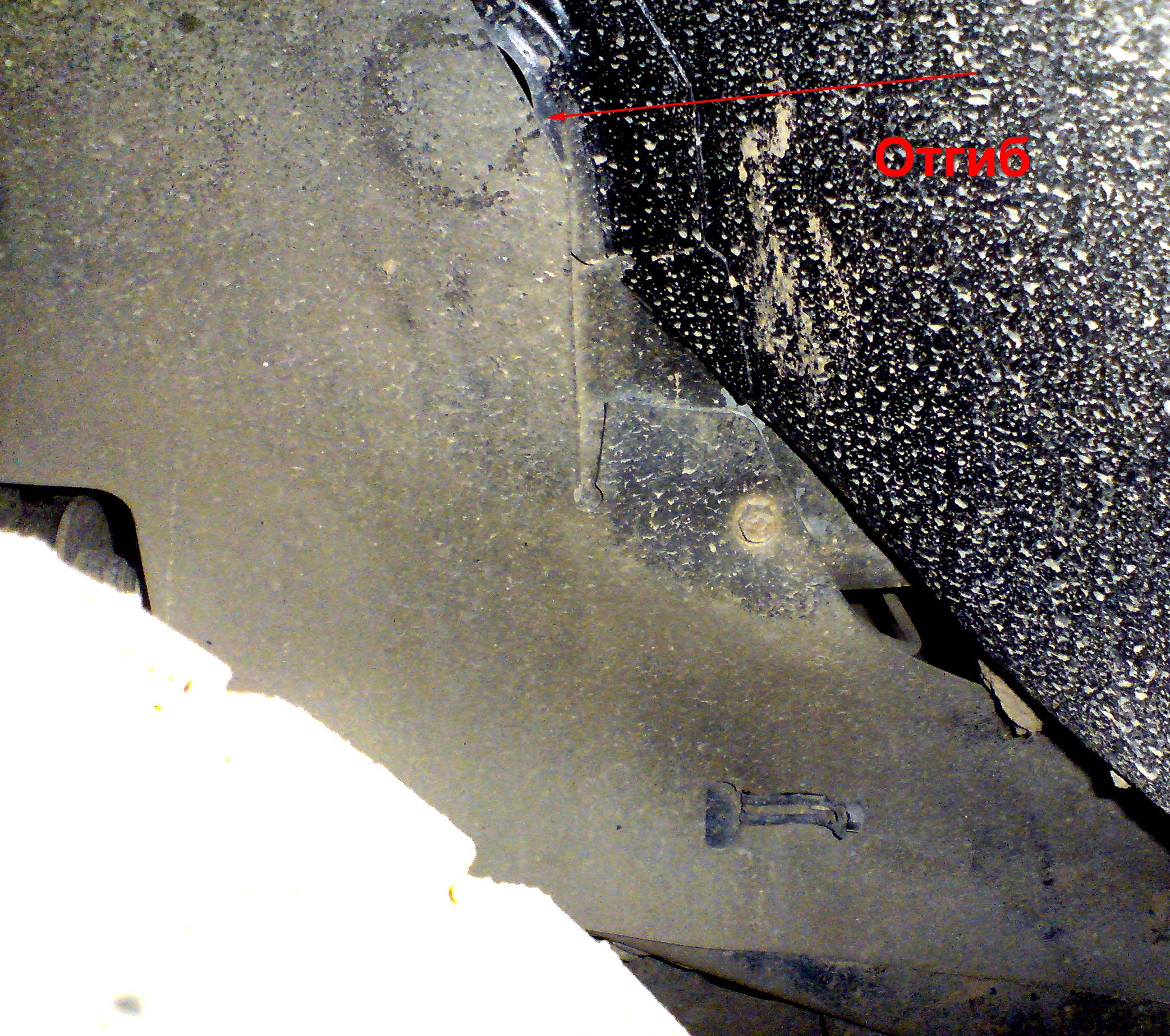

В том месте в арке есть выступ с отверстием и для этого резинка должна чуть отгибаться, для этого сделан разрез.
К тому же на правой арке в этот разрез удобно вывести край дренажного шланга кондиционера, что бы вода не капала на раму.

[asferrum]

ооо! Вадим,опять спасибо! блин,скока ж ты хитростей знаешь????!!!!!
хотя,у меня кажись на раму не капает. типа пластикового щиточка там стоИт- между рамой и шлангой.
надоть залезь-уточнить.

[Dimix]

К тому же на правой арке в этот разрез удобно вывести край дренажного шланга кондиционера, что бы вода не капала на раму.

БРЕД! с таким же успехом шланг к верху можно поднять.
на кузове есть КРЕПЛЕНИЕ для этого шланга чтоб он смотрел внизу а не в сторону. иначе вода будет скапливаться и в какой-то момент пойдет в салон из-за забитого дренажа.

[vadym]

К тому же на правой арке в этот разрез удобно вывести край дренажного шланга кондиционера, что бы вода не капала на раму.

БРЕД! с таким же успехом шланг к верху можно поднять.
на кузове есть КРЕПЛЕНИЕ для этого шланга чтоб он смотрел внизу а не в сторону. иначе вода будет скапливаться и в какой-то момент пойдет в салон из-за забитого дренажа.

Да, нет там нормальный уклон вода стекает хорошо, не один год работает - проверенно! Иначе бы не предложил

[asferrum]

под таким углом не забьется!

[Captain Sergio]

я остатки старой резины снял, по ним и примеряя по-месту вырезал.
больше года уже катаюсь-нормуль.
из какой резины делал-ХЗ.
на стройрынке нашел,тоже около 2 мм толщиной.
кой-где,правда,пришлось пластиковыми стяжками прихватываться- разжимные усики отгнили.
ЗЫ: совет маленький-дырки под клипсы рубите пробойником-выколоткой!!! если ножницами дырки делать(или тупо ножом),то рвется резина.
я кусок какой-то трубочки заточил,и все пробил.

Не написал, но так же делал. Трубку заточил и пробивал. Можно еще дрелью с соответсвующим сверлом. Тоже неплохой результат дает.

[jiuxo]

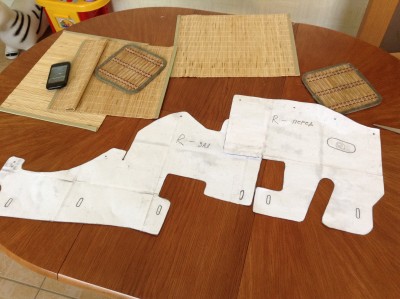

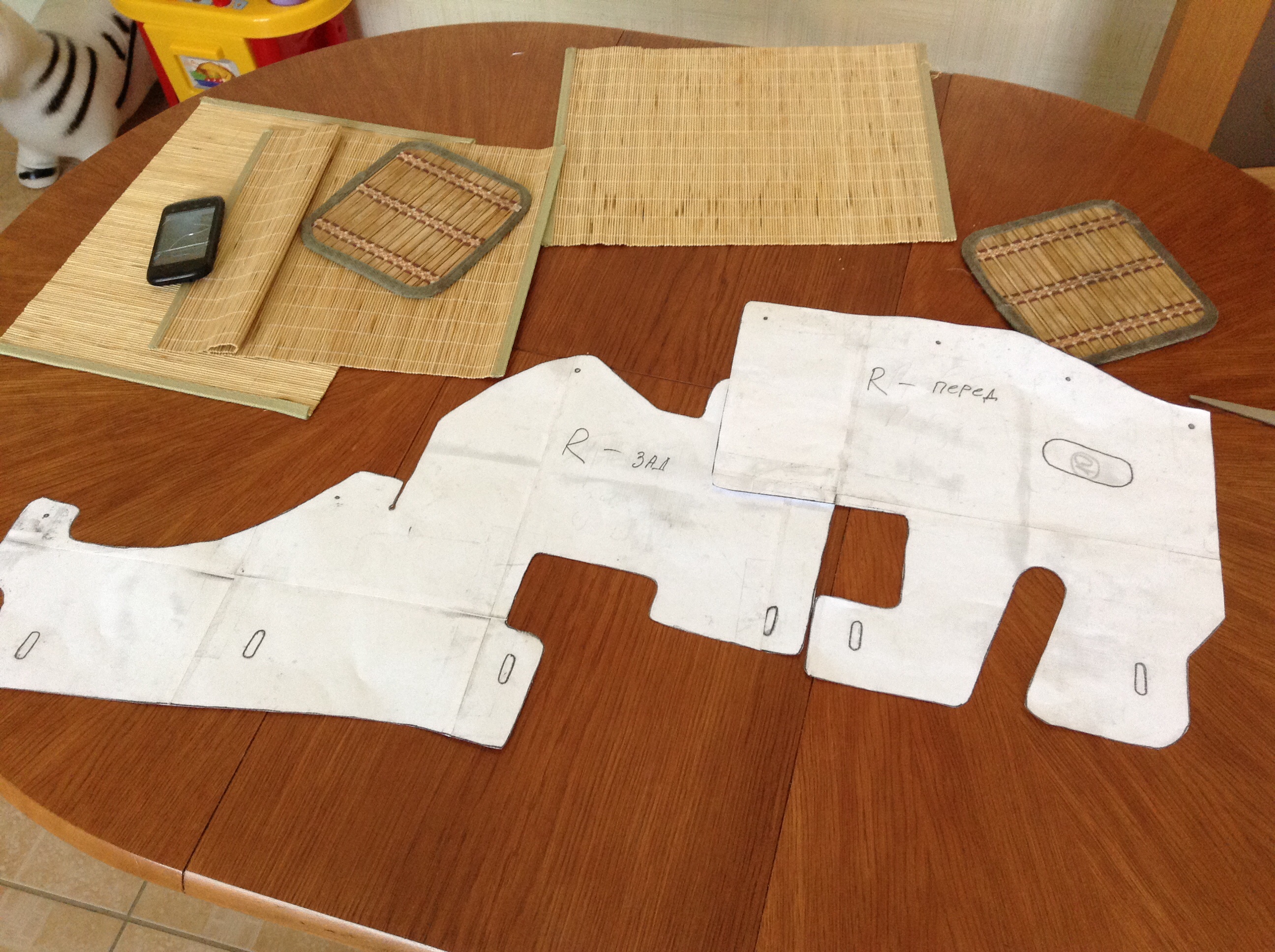

А как выкройки распечатать?

[Captain Sergio]

А как выкройки распечатать?

Я печатал стандартными средствами виндоус. Там есть два варианта, один когда полей не остается и второй ( мохй вариант) когда поля остаются. Я поля отпезал. Потом пожалел. Разрезал и сантиметр добавлял. По моему правильный вариант печатать без полей и клеить встык с подкладкой под этот стык куска бумаги. Ну и в любом случае мерить по месту. Клей использовал стандартный канцелярский карандаш.

[vadym]

под таким углом не забьется!

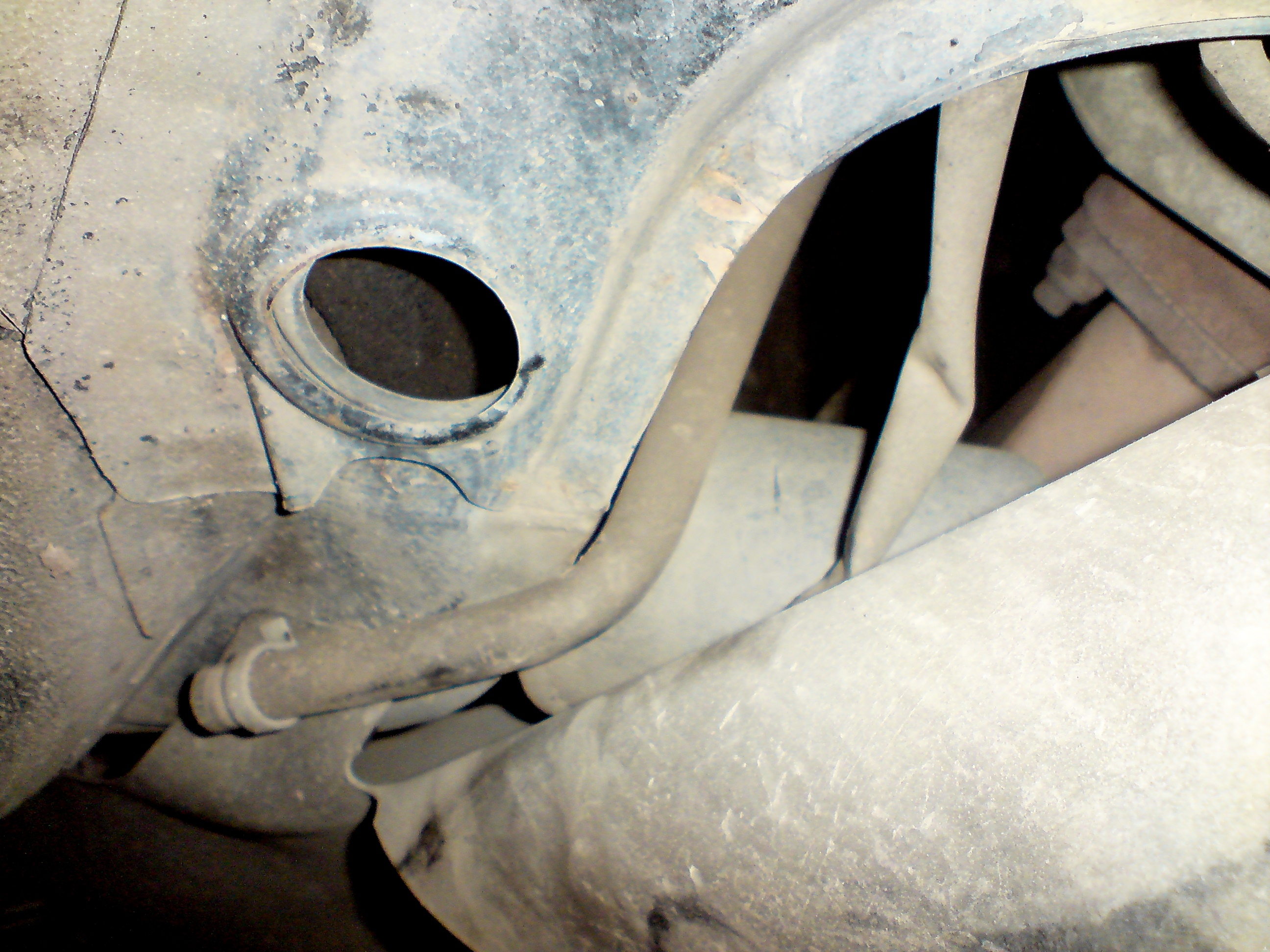

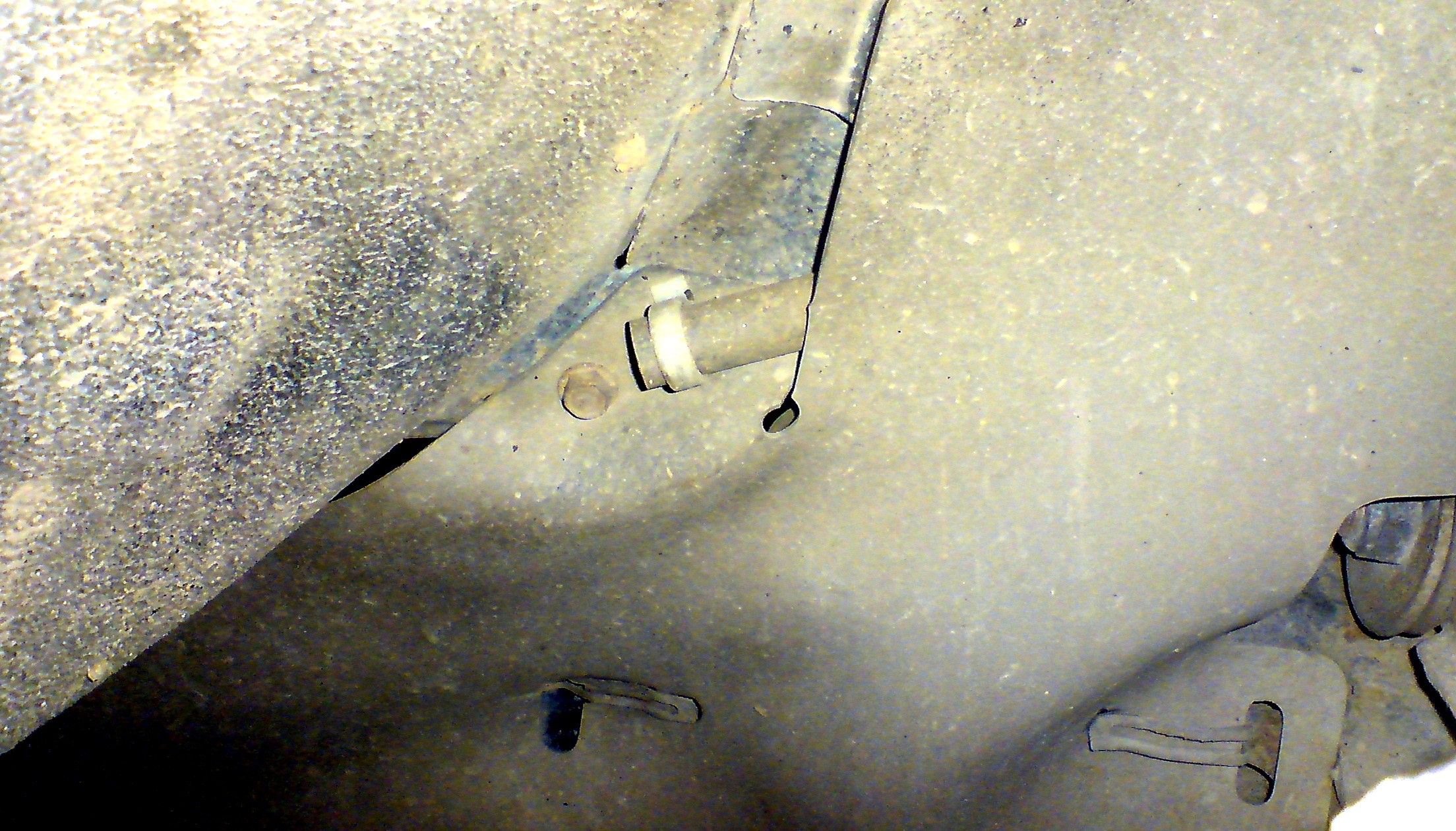

Специально пошел сейчас отогнул защиту и сфоткал шланг - там без вопросов все стекает хорошо.

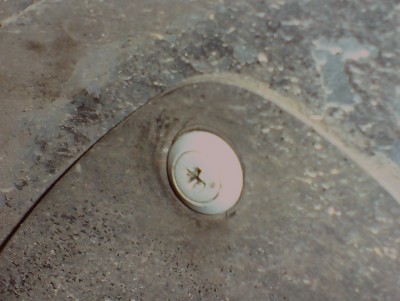

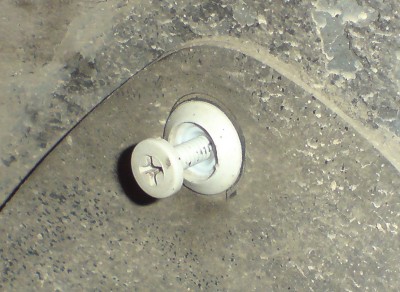

Кстати могу посоветовать крепление этой резиновой защиты: вот такая разборная пластиковая клипса с пластиковым винтом. Испытал, держит хорошо, легко снимается и ставится назад по необходимости.

[asferrum]

" Клей использовал стандартный канцелярский карандаш"-это важно!!!

[jiuxo]

А как выкройки распечатать?

Я печатал стандартными средствами виндоус. Там есть два варианта, один когда полей не остается и второй ( мохй вариант) когда поля остаются. Я поля отпезал. Потом пожалел. Разрезал и сантиметр добавлял. По моему правильный вариант печатать без полей и клеить встык с подкладкой под этот стык куска бумаги. Ну и в любом случае мерить по месту. Клей использовал стандартный канцелярский карандаш.

Там же картинки? Чтобы без полей распечатать надо их в ворд навставлять с нулевыми полями, растянув до размера А4?

[Captain Sergio]

А как выкройки распечатать?

Я печатал стандартными средствами виндоус. Там есть два варианта, один когда полей не остается и второй ( мохй вариант) когда поля остаются. Я поля отпезал. Потом пожалел. Разрезал и сантиметр добавлял. По моему правильный вариант печатать без полей и клеить встык с подкладкой под этот стык куска бумаги. Ну и в любом случае мерить по месту. Клей использовал стандартный канцелярский карандаш.

Там же картинки? Чтобы без полей распечатать надо их в ворд навставлять с нулевыми полями, растянув до размера А4?

Не. Стандартным просмотрщиком фотографий печатал.

[Алекс73ul]

А как выкройки распечатать?

Я печатал стандартными средствами виндоус. Там есть два варианта, один когда полей не остается и второй ( мохй вариант) когда поля остаются. Я поля отпезал. Потом пожалел. Разрезал и сантиметр добавлял. По моему правильный вариант печатать без полей и клеить встык с подкладкой под этот стык куска бумаги. Ну и в любом случае мерить по месту. Клей использовал стандартный канцелярский карандаш.

Сергей, надо как нибудь перерисовать у тебя выкройки
