Датчик распредвала на JR

[slavdan]

Доброго времени суток! Обращаюсь к Вам за помощью. Снял датчик положения распредвала и не запомнил его положения. Чтение мануала по JR еще больше запутало дело. Вот картинка из мануала.

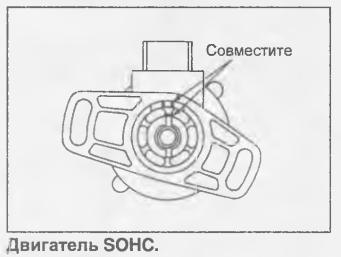

Картинка из мануала.


Как видно, метки находятся в верхней части датчика, напротив разъема.

А вот фото снятого датчика с метками

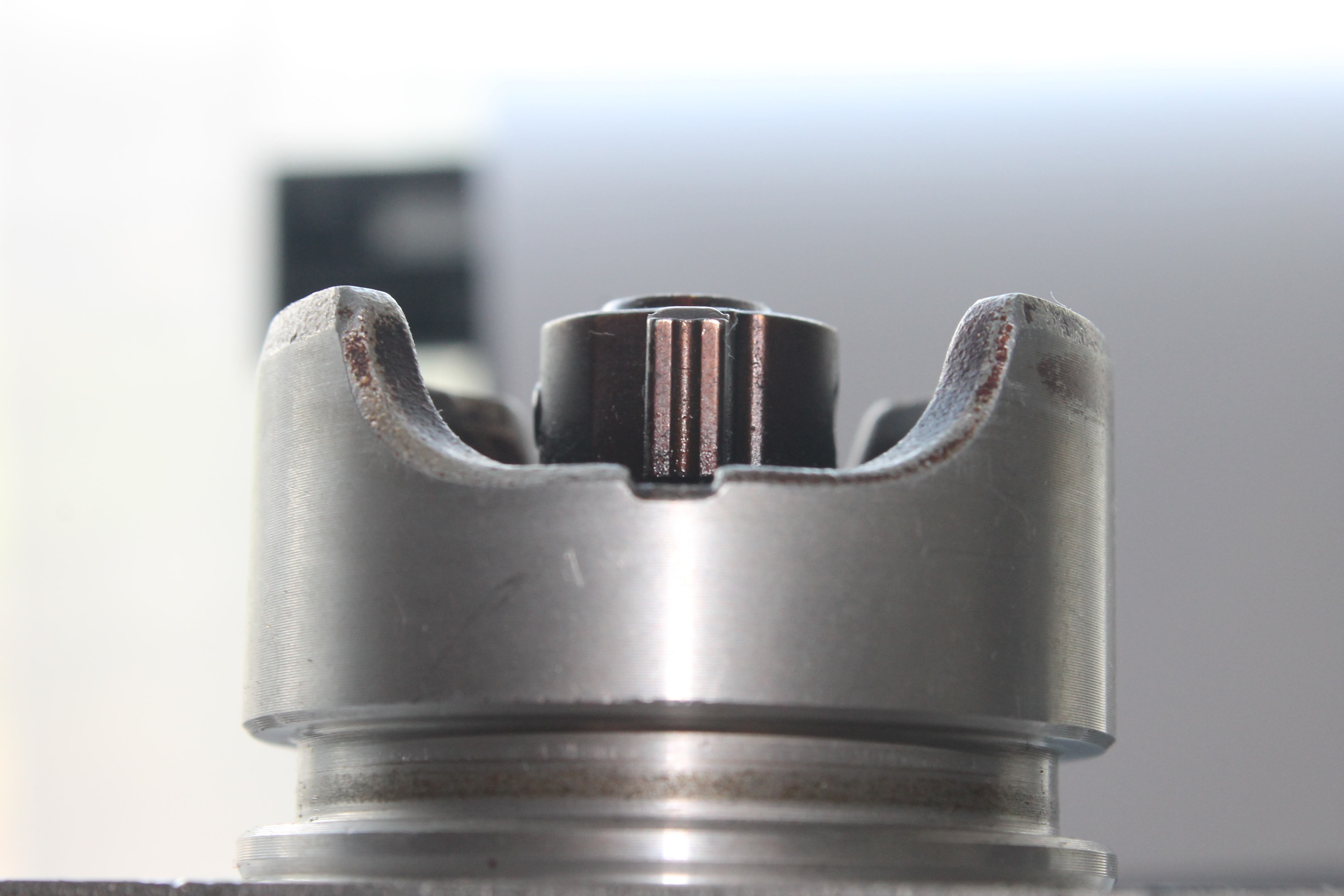

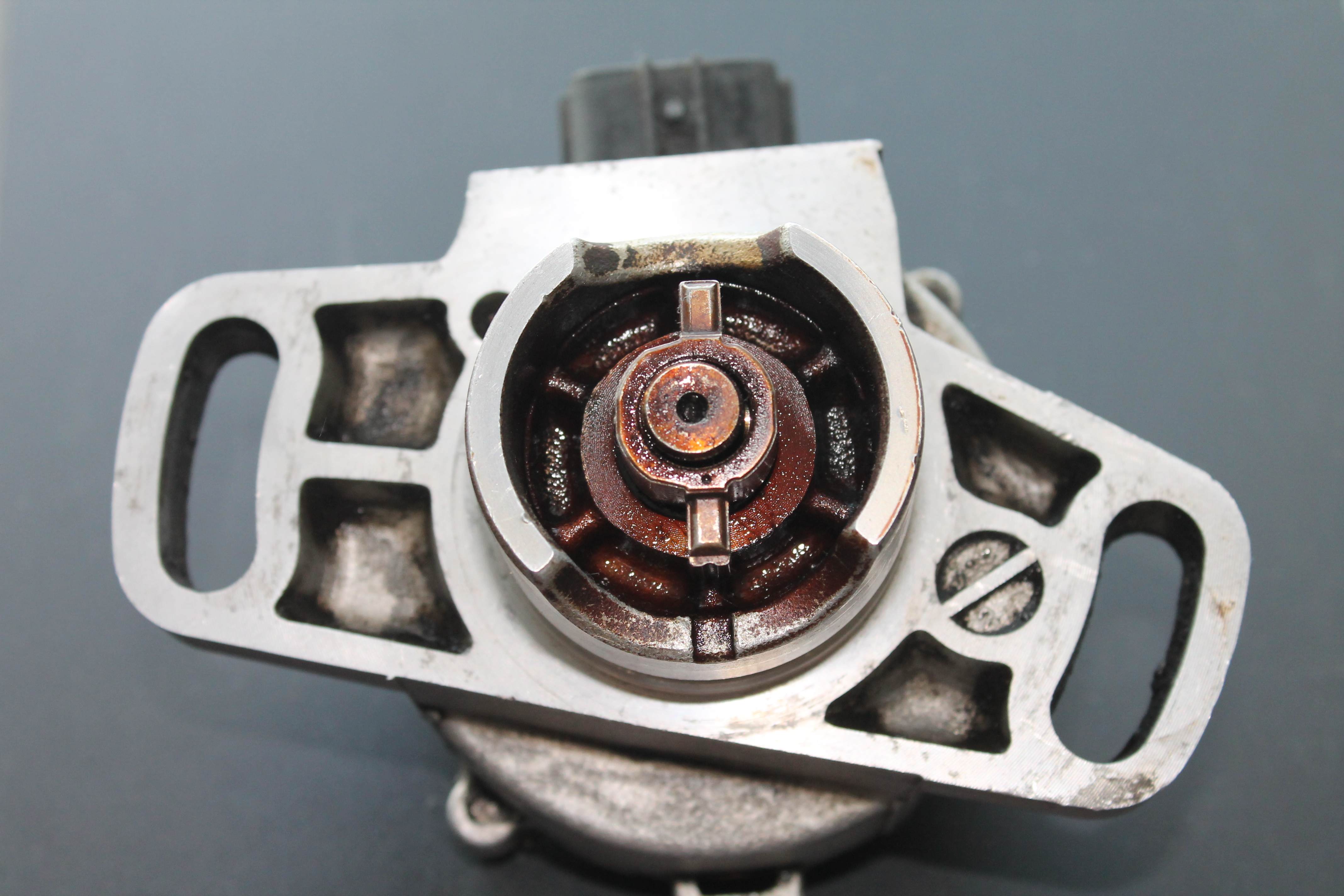

Фото датчика

Метки в виде прорезей и выточек находятся внизу. Как правильно ставить ротор датчика меткой вниз или вверх?

[Gameszzz]

Вопрос то в чём ?
Та часть что вставляется в распредвал ассиметрична,т.е. по другому его не вставишь.
Просто для удобства,когда совмещены метки коленвала и распредвала,то данную приблуду нужно втсвлять совместив метки на корпусе и пропил на одной из лапок привода. Если метки не совмещены,то придётся пытаться вставлять немного поворачивая корпус или привод,пока не вставиться.
Повторю. Данный датчик нельзя поставить неправильно. Разве что корпус повернуть относительно места крепления.
Но тут либо по следам от гаек,либо надо было нацарапать метку между корпусом и головкой

И на самом деле как бы прискорбно это не звучало,но это не датчик распредвала,а датчик коленвала со встроенным датчиком положения ВМТ первого цилиндра

[slavdan]

Вопрос то в чём ?
Та часть что вставляется в распредвал ассиметрична,т.е. по другому его не вставишь.
Просто для удобства,когда совмещены метки коленвала и распредвала,то данную приблуду нужно втсвлять совместив метки на корпусе и пропил на одной из лапок привода. Если метки не совмещены,то придётся пытаться вставлять немного поворачивая корпус или привод,пока не вставиться.
Повторю. Данный датчик нельзя поставить неправильно. Разве что корпус повернуть относительно места крепления.
Но тут либо по следам от гаек,либо надо было нацарапать метку между корпусом и головкой

То что датчик вставляется разъемом вверх я запомнил, но ротор можно повернуть на 180 градусов. Там на одном из торцов ротора нанесена риска, а на корпусе выточка, но эта выточка внизу, а не вверху как на мануале.

[Gameszzz]

Нельзя. Он просто не вставиться в прорезь распредвала. Лапки привода смещёны относительно центра вала
На картинке и отливки корпуса силумина некорректно изображены и не все отображены.
Меняй резинку,совмещай (если метки на коленвале\распредвале совмещены),вставляй затягивай по местам как стояло до этого заводи и наслаждайся дальше. Угол зажигания корректирует комп.

[slavdan]

Нельзя. Он просто не вставиться в прорезь распредвала. Лапки привода смещёны относительно центра вала

Спасибо! понял, завтра побегу пробовать ставить в разных положениях.

Все правильно, бегунок ставится только в одном положении.

[Gameszzz]

Мне вот по книге не понятно другое.
Допустим я захотел проверить\установить угол опережения. Книга говорит +5
Я отключаю коррекцию перемычкой беру в руки стробоскоп и .........
Сколько ставить ? 0 ? +5?
Я так понимаю,что комп относительно ВМТ первого цилиндра сам сделает +5 в итоге по удалению перемычки

[Eugeen]

Выставляется +5 с перемычкой.

[ViRuZzz]

Чтобы без проблем его поставить, я снимал крышку датчика и проворачивал его внутренности до тех пор пока он не войдёт в распредвал. Снимал-ставил раз 10, и не заморачивался по поводу меток. Отрегулировал на глаз/звук/тягу/расход..Хотя по уму если делать, то конечно - стробоскоп или сканер.
А что там замыкать-то нужно, чтобы отключить коррекцию?

[Eugeen]

Выставить сначала обороты, причём сканер МUT-2 не канает, потом заглушить, потом вытащить заглушку из коричневой фишки и замкнуть её на массу, при этом будет гореть чекинжин, заводим и регулируем угол, это и будет базовый без коррекции.

[Gameszzz]

Выставить сначала обороты, причём сканер МUT-2 не канает, потом заглушить, потом вытащить заглушку из коричневой фишки и замкнуть её на массу, при этом будет гореть чекинжин, заводим и регулируем угол, это и будет базовый без коррекции.

В книге нет ни слова про выставление оборотов.
Там написано.что нужно подключить тахо,отключить все потребители и убедиться по тахо,что двигатель прогрет и обороты соответствуют холостым,видимо имеется ввиду,что болтом подкорректировать до холостых если отклонения есть.
Какой нам нужен стробо ? С тахо подойдёт ? Питание лучше от АКБ ?
Вопрос закинул в Мультитроникс,но они отписались,что все специалисты в отпусках и ответ может быть дан не скоро.
Неделю ответа так и не пришло.

[Eugeen]

А тахо разве не обороты меряет? У меня 3в1, тахо-вольтметр и страбо))) Причёт штатный тахо не подойдёт для проверки, он приблизительно кажет.

[Gameszzz]

Не ну так то у меня в БК есть точные показания тахо и вольтметра. Но вот УОЗ комп не выводит на разъём
Просто интересует какой стробоскоп лучше взять из соображений дешевле,универсальней и точнее,но чтобы гарантированно работал с Микропыжиками.
