А) Блок предохранителей
"Реле разъема включения доп оборудования"
где этот разъем ? Где копка? Что сюда подключено? Или можно подключить?
Б) Плавкие вставки
№2 написано отсутствует, но у меня есть. Для чего?
№8 и №11 отсутствуют для чего эти места?
В) Специальные предохранители и централизованные реле в моторном отсеке
А-19Х что за разъем-перемычка?
Г) Специальные предохранители и централизованные реле в салоне
где вообще находится?
С-92Х почему пусто? для чего?

У меня есть некоторые идеи по интегрированию дополнительного оборудования в штатные места.
Уже под капотом стоит целая куча реле (4) и предохранителей(7).
Хочу как то это все (или частично) объединить в одно место. Пока размышляю.

ЗЫ
Вопрос к Sibo. Там дополнительно к датчику можно положить релюшку типа А-23Х, А-20Х, А-24Х ?? Такого добра наверное завались?

ЗЫЫ
Книжка у меня уже в аварийном состоянии. Хочу перевести в электронный вид (отсканировать). Нужно на сайт выложить?

ЗЫЫЫ
Схема электропитания с описанием универсальных предохранителей (может кому нужно)
http://www.pajero4x4.ru/fgallery/albums ... FD%EF1.jpg
http://www.pajero4x4.ru/fgallery/albums ... FD%EF2.jpg
http://www.pajero4x4.ru/fgallery/albums ... FD%EF3.jpg

Chairman писал(а): Вопрос к Sibo. Там дополнительно к датчику можно положить релюшку типа А-23Х, А-20Х, А-24Х ?? Такого добра наверное завались?

Не проблема , будет сделано , завтра на работу выхожу.
Только нафига такую ерунду в такую даль слать ?
Эти реле одинаковые на всех японцах ( по году соответственно ).

Дык все равно же датчик высылать. Отдельно реле, конечно, не надо. Поди и здесь найду


А по моим вопросам ни у кого мыслей нет?

Други. А на 2600сс нет информации и эл. схем? у меня на крышке коробки с реле в моторном отсеке рисунки-мнемосхема стёрлись. теперь не знаю какое гнездо для какого реле и кой предохранитель от чего. и вот ещё, на моей машине есть где нить штатные предохранители в другом месте, не под капотом? а то что-то кажется мне маловато реле и предохранителей. если у кого есть крышка блока реле с сохранившимся рисунком, можете сфотать?

Вот ещё если б кто дал сцылку на маркировку электропроводки, т.е. обозначения на эл.схемах какой провод по цвету обозначают. в ощем как идентифицироватьтот или иной провод указанный на схеме

Может поможет

Не знаю. это я видел. попробую распечатать и приложить к своему. но уверен что не подойдёт. Тут товарищ есть Testudo ник по мойму. вотон в своей галерее фото разестил блока как у меня, но тока то что внутри а фото крышки с обзначениями нету. не знаю что и за чтоотвечает. а по поводу маркировки проводов, их обозначение ктонить расшифрует? тоже надо

Ну ё-маё...
Купи книжку, или скачай с сайта.
У мну эта страница не сканирована, но что тебе непонятно в обозначении проводов то?
Конкретно спрашивай.
Там две буквы (основной цвет + полоса) и цифры (сечение)

А де книху купить? кстати, в ней есть монтажные схемы, которые говорят какой разъём в какой части машины и конкретно в каком месте смонтирован?

А по поводу проводов.. именно та страница и нуна хочу все провода знать как по схеме обозначены и значит что в машине искать

Alessandro писал(а):А де книху купить?

Набери в яндексе легион-автодата паджеро

Alessandro писал(а):кстати, в ней есть монтажные схемы, которые говорят какой разъём в какой части машины и конкретно в каком месте смонтирован?

нету, кидай мыло - вышлю

Alessandro писал(а):хочу все провода знать как по схеме обозначены и значит что в машине искать

так я уже все рассказал вроде...

Chairman писал(а):Там две буквы (основной цвет + полоса) и цифры (сечение)

Схемы здесь

Нужные схемы скачал. по цвету: вот например это что значит, какой цвет - "40B-R", а етот "2L-B"?
мыла в профиле(почему мылу народ не любит из профиля извлекать?), в личку бросил на всяк случай

Alessandro писал(а):это что значит, какой цвет - "40B-R", а етот "2L-B"?

40мм2 Черный с красной полосой
2мм2 Сиреневый с черной полосой

На мылу не получается...
делай сюда >>>ТЫЦ<<<

Alessandro писал(а):почему мылу народ не любит из профиля извлекать?

нету мыла в профиле...

"Chairman"
На мылу не получается...
делай сюда >>>ТЫЦ<<<

Там что аж на 24 метра? чота комп чуть не умер качать, я тормознул это дело... если то же что и в галерее, то я скачал некоторое что интересовало. вот нуна таблицу перевода обозначений проводов на схемах в цвет и монтажные схемы электроизделий как писал выше что и где расположено в кузове. Или на работе попробую качнуть. дома никак. комп старый уже

Alessandro писал(а):почему мылу народ не любит из профиля извлекать?

нету мыла в профиле...[/quote]
Странно. когда регился вроде мылу указывал. чудеса

Доброго времени суток!
Гуру, плиз, поделитесь схемой передних ПТФ в бампере рестайла, уже замучился искать

Dennis001 писал(а):Доброго времени суток!
Гуру, плиз, поделитесь схемой передних ПТФ в бампере рестайла, уже замучился искать

Видимо плохо искал, или как-то не так..
Значится так: качаешь схемы на П-2(1991-1999) из темы что вверху, открываещь схему 1998 г. на странице 4-104 и вот оно, счастье

Deem-On писал(а):

Dennis001 писал(а):Доброго времени суток!
Гуру, плиз, поделитесь схемой передних ПТФ в бампере рестайла, уже замучился искать

Видимо плохо искал, или как-то не так..
Значится так: качаешь схемы на П-2(1991-1999) из темы что вверху, открываещь схему 1998 г. на странице 4-104 и вот оно, счастье

Если Вы про эту тему:"Всевозможные электросхемы допоборудования будут здесь.", то там ссылка битая

Dennis001 писал(а):

Deem-On писал(а):

Dennis001 писал(а):Доброго времени суток!
Гуру, плиз, поделитесь схемой передних ПТФ в бампере рестайла, уже замучился искать

Видимо плохо искал, или как-то не так..
Значится так: качаешь схемы на П-2(1991-1999) из темы что вверху, открываещь схему 1998 г. на странице 4-104 и вот оно, счастье

Если Вы про эту тему:"Всевозможные электросхемы допоборудования будут здесь.", то там ссылка битая

Я имел ввиду эту тему: http://pajero4x4.ru/bbs/phpBB2/viewtopi ... 0&t=114866 , там есть всё.

Deem-On писал(а): Если Вы про эту тему:"Всевозможные электросхемы допоборудования будут здесь.", то там ссылка битая

Я имел ввиду эту тему: http://pajero4x4.ru/bbs/phpBB2/viewtopi ... 0&t=114866 , там есть всё.[/quote]
Понял, спасибо!

Уважаемые форумчане, постигла меня незадача: С утра отвёз дочу в художку, съездил в магазин, приехал домой. Примерно через 1,5 часа собрался ехать за дочей, а Паджерик (3,0, 12кл, АКПП, '97 г, лев руль), наотрез отказался запускаться! Стартер крутит, а вспышек нет… И ниодна лампочка на приборке не загорается, кроме индикации полного привода. Благо друг был поблизости — съездили за ребёнком.
Долго мараковали, пересмотрели все предохранители — все целы! На форсунки питание приходит! Принято решение тащить в сервис, где устанавливали ГБО.
Мастер предположил, что с ГБО это никак не связано, т.к. уж на лампочки приборки оно точно никакого влияния не оказыает! Проблема в штатной проводке. Надо ехать к электрику!

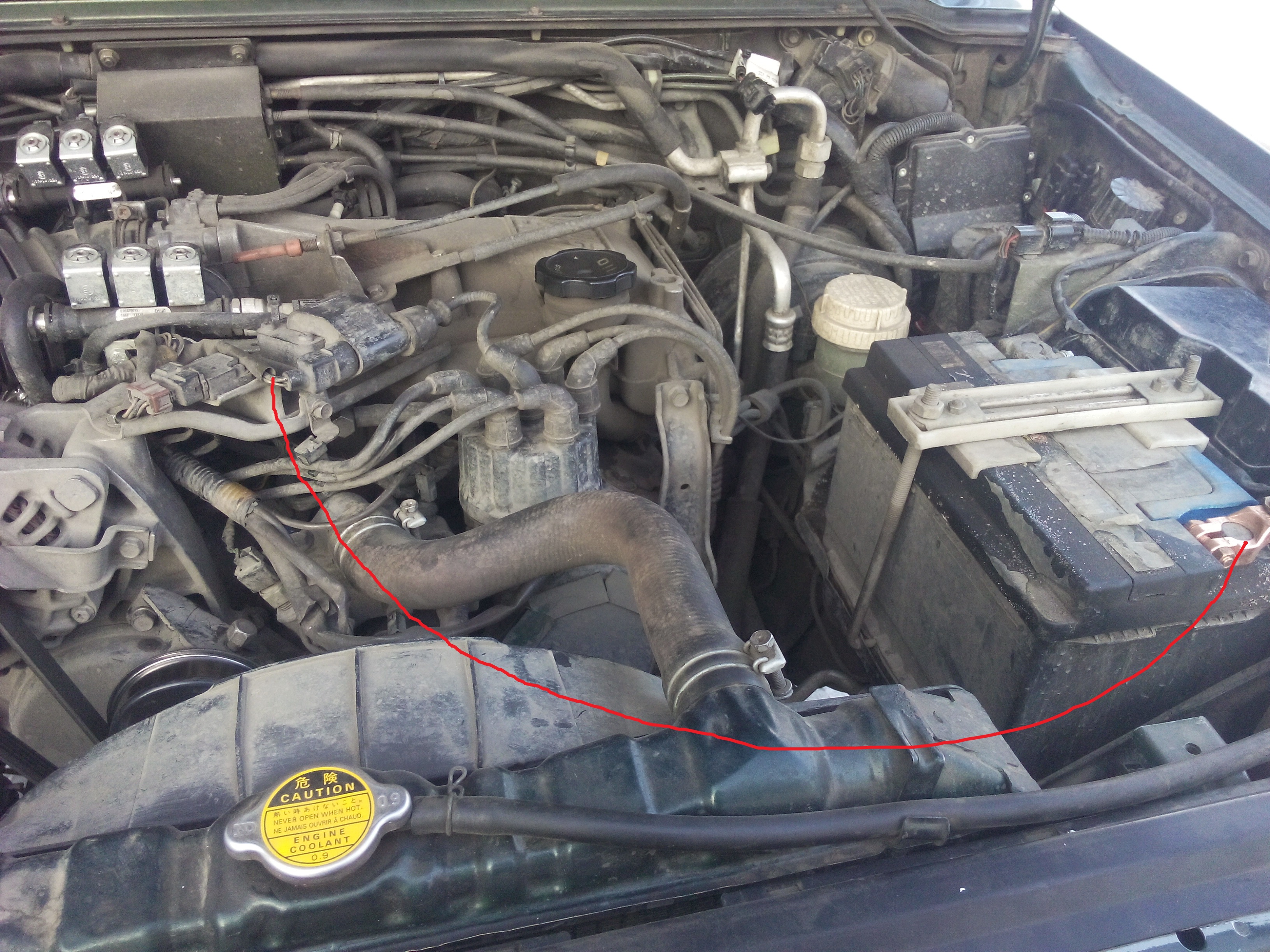

Дабы полностью исключить автоматику ГБО, принято решение проверить — подходит ли питание к основным узлам. Начали с предохранителей — всё чётко, затем катушка зажигания: и так и сяк… В итоге он проколол толстый провод (+), подходящий к катушке и кинул провод на плюс (на фото красная линия) и, о, чудо, мотор ожил! Провод убрал — всё работает…
Всё заработало в штатном режиме: и глушится и заводится как обычно! 0_о Отъездил 2 дня и неисправность снова вылезла, только теперь при подаче питания на катушку он заводится, а если убрать питание - глохнет.
Теперь вопрос: Что это?
Предположения:
1. Если бы где то был обрыв плюса или перегорел предохранитель, то самовосстановиться они не могли однозначно!
2. Получается не отрабатывает какая то релюха, у которой, возможно окислились контакты… Но вот КАКАЯ и ГДЕ?

Реле там никаких нету.
Смотри замок зажигания иего разъём (особенно контакт с толстым белым проводом). Ещё там в цепочке есть предохранитель 40А (под капотом).

Уважаемые знатоки, доброго времени суток!
Возникла проблема, перестал работать мотор задней печки. Подсветка блока горит(в прошлый раз сгорела лампа, мотор не работал), реле под торпедой щёлкает. Задний кондей включается. Может где есть предохранитель? Скидывал фишку с электродвигателя в самой печке, нет питания независимо от выставленной скорости. Сижу и думаю куда копать((
