Схема вакуумных трубок.

dmitriy5478 · Сообщение **dmitriy5478** » 08 янв 2016, 20:30

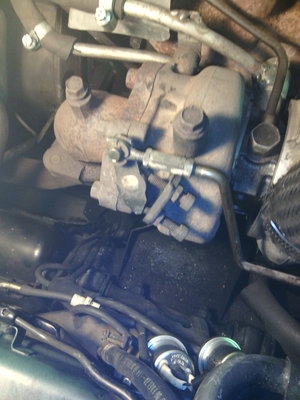

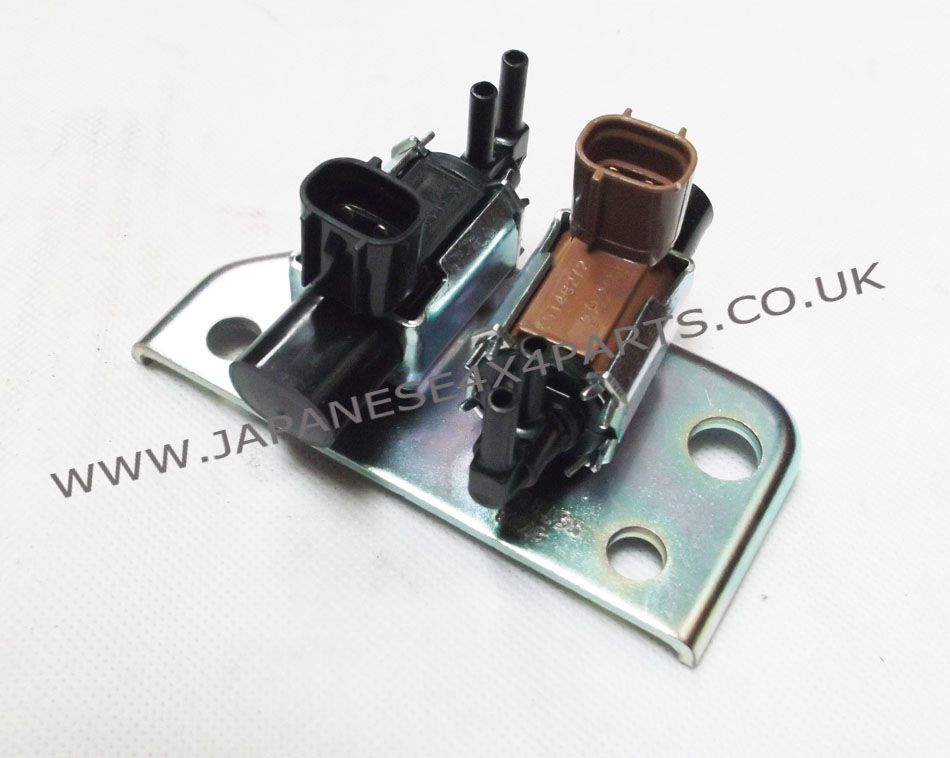

Подскажите кто знает схему подключения вот этих клапанов которые стоят на впуск. кол. Двигатель 4D56 с эл. ТНВД 115 л.с. Паджеро спорт 2003 г.

asferrum · Сообщение **asferrum** » 08 янв 2016, 20:37

смотрите фотки в теме :

http://www.pajero4x4.ru/bbs/phpBB2/view ... =31&t=5132

там все стопудово есть!!!
шланчики с цветными метками,по фоткам вполне все можно понять.

dmitriy5478 · Сообщение **dmitriy5478** » 08 янв 2016, 21:21

asferrum писал(а):смотрите фотки в теме :

http://www.pajero4x4.ru/bbs/phpBB2/view ... =31&t=5132

там все стопудово есть!!!
шланчики с цветными метками,по фоткам вполне все можно понять.

куда вы ткнули там про систему подключения переднего моста а я про клапана управления турбиной и дрос. заслонкой.

DIKII76 · Сообщение **DIKII76** » 08 янв 2016, 21:59

dmitriy5478 писал(а):Подскажите кто знает схему подключения вот этих клапанов которые стоят на впуск. кол. Двигатель 4D56 с эл. ТНВД 115 л.с. Паджеро спорт 2003 г.

Постараюсь завтра сфотать

dmitriy5478 · Сообщение **dmitriy5478** » 09 янв 2016, 06:41

DIKII76 писал(а):
dmitriy5478 писал(а):Подскажите кто знает схему подключения вот этих клапанов которые стоят на впуск. кол. Двигатель 4D56 с эл. ТНВД 115 л.с. Паджеро спорт 2003 г.
Постараюсь завтра сфотать

Большое спасибо ! Буду ждать.

dmitriy5478 · Сообщение **dmitriy5478** » 09 янв 2016, 07:00

Хотел бы уточнить куда идет трубка 12995т к турбине или к клапанам 12421w. 12925sb на заслонку или нет?

DIKII76 · Сообщение **DIKII76** » 09 янв 2016, 14:38

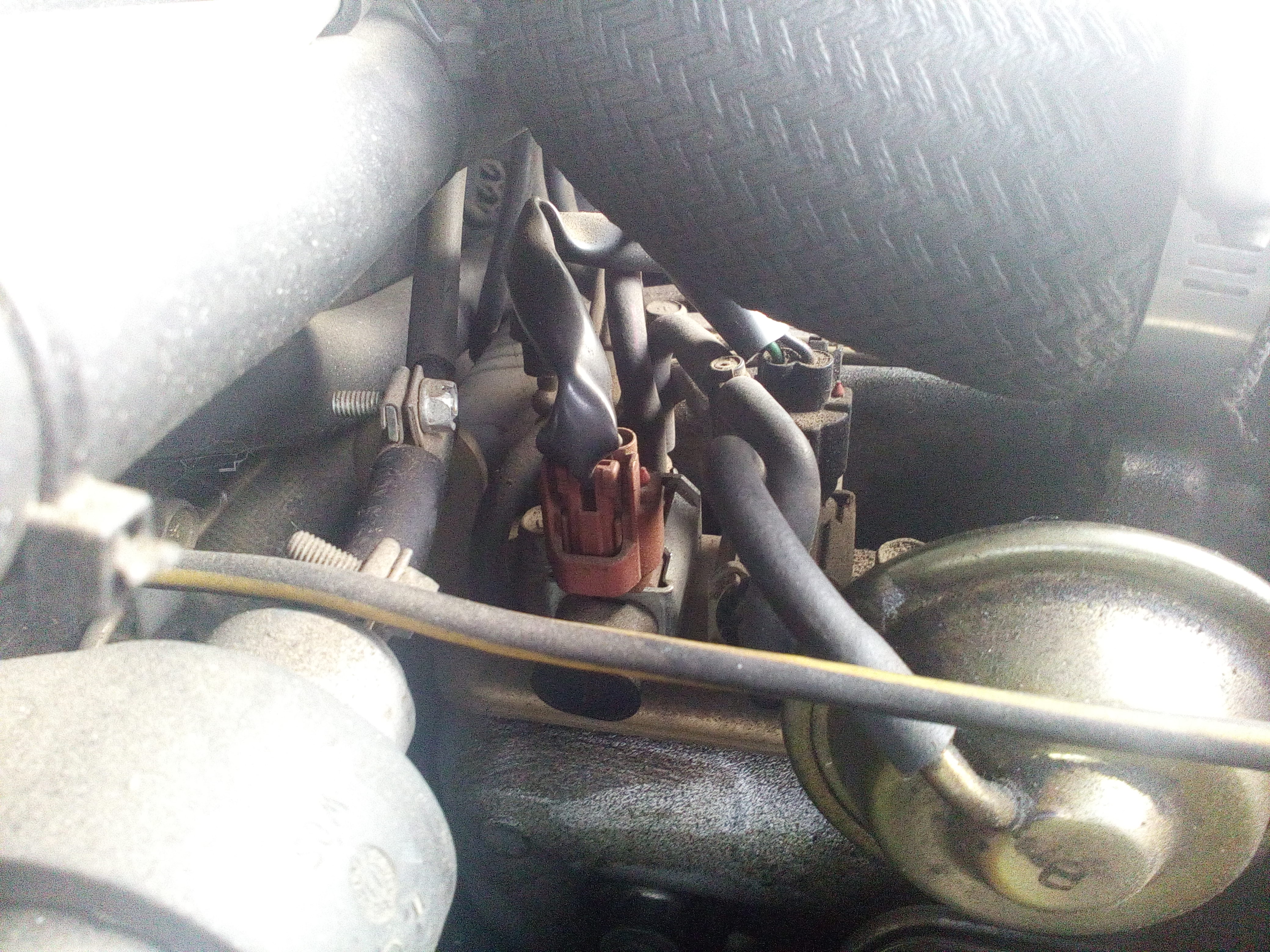

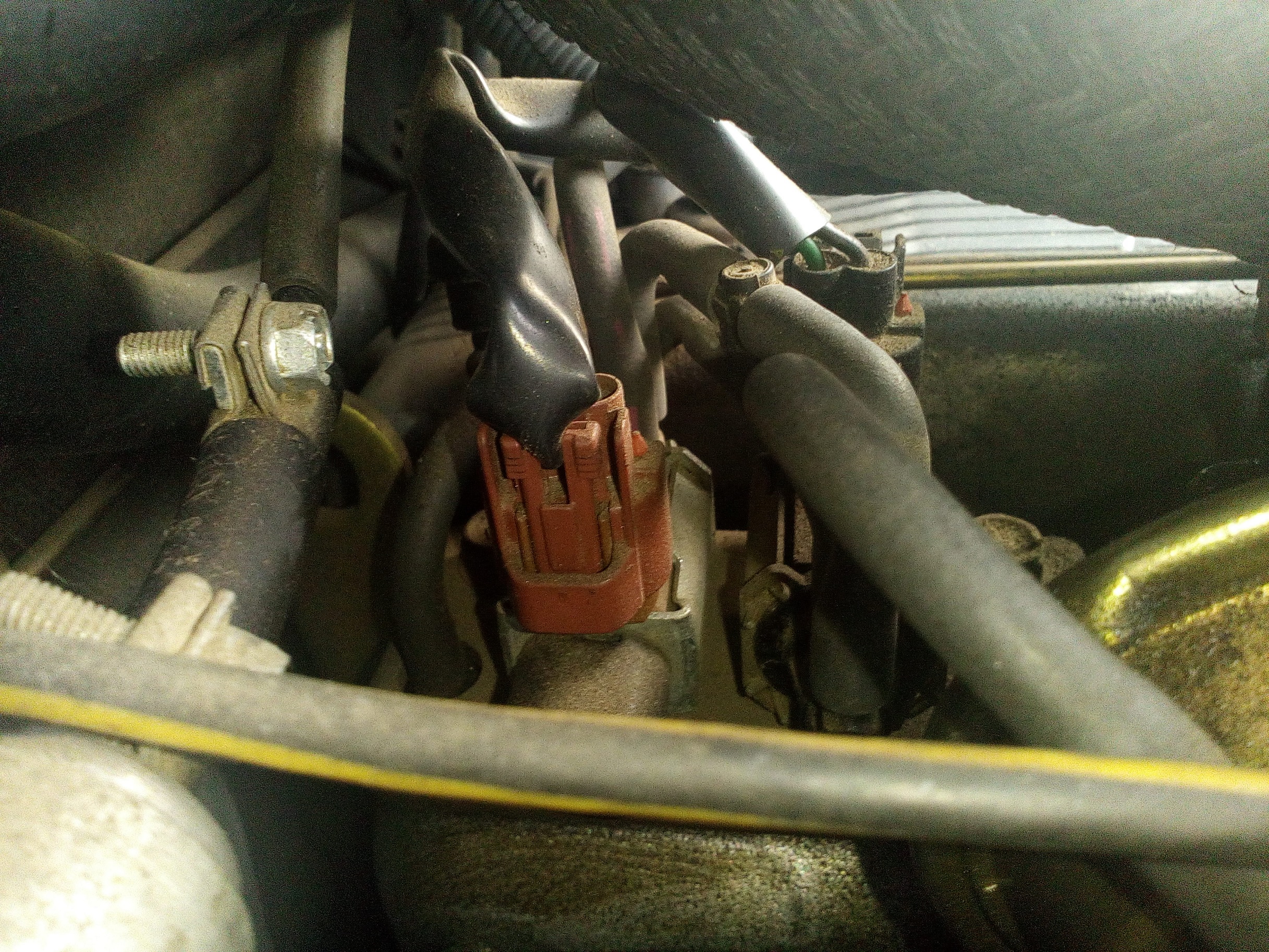

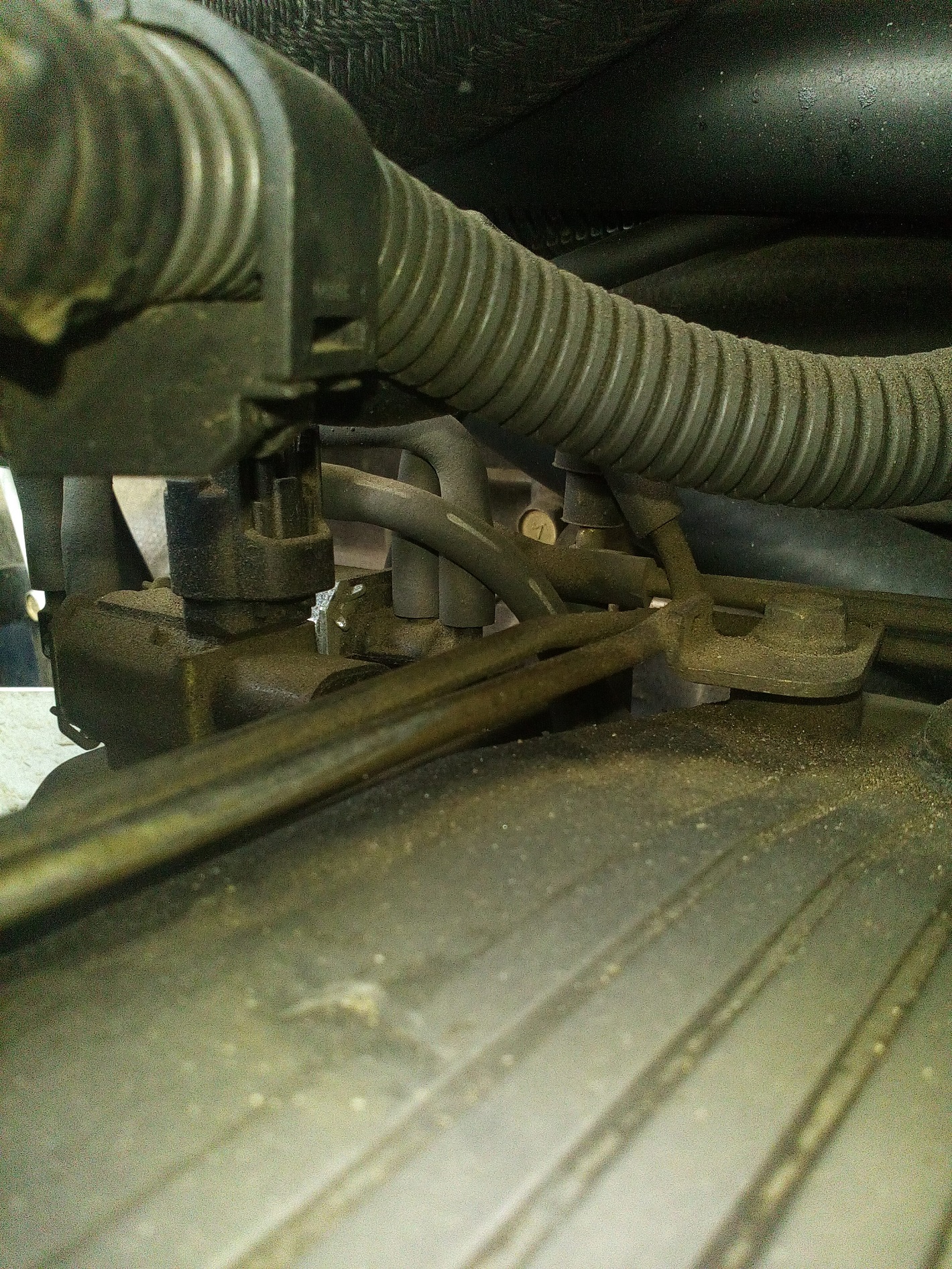

Блин, по другому не подлезть, но вроде все понятно

asferrum · Сообщение **asferrum** » 09 янв 2016, 18:11

dmitriy5478 писал(а):
asferrum писал(а):смотрите фотки в теме :

http://www.pajero4x4.ru/bbs/phpBB2/view ... =31&t=5132

там все стопудово есть!!!
шланчики с цветными метками,по фоткам вполне все можно понять.
куда вы ткнули там про систему подключения переднего моста а я про клапана управления турбиной и дрос. заслонкой.

упсс... сорри!

уж больно на вид знакомые показались.

dmitriy5478 · Сообщение **dmitriy5478** » 10 янв 2016, 07:59

DIKII76 писал(а):Блин, по другому не подлезть, но вроде все понятно

Большое спасибо! Буду разбираться.

duratrak · Сообщение **duratrak** » 10 янв 2016, 16:16

http://www.pajero4x4.ru/bbs/phpBB2/view ... 08&t=58593
В этом форуме точно есть, а лучше зайди на экзист в каталог там точно есть

dmitriy5478 · Сообщение **dmitriy5478** » 12 янв 2016, 19:21

Ещё вопрос как должна быть тяга перепуска турбины быть на холостом ходу

dmitriy5478 · Сообщение **dmitriy5478** » 12 янв 2016, 19:30

dmitriy5478 писал(а):Ещё вопрос как должна быть тяга перепуска турбины быть на холостом ходу

Sargylan · Сообщение **Sargylan** » 08 мар 2016, 07:10

Шо это такое! Нигде нету нормально нарисованной схемы подключения вакууумных трубок! Весь инет перерыл! По переднему мосту кое что нашел а по турбине тнвд вакуумные схемы вообще не нашел! Хееелп мииииии

Sargylan · Сообщение **Sargylan** » 12 мар 2016, 06:43

пожалуйста, схему вакуумных подключений, укажите где найти

Sargylan · Сообщение **Sargylan** » 12 мар 2016, 14:35

ну очень прошу

Hidemon · Сообщение **Hidemon** » 12 мар 2016, 17:03

посмотри здесь: http://faq.out-club.ru/Pajero:_%D0%A1%D ... 0%B8%D0%B8
