Распиновка С-105 (Р801) на П4 Инстайл 05.2012

[OH@MP4]

Комрады, помогите, пожалуйста!
Есть Падж 4-й мая 2012 года производства в комплектации Инстайл. Хочу разобраться с проводкой, которая к магнитоле идет. С 20-ти пиновым все понятно, а по 18-ти пиновому (С-105 или Р801) непонятки. Схемы из интернетов и форумов искурил в труху, но игде не могу найти с привязкой к цвету проводов, т.к. количество этих самых проводов у меня отличается, также как и распиновка от стандартного описанного в даташитах на двухкомпонентную магнитолу (блок и морда).
Есть у кого тайное знание по вопросу?

Фото разъема


И с другой стороны


И магнитола у меня странная. На ммцс-мэньюалз такой нет. Гугл тоже не нашел ничего по DY-1MW0U53-2

[igor-857]

Комрады, помогите, пожалуйста!
Есть Падж 4-й мая 2015 года производства в комплектации Инстайл. Хочу разобраться с проводкой, которая к магнитоле идет. С 20-ти пиновым все понятно, а по 18-ти пиновому (С-105 или Р801) непонятки. Схемы из интернетов и форумов искурил в труху, но игде не могу найти с привязкой к цвету проводов, т.к. количество этих самых проводов у меня отличается, также как и распиновка от стандартного описанного в даташитах на двухкомпонентную магнитолу (блок и морда).
Есть у кого тайное знание по вопросу?

Фото разъема


И с другой стороны


И магнитола у меня странная. На ммцс-мэньюалз такой нет. Гугл тоже не нашел ничего по DY-1MW0U53-2

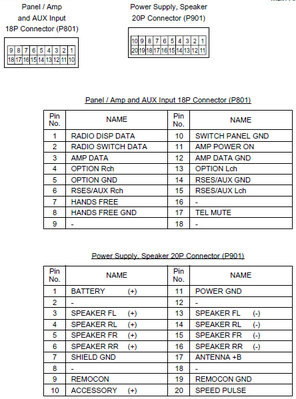

есть только такое!!незнаю поможет тебе чем!!

[OH@MP4]

Спасибо, но не поможет ))

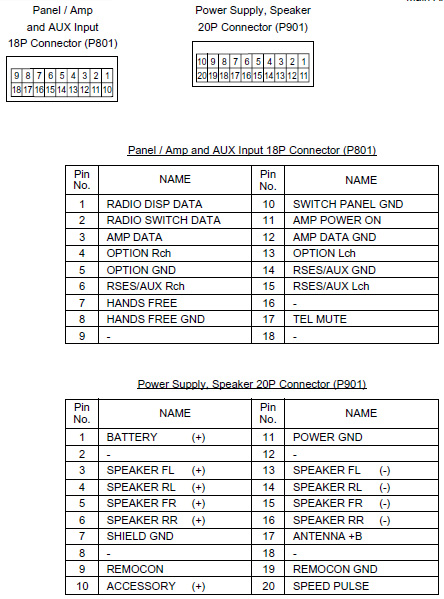

Это схема от практически всех DY, подозреваю, что у моей такая же распиновка, но пины 9 и 18 (по схеме) не подключены, а к колодке провода есть - для чего они? по схеме 16-й пустой, а у меня 17-й, почему?
Я потому и спрашиваю про проводку, а не про распиновку магнитолы. С балалайкой все понятно, а вот для чего лишние провода в колодках?

с 9 и 18, я, кажется, уже определился - это + и - шины Bluetooth

[OH@MP4]

Вопрос снимается. Раскурил воркшоп мануалы и инструхи с ммц мануалов. Со всем разобрался, все подключил. Юсб, голубой зуб, аукс - работают. Осталось понять где найти проводку микрофона в потолке (если она есть), т.к. в разъеме блока HFM провода в сторону микрофона есть.


З.Ы.: Если кому интересна распиновка с цветами проводов машин 11-12 и возможно 13 годов, то на картинке.
Ниже перепин под W12.

[buster_omsk]

подниму тему.
поменял ГУ на обычное рестайловое с крутилками, хочу АУКс поключить(и китайский синезуб за 200р к нему)
как из выше указанного разъема вынуть пины? фиксатор на разъеме поднимаю, а как ни пробовал вынуть пины - не получается, поднять язычок пина иголкой в разъеме тоже не получается.

[syslogger]

Неактуально, наверно. 10 дней прошло) Я именно иголкой поднимаю язычок фиксатора пина. Сначала пин вставляю чуть глубже в разъем, чтобы снять нагрузку с язычка, иголкой его (язычок) приподнимаю и вытаскиваю пин.
